Измерители постоянных и переменных магнитных полей П3-91

Номер в ГРСИ РФ: 78957-20
Производитель / заявитель: АО "НПП "Циклон-Тест", г.Фрязино
Нужна поверка? Найдите поверителя на сайте www.ktopoverit.ru

Измерители постоянных и переменных магнитных полей П3-91 (далее - измерители П3-91) предназначены для:

Скачать

78957-20: Описание типа СИ Скачать 127.1 КБ
78957-20: Методика поверки Скачать 6.4 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 78957-20
Наименование Измерители постоянных и переменных магнитных полей
Модель П3-91
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 12.08.2025
Производитель / Заявитель

АО "НПП "Циклон-Тест", г.Фрязино

РОССИЯ


Назначение

Измерители постоянных и переменных магнитных полей П3-91 (далее - измерители П3-91) предназначены для:

- измерений напряжённости переменного магнитного поля промышленной частоты

50 Гц;

- измерений магнитной индукции переменного магнитного поля промышленной частоты

50 Гц;

-    измерений магнитной индукции постоянного магнитного поля;

-    индикации вычисленных значений напряженности и магнитной индукции магнитного

поля.

Описание

Принцип действия измерителей П3-91 основан на измерении напряженности и магнитной индукции магнитного поля с помощью трёхкоординатного (изотропного) измерительного преобразователя Холла, преобразующего каждую из трёх взаимно перпендикулярных компонент измеряемой величины в электрический сигнал, пропорциональный значению этой компоненты. Определение значения модуля вектора напряженности (H) и магнитной индукции (B) магнитного поля осуществляется расчётным путём по результатам измерений трёх взаимно перпендикулярных его компонент по формулам (1) и (2):

(1)

(2)

Конструктивно измерители П3-91 состоят из блока измерительного «Циклон-Т» (далее - БИ) и комплекта сменных магнитных антенн. На передней панели корпуса БИ располагаются органы управления и экран жидкокристаллического индикатора. Основным элементом БИ является микропроцессор, который обеспечивает выбор режима измерений, обработку информации, отображение значений параметров магнитного поля и индикацию уровня заряда аккумуляторов.

Измерители П3-91 позволяют индицировать измеренные значения как в единицах измерения магнитной индукции - мТл и мкТл, так и в единицах напряженности магнитного поля -А/м и кА/м.

Питание измерителей осуществляется от четырех элементов питания типоразмера АА. Для зарядки аккумуляторов в комплект поставки входит зарядное устройство.

Каждая магнитная антенна состоит из трёхкоординатного (изотропного) измерительного преобразователя Холла, усилителя и кабеля для подключения к БИ.

Антенны магнитные 91АМ1 и 91АМ2 предназначены для измерений магнитной индукции и напряженности переменного магнитного поля промышленной частоты 50 Гц.

Антенна магнитная 91 АМ3 предназначена для измерений магнитной индукции постоянного магнитного поля.

Измерители П3-91 комплектуются одной, двумя или тремя антеннами - по выбору заказчика. Комплект поставки измерителей П3-91 размещается в кейсе.

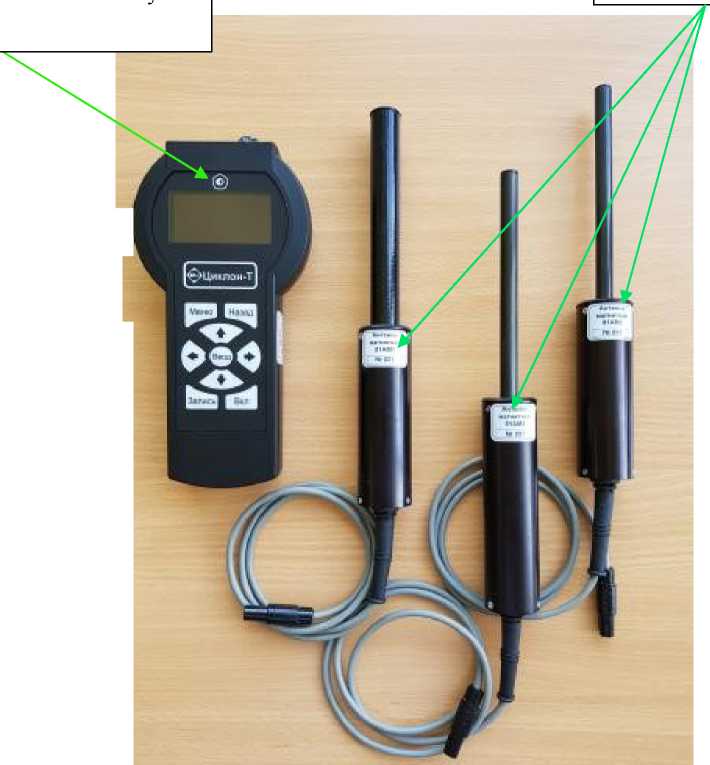

Общий вид измерителей П3-91, с указанием места нанесения знака утверждения типа представлен на рисунке 1.

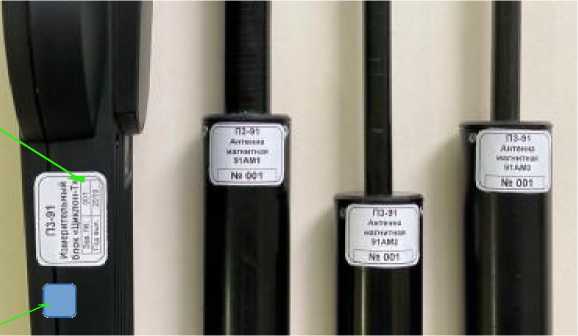

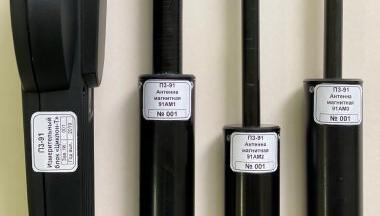

Маркировка и схема пломбировки измерителей П3-91 от несанкционированного доступа представлена на рисунке 2.

Место нанесения знака утверждения типа

Место пломбирования от несанкционированного доступа

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) - внутренняя программа микропроцессора для обеспечения нормального функционирования измерителей П3-91 и расчета значения напряженности и магнитной индукции магнитного поля. ПО, реализованное аппаратно и являющееся метрологически значимым, заносится предприятием-изготовителем в программируемое постоянное запоминающее устройство измерителей П3-91 и не может быть изменено пользователем без нарушения целостности пломбы, расположенной на корпусе измерителей П3-91.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

не ниже 0.1.001 25.02.18

Цифровой идентификатор ПО

6BF8CFB по алгоритму по CRC

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Антенна магнитная 91АМ1

Диапазон частот измеряемого переменного магнитного поля, Г ц

от 49 до 51

Диапазон измерений магнитной индукции переменного магнитного поля, мТл

от 0,1 до 30

Диапазон измерений напряженности переменного магнитного поля, А/м

от 8 до 80

Пределы допускаемой относительной погрешности измерений магнитной индукции переменного магнитного поля (напряженности магнитного поля), %

±15

Антенна магнитная 91АМ2

Диапазон частот измеряемого переменного магнитного поля, Г ц

от 49 до 51

Диапазон измерений магнитной индукции переменного магнитного поля, мТл

от 20 до 125

Пределы допускаемой относительной погрешности измерений магнитной индукции переменного магнитного поля, %

±15

Антенна магнитная 91АМ3

Диапазон измерений магнитной индукции постоянного магнитного поля, мТл

от 3 до 250

Пределы допускаемой абсолютной погрешности измерений магнитной индукции постоянного магнитного поля, мТл

*

±(0,15-Визм +0,15)

* где Визм - измеренное значение магнитной индукции, мТл

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного тока от элементов питания типоразмера

АА, В

от 4,4 до 6

Время непрерывной работы измерителя П3-91 без подзарядки

аккумуляторов, ч, не менее

4

Масса, кг, не более:

- БИ «Циклон-Т»

0,55

- антенна магнитная 91АМ1

0,25

- антенна магнитная 91 АМ2

0,25

- антенна магнитная 91АМ3

0,25

- ручка-держатель

0,2

Габаритные размеры, мм, не более: БИ «Циклон-Т»

- высота

230

- ширина

120

- длина

50

антенна магнитная 91АМ1

- длина

347

- диаметр

38

рабочая часть антенны магнитной 91АМ1

- длина

153

- диаметр

22

антенна магнитная 91 АМ2

- длина

347

- диаметр

38

рабочая часть антенны магнитной 91 АМ2

- длина

153

- диаметр

12

антенна магнитная 91 АМ3

- длина

365

- диаметр

38

рабочая часть антенны магнитной 91АМ3

- длина

153

- диаметр

12

ручка-держатель

- длина

210

- диаметр

42

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от -10 до +40

- относительная влажность окружающего воздуха при температуре 30 °С,

%, не более

90

- атмосферное давление, кПа

от 70 до 106,7

Знак утверждения типа

наносится на переднюю панель БИ по технологии производителя и на титульном листе паспорта типографским способом.

Таблица 4 - Комплектность измерителей П3-91

Наименование

Обозначение

Количество

1 Измеритель параметров электрических и магнитных полей в составе:

П3-91

1.1 Блок измерительный «Циклон-Т»

РМКУ.411180.003

1 шт.

1.2 Антенна магнитная 91АМ1

РМКУ.411519.047

1 1 1 шт.

1.3 Антенна магнитная 91АМ2

РМКУ.411519.048

1 1 1 шт.

1.4 Антенна магнитная 91АМ3

РМКУ.411519.050

1 1 1 шт.

1.5 Ручка-держатель

РМКУ 8.626.037

1 шт.

1.6 Аккумуляторы типоразмера АА (напряжение 1,2 В)

-

4 шт.

1.7 Зарядное устройство

-

1 2 1 шт.

2 Руководство по эксплуатации

РМКУ.411180.010 РЭ

1 экз.

3 Паспорт

РМКУ.411180.010 ПС

1 экз.

4 Методика поверки

РМКУ.411180.010 МП

1 экз.

5 Кейс

-

1 шт.

1    - измерители П3-91 комплектуются одной, двумя или тремя антеннами - по выбору заказчика

2    - поставляется по отдельному заказу

Поверка

осуществляется по документу РМКУ.411180.010 МП «Измерители постоянных и переменных магнитных полей П3-91. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 25 ноября 2019 года.

Основные средства поверки:

-    рабочий эталон единиц магнитной индукции постоянного магнитного поля 1 разряда (по ГОСТ 8.030-2013) в диапазоне значений от 1 до 7000 мкТл, магнитной индукции переменного магнитного поля 1 разряда в диапазоне значений от 1 до 7000 мкТл в диапазоне частот от 5 до 10000 Гц; регистрационный номер 3.1.ZZT.0247.2017 в Федеральном информационном фонде;

-    миллитесламетр Ш1-15У, регистрационный номер 37751-08 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей П3-91 с требуемой точностью.

Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные, устанавливающие требования к измерителям постоянных и переменных магнитных полей П3-91

ГОСТ Р 51070-97 Измерители напряжённости электрического и магнитного полей. Общие технические требования и методы испытаний

ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТР ТС 020/2011 Электромагнитная совместимость технических средств ТУ 26.51.43-009-07614596-2019 «Измеритель постоянных и переменных магнитных полей П3-91. Технические условия»
