Комплексы автоматической фотовидеофиксации Мангуст
| Номер в ГРСИ РФ: | 78958-20 |
|---|---|
| Производитель / заявитель: | ООО "УГМК-Телеком", г.Верхняя Пышма |
Комплексы автоматической фотовидеофиксации «Мангуст» (далее - комплексы) предназначены для измерения скорости движения транспортных средств (ТС) в зоне контроля и на контролируемом участке дороги в автоматическом режиме, а также для измерений текущего времени, синхронизированного с национальной шкалой времени Российской федерации UTC (SU), измерений текущих навигационных параметров и определения на их основе координат комплексов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78958-20 |
| Наименование | Комплексы автоматической фотовидеофиксации |
| Модель | Мангуст |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 12.08.2025 |
Производитель / Заявитель
ООО "УГМК-Телеком", г.Верхняя Пышма
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 255 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 255 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 78958-20: Описание типа СИ | Скачать | 113.8 КБ | |
| 78958-20: Методика поверки 651-20-013 МП | Скачать | 6.7 MБ |
Описание типа
Назначение
Комплексы автоматической фотовидеофиксации «Мангуст» (далее - комплексы) предназначены для измерения скорости движения транспортных средств (ТС) в зоне контроля и на контролируемом участке дороги в автоматическом режиме, а также для измерений текущего времени, синхронизированного с национальной шкалой времени Российской федерации UTC (SU), измерений текущих навигационных параметров и определения на их основе координат комплексов.
Описание
Принцип действия комплексов при измерении значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени UTC(SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексом.
Принцип действия комплексов при измерении скорости движения ТС по видеокадрам в зоне контроля основан на измерении расстояния, пройденного ТС в зоне контроля распознающей видеокамеры за интервал времени между моментами первой и последней фиксации ТС в зоне контроля.
Принцип действия комплексов при измерении скорости движения ТС на контролируемом участке основан на измерении расстояния, пройденного ТС от точки фиксации в зоне контроля на въезде до точки фиксации в зоне контроля на выезде с участка, а также измерении интервала времени между моментами фиксации ТС в зоне контроля на въезде и в зоне контроля на выезде с контролируемого участка. Для измерений скорости движения ТС на контролируемом участке необходимо не менее двух комплексов.
Комплексы выпускаются в двух модификациях «Мангуст-С» и «Мангуст-М».
Комплексы модификации «Мангуст-С» конструктивно состоят из распознающей видеокамеры, блока управления, ИК-прожектора и обзорной видеокамеры. Комплексы модификации «Мангуст-М» конструктивно состоят из моноблока и ИК-прожектора.
Общий вид, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака утверждения типа комплексов представлены на рисунках 1 и 2.
Маркировка наносится на шильдик расположенного на корпусе комплексов. Пример маркировки комплексов, представлен на рисунке 3.
ИК-прожектор
Моноблок

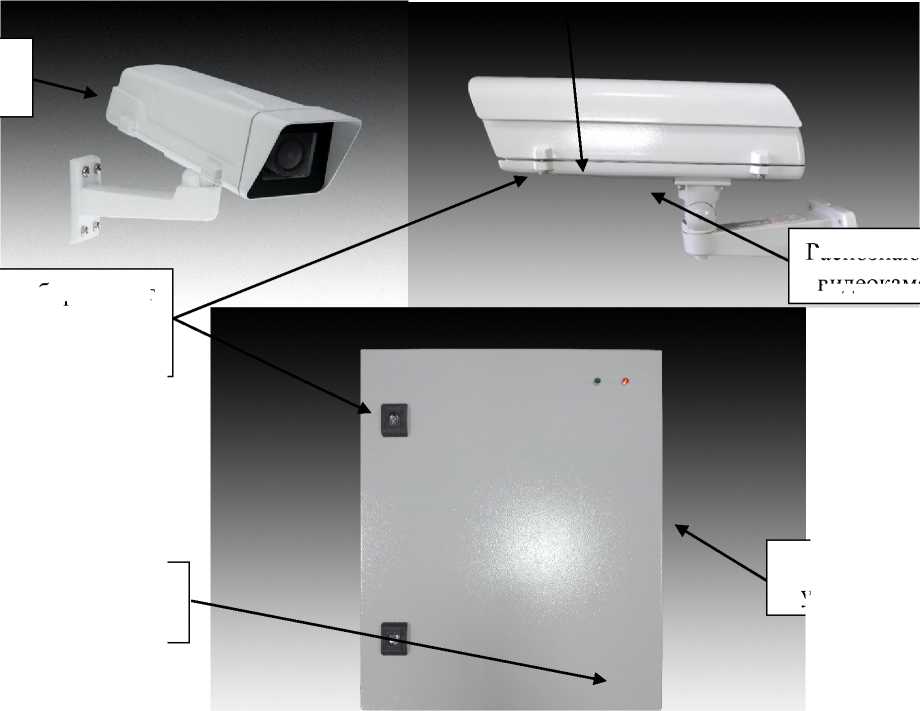

Место нанесения знака
утверждения типа
Место пломбировки от несанкционированного доступа
Рисунок 1 - Общий вид комплексов модификации «Мангуст-М» и схема пломбировки от
несанкционированного доступа
Место нанесения знака
утверждения типа
Обзорная видеокамера
Блок
Место нанесения знака
управления
утверждения типа
Рисунок 2 - Общий вид комплексов модификации «Мангуст-С», схема пломбировки от несанкционированного доступа и обозначение места нанесения знака утверждения типа
Место пломбировки от несанкционированного доступа
Распознающая видеокамера
УI М К'Телеком
<Ял?а/СМК’Телеком" Россия 624090 Верхняя Пышма Проспект Успенский 1, к.801
800-7000-400
www.ugmk-telecom.ru
Ма нгуст( Мангу ст-С)
Комплекс автоматической фотовидеофиксации
ТУ - 26.20.14-001-95019219-2019 Дата:02.03.2020 № 0000 0003
ЕНЕ
Рисунок 3 - Пример маркировки комплексов
Программное обеспечение
Функционирование комплексов осуществляется под управлением
специализированного программного обеспечения (ПО), метрологическая часть которого обеспечивает: определение координат комплексов, текущего времени и измерение
интервалов времени, измерение скорости ТС, измерение скорости ТС на контролируемом участке.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Мангуст |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
SHA256 e405e01c4e21cdc67a45d9e52e49482d |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости движения ТС, км/ч: - при измерении скорости в зоне контроля - при измерении скорости на контролируемом участке дороги |
от 10 до 310 от 10 до 310 |
|
Пределы допускаемой погрешности измерений скорости движения ТС, км/ч: - при измерении скорости ТС в зоне контроля: - в диапазоне от 10 до 100 км/ч включ. - в диапазоне св. 100 до 310 км/ч - при измерении скорости на контролируемом участке дороги: - в диапазоне от 10 до 100 км/ч включ. - в диапазоне св. 100 до 310 км/ч |
±1 ±2 ±1 ±2 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплексов с национальной шкалой времени UTC(SU), мс |
±50 |
|
Границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат в плане, м |
±3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 25 °С, %, не более - атмосферное давление, кПа |
от -45 до +50 98 от 60 до 106,7 |
|
Степень защиты оборудования по ГОСТ 14254-2015: - комплексы «Мангуст-С», не менее - комплексы «Мангуст-М», не менее |
IP65 IP66 |
Лист № 5
Всего листов 8
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Напряжение питания комплексов: | |
|
- комплексов «Мангуст-С», от сети переменного тока частотой | |
|
50±1 Гц, В |
от 187 до 264 |
|
- комплексов «Мангуст-М», от сети постоянного тока, В |
от 10 до 14 |
|
Минимальное расстояние между комплексами при измерении скорости |
300 |
|
движения ТС на контролируемом участке дороги, м | |
|
Габаритные размеры комплексов «Мангуст-С», мм, не более: | |
|
- блок управления | |
|
- длина |
800 |
|
- ширина |
600 |
|
- высота |
300 |
|
- распознающая видеокамера | |
|
- длина |
515 |
|
- ширина |
300 |
|
- высота |
250 |
|
- обзорная видеокамера | |
|
- длина |
400 |
|
- ширина |
160 |
|
- высота |
160 |
|
- ИК-прожектор | |
|
- длина |
350 |
|
- ширина |
180 |
|
- высота |
100 |
|
Габаритные размеры комплексов «Мангуст-М», мм, не более: | |
|
- моноблок | |
|
- длина |
515 |
|
- ширина |
300 |
|
- высота |
250 |
|
- ИК-прожектор | |
|
- длина |
350 |
|
- ширина |
180 |
|
- высота |
100 |
|
Масса составных частей комплексов, кг, не более: | |
|
- комплексы «Мангуст-С»: | |
|
- блок управления |
20 |
|
- распознающая видеокамера |
5 |
|
- обзорная видеокамера |
3 |
|
- ИК-прожектор |
3,5 |
|
- комплексы «Мангуст-М»: | |
|
- моноблок |
7 |
|
- ИК-прожектор |
3,5 |
|
Параметры зоны контроля, м: | |
|
- ширина |
от 6 до 15 |
|
- длина |
от 10 до 60 |
Знак утверждения типа
наносится на корпус комплекса в виде наклейки и на титульные листы паспорта и руководства по эксплуатации методом печати.
Комплектность
Таблица 4 - Комплектность комплексов
|
Наименование |
Обозначение |
Количество |
|
Комплекс автоматической фотовидеофиксации «Мангуст» |
- |
1 шт.* |
|
Руководство по эксплуатации |
РЭ 26.51.66-001-95019219-2019 |
1 экз. |
|
Паспорт |
ПС 26.51.66-001-95019219-2019 |
1 экз. |
|
Методика поверки |
651-20-013 МП |
1 экз. |
|
* - состав комплексов зависит от заказанного исполнения | ||
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Комплекс автоматической фотовидеофиксации «Мангуст». Технические условия.
ТУ 26.51.66-001-95019219-2019
