Преобразователи давления с термокомпенсацией SF6 серии GD

Номер в ГРСИ РФ: 78959-20
Производитель / заявитель: Фирма "WIKA Alexander Wiegand GmbH & Co. KG", Германия
Скачать
78959-20: Описание типа СИ Скачать 111.5 КБ
78959-20: Методика поверки МП 202-018-2019 Скачать 5.1 MБ
Нет данных о поставщике
Преобразователи давления с термокомпенсацией SF6 серии GD поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи давления с термокомпенсацией SF6 серии GD (далее - преобразователи) предназначены для непрерывных измерений абсолютного давления газа SF6, а также смесей SF6 c N2 и SF6 с CF4, и преобразования измеренных данных в величины, функционально связанные с давлением, а также для передачи информации в виде цифрового или аналогового выходного сигнала и коммутации электрических цепей.

Информация по Госреестру

Основные данные
Номер по Госреестру 78959-20
Наименование Преобразователи давления с термокомпенсацией
Модель SF6 серии GD
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) 12.08.2025
Производитель / Заявитель

Фирма "WIKA Alexander Wiegand SE & Co. KG", Германия; Фирма "WIKA Instrumentation Suzhou Co., Ltd.", Китай

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 3 года
Актуальность информации 17.11.2024

Поверители

Скачать

78959-20: Описание типа СИ Скачать 111.5 КБ
78959-20: Методика поверки МП 202-018-2019 Скачать 5.1 MБ

Описание типа

Назначение

Преобразователи давления с термокомпенсацией SF6 серии GD (далее - преобразователи) предназначены для непрерывных измерений абсолютного давления газа SF6, а также смесей SF6 c N2 и SF6 с CF4, и преобразования измеренных данных в величины, функционально связанные с давлением, а также для передачи информации в виде цифрового или аналогового выходного сигнала и коммутации электрических цепей.

Описание

Принцип действия преобразователей основан на принципе упругой деформации. Под действием давления рабочей среды происходит деформация упругого чувствительного элемента - мембраны, что приводит к изменению сопротивления в электрической цепи. Сопротивление электрической цепи чувствительного элемента преобразуется в аналоговый выходной унифицированный сигнал постоянного тока у модификаций GD10-L, GD10-C, GD10-F или цифровой выходной сигнал по протоколу Modbus RTU у модификаций GDHT-20, GDT-20 и по беспроводной сети передачи данных Bluetooth у модификации GDI-100-D. Встроенный температурный компенсатор осуществляет функцию компенсации при отклонении температуры от плюс 20 °C.

В преобразователях модификаций GDHT-20, GDT-20, GDI-100-D имеется встроенный диодный температурный сенсор с чувствительным элементом для измерений температуры рабочей среды и окружающего воздуха. Принцип действия чувствительного элемента температуры основан на изменении напряжения на диоде при изменении измеряемой температуры.

Сигналы от чувствительного элемента поступают в микропроцессорную систему встроенного электронного модуля, где преобразуются в значение плотности измеряемой среды путем математического пересчета с использованием уравнения зависимости плотности от давления, заложенного в память преобразователя.

Преобразователи выпускаются в модификациях GDHT-20, GDT-20, GDI-100-D, GD10-L, GD10-C, GD10-F различающихся диапазоном измерений и возможностью подключения к внешнему программному обеспечению.

Выходные сигналы преобразователей обрабатываются вторичной аппаратурой, входящей в состав систем контроля плотности газа электрических установок с газовой изоляцией.

Преобразователи модификаций GDHT-20, GDT-20, GD10-L, GD10-C, GD10-F состоят из неразборного корпуса, в котором размещаются чувствительный элемент, температурный компенсатор и электронный модуль. На корпусе размещено устройство для электрических подключений и резьбовая часть для присоединения к технологическому оборудованию. Корпус и резьбовая часть изготавливаются из нержавеющей стали. Модификация GD10-L имеет L-образный разъем для электрических подключений, выполненный из нержавеющей стали. Корпус модификации GD10-C имеет встроенный кабельный ввод. Корпус модификации GD10-F выполнен в полевом исполнении с повышенной степенью защиты от пыли и воды.

Преобразователи GDI-100-D оборудованы жидкокристаллическим дисплеем с функцией передачи по Bluetooth для отображения и передачи измеренных значений, клавишами конфигурирования, задачи режимов измерений и других функций . Для защиты от воздействия окружающей среды дополнительно модификация GDI-100-D может быть укомплектована защитным чехлом.

В зависимости от технических и метрологических характеристик, вида резьбы присоединения к процессу, вида электрического разъема и других параметров, преобразователи могут иметь различные конструктивные исполнения. Обозначение исполнения преобразователя приведено в технической документации в виде буквенно-цифрового кода, расшифровка которого приведена в технической документации преобразователей.

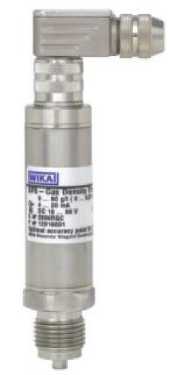

Общий вид преобразователей представлен на рисунках 1 - 6.

Рисунок 1 - Общий вид преобразователей

GDHT-20

Рисунок 2 - Общий вид преобразователей

GDT-20

Рисунок 3 - Общий вид преобразователей GDI-100-D

Рисунок 5 - Общий вид преобразователей

GD10-F

Рисунок 4 - Общий вид преобразователей

GD10-C

Рисунок 6 - Общий вид преобразователей

GD10-L

Пломбирование преобразователей не предусмотрено.

Программное обеспечение

Преобразователи имеют встроенное, метрологически значимое ПО, предназначенное для формирования выходного сигнала, настройки и проведения диагностики преобразователя. Данное ПО устанавливается в преобразователь на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования преобразователя.

Внешнее ПО не является метрологически значимым и представляет собой технологическую программу визуализации измеренных параметров, передаваемых с преобразователей по интерфейсному протоколу связи типа RS-485, а также конвертацию измеренных значений давления в функционально связанные значения плотности.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

GDHT-20

GDT-20

GDI-100-D

Идентификационное наименование ПО

GDT-GDHT20

GDT-GDHT20

GDI-100-D

Номер версии (идентификационный номер) ПО, не ниже

03

03

01.01.005

Цифровой идентификатор программного обеспечения

0xA1 0x4A

0xA1 0x4A

0xA1 0x4A

В соответствии с п 4.3 рекомендацией по метрологии Р 50.2.077-2014 конструкция преобразователей исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Технические характеристики

Метрологические и основные технические характеристики преобразователей приведены в таблицах 2-5.

Таблица 2 - Метрологические характеристики преобразователей модификаций GDI-100-D,

GDHT-20, GDT-20

Наименование характеристики

Значение характеристики для модификации

GDI-100-D

GDHT-20

GDT-20

Диапазоны измерений (ДИ):

- абсолютного давления, кПа (1) (плотности, функционально связанной с давлением, г/л (2))

от 0 до 210 (от 0 до 13) от 0 до 250

(от 0 до 15,5) от 0 до 887 (от 0 до 60) от 0 до 1600

(от 0 до 124,6)

от 0 до 887 (от 0 до 60) от 0 до 1600 (от 0 до 124,6)

Диапазон измерений температуры, °С

от -10 до +50

от -40 до +80

Пределы основной допускаемой абсолютной погрешности измерений температуры, °С

±1

±1 (6)

Пределы допускаемой основной приведенной погрешности измерений абсолютного давления от верхнего предела измерений (ВПИ), %

±0,05 (3)

±0,2 (4);

±0,06 (5)

Наименование характеристики

Значение характеристики для модификации

GDI-100-D

GDHT-20

GDT-20

Пределы допускаемой основной приведенной погрешности при расчете плотности, функционально связанной с давлением от ВПИ (при t = +20 °C), %

±0,6

Пределы допускаемой дополнительной приведенной погрешности абсолютного давления (к ВПИ), вызванной отклонением температуры окружающей среды от нормальных условий (от +15 до +25 °С включ.), %/10 °С

±0,5

Примечания:

(1) а также другие единицы измерений давления, допущенные к применению в РФ

(2) возможно измерение плотности в единице измерений кг/м3

(3) в диапазоне температур окружающей среды от -10 до +50 °С

(4) при температуре окружающей среды от -40 до 0 °С не включ.

(5) при температуре окружающей среды от 0 до +80 °С

(6) в диапазоне температур окружающей среды от -40 до +80 °С

Таблица 3 - Основные технические характеристики преобразователей модификаций GDI-100-D, GDHT-20, GDT-20

Наименование характеристики

Значение характеристики для модификации

GDI-100-D

GDHT-20

GDT-20

Нормальные условия:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от +15 до +25 от 30 до 80 от 86 до 106

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -10 до +50

от -40 до +80;

от -60 до +80 (1)

от -40 до +80; от -60 до +80 (1)

- относительная влажность, %, не более - атмосферное давление, кПа

95 от 80 до 110

90 от 80 до 110

90 от 80 до 110

Выходной сигнал

Bluetooth

Протокол Modbus RTU через интерфейс RS-485, DNP3, Shiky Protocol, GE Protocol «MODWATCH»

Напряжение питания постоянного тока, В

4,5

от 17 до 30

Номинальное напряжение питания постоянного тока, В

4,5

24

Степень защиты оболочек по ГОСТ 14254-2015

IP65

IP65

IP65

Масса, кг, не более

0,82

0,4

0,4

Габаритные размеры, мм, не более - высота

- ширина

- диаметр корпуса

173

67

109

180

195 40

103

48

40

Средний срок службы, лет

20

Средняя наработка на отказ, ч, не менее

100 000

Примечание: (1) по запросу

Таблица 4 - Метрологические характеристики преобразователей модификаций GD10-L,

GD10-C, GD10-F

Наименование характеристики

Значение характеристики для модификации

GD10-L

GD10-C

GD10-F

Диапазоны измерений (ДИ):

- абсолютного давления, кПа (1) (плотности, функционально связанной с давлением, г/л (2))

от 0 до 164 (от 0 до 10) от 0 до 259 (от 0 до 16) от 0 до 397 (от 0 до 25) от 0 до 616 (от 0 до 40) от 0 до 887 (от 0 до 60) от 0 до 1133 (от 0 до 80)

Пределы допускаемой основной приведенной погрешности измерений абсолютного давления от верхнего предела измерений (ВПИ), %

±2,0

Пределы допускаемой основной приведенной погрешности при расчете плотности, функционально связанной с давлением от ВПИ (при t = +20 °C), %

±2,0

Пределы допускаемой дополнительной приведенной погрешности абсолютного давления (к ВПИ), вызванной отклонением температуры окружающей среды от нормальных условий (от +20 °С), %/10 °С

±0,5

Примечания:

(1) а также другие единицы измерений давления, допущенные к применению в РФ

(2) возможно измерение плотности в единице измерений кг/м3

Таблица 5 - Основные технические характеристики преобразователей модификаций GD10-L,

GD10-C, GD10-F_________________________________________________________________

Наименование характеристики

Значение характеристики для модификации

GD10-L

GD10-C

GD10-F

Нормальные условия:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

+20 от 30 до 80 от 86 до 106

Рабочие условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %, не более

- атмосферное давление, кПа

от -40 до +60

98 от 80 до 110

Выходной сигнал постоянного электрического тока, мА

от 4 до 20

Диапазон напряжения питания постоянного тока, В

от 10 до 30

Номинальное напряжение питания постоянного тока, В

24

Степень защиты оболочек по ГОСТ 14254-2015

IP67

IP68

IP67

Масса, кг, не более

0,5

Наименование характеристики

Значение характеристики для модификации

GD10-L

GD10-C

GD10-F

Габаритные размеры, мм, не более

- высота

149

125

152

- ширина

58

27

103

- диаметр корпуса

27

27

27

Средний срок службы, лет

20

Средняя наработка на отказ, ч, не менее

100000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 6 - комплектность преобразователей

Наименование

Обозначение

Кол-во

Примечание

Преобразователь давления и температуры газа SF6 измерительный серии GD

-

1 шт.

Модификация и исполнение в соответствии с заказом

Паспорт

-

1 экз.

Методика поверки

МП 202-018-2019

1 экз.

Допускается поставлять 1 экз. на партию преобразователей, поставляемых в один адрес

Внешнее ПО с конвертером для расчета плотности газа SF6

-

1 экз.

По запросу, для модификаций GDHT-20, GDT-20, GDI-100-D

Поверка

осуществляется по документу МП 202-018-2019 «Преобразователи давления с термокомпенсацией SF6 серии GD. Методика поверки», утвержденному ФГУП «ВНИИМС» 29.11.2019 г.

Основные средства поверки:

Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60 (Регистрационный № 58794-14).

Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный 52489-13).

Манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).

Мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).

Калибраторы-контроллеры давления PPC (Регистрационный № 27758-08).

Калибраторы давления СРС3000, СРС6000, СРС8000, СРС8000-Н (Регистрационный № 59862-15).

Калибраторы давления CPG8000, CPG2500 (Регистрационный № 54615-13).

Калибраторы давления пневматические МЕТРАН-504 Воздух-I (Регистрационный № 31057-09).

Задатчик разрежения Метран-503 Воздух (Регистрационный № 25940-03).

Мультиметр 3458А (Регистрационный № 25900-03).

Барометры образцовые переносные БОП-1М (Регистрационный № 26469-04).

Барометры рабочие сетевые БРС-1М-2 (Регистрационный № 16006-97).

Термометр лабораторный электронный ЛТ-300 (Регистрационный № 61806-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП . Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 -1-107 Па»

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Техническая документация фирмы-изготовителя «WIKA Alexander Wiegand SE & Co. KG», Германия
