Датчики давления СТ (далее - датчики) предназначены для измерений давления избыточного, абсолютного, гидростатического, разрежения, давления-разрежения, разности давления и преобразования в унифицированный токовый и цифровой выходные сигналы.

Информация по Госреестру

Основные данные
Номер по Госреестру 78962-20
Наименование Датчики давления
Модель СТ
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 12.08.2025
Производитель / Заявитель

ООО "Тюмень Прибор", г.Тюмень

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 99
Найдено поверителей 6
Успешных поверок (СИ пригодно) 99 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

78962-20: Описание типа СИ Скачать 168.6 КБ
78962-20: Методика поверки 4212-011-34925956-2019 М П Скачать 8 MБ

Описание типа

Назначение

Датчики давления СТ (далее - датчики) предназначены для измерений давления избыточного, абсолютного, гидростатического, разрежения, давления-разрежения, разности давления и преобразования в унифицированный токовый и цифровой выходные сигналы.

Описание

Принцип действия датчиков заключается в измерении давления жидкости или газа (измеряемой среды), воздействующего на измерительную мембрану, которая через разделительную жидкость, передает приложенное давление на чувствительный элемент датчика. Чувствительным элементом датчика является пьезорезисторный элемент.

Датчики состоят из сенсорного модуля, залитого компаундом и модуля электронного блока, расположенного в защитном корпусе.

Под воздействием давления измеряемой среды изменяется соотношение сопротивлений резисторов чувствительного элемента, включенных в плечи измерительного моста. Величина приложенного давления преобразуется в цифровой сигнал на выходе из сенсорного модуля. Далее сигнал из сенсорного модуля поступает в модуль электронного блока датчика, где преобразуется в выходные сигналы.

Датчики имеют унифицированный выходной сигнал постоянного тока и цифровой выходной сигнал в стандарте протокола HART и (или) Foundation fieldbus.

Электронная схема блока может обеспечивать как линейную, так и квадратичную зависимость выходного унифицированного сигнала постоянного тока от измеренного входного давления.

Датчики выпускаются различных модификаций, которые отличаются видом измеряемого давления, конструкцией, метрологическими и техническими характеристиками.

Обозначение: датчик давления CTXYZ, где Х - вид измеряемого давления: А -абсолютное давление, Д - разность давлений, И - избыточное давление, Р - разность давлений (датчики с выносными разделительными мембранами), Ф - гидростатическое давление (датчики с фланцевым подключением); Y - 7 или 8, серия датчика (700 или 800); Z - от 2 до 3 цифробуквенных символов, определяющих модификацию датчика (в соответствии с таблицей 4).

Датчики имеют взрывозащищенные исполнения: Exia, Exd, ExnA.

Общий вид датчиков представлен на рисунках 1 и 2.

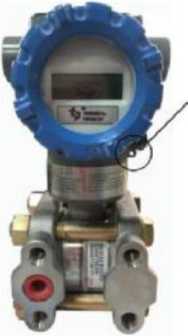

Датчики давления СТИ                    Датчики давления СТД

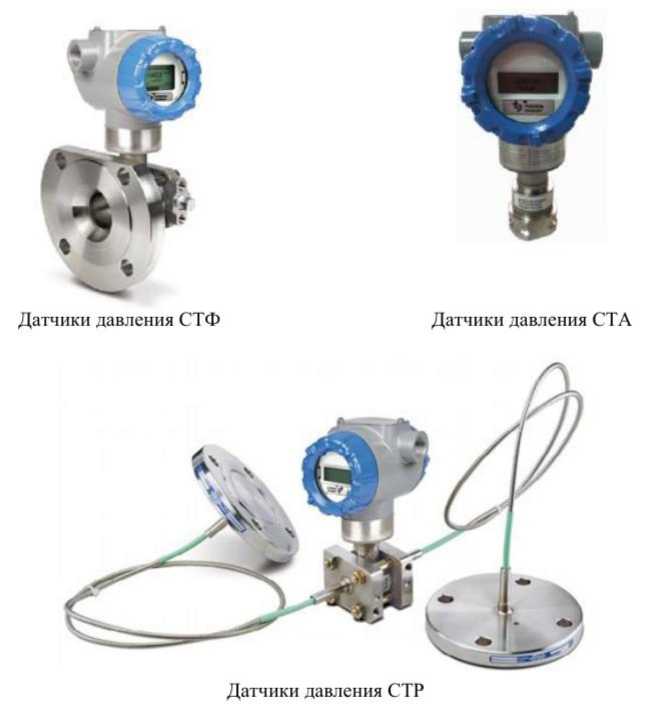

Датчики давления СТФ

Датчики давления СТА

Датчики давления СТР

Рисунок 2 - Общий вид датчиков гидростатического (датчики с фланцевым подключением), абсолютного давлений и разности давлений с выносными разделительными мембранами

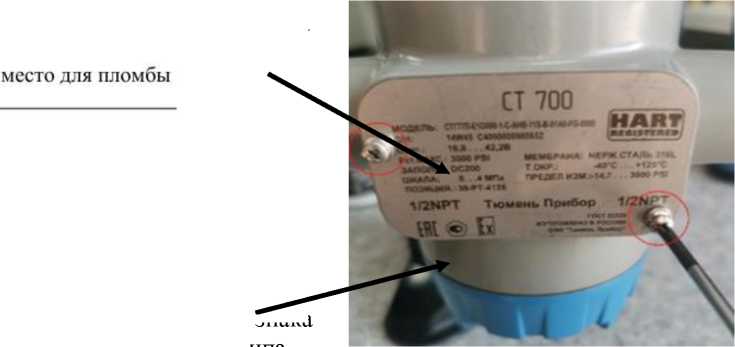

Схема пломбировки датчиков рисунке 3.

от несанкционированного доступа представлена на

место для пломбы

Программное обеспечение

В датчиках применяется программное обеспечение (далее - ПО). Идентификационные данные метрологически значимого ПО датчиков приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

CTX7

CTX8

Идентификационное наименование

ПО

- Adv Display Western

50052626-701

50052626-701

- Basic Display

50065674-701

50065674-701

- HART Communications

50050919-701

50050919-701

- Fieldbus Communications

50045689-702

50045689-701

- Sensor

50053143-701

50053143-701

Номер версии (идентификационный номер) ПО, не ниже

- Adv Display Western

1.030000

1.030000

- Basic Display

1.030000

1.030000

- HART Communications

1.060000

1.060000

- Fieldbus Communications

1.000000

1.020000

- Sensor

1.000000

1.000000

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

- Adv Display Western

0x00024D7/0x029DD87D

0x00024D7/0x029DD87D

- Basic Display

0x000411AF/0x0028C9EF

0x000411AF/0x0028C9EF

- HART Communications

0x00024882/0x00CEE37F

0x00024882/0x00CEE37F

- Fieldbus Communications

0x0C7C11DD

0x0C87F0C2

- Sensor

0x005CE29C/0x01696D04

0x005CE29C/0x01696D04

Алгоритм вычисления цифрового

Арифметическая сумма

Арифметическая сумма

идентификатора ПО

(8 бит / 32 бит)

(8 бит / 32 бит)

Конструкция датчиков исключает возможность несанкционированного влияния на ПО датчиков и измерительную информацию. Нормирование метрологических характеристик проведено с учетом влияния ПО. Недокументированные возможности отсутствуют.

Уровень зашиты ПО в соответствии с Р 50.2.077-2014 - «высокий».

Технические характеристики

Метрологические и технические характеристики приведены в таблицах 2 - 9.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазоны измерений

в соответствии с таблицей 4

Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений избыточного, абсолютного, гидростатического давления и разности давлений, %:

- при Du3M > С 1}

- при Dusm < С

в соответствии с таблицами 5 - 9

± [A + B -C / DU3m )] 2) 3)

1

2

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений давления, вызванной отклонением температуры окружающего воздуха от нормальных условий на каждые 10 °С, %:

- для датчиков давления СТА, СТД, СТФ, СТИ

- для датчиков давления СТР

± [D + E .(ВПИ / Du3M )] 2) ± [D + E -(G / D,„)] 2)

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений давления, вызванной влиянием статического давления на каждые 6900 кПа для датчиков СТД и на каждые 2070 кПа для датчиков СТФ, %

± [F + H ■(ВПИ / D „ )] 2)

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений давления, вызванной воздействием синусоидальной вибрации частотой от 10 до 55 Гц, при амплитуде смещения 0,35 мм, %

±0,1

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений давления датчиков с унифицированным токовым выходным сигналом, вызванной плавным изменением напряжения питания от 11 до 30 В, на каждый 1 В от номинального значения напряжения питания, %

±0,005

Нормальные условия измерений:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от + 15 до + 25 от 30 до 80 от 84,0 до 106,7

Примечания: 1) D изм - ширина диапазона измерений, численно равная сумме модулей значений настраиваемых пределов измерений (верхнего и нижнего); C - коэффициент, определяющий способ расчета основной приведенной к диапазону измерений погрешности измерений давления для датчика с перенастроенным диапазоном измерения, выбирается из таблиц 5 - 9 в зависимости от модификации датчика давления.

2) A, B, D, E, F, G, Н - постоянные коэффициенты, выбираются из таблиц 5 - 9 в зависимости от модели датчика; ВПИ - верхний предел измерений. Значения A и D в таблицах 5-9 приведены для цифрового выходного сигнала. Для аналогового выходного сигнала эти значения увеличиваются на 0,005% - приведенную к диапазону измерений, погрешность цифро-аналогового преобразователя датчика.

3) Если для датчика давления с перенастроенным диапазоном (D изм < С) рассчитанные по формуле таблицы ± [^ +B' (C/ dusm ) значения пределов допускаемой приведенной основной погрешности меньше указанных в таблицах 5 - 9 по абсолютному значению, то в качестве пределов опускаемой приведенной к диапазону измерений основной погрешности принимают значения из таблиц 5 - 9

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение характеристики

1

2

Напряжение питания постоянного тока, В

от 11 до 30

Потребляемая мощность, В •А, не более

0,8

1

2

Условия эксплуатации:

- для датчиков исполнения взрывозащиты Exd, Extb температура окружающей среды, °С

- для датчиков исполнения взрывозащиты Exi температура окружающей среды, °С

- для ЖК-дисплея, °С

от -60 до +70

от -60 до +85 от -20 до +701)

Масса не более, кг

14,5

Габаритные размеры (длинна х ширина х высота), мм, не более - СТА

- СТИ, СТД

- СТФ

- СТР

126 х 110 х 183

126 х 110 х 199

280 х 196 х 260

2000 2) х 196 х 199

Средняя наработка на отказ, ч

180000

Средний срок службы, лет

20

Максимальное давление

1,15-ВПИ

Выходные сигналы:

- для датчиков с унифицированным токовым сигналом, мА

- для датчиков с цифровым сигналом

от 4 до 20 (от 20 до 4) HART, Foundation fieldbus

Маркировка исполнения взрывозащиты:

- для датчиков с искробезопасной электрической цепью

- для датчиков со взрывонепроницаемой оболочкой

Ga Ex ia IIC T4 X, Ga/Gb Ex d IIC T5 X, Ex tb IIIC Т95°С Db X

Примечания: 1 - При температурах менее минус 20 °С контрастность показаний ЖК-дисплея снижается, при этом работоспособность сохраняется.

2 - Длина от 2000 и до 20000 мм (длина капилляра от 1000 до 10000 мм) определяется в соответствии с заказом

Таблица 4 - Диапазоны измерений

Модификация

Нижний предел измерений, кПа

Верхний предел измерений кПа

Минимальный диапазон измерений, кПа

1

2

3

4

СТЛ722

0

104

от 0 до 6,5

СТЛ72Л

СТЛ725

СТЛ740

0

3500

от 0 до 35

СТЛ74Л

СТЛ745

СТЛ77Л

0

21000

от 0 до 210

СТЛ822

0

104

от 0 до 6,5

СТЛ82Л

СТЛ840

0

3500

от 0 до 35

СТЛ84Л

СТЛ87Л

0

21000

от 0 до 210

СТД725

-100

100

от 0 до 1

СТД725Ц

1

2

3

4

СТД735

-100

700

от 0 до 7

СТД735Ц

СТД775

-100

21000

от 0 до 210

СТД775Ц

СТД810

—2,5

2,5

от 0 до 0,025

СТД820

-100

100

от 0 до 1

СТД830

-100

700

от 0 до 7

СТД870

-100

21000

от 0 до 210

СТИ730

-100

350

от 0 до 3,5

СТИ73Л

СТИ73СП

-100

700

от 0 до 7,0

СТИ735

-100

350

от 0 до 3,5

СТИ735Ц

СТИ740

-100

3500

от 0 до 35

СТИ74Л

СТИ745

СТИ745Ц

СТИ770

-100

21000

от 0 до 210

СТИ77Л

СТИ775

СТИ775Ц

СТИ830

-100

350

от 0 до 3,5

СТИ83Л

СТИ840

-100

3500

от 0 до 35

СТИ84Л

СТИ870

-100

21000

от 0 до 210

СТИ87Л

СТИ88Л

-100

42000

от 0 до 420

СТИ89Л

-100

69000

от 0 до 690

СТР73Д

-100

700

от 0 до 7,0

СТР74Г

-100

3500

от 0 до 35

СТР82Д

-100

100

от 0 до 1

СТР83Д

-100

700

от 0 до 7

СТР84А

0

3500

от 0 до 35

СТР84Г

-100

3500

от 0 до 35

СТР87Г

-100

21000

от 0 до 210

СТФ725

-100

100

от 0 до 1

СТФ72П

СТФ732

-100

700

от 0 до 7

СТФ73Ф

СТФ735

СТФ73П

СТФ828

-100

100

от 0 до 1

СТФ82Ф

СТФ832

-100

700

от 0 до 7

СТФ83Ф

Таблица 5 - Датчики абсолютного давления

Модификация

Пределы допускаемой основной приведенной к диапазону измерений погрешности, %

Коэффициенты

А, %

В, %

С, кПа

D, %

E, %

СТА722

±0,065

0,015

0,050

12,0

0,065

0,045

СТА72Л

±0,065

0,015

0,050

18,7

0,065

0,100

СТА725

±0,065

0,015

0,050

16,0

0,075

0,060

СТА740

±0,065

0,015

0,050

140

0,050

0,010

СТА74Л

±0,065

0,015

0,050

140

0,050

0,015

СТА745

±0,065

0,015

0,050

207

0,075

0,015

СТА77Л

±0,065

0,015

0,050

3500

0,050

0,010

СТА822

±0,040

0,015

0,010

12,0

0,050

0,040

±0,055

0,015

0,040

12,0

0,050

0,040

СТА82Л

±0,055

0,015

0,040

18,7

0,050

0,080

СТА840

±0,040

0,015

0,010

140

0,025

0,005

±0,055

0,015

0,040

140

0,025

0,005

СТА84Л

±0,040

0,015

0,010

140

0,025

0,007

±0,055

0,015

0,040

140

0,025

0,007

СТА87Л

±0,040

0,015

0,010

2070

0,025

0,007

±0,055

0,015

0,040

2070

0,025

0,007

Таблица 6 - Датчики разности давлений

Модификация

Пределы допускаемой основной приведенной к диапазону измерений погрешности, %

Коэффициенты

А, %

В, %

С, кПа

D, %

E, %

F, %

Н, %

СТД725

±0,065

0,0125

0,0525

6,25

0,050

0,025

0,100

0,0200

СТД725Ц

±0,065

0,0125

0,0525

6,25

0,050

0,025

0,100

0,0200

СТД735

±0,065

0,0125

0,0525

175

0,700

0,015

0,100

0,0200

СТД735Ц

±0,065

0,0125

0,0525

175

0,700

0,015

0,100

0,0200

СТД775

±0,065

0,0125

0,0525

2100

0,700

0,015

0,100

0,0200

СТД775Ц

±0,065

0,0125

0,0525

2100

0,700

0,015

0,100

0,0200

СТД810

±0,040

0,0100

0,0250

0,25

0,070

0,040

0,050

0,0750

СТД820

±0,040

0,0125

0,0250

6,25

0,025

0,007

0,080

0,0070

СТД830

±0,040

0,0125

0,0200

103

0,025

0,010

0,075

0,0075

±0,050

0,0125

0,0375

103

0,025

0,010

0,075

0,0075

СТД870

±0,040

0,0150

0,0200

1400

0,025

0,006

0,075

0,0075

±0,050

0,0125

0,0375

1400

0,025

0,006

0,075

0,0075

Таблица 7 - Датчики избыточного давления

Модификация

Пределы допускаемой основной приведенной к диапазону измерений погрешности, %

Коэффициенты

А, %

В, %

С, кПа

D, %

E, %

СТИ730

±0,065

0,025

0,040

14

0,060

0,005

СТИ73Л

±0,065

0,025

0,040

28

0,060

0,010

СТИ73СП

±0,065

0,025

0,040

170

0,075

0,065

СТИ735

±0,065

0,025

0,040

20

0,070

0,008

СТИ735Ц

±0,065

0,025

0,040

20

0,070

0,008

СТИ740

±0,065

0,025

0,040

140

0,050

0,007

СТИ74Л

±0,065

0,025

0,040

210

0,050

0,010

СТИ745

±0,065

0,025

0,040

170

0,075

0,013

СТИ745Ц

±0,065

0,025

0,040

170

0,075

0,013

СТИ770

±0,065

0,025

0,040

2100

0,050

0,010

СТИ77Л

±0,065

0,025

0,040

2420

0,050

0,015

СТИ775

±0,065

0,025

0,040

2410

0,075

0,013

СТИ775Ц

±0,065

0,025

0,040

2410

0,075

0,013

СТИ830

±0,040

0,015

0,010

7

0,030

0,003

±0,055

0,015

0,040

7

0,030

0,003

СТИ83Л

±0,040

0,010

0,015

21

0,030

0,006

±0,055

0,015

0,040

21

0,030

0,006

СТИ840

±0,040

0,015

0,010

140

0,025

0,004

±0,055

0,015

0,040

140

0,025

0,004

СТИ84Л

±0,040

0,015

0,010

140

0,025

0,007

±0,055

0,015

0,040

140

0,025

0,007

±0,055

0,015

0,040

6900

0,025

0,010

СТИ870

±0,040

0,015

0,010

2070

0,025

0,005

±0,055

0,015

0,040

2070

0,025

0,005

СТИ87Л

±0,040

0,015

0,010

2070

0,025

0,010

±0,055

0,015

0,040

2070

0,025

0,010

СТИ88Л

±0,040

0,015

0,010

3440

0,025

0,010

±0,055

0,015

0,040

3440

0,025

0,010

СТИ89Л

±0,040

0,015

0,025

6900

0,025

0,010

±0,055

0,015

0,040

6900

0,025

0,010

Таблица 8 - Датчики разности давлений с выносными разделительными мембранами

Модификация

Пределы допускаемой основной приведенной к диапазону измерений погрешности, %

Коэффициенты

А, %

В, %

С, кПа

D, %

E, %

G, кПа

СТР73Д

±0,075

0,025

0,050

25,0

0,028

1,200

50

СТР74Г

±0,075

0,025

0,050

140,0

не нормируется

СТР82Д

±0,065

0,015

0,050

12,5

0,175

1,00

50

СТР83Д

±0,065

0,015

0,050

210,0

0,025

0,28

210

СТР84А

±0,065

0,015

0,050

140,0

не нормируется

СТР84Г

±0,065

0,015

0,050

140,0

СТР87Г

±0,065

0,015

0,050

2100,0

Таблица 9 - Датчики гидростатического давления с фланцевым подключением

Модификация

Пределы допускаемой основной приведенной к диапазону измерений погрешности, %

Коэффициенты

А, %

В, %

С, кПа

D, %

E, %

F, %

Н, %

СТФ725

±0,065

0,0125

0,0575

6,25

0,280

0,045

0,110

0,0125

СТФ72П

±0,065

0,0125

0,0575

6,25

0,055

0,025

0,030

0,0070

СТФ732

±0,050

0,0125

0,0375

170

0,260

0,040

0,095

0,0100

СТФ735

±0,065

0,0125

0,0575

170

0,080

0,080

0,110

0,0125

СТФ73П

±0,065

0,0125

0,0575

170

0,070

0,015

0,032

0,0050

СТФ73Ф

±0,050

0,0125

0,0375

170

0,065

0,010

0,026

0,0040

СТФ828

±0,040

0,0125

0,0125

6,25

0,210

0,040

0,095

0,0100

СТФ82Ф

±0,040

0,0125

0,0125

6,25

0,025

0,007

0,025

0,0050

СТФ832

±0,040

0,0125

0,0200

103

0,075

0,050

0,095

0,0100

±0,050

0,0125

0,0375

103

0,075

0,050

0,095

0,0100

СТФ83Ф

±0,040

0,0125

0,0200

103

0,025

0,004

0,026

0,0040

±0,050

0,0125

0,0375

103

0,025

0,004

0,026

0,0040

Знак утверждения типа

наносится гравировкой или методом фотолитографии на маркировочную табличку на корпусе датчика и полиграфическим методом на титульные листы паспорта и руководства по эксплуатации.

Комплектность

Таблица 10 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик давления СТ

СТ *

1 шт.

Комплект монтажных частей *

4212-011-34925956-2019 КМЧ

1 компл.

Датчики давления СТ 700. Руководство по эксплуатации *

34-CT-25-44-RU

1 шт.

Датчики давления СТ 700 с HART/DE. Руководство пользователя *

34-CT-25-47-RU

1 шт.

Датчики давления СТ 800. Руководство по эксплуатации *

34-CT-25-35-RU

1 шт.

Датчики давления СТ 800 с HART/DE. Руководство пользователя *

34-CT-25-38-RU

1 шт.

Датчик давления СТ 700. Паспорт *

-

1 шт.

Датчик давления СТ 800. Паспорт *

-

1 шт.

Методика поверки

4212-011-34925956-2019 МП

1 шт.

* Модификация датчика, комплект монтажных частей и эксплуатационная документация для датчика в соответствии с заказом

Поверка

осуществляется по документу 4212-011-34925956-2019 МП. «Датчики давления СТ. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 27.03.2020 г.

Основные средства поверки:

- мультиметр цифровой Fluke 8846A, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 57943-14;

- манометр избыточного давления грузопоршневой PD (модель PD 2500), регистрационный номер 26233-11;

- калибратор многофункциональный DPI 620 с модулем давления IDOS UPM P, регистрационный номер 60401-15;

- калибратор давления CPG25OO, регистрационный номер 54615-13;

- калибратор давления CPC6050, регистрационный номер 70999-18.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта и/или в бланк свидетельства о поверке

Сведения о методах измерений

приведены в эксплуатационной документации

Нормативные документы

Приказ Росстандарта от 29.06.2018 № 1339 Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа

ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-106 Па

ТУ 4212-011-34925956-2019. Датчики давления СТ. Технические условия

Другие Датчики давления

78997-20
PS, PS+, PC, PT, PT1000 и PT2000 Датчики давления
Компания "Hans Turck GmbH & Co. KG", Германия
Датчики давления серий PS, PS+, PC, PT, PT1000 и PT2000 (далее по тексту - датчики) предназначены для непрерывных измерений избыточного (в том числе вакуумметрического давления газов), абсолютного давления газообразных и жидких сред и пара, и преобра...
Датчики динамического давления ICP модель 102М206 предназначены для измерений и преобразований значений переменного давления в пропорциональный электрический сигнал.
79849-20
OsiSense XM Датчики давления
"Schneider Electric Industries SAS", Франция; завод-изготовитель "Huba Control AG", Швейцария
Датчики давления OsiSense XM (далее - датчики) предназначены для преобразований избыточного давления газов и жидкостей в выходные сигналы силы или напряжения постоянного тока.
79998-20
601САА Датчики давления пьезоэлектрические
Компания Kistler Group, Швейцария
Датчики давления пьезоэлектрические 601САА (далее - датчики) предназначены для измерений импульсных и квазистатических давлений газов и жидкостей.
80300-20
ДДМ-2000 Датчики давления
Общество с ограниченной ответственностью "НПП "ПРОМЫШЛЕННАЯ АВТОМАТИКА" (ООО "НПП "ПРОМА"), г. Казань
Датчики давления ДДМ-2000 (далее - датчики) предназначены для непрерывных измерений давления (избыточного, избыточного-разрежения, абсолютного, разрежения и разности давлений) и преобразования измеренного давления в унифицированный аналоговый (сила п...
