Весы конвейерные непрерывного действия Промвес-ВК
| Номер в ГРСИ РФ: | 78983-20 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО "Промвесоборудование", г.Екатеринбург |
| 78983-20: Описание типа СИ | Скачать | 96.1 КБ |
Весы конвейерные непрерывного действия «Промвес-ВК» (далее - весы) предназначены для непрерывного измерения массы сыпучих материалов, перемещаемых ленточным конвейером.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78983-20 |
| Наименование | Весы конвейерные непрерывного действия |
| Модель | Промвес-ВК |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 28.08.2025 |
Производитель / Заявитель
ООО "Промвесоборудование", г.Екатеринбург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 33 |
| Найдено поверителей | 4 |
| Успешных поверок (СИ пригодно) | 28 (85%) |
| Неуспешных поверок (СИ непригодно) | 5 (15%) |
| Актуальность информации | 29.12.2024 |
Поверители
Скачать
| 78983-20: Описание типа СИ | Скачать | 96.1 КБ |
Описание типа
Назначение
Весы конвейерные непрерывного действия «Промвес-ВК» (далее - весы) предназначены для непрерывного измерения массы сыпучих материалов, перемещаемых ленточным конвейером.
Описание
Принцип действия весов основан на одновременном измерении нагрузки от транспортируемого материала с помощью весоизмерительных тензорезисторных датчиков, и скорости движения конвейерной ленты с помощью датчика скорости. Для измерения скорости используется датчик приближения с увеличенным расстоянием срабатывания. Датчик приближения устанавливается на заданном расстоянии от приводного (или натяжного) барабана, на барабане устанавливаются 4 метки. При приближении метки датчик формирует импульсный электрический сигнал, частота которого зависит от скорости вращения барабана. Сигналы с весоизмерительных тензорезисторных датчиков и датчика скорости преобразуются и обрабатываются весовым контроллером.
После обработки на табло весового контроллера индуцируются значения линейной плотности транспортируемого материала, скорости движения конвейерной ленты, текущей производительности конвейера и массы перемещенного конвейером материала.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), состоящего из одного или двух весовых модулей со встроенными весоизмерительными датчиками, датчика скорости движения конвейерной ленты, клеммной коробки и весового контроллера, к которому может подключаться персональный компьютер.
В весах применяются датчики весоизмерительные тензорезисторные типов: BM11 и HM11 (изготовитель «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР, Госреестр №55198-19), 4162 (изготовитель ООО УК «СИБТЕНЗОПРИБОР», Россия, Госреестр № 65293-16), FX, CO, TA (изготовитель Фирма "SENSOCAR, S.A.", Испания, Госреестр № 60720-15), Z6 (изготовители "Hottinger Baldwin Messtechnik GmbH", Германия и "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", Китай, Госреестр № 15400-13), BS, BSA, BSS, BSH, HBS, BCA и BCM (изготовитель "CAS Corporation", Корея, Госреестр № 51261-12), Т (изготовитель ЗАО "Весоизмерительная компания "Тензо-М", пос. Красково, Госреестр №53838-13).
Для измерения скорости используется датчик приближения с увеличенным расстоянием срабатывания серии PRD (изготовитель «AUTONICS», Республика Корея).
Для обработки сигналов от датчиков в цифровой вид применяются весовые контроллеры BST (изготовитель «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР).
Весы выпускаются трех модификаций: Промвес-ВК-250, Промвес-ВК-1000 и Промвес-ВК-10000, которые отличаются диапазонами измерений и типоразмерами весовых модулей.
Весы имеют обозначение Промвес-ВК-Х, где Х- производительность весов, т/ч.
Общий вид ГПУ весов представлен на рисунке 1.
Идентификационные маркировки.
Маркировочная табличка содержит:
- наименование и товарный знак предприятия-изготовителя;
- обозначение весов;
- предел допускаемой погрешности;
- значение наибольшей и наименьшей линейной плотности;
- знак утверждения типа средства измерения;
- номер весов по системе нумерации предприятия-изготовителя;
- год выпуска весов.
Места нанесения идентификационных маркировок обозначены на рисунке 1.

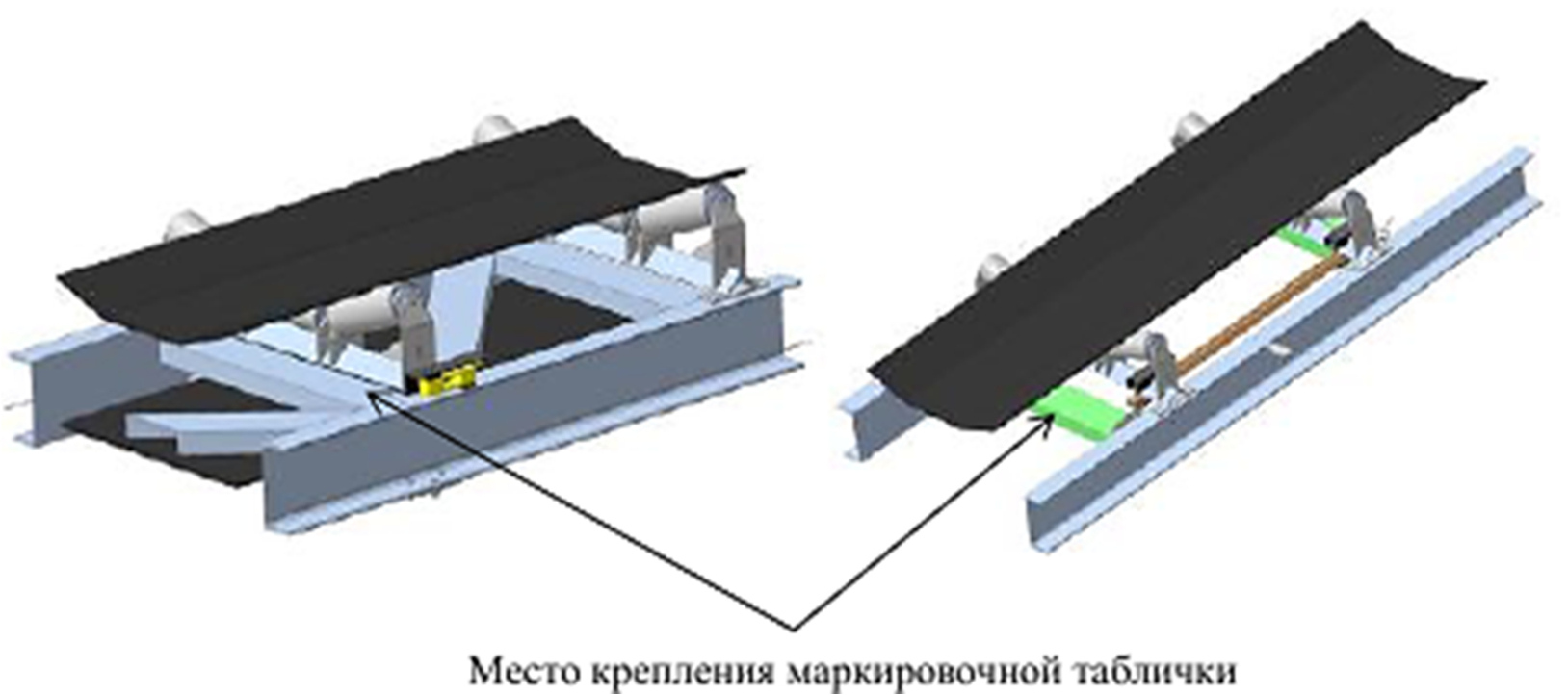

Место крепления маркировочной таблички
Рисунок 1 - Общий вид ГПУ весов
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Место пломбировки пломбой или наклейкой
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (ПО) весов представлено встроенным ПО весовых контроллеров BST.
Защита от несанкционированного доступа к настройкам ПО и результатам измерений обеспечивается пломбированием корпуса и аппаратно-программными методами. ПО загружается в ПЗУ весовых контроллеров при выпуске из производства и не может быть изменено в процессе эксплуатации весов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1 - Идентификационные признаки (данные) ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.0 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение | ||
|
Промвес-ВК-250 |
Промвес-ВК-1000 |
Промвес-ВК-10000 | |
|
Пределы допускаемой относительной погрешности весов по ГОСТ 30124-94, % от измеряемой массы* |
±0,5; ±1,0; ±1,5; ±2,0 | ||
|
Наибольшая линейная плотность материала (НЛП), кг/м |
15 |
50 |
500 |
|
Наименьшая линейная плотность материала (НмЛП), кг/м, не более |
1,5 |
5,0 |
50,0 |
|
Непостоянство показаний ненагруженных весов, от пределов допускаемой относительной погрешности, %, не более |
0,3 | ||
|
Цена деления, т |
1; 1x10’3; 1x10’6 | ||
|
Наименьший предел взвешивания составляет 0, конвейерных весах в течение 1 часа при наибол] |
. массы материала, взвешиваемого на □шей линейной плотности | ||
|
* значения пределов допускаемой относительной погрешности для конкретного образца весов указываются на маркировочной табличке | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Промвес-ВК-250 |
Промвес-ВК-1000 |
Промвес-ВК-10000 | |
|
Угол наклона конвейерной ленты, °, не более |
18 | ||
|
Угол наклона боковых роликоопор весов, °, не более |
30 | ||
|
Ширина конвейерной ленты, мм, не более |
800 |
2000 |
3000 |
|
Скорость движения конвейерной ленты, м/с, не более |
5 | ||
|
Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Гц |
220-33 50±1 | ||
|
Потребляемая мощность, В • А, не более |
15 | ||
|
Диапазон рабочих температур ГПУ, °С, при использовании датчиков: - BM11, HM11,T, BS, BSA, BSS, BSH, HBS, BCA, BCM - 4162 - Z6 - FX, CO, TA |
от -10 до +40 от -50 до +50 от -30 до +40 от -20 до +40 | ||
|
Диапазон рабочих температур весового контроллера BST, °С, |
от -10 до +40 | ||
|
Габаритные размеры ГПУ, мм, не более: - длина - ширина - высота |
2000 1500 1000 |
2000 2100 1000 |
2000 2600 1000 |
|
Масса весов, кг, не более |
100 | ||
|
Полный средний срок службы, лет, не менее |
10 | ||
Знак утверждения типа
наносится на титульный лист Описания и руководства по эксплуатации и на маркировочную табличку, расположенную на ГПУ, типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы конвейерные непрерывного действия «Промвес-ВК» в сборе |
Промвес-ВК |
1 шт. |
|
Описание и руководство по эксплуатации |
РЭ |
1 шт. |
Поверка
осуществляется по документу ГОСТ 8.005-2002 «ГСИ. Весы непрерывного действия конвейерные.
Методика поверки».
Основные средства поверки:
- рабочий эталон единицы массы 5-го разряда по «Государственной поверочной схеме для средств измерений массы», утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2818 от 29.12.2018 г. - весы неавтоматического действия с погрешностью не более 1/3 от пределов допускаемой погрешности поверяемых весов.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 2818 от 29.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы»
ГОСТ 30124-94 Весы и весовые дозаторы непрерывного действия. Общие технические требования
ТУ 28.29.31-001-39914644-2018 «Весы конвейерные непрерывного действия
«Промвес-ВК».Технические условия»
