Установки поверочные Краб-УМ
| Номер в ГРСИ РФ: | 78995-20 |
|---|---|
| Производитель / заявитель: | ООО "Глобус", г.Белгород |
Установки поверочные «Краб-УМ» предназначены для измерений и воспроизведения объёма и объёмного расхода газа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78995-20 |
| Наименование | Установки поверочные |
| Модель | Краб-УМ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 28.08.2025 |
Производитель / Заявитель
ООО "Глобус", г.Белгород
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 127 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 120 (94%) |
| Неуспешных поверок (СИ непригодно) | 7 (6%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 78995-20: Описание типа СИ | Скачать | 113.7 КБ | |
| 78995-20: Методика поверки МП 1120-13-2020 | Скачать | 3.2 MБ |
Описание типа
Назначение
Установки поверочные «Краб-УМ» предназначены для измерений и воспроизведения объёма и объёмного расхода газа.
Описание
Принцип действия установок основан на сравнении объёма газа (объемного расхода газа), одновременно измеренного с помощью поверяемого счётчика и установки поверочной «Краб-УМ».
Установки поверочные «Краб-УМ» состоят из:
- ультразвукового преобразователя расхода;
- термопреобразователя сопротивления платинового ТСП-Н (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 38959-17).
- датчиков давления 415М (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 59550-14).
- вычислительного устройства на основе компьютера, ноутбука, планшета или смартфона;
- набора вентилей и дюз;
- гибкой подводки;
- аккумуляторной батареи;
- зарядного устройства.
Вычислительное устройство отображает информацию о поверке счётчика газа, выполняет архивирование в энергонезависимой памяти результатов поверки, а также передачу архивной информации и протокола поверки на систему верхнего уровня.
В архив записываются и могут быть распечатаны:
- тип, заводской номер установки поверочной «Краб-УМ»;
- протокол поверки с индивидуальным номером для каждого поверяемого счётчика газа, с указанием даты, времени и места проведения поверки;
- значения объёма, расхода, температуры и давления поверочной среды;
- значения погрешности, полученной при поверке счётчика газа.
Общий вид установок представлен на рисунке 1.
Рисунок 1 - Общий вид установок поверочных «Краб-УМ»

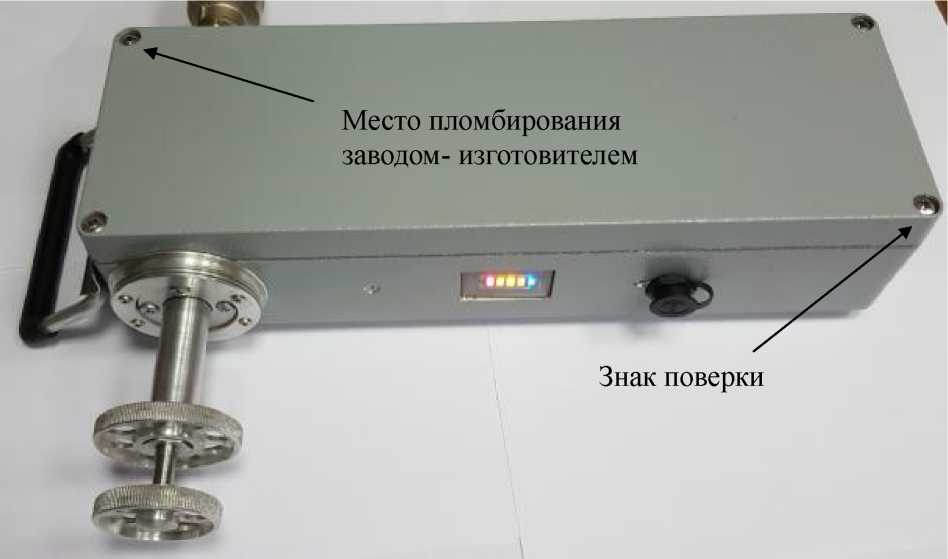

Рисунок 2 - Пломбирование и нанесения знака поверки на установки поверочные «Краб-УМ»

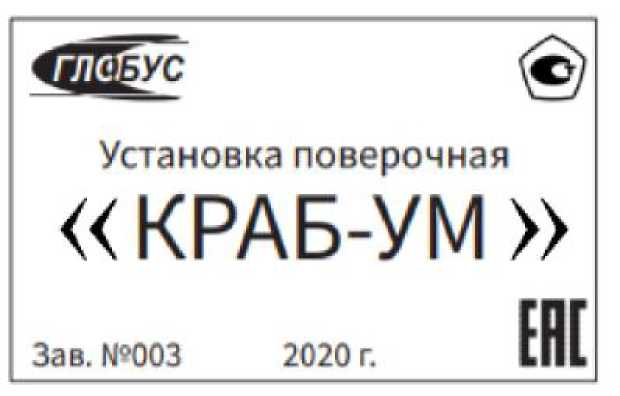

Рисунок 3 - Внешний вид информационной таблички
Программное обеспечение
Программное обеспечение (далее - ПО) установок встроенное.
Все программное обеспечение является метрологически значимым.
Защита программного обеспечения от несанкционированного вмешательства реализовано при помощи пароля и разграничения прав доступа.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KrabUMController |
|
Номер версии (идентификационный номер) ПО |
не ниже 19 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
- |
Уровень защиты программного обеспечения установок «средний» в соответствии с Р 50.2.077 2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений и воспроизведения объемного расхода, м3/ч |
от 0,016 до 25 |
|
Пределы допускаемой относительной погрешности при измерении и воспроизведении объемного расхода, % |
±0,5 |
|
Верхний предел измерений абсолютного давления, кПа |
120 |
|
Диапазон измерения температуры, °С |
от 0 до +40 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
Воздух, природный газ по ГОСТ 5542 |
|
Источник питания внутренний литий-ионный аккумулятор ICR18650-22F или аналогичный: - зарядка от внешнего адаптера напряжением, В током, не менее, А - ёмкость, мА^ч - продолжительность непрерывной работы, час, не менее - продолжительность зарядки, час, не менее |
5 0,45 2200 8 6 |
|
Потребляемая мощность (без компьютера), Вт, не более |
1 |
|
Условия эксплуатации: - температура окружающей среды, ° С - атмосферное давление, кПа - относительная влажность воздуха, % |
от +15 до + 30 от 84 до 106,7 от 30 до 80 |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
10 |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
430x260x110 |
|
Масса, кг, не более |
4 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации методом печати, на установки - методом гравировки
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная «Краб-УМ» |
1 шт. | |
|
Паспорт |
18.1.00.00.00.00 ПС |
1 экз. |
|
Руководство по эксплуатации |
18.1.00.00.00.00 РЭ |
1 экз. |
|
Методика поверки |
МП 1120-13-2020 |
1 экз. |
Поверка
осуществляется по документу МП 1120-13-2020 «Инструкция. ГСИ. Установки поверочные «Краб-УМ». Методика поверки», утверждённому ВНИИР -филиалом ФГУП «ВНИИМ им. Д.И. Менделеева 13.04.2020
Основные средства поверки:
— Государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2017 в соответствии с Приказом Росстандарта №2825 от 29.12.2018, диапазон воспроизведения единиц объемного расхода газа от 0,003 до 16000 м3/ч, СКО от 0,01 до 0,03, НСП от 0,05 до 0,12, расширенная неопределенность при коэффициенте охвата k=2 от 0,06 до 0,11%;
- измеритель влажности и температуры ИВТМ-7, диапазон измерений относительной влажности от 0 % до 99 %, диапазон измерений температуры от минус 20 °С до 60 °С, диапазон измерений давления от 630 мм.рт.ст. до 790 мм.рт.ст.(регистрационный номер 71394-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма наносится на свидетельство о поверке, а также на корпус установки способом давления на мастику в соответствии с рисунком 2.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расхода газа
18.1.00.00.00 ТУ Установки поверочные «Краб-УМ». Технические условия
