Комплексы аппаратно-программные ПЕРГАМЕД-Барьер
| Номер в ГРСИ РФ: | 78998-20 |
|---|---|
| Производитель / заявитель: | ОАО "Пергам-Инжиниринг", г.Москва |
Комплексы аппаратно-программные «ПЕРГАМЕД-Барьер» (далее по тексту -комплексы) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы комплексов, и визуализации этого распределения на мониторе оператора. Основное назначение комплексов - это непрерывный эпидемиологический контроль (мониторинг) с целью обнаружения в потоке людей с повышенной температурой тела.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78998-20 |
| Наименование | Комплексы аппаратно-программные |
| Модель | ПЕРГАМЕД-Барьер |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 28.08.2025 |
Производитель / Заявитель
АО "Пергам-Инжиниринг", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 57 |
| Найдено поверителей | 7 |
| Успешных поверок (СИ пригодно) | 57 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 78998-20: Описание типа СИ | Скачать | 130.8 КБ | |
| 78998-20: Методика поверки МП 207-016-2020 | Скачать | 4.3 MБ |
Описание типа
Назначение
Комплексы аппаратно-программные «ПЕРГАМЕД-Барьер» (далее по тексту -комплексы) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы комплексов, и визуализации этого распределения на мониторе оператора. Основное назначение комплексов - это непрерывный эпидемиологический контроль (мониторинг) с целью обнаружения в потоке людей с повышенной температурой тела.
Описание
Принцип действия комплексов основан на сравнении температуры наблюдаемого человека с референтной температурой, полученной при автоматическом статистическом анализе температур здоровых людей в настоящих условиях. Измерение температуры осуществляется путем преобразования теплового излучения от тела человека, передаваемого через оптическую систему на приемник тепловизора, входящего в состав комплекса, в цифровой сигнал. Комплексы состоят из блока оптико-электронного (БОЭ) и автоматизированного рабочего места (АРМ).
В состав БОЭ входят:
- тепловизор, обеспечивающий измерение температуры человека;
- видеокамера, позволяющая идентифицировать человека с повышенной температурой, а также делает фото- и видеозапись человека с повышенной температурой;
- модуль Ethernet/Wi-Fi коммутации, который обеспечивает подключение видеокамеры и тепловизора к локальной сети комплекса, настройку IP адресов видеокамеры и тепловизора, настройку Wi-Fi, управление посредством WEB и SSH интерфейса, а также дает возможность беспроводной коммутации мобильных устройств операторов комплекса с АРМ;
- модуль для удаленного подключения USB устройств, который обеспечивает дистанционное подключение до 4-х USB устройств, находящихся внутри БОЭ к удаленному рабочему месту посредством сети Ethernet.
- модуль питания с удаленным управлением, который обеспечивает электрическое питание комплекса, а также удаленное, отдельное или общее,
включение/выключение/перезагрузку видеокамеры, тепловизора, USB устройств и перезагрузку модуля коммутации через WEB интерфейс.
АРМ обеспечивает возможность оператора управления комплексом и его элементами. Осуществляет обмен информацией с БОЭ и её обработку. Реализует возможность выявления людей с повышенной температурой. В состав АРМ для работы с одним или двумя БОЭ входит: ноутбук, принтер, 3G/4G модем для организации удалённого сервисного обслуживания комплекса, программное обеспечение (ПО) ПЕРГАМЕД-Барьер, USB-ключ к ПО ПЕРГАМЕД-Барьер для защиты и лицензирования.
При объединении трёх и более БОЭ в один комплекс для работы оператора осуществляется замена отдельных АРМ на сервер АРМ использующую следующую конфигурацию: сервер, принтер, планшетный компьютер, 3G/4G модем для организации удалённого сервисного обслуживания комплекса, программное обеспечение (ПО) ПЕРГАМЕД-Барьер.
БОЭ конструктивно выполнен в прямоугольном корпусе из алюминия, на лицевой панели которого размещены объективы тепловизора и видеокамеры. На верхней части корпуса размещены шасси для крепления к кронштейну, разъемы для Ethernet-кабеля и кабеля питания.
ПО позволяет отображать, хранить и просматривать архивную «тревожную» информацию в базе данных, а также имеет возможность её вывода для оператора в виде акта для печати на принтер, в виде видеоролика или фотографии человека с повышенной температурой с указанием значений температуры, времени и места обнаружения на мониторе сервера, дисплее ноутбука или экране планшетного компьютера оператора при использовании планшетного компьютера для отображения «тревожной» информации о выявленных людях с повышенной температурой.
Фотография общего вида БОЭ, входящих в состав комплексов аппаратно-программных «ПЕРГАМЕД-Барьер» приведена на рисунке 1. Общий вид структурной схемы комплексов представлен на рисунке 2. ------------------------
Место пломбирования
Место нанесения заводского номера

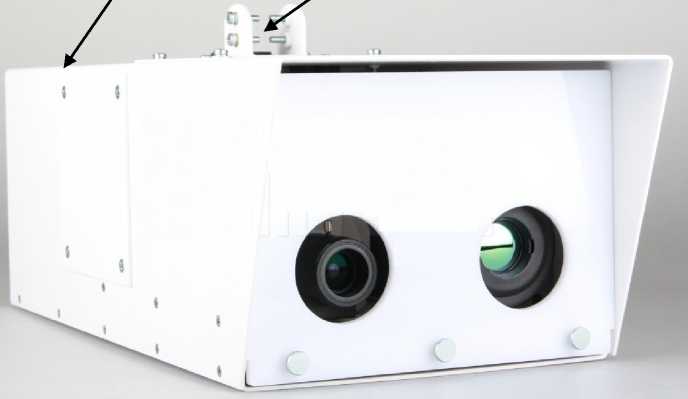

Рисунок 1 - Общий вид БОЭ, входящих в состав комплексов аппаратно-программных «ПЕРГАМЕД-Барьер»

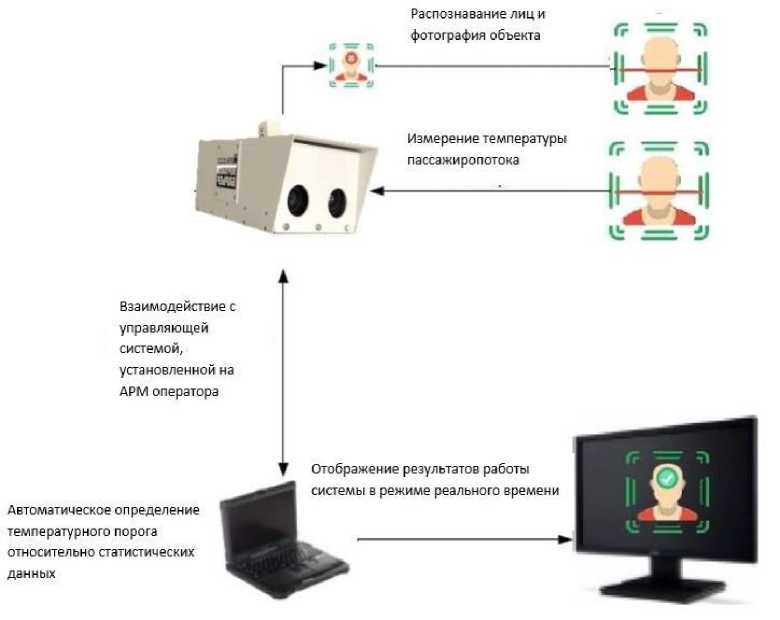

Рисунок 2 - Общий вид структурной схемы комплекса
Пломбирование комплексов осуществляется при помощи голографической наклейки, нанесенное на боковую часть в месте крепления кожуха. Заводской номер наносится в виде наклейки на корпус БОЭ. Конструкция корпуса средства измерений не предусматривает возможности нанесения знака поверки.
Программное обеспечение
Программное обеспечение (ПО) комплексов состоит из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, которое загружается в тепловизор, входящий в состав БОЭ, на предприятии-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.0772014 конструкция БОЭ исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные встроенного ПО - отсутствуют.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий»..
Автономное ПО комплексов можно разделить на два типа. Первый тип (идентификационное наименование «СКВ Клиент» или «SpecLab GOAL Thermo-2») предназначен для выявления людей с повышенной температурой, а также позволяет отображать, хранить и просматривать архивную информацию в базе данных. ПО получает данные от тепловизора о месте нахождение зоны с повышенной температурой, сопоставляет обнаруженную зону с соответствующей зоной на видеоизображении, полученном с видеокамеры, отображает на экране компьютера значение максимальной температуры в выделенной области и выводит видеоизображение, инфракрасное изображение и численные значения температур на панель тревожных событий. Система распознавания лиц автономной части ПО исключает формирование повторных тревожных сообщений.
Второй тип с идентификационным наименованием «Конфигуратор АПК Пергамед Барьер» устанавливается на ПК и предназначен только для подтверждения соответствия метрологических характеристик комплексов, указанным в Таблице 1.
Технические характеристики
Метрологические характеристики тепловизоров, входящих в состав комплексов аппаратно-программных «ПЕРГАМЕД-Барьер» приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от +20 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне температур от +20 до +32 °С не включ. - в диапазоне температур от +32 до +44 °С включ. - в диапазоне температур св. +44 до +50 °С |
±1,0 ±0,6 ±1,0 |
|
Разрешающая способность при измерении температуры, °С |
0,1 |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,04 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Углы поля зрения, по горизонтали |
от 28° до 32° |
|
Углы поля зрения, по вертикали |
от 19° до 25° |
|
Минимальное фокусное расстояние, мм |
от 11 до 13 |
Основные технические характеристики тепловизоров, входящих в состав комплексов аппаратно-программных «ПЕРГАМЕД-Барьер» приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Количество пикселей матрицы детектора тепловизора, пикселихпиксели, не менее |
382x288 |
|
Запись изображений или частота обновлений тепловизора, Гц |
80 |
Основные технические характеристики БОЭ приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение |
|
Масса , кг, не более |
10 |
|
Габаритные размеры, мм (высота х ширина х длина) |
200x150x410 |
|
Напряжение питания, В |
от 200 до 240 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от 0 до +50 от -50 до +50 (для наружного исполнения) не более 90 (без конденсации) |
|
Средняя наработка до отказа, ч, не менее |
87600 |
|
Средний срок службы, лет, не менее |
10 |
Таблица 4 - Основные технические характеристики видеокамер, входящих в состав комплексов аппаратно-программных «ПЕРГАМЕД-Барьер» приведены в таблице 5._______
|
Наименование характеристики |
Значение |
|
Наименование характеристики |
Значение |
|
Матрица |
CMOS |
|
Чувствительность, лк |
0,005 0,0005 0 (с тепловизором) |
|
Крепление объектива |
C/CS |
|
Фокусировка |
ABF |
|
Регулировка диафрагмы |
P-Iris |
|
Режим «День/ночь» |
механический ИК-фильтр с автопереключением |
|
Фокусное расстояние, в мм |
от 8 до 50 |
|
Коэффициент увеличения |
10 |
|
Управление питанием |
автоматическое (DC Type) |
|
Управление фокусировкой |
ручное |
|
Управление увеличением |
ручное |
|
Углы поля зрения, по горизонтали* по вертикали |
51°59'х39°12' 5°24'х4°05' 39°12'х29°30' 4°05'х3°05' |
|
Минимальное расстояние до объекта, м |
0,3 |
|
Диапазон фокусировки (от передней линзы), м, не более |
0,3 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации на комплексы (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус БОЭ.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок электронно-оптический (БОЭ) в составе: - видеокамера - тепловизор - Wi-Fi роутер - коммутатор - блок удаленного управления питанием элементов - сервисный модуль USB network-hub - Система внутренней термостабилизации( ) |
Пергамед - Барьер ОБ |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
|
Автоматизированное рабочее место (АРМ) в составе: - ноутбук - принтер - пакет ПО Пергамед-Барьер - сервер1 ) (**) - планшетный компьютер1 ) |
Пергамед - Барьер АРМ |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
|
Руководство по эксплуатации |
ПРТД.425152.258 РЭ |
1 экз. |
|
Методика поверки |
МП 207-016-2020 с изменением № 1 |
по запросу |
|
Паспорт |
ПРТД.425152.258 ПС |
1 шт. |
|
Ящик укладочный |
КПУ-01 |
1 шт. |
|
Примечания: (*) () - для наружного исполнения (**) - при работе с тремя и более БОЭ | ||
Сведения о методиках (методах) измерений приведены в разделе 4 Руководства по эксплуатации.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 4215-258-52398851-2020 Аппаратно-программные комплексы «ПЕРГАМЕД-Барьер». Технические условия.
