Комплексы программно-аппаратные wiSLA
| Номер в ГРСИ РФ: | 79028-20 |
|---|---|
| Производитель / заявитель: | ООО "НТЦ Веллинк", г.Москва |
Комплексы программно-аппаратные wiSLA (далее - комплексы) предназначены для измерений продолжительности сеанса передачи данных и количества переданной (принятой) информации (данных) при тестировании сетей передачи данных.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79028-20 |
| Действует | по 01.09.2030 |
| Наименование | Комплексы программно-аппаратные |
| Модель | wiSLA |
| Приказы |
№1203 от
16.06.2025
— О продлении срока действия утвержденных типов средств измерений
№1448 от
16.07.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 267da33d-c135-ec45-3984-51c8835ff86a |
Производитель / Заявитель
ООО «НТЦ Веллинк», РОССИЯ, 105484, г. Москва, вн.тер.г. м. о. Северное Измайлово, ул. 13-я Парковая, д. 28, к. 2, кв. 54
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
ЛВЕТ 425760.51.001 МП Государственная система обеспечения единства измерений. Комплексы программно-аппаратные wiSLA. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 472 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
79028-20: Описание типа
2020-79028-20.pdf
Файл устарел
|
Скачать | 240.5 КБ | |
|
79028-20: Методика поверки
2020-mp79028-20.pdf
Файл устарел
|
Скачать | 4.1 MБ | |
|
79028-20: Описание типа
2025-79028-20.pdf
Файл устарел
|
Скачать | 592.3 КБ | |
|
79028-20: Описание типа
2025-79028-20-1.pdf
|
Скачать | 592.3 КБ | |
|
79028-20: Методика поверки
ЛВЕТ 425760.51.001 МП
2020-mp79028-20-1.pdf
|
Скачать | 4.1 MБ |
Описание типа
Назначение
Комплексы программно-аппаратные wiSLA (далее - комплексы) предназначены для измерений продолжительности сеанса передачи данных и количества переданной (принятой) информации (данных) при тестировании сетей передачи данных.
Описание
Принцип действия комплексов основан на формировании тестовых пакетов с цифровой информацией, отправке пакетов в сеть передачи данных, приеме пакетов из сети и анализе их с целью измерений параметров передачи цифровой информации через сеть передачи данных.
Конструктивно аппаратная часть комплекса состоит из измерительных зондов wiProbe (далее - зонды), размещаемых на узлах сети передачи данных. Специальное программное обеспечение (далее - ПО) wiSLA 2.0 (well integrated SLA 2.0) осуществляет мониторинг состояния и управление работой комплексов, обработку и хранение данных, полученных в результате проводимых измерений.
Зонды выпускаются в модификациях, обозначаемых wiProbe WPE-xxx, где ххх -числовой код модификации. Зонды выпускаются в различных конструктивных исполнениях, цветовых оформлениях и вариантах электропитания. Конструктивное исполнение, цветовое оформление и тип электропитания не затрагивают внутреннюю архитектуру и технические характеристики зондов и не влияют на их метрологические характеристики. Комплексы обеспечивают проведение измерений на сетях передачи данных с электрическими и оптическими интерфейсами Ethernet со скоростями до 100 Гбит/с.

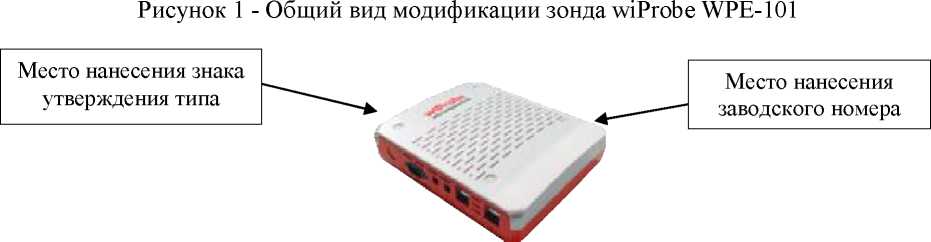

Общий вид зондов в модификациях от wiProbe WPE-101 до wiProbe WPE-120 приведен на рисунках 1-20.
Схема пломбировки от несанкционированного доступа представлена на рисунке 21.
Место нанесения знака
утверждения типа
Место нанесения заводского номера

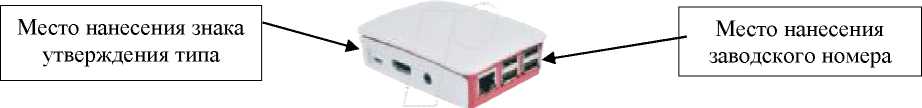

a - настольное исполнение вариант 1
Место нанесения знака
утверждения типа
Место нанесения заводского номера
b - настольное исполнение вариант 2
Место нанесения знака
утверждения типа
Место нанесения заводского номера
c - настольное исполнение вариант 3
Рисунок 2 - Общий вид модификации зонда wiProbe WPE-102
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 3 - Общий вид модификации зонда wiProbe WPE-103
Рисунок 4 - Общий вид модификации зонда wiProbe WPE-104
Рисунок 5 - Общий вид модификации зонда wiProbe WPE-105
Место нанесения знака утверждения типа
Рисунок 6 - Общий вид модификации зонда wiProbe WPE-106
Место нанесения заводского номера
Рисунок 7 - Общий вид модификации зонда wiProbe WPE-107
Рисунок 8 - Общий вид модификации зонда wiProbe WPE-108
Рисунок 9 - Общий вид модификации зонда wiProbe WPE-109
Место нанесения знака
утверждения типа
Место нанесения заводского номера
a) настольное исполнение в пластиковом корпусе
c) исполнение для установки одного зонда в стойку 19
Место нанесения знака
утверждения типа
Место нанесения заводского номера

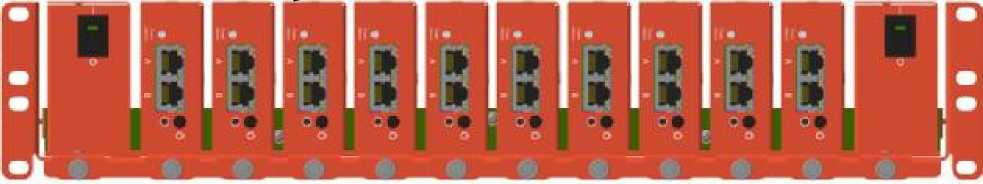

d) исполнение для установки нескольких зондов в стойку 19"
Рисунок 10 - Общий вид модификации зонда wiProbe WPE-110
b) исполнение для установки одного зонда в стойку 19
Место нанесения заводского номера
Место нанесения знака утверждения типа

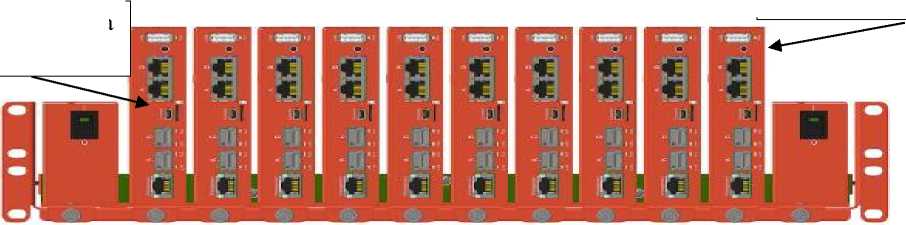

с) исполнение для установки нескольких зондов в стойку 19"
Рисунок 11 - Общий вид модификации зонда wiProbe WPE-111
Рисунок 12 - Общий вид модификации зонда wiProbe WPE-112

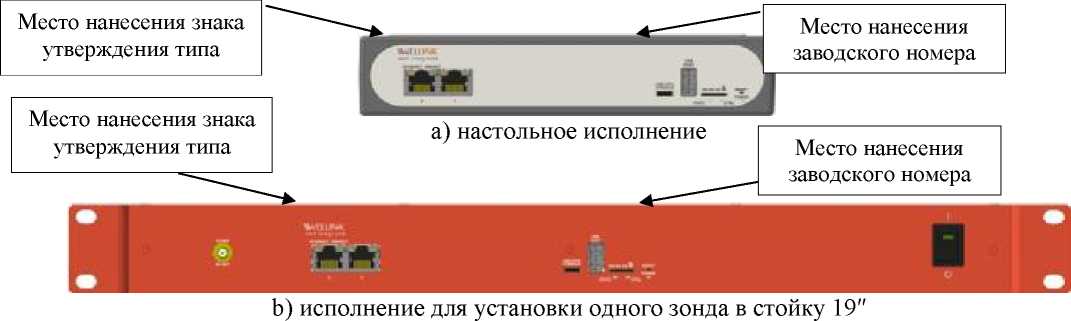

a) настольное исполнение
Место нанесения знака
утверждения типа
утверждения типа
Место нанесения заводского номера
b) исполнение для установки одного зонда в стойку 19"
Место нанесения знака
Место нанесения заводского номера
Рисунок 13 - Общий вид модификации зонда wiProbe WPE-113
Рисунок 15 - Общий вид модификации зонда wiProbe WPE-115
Рисунок 16 - Общий вид модификации зонда wiProbe WPE-116
Рисунок 17 - Общий вид модификации зонда wiProbe WPE-117
Место нанесения знака
Место нанесения заводского номера
утверждения типа
настольное исполнение
Место нанесения знака
утверждения типа
Место нанесения заводского номера
b) исполнение для установки одного зонда в стойку 19
Рисунок 18 - Общий вид модификации зонда wiProbe WPE-118
Место нанесения знака
утверждения типа
WUINK
Место нанесения заводского номера

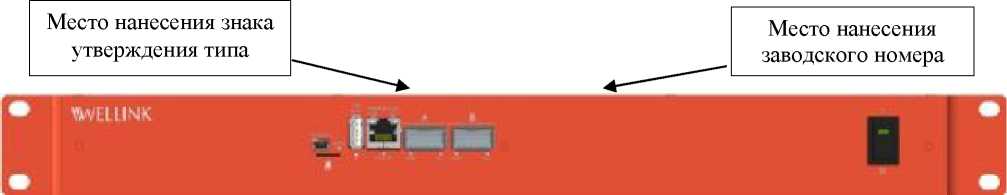

Рисунок 19 - Общий вид модификации зонда wiProbe WPE-119
Рисунок 20 - Общий вид модификации зонда wiProbe WPE-120
Место пломбировки

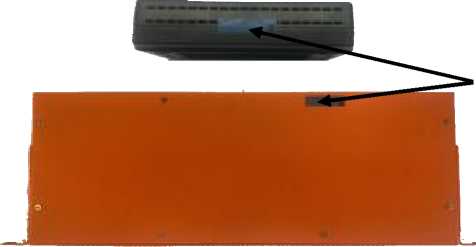

Рисунок 21 - Схема пломбировки зондов от несанкционированного доступа
Заводской номер, состоящий из арабских цифр и букв латинского алфавита, наносится на этикетку, выполненную типографским способом, на переднюю или заднюю панель комплекса в виде наклейки. Формат нанесения заводского номера буквенно-цифровой.
Нанесение знака поверки на корпус приборов не предусмотрено.
Программное обеспечение
Встроенное ПО wiSLA с управляющими функциями состоят из аппаратной части, зондов с установленным ПО SLAMON, размещаемых на узлах сети передачи данных и специального ПО wiSLA 2.0 (well integrated SLA 2.0), которое осуществляет мониторинг состояния и управление работой wiSLA, обработку и хранение данных, полученных в результате проводимых измерений. ПО wiSLA 2.0 (well integrated SLA 2.0) устанавливается на универсальный внешний персональный компьютер. ПО SLAMON осуществляет отправку полученных результаты измерений в ПО wiSLA 2.0 (well integrated SLA 2.0).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
wiSLA 2.0 (well integrated SLA 2.0) |
SLAMON |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.0 |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений продолжительности сеанса передачи данных, с |
от 1 до 86400 |
|
Пределы допускаемой абсолютной погрешности измерений продолжительности сеанса передачи данных, с |
±0,2 |
|
Диапазон измерений количества переданной (принятой) информации (данных), байт |
от 1 до 1012 |
|
Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации (данных), байт: К < 10 Мбайт К > 10 Мбайт |
10 10-4 • к* |
|
* где К - количество передаваемой информации (данных) в байтах | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания модификаций зондов: | |
|
- wiProbe WPE-101, wiProbe WPE-102, wiProbe WPE-103, wiProbe WPE-106, wiProbe WPE-107, wiProbe WPE-108, wiProbe WPE-109 - wiProbe WPE-104, wiProbe WPE-105 - wiProbe WPE-110 настольное исполнение в пластиковом корпусе, настольное исполнение в металлическом корпусе исполнение для установки одного зонда в стойку 19"; исполнение для установки нескольких зондов в стойку 19" |
220 В переменного тока частотой 50 Гц 220 В переменного тока частотой 50 Гц или от 36 до 72 В постоянного тока 220 В переменного тока частотой 50 Гц 220 В переменного тока частотой 50 Гц или от 36 до 72 В постоянного тока |
|
Напряжение питания модификаций зондов: | |
|
- wiProbe WPE-111 настольное исполнение в металлическом корпусе исполнение для установки одного зонда в стойку 19"; |
220 В переменного тока частотой 50 Гц 220 В переменного тока частотой |
|
Наименование характеристики |
Значение |
|
исполнение для установки нескольких зондов в стойку |
50 Гц или от 36 до 72 В постоянного |
|
19" |
тока |
|
- wiProbe WPE-112 | |
|
настольное исполнение в пластиковом корпусе |
220 В переменного тока частотой 50 |
|
Гц | |
|
настольное исполнение в металлическом корпусе | |
|
220 В переменного тока частотой 50 Гц | |
|
или от 36 до 72 В постоянного тока | |
|
- wiProbe WPE-113 | |
|
настольное исполнение в пластиковом корпусе |
220 В переменного тока частотой 50 |
|
Гц | |
|
настольное исполнение в металлическом корпусе | |
|
220 В переменного тока частотой 50 | |
|
Гц или от 36 до 72 В постоянного тока | |
|
- wiProbe WPE-114, wiProbe WPE-115, wiProbe WPE- | |
|
116, wiProbe WPE-117 |
3,3 В постоянного тока |
|
- wiProbe WPE-118, wiProbe WPE-119, wiProbe WPE-120 |
220 В переменного тока частотой 50 |
|
Гц или от 36 до 72 В постоянного тока | |
|
Габаритные размеры модификаций зондов, мм, не более | |
|
- wiProbe WPE-101 | |
|
настольное исполнение вариант 1 | |
|
ширина |
56 |
|
длина |
51 |
|
высота |
35 |
|
настольное исполнение вариант 2 | |
|
ширина |
64 |
|
длина |
45 |
|
высота |
18 |
|
настольное исполнение вариант 3 | |
|
ширина |
100 |
|
длина |
100 |
|
высота |
20 |
|
- wiProbe WPE-102 | |
|
ширина |
130 |
|
длина |
145 |
|
высота |
35 |
|
- wiProbe WPE-103 | |
|
ширина |
130 |
|
длина |
145 |
|
высота |
35 |
|
- wiProbe WPE-104 | |
|
ширина |
482,6 |
|
длина |
202,5 |
|
высота |
43,7 |
|
- wiProbe WPE-105 | |
|
ширина |
482,6 |
|
длина |
252,5 |
|
высота |
43,7 |
|
Наименование характеристики |
Значение |
|
- wiProbe WPE-106 | |
|
ширина |
156 |
|
длина |
185 |
|
высота |
52 |
|
- wiProbe WPE-107 | |
|
ширина |
97 |
|
длина |
70 |
|
высота |
25 |
|
- wiProbe WPE-108 | |
|
ширина |
110 |
|
длина |
70 |
|
высота |
45 |
|
- wiProbe WPE-109 | |
|
ширина |
110 |
|
длина |
70 |
|
высота |
45 |
|
- wiProbe WPE-110 | |
|
настольное исполнение в пластиковом корпусе | |
|
ширина |
154 |
|
длина |
84 |
|
высота |
38 |
|
настольное исполнение в металлическом корпусе | |
|
ширина |
152 |
|
длина |
75 |
|
высота |
30 |
|
исполнение для установки одного зонда в стойку 19" | |
|
ширина |
482,6 |
|
длина |
202,5 |
|
высота |
43,7 |
|
исполнение для установки нескольких зондов в стойку | |
|
19" | |
|
ширина |
482,6 |
|
длина |
201,5 |
|
высота |
88,4 |
|
- wiProbe WPE-111 настольное исполнение в | |
|
металлическом корпусе | |
|
ширина |
162 |
|
длина |
116 |
|
высота |
31 |
|
исполнение для установки одного зонда в стойку 19" | |
|
ширина |
482,6 |
|
длина |
202,5 |
|
высота |
43,7 |
|
исполнение для установки нескольких зондов в стойку | |
|
19" | |
|
ширина | |
|
длина |
482,6 |
|
высота |
201,5 |
|
- wiProbe WPE-112 |
128,5 |
|
настольное исполнение в пластиковом корпусе | |
|
ширина |
200 |
|
длина |
130 |
|
высота |
42,5 |
|
Наименование характеристики |
Значение |
|
исполнение для установки одного зонда в стойку 19" | |
|
ширина |
482,6 |
|
длина |
203,5 |
|
высота |
43,7 |
|
- wiProbe WPE-113 | |
|
настольное исполнение в пластиковом корпусе | |
|
ширина |
200 |
|
длина |
130 |
|
высота |
42,5 |
|
исполнение для установки одного зонда в стойку 19" | |
|
ширина |
482,6 |
|
длина |
203,5 |
|
высота |
43,7 |
|
- wiProbe WPE-114 | |
|
ширина |
79,8 |
|
длина |
13,9 |
|
высота |
10,8 |
|
- wiProbe WPE-115 | |
|
основной блок | |
|
ширина |
25 |
|
длина |
25 |
|
высота |
100 |
|
кабель | |
|
ширина |
12 |
|
длина |
15 |
|
высота |
430 |
|
модуль | |
|
ширина |
15 |
|
длина |
17 |
|
высота |
70 |
|
wiProbe WPE-116 | |
|
ширина |
79,8 |
|
длина |
13,9 |
|
высота |
10,8 |
|
- wiProbe WPE-117 | |
|
основной блок | |
|
ширина |
25 |
|
длина |
25 |
|
высота |
100 |
|
кабель | |
|
ширина | |
|
длина |
12 |
|
высота |
15 |
|
модуль |
430 |
|
ширина | |
|
длина |
15 |
|
высота |
17 |
|
- wiProbe WPE-118 |
70 |
|
настольное исполнение в металлическом корпусе | |
|
ширина |
482,6 |
|
длина |
203,5 |
|
высота |
43,7 |
|
Наименование характеристики |
Значение |
|
исполнение для установки одного зонда в стойку 19" | |
|
ширина |
117 |
|
длина |
102,5 |
|
высота |
41 |
|
- wiProbe WPE-119 | |
|
ширина |
482,6 |
|
длина |
252,5 |
|
высота |
43,7 |
|
- wiProbe WPE-120 | |
|
ширина |
482,6 |
|
длина |
300 |
|
высота |
43,7 |
|
Масса модификаций зондов, кг, не более | |
|
- wiProbe WPE-101, wiProbe WPE-102, wiProbe WPE-103, | |
|
wiProbe WPE-107, wiProbe WPE-109 |
0,3 |
|
- wiProbe WPE-104 |
3 |
|
- wiProbe WPE-105 |
3,5 |
|
- wiProbe WPE-106 |
0,5 |
|
- wiProbe WPE-108 |
0,25 |
|
- wiProbe WPE-110: | |
|
настольное исполнение в пластиковом корпусе |
0,3 |
|
настольное исполнение в металлическом корпусе |
0,5 |
|
исполнение для установки одного зонда в стойку 19" |
3 |
|
исполнение для установки нескольких зондов в стойку |
7 |
|
19" | |
|
- wiProbe WPE-111 | |
|
настольное исполнение в металлическом корпусе |
0,6 |
|
исполнение для установки одного зонда в стойку 19" |
3 |
|
исполнение для установки нескольких зондов в стойку |
8,5 |
|
19" | |
|
- wiProbe WPE-112 | |
|
настольное исполнение в пластиковом корпусе |
0,500 |
|
исполнение для установки одного зонда в стойку 19" |
3 |
|
- wiProbe WPE-113 | |
|
настольное исполнение в пластиковом корпусе |
0,500 |
|
исполнение для установки одного зонда в стойку 19" |
3 |
|

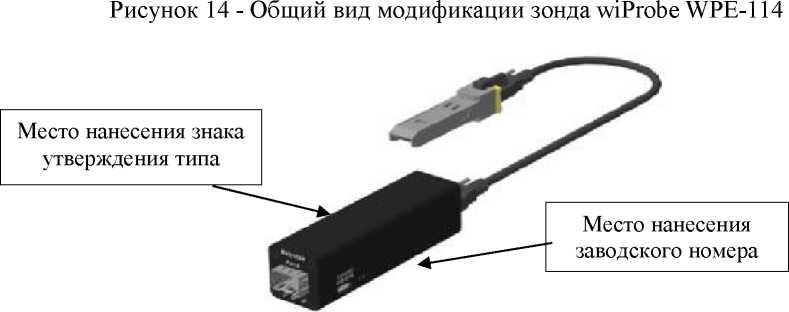

- wiProbe WPE-114 |
0,1 |
|
- wiProbe WPE-115 |
0,2 |
|
- wiProbe WPE-116 |
0,1 |
|
- wiProbe WPE-117 |
0,2 |
|
- wiProbe WPE-118 | |
|
настольное исполнение в металлическом корпусе |
3 |
|
исполнение для установки одного зонда в стойку 19" |
0,5 |
|
- wiProbe WPE-119 |
3 |
|
- wiProbe WPE-120 |
3 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа (мм рт.ст.) |
от 0 до +55 от 10 до 80 от 84 до 106,7 (от 630 до 800) |

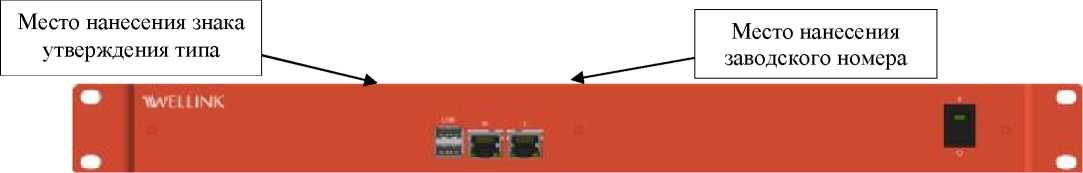

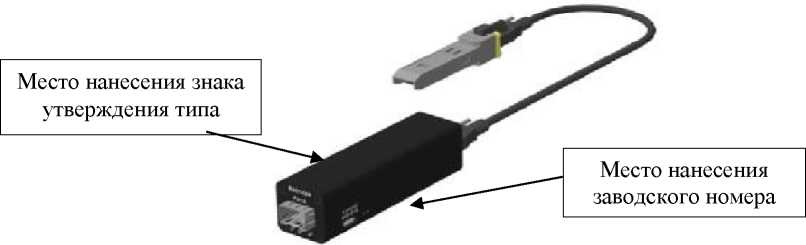

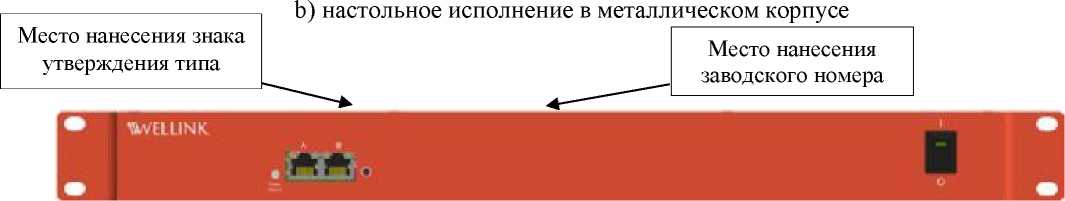

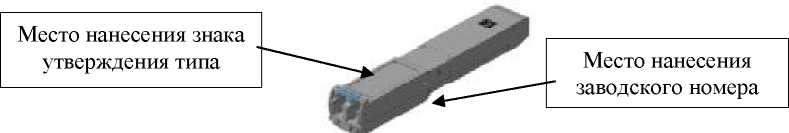

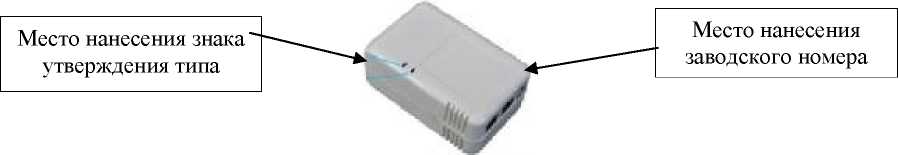

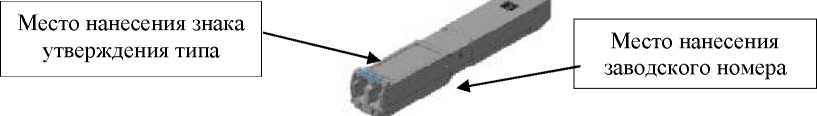

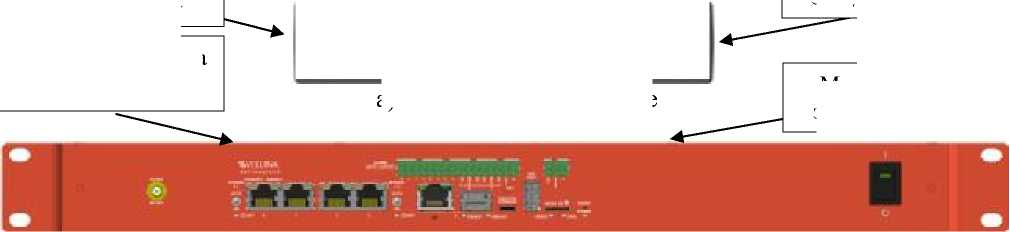

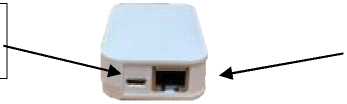

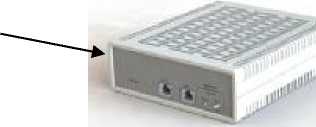

Знак утверждения типа
наносится на переднюю или заднюю панель комплекса в виде наклеиваемой этикетки и титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 4 - Комплектность комплекса
|
Наименование |
Обозначение |
Количество |
|
Комплекс программно-аппаратный wiSLA выбранной модификации |
- |
1 шт. |
|
Кабель Ethernet |
- |
1 шт. |
|
CD-диск с ПО и документацией |
- |
1 шт. |
|
Методика поверки |
- |
1 шт. |
|
Руководство по эксплуатации |
ЛВЕТ.425760.002 РЭ |
1 шт. |
Сведения о методах измерений
приведены в разделе 4 «Использование по назначению» документа ЛВЕТ.425760.002 РЭ «Комплексы программно-аппаратные wiSLA. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объёмов (количества) цифровой информации (данных), передаваемых по каналам интернет и телефонии;
ЛВЕТ.425760.120 ТУ «Комплексы программно-аппаратные wiSLA. Технические условия».
Смотрите также
