Твердомеры переносные Роквелла ТПР

Номер в ГРСИ РФ: 79055-20
Категория: Твердомеры
Производитель / заявитель: ООО "Метротест", г.Нефтекамск
Нужна поверка? Найдите поверителя на сайте www.ktopoverit.ru

Твердомеры переносные Роквелла ТПР (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла.

Скачать

79055-20: Описание типа СИ Скачать 182.3 КБ
79055-20: Методика поверки Скачать 4.4 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 79055-20
Наименование Твердомеры переносные Роквелла
Модель ТПР
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 01.09.2025
Производитель / Заявитель

ООО "Метротест", г.Нефтекамск

РОССИЯ


Назначение

Твердомеры переносные Роквелла ТПР (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла.

Описание

Принцип действия твердомеров основан на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника.

Твердомеры состоят из механизма нагрузки и разгрузки, механизма крепления к образцу, отсчетного устройства контроля нагрузки.

Измеренное значение твердости по шкале Роквелла отсчитывается по барабанной шкале или отображается на дисплее (в зависимости от модификации).

Твердомеры выпускаются в 11 модификациях ТПР-150/400-ВЦА, ТПР-150/800-ВЦА, ТПР-150/1600-ВЦА, ТПР-150-ВМЦ, ТПР-150-ВМА, ТПР-150-100/75-ВМСА, ТПР-150-200/250-ВМСА,    ТПР-150-200/100-ВМСА,    ТПР-150-500/300-ВМСА,

ТПР-150-50/50-ВСА, ТПР-150-25/25-ВСА, которые отличаются способом приложения нагрузки, устройством крепления к поверхности образца и видом отсчетного устройства контроля нагрузки.

Структура условного обозначения твердомеров:

ТПР-150/ХХХХ-УУУ/222-АВС, где ТПР - твердомер переносной Роквелла;

150 - максимальная испытательная нагрузка, Н;

ХХХХ - максимальный диаметр образца, мм;

YYYY - расстояние от индентора до стола, мм;

ZZZ - расстояние от центра индентора до стенки твердомера, мм;

А - способ приложения нагрузки (В - механический винтовой, ВМ - механический винтовой с маховиком);

В - вид устройства крепления к поверхности образца (М - магнитное, С - струбцина, Ц - цепное);

С - вид отсчетного устройства контроля нагрузки (А - аналоговый индикатор, Ц - цифровой индикатор).

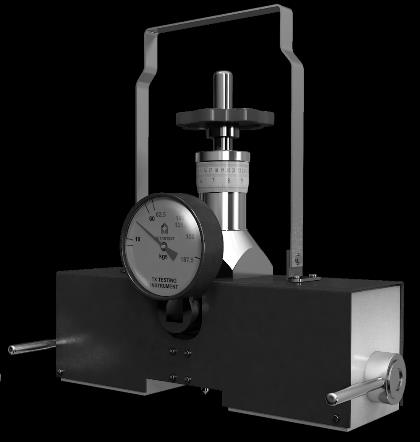

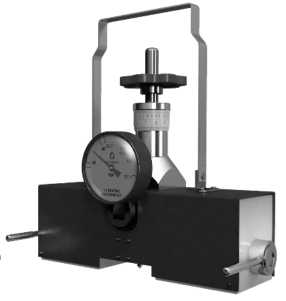

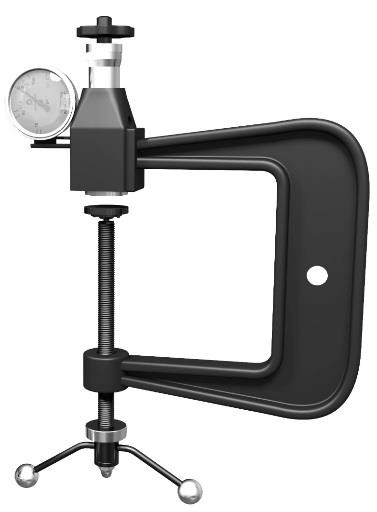

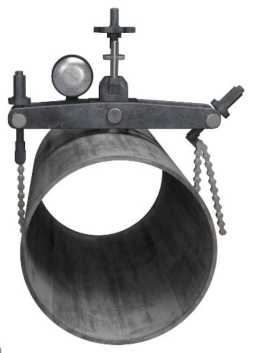

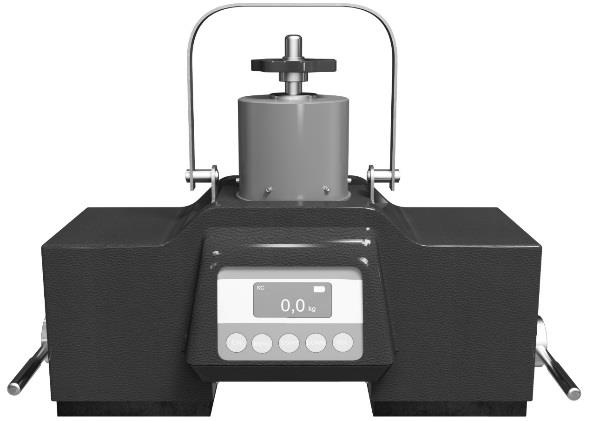

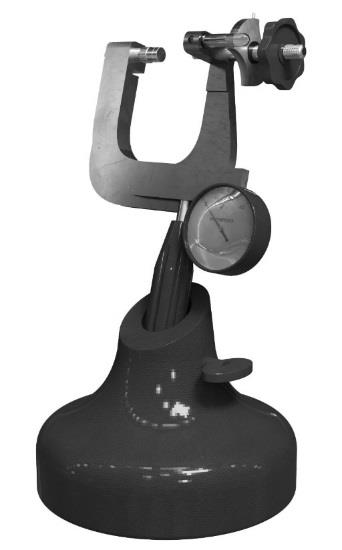

Общий вид твердомеров представлен на рисунке 1.

д)

Пломбирование твердомеров переносных Роквелла ТПР не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) твердомеров ТПР-150-ВМЦ позволяет выбрать шкалу, задать время выдержки образца под установленной нагрузкой и вести мониторинг процесса испытания.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

M-Test Твердомер

Номер версии (идентификационный номер) ПО

2.0

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Испытательные нагрузки для шкал

Роквелла, Н (кгс)

- предварительные

98,07 (10)

- основные

588,4 (60); 980,7 (100); 1471 (150)

Пределы допускаемой относительной

погрешности предварительных

±2,0

испытательных нагрузок для шкал

Роквелла, %

Пределы допускаемой относительной

погрешности основных испытательных

±0,5

нагрузок для шкал Роквелла, %

Диапазон измерений твердости по

от 70 до 93 HRA; от 25 до 100 HRB

шкалам Роквелла

от 20 до 70 HRC

Пределы допускаемой абсолютной

погрешности измерений твердости по

шкалам Роквелла в поддиапазонах

от 70 до 93 HRA

±1,2 HRA

от 25 до 100 HRB

±2,0 HRB

от 20 до 35 HRC включ.

±2,0 HRC

св. 35 до 55 HRC включ.

±1,5 HRC

св. 55 до 70 HRC

±1,0 HRC

Наименование

характеристики

Значение для модификаций

ТПР-

150/400-

ВЦА

ТПР-

150/800-

ВЦА

ТПР-

150/1600

-ВЦА

ТПР-

150-

ВМЦ

ТПР-

150-

ВМА

ТПР-

150

100/75-

ВМСА

ТПР-

150

200/250-

ВМСА

ТПР-

150

200/100-

ВМСА

ТПР-

150

500/300-

ВМСА

ТПР-

150

50/50-

ВСА

ТПР-

150

25/25-

ВСА

Напряжение питания, В

4,5

Потребляемая мощность, Вт, не более

1

Габаритные размеры твердомера, мм, не более

-    высота

-    ширина

-    длина

470

270

700

240

105

250

500

70

285

600

70

460

600

70

310

900

70

510

230

80

210

230

80

190

Расстояние от центра индентора до стенки твердомера, мм, не более

32

75

250

100

300

50

25

Расстояние от индентора до стола, мм, не более

100

200

200

500

50

25

Габаритные размеры плоских образцов, мм, не более

-    высота

-    ширина

-    длина

5

60

195

5

60

180

Габаритные размеры цилиндрических образцов, мм, не более

-    диаметр

-    длина

-    толщина стенки

400

800

1600

60

200

8

Масса, кг, не более

5,0

7,0

12,0

6,0

5,0

3,0

6,0

4,0

8,0

2,0

1,0

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +15 до +35

от 45 до 80 от 84,0 до 106,7

Срок службы, лет, не менее

10

Знак утверждения типа

наносится на боковую поверхность корпуса твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Твердомер переносной Роквелла ТПР

1 шт.

Индентор 0 1,588 мм

1 шт.

Алмазный наконечник НК

1 шт.

Меры твердости

1 к-т

Цепь*

1 шт.

Увеличительное стекло*

2 шт.

Стол (основание)*

1 шт.

Стол V-образный*

1 шт.

Ножка для стола*

2 шт.

Подставка*

1 шт.

Контейнер для хранения элементов питания*

1 шт.

Зарядное устройство для аккумуляторов*

1 шт.

Ключ гаечный*

1 шт.

Кейс

1 шт.

Руководство по эксплуатации

1 экз.

Паспорт

1 экз.

Упаковочный лист

1 экз.

Гарантийный талон

1 экз.

Методика поверки

МП 33-261-2020

1 экз.

* в зависимости от заказа

Поверка

осуществляется по документу МП 33-261-2020 «ГСИ. Твердомеры переносные Роквелла ТПР. Методика поверки», утверждённому УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» «12» мая 2020 г.

Основные средства поверки:

- эталонные меры твердости по шкалам Роквелла, 2-го разряда по Государственной поверочной схеме для средств измерений твердости по шкалам Роквелла и Супер-Роквелла, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. №3462, со значениями (83 ± 3) HRA, (90 ± 10) HRB, (25 ± 5) HRC, (45 ± 5) HRC, (65 ± 5) HRC.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. №3462 «Государственная поверочная схема для средств измерений твердости по шкалам Роквелла и Супер-Роквелла»

МРСЕ.441118.018 ТУ Твердомеры переносные Роквелла ТПР. Технические условия
