Анализаторы цепей векторные Р4М-40
| Номер в ГРСИ РФ: | 79078-20 |
|---|---|
| Производитель / заявитель: | ЗАО "НПФ "МИКРАН", г.Томск |
Анализаторы цепей векторные Р4М-40 предназначены для измерения комплексных коэффициентов передачи и отражения (S-параметров) двухполюсников и четырехполюсников в коаксиальных волноводах с диаметрами поперечных сечений 2,4/1,042 мм.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79078-20 |
| Наименование | Анализаторы цепей векторные |
| Модель | Р4М-40 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 01.09.2025 |
Производитель / Заявитель
АО "НПФ "МИКРАН", г.Томск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 22 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 22 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 28.04.2024 |
Поверители
Скачать
| 79078-20: Описание типа СИ | Скачать | 123.7 КБ | |
| 79078-20: Методика поверки РТ-МП-6421-441-2020 | Скачать | 9 MБ |
Описание типа
Назначение
Анализаторы цепей векторные Р4М-40 предназначены для измерения комплексных коэффициентов передачи и отражения (S-параметров) двухполюсников и четырехполюсников в коаксиальных волноводах с диаметрами поперечных сечений 2,4/1,042 мм.
Описание
Принцип действия анализаторов цепей векторных Р4М-40 основан на принципе рефлектометра - раздельного выделения измерительных сигналов: падающего, прошедшего через измеряемый СВЧ четырехполюсник и отраженных от его входов, преобразования их в опорный и измеряемые сигналы, формирования напряжений, пропорциональных этим сигналам, и дальнейшего дискретного преобразования этих напряжений с целью цифровой обработки и индикации измеряемых величин. Выделение измерительных сигналов производится с помощью направленных ответвителей.
Анализаторы цепей векторные Р4М-40 совмещают в себе синтезированный источник сигнала, измеритель S-параметров и настраиваемый приемник в одном корпусе. В состав анализатора цепей векторного входят: синтезатор частот, две пары направленных ответвителей, два опорных и два измерительных приемника, блок сбора данных и управления, источник питания.
Конструктивно анализаторы цепей векторные Р4М-40 выполнены в металлическом корпусе и работают под управлением персонального компьютера с операционной системой Windows.
В анализаторах цепей векторных Р4М-40 предусмотрены однопортовая, полная двухпортовая, однонаправленная двухпортовая калибровка, нормализация частотной характеристики тракта передачи или отражения и соответствующая векторная коррекция составляющих систематической погрешности измерений. Калибровка (нормирование характеристик) анализатора цепей векторного Р4М-40 выполняется с использованием набора калибровочных мер.
Общий вид анализаторов цепей векторных Р4М-40 и обозначение места нанесения знака утверждения типа приведены на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

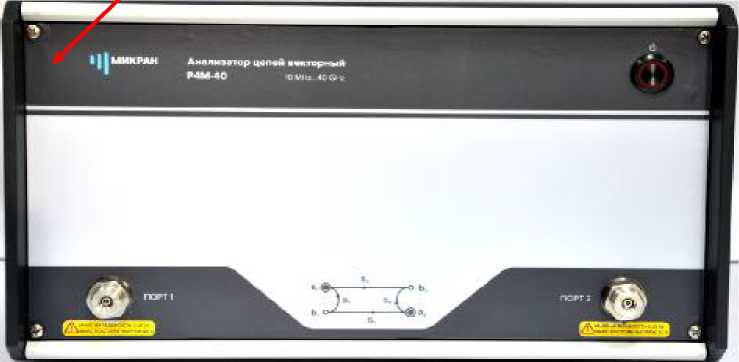

Место нанесения знака об утверждении типа средства измерений
Рисунок 1- Общий вид средства измерений

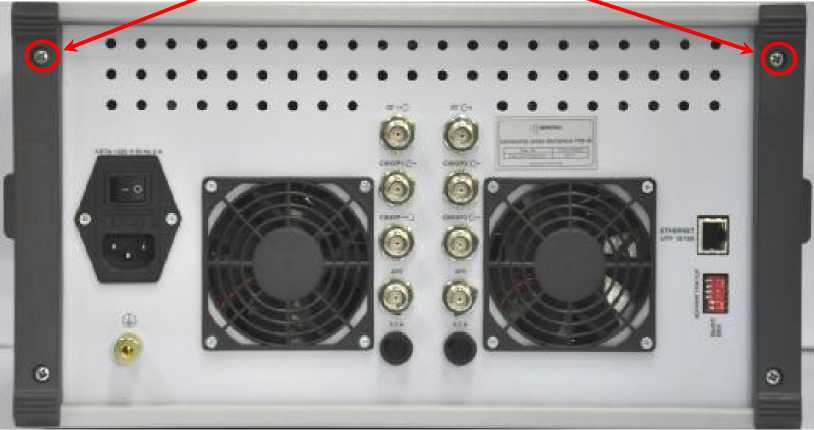

Места для пломбирования от несанкционированного доступа
Рисунок 2- Схема пломбировки от несанкционированного доступа
Программное обеспечение
Анализаторы цепей векторные Р4М-40 работают под управлением внешнего персонального компьютера с установленным программным обеспечением Graphit Р4М, который проводит обработку информации, выполняет ряд вычислительных функций и обеспечивает различные варианты отображения результатов измерений. Для связи с персональным компьютером используется интерфейс Ethernet.
Программное обеспечение реализовано без выделения метрологически значимой части. Недокументированные возможности отсутствуют, все функции полностью описаны в руководстве по эксплуатации.
Влияние программного обеспечения не приводит к выходу метрологических характеристик анализатора цепей векторного Р4М-40 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с
Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Graphit Р4М |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.5 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Метрологические и технические характеристики анализаторов цепей векторных Р4М-40 приведены в таблицах 2 и 3 соответственно.
Диапазоны и пределы допускаемых погрешностей измерений коэффициентов передачи и отражения приведены для рабочего диапазона температур окружающей среды и изменении температуры не более ±2 °С после выполнения однопортовой (только для коэффициента отражения) или полной двухпортовой калибровки (включая изоляцию), при уровне мощности выходного сигнала минус 10 дБ (1 мВт), с помощью набора калибровочных мер.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот, ГГц |
от 0,01 до 40 |
|
Дискретность установки частоты, Гц |
1 |
|
Пределы допускаемой относительной погрешности установки частоты при работе от внутреннего опорного генератора |
±2-10-6 |
|
Полосы пропускания фильтров ПЧ, Гц |
от 3 до 105 |
|
Диапазон установки уровня мощности выходного сигнала, дБ (1 мВт): - в диапазоне частот от 0,01 до 18 ГГц включ. - в диапазоне частот св. 18 до 40 ГГц |
от -50 до +10 от -50 до +7 |
|
Дискретность установки мощности выходного сигнала, дБ |
0,1 |
|
Пределы допускаемой относительной погрешности установки уровня мощности выходного сигнала, дБ, в диапазоне: - от -50 до -20 дБ (1 мВт) включ. - св. -20 до +10 дБ (1 мВт) |
±2,5 ±2,0 |
|
Диапазон измерений модуля коэффициента передачи1), в диапазоне частот, дБ - от 50 МГц до 40 ГГц |
от -80 до +30 |
|
Диапазон установки ослабления аттенюаторов источника сигнала, дБ |
от 0 до 60 |
|
Шаг установки ослабления аттенюаторов источника сигнала, дБ |
10 |
|
Пределы допускаемой абсолютной погрешности установки ослабления аттенюаторов источника сигнала от номинального значения ослабления аттенюатора, дБ |
±2,0 |
|
Диапазон установки ослабления аттенюаторов приемника сигнала, дБ |
от 0 до 30 |
|
Шаг установки ослабления аттенюаторов приемника сигнала, дБ |
10 |
|
Пределы допускаемой абсолютной погрешности установки ослабления аттенюаторов приемника сигнала от номинального значения ослабления аттенюатора, дБ |
±2,0 |
|
Диапазон измерений модуля коэффициента отражения2) |
от 0 до 1 |
|
Уровень собственного шума приемников сигнала при полосе фильтра ПЧ 10 Гц, дБ (1 мВт), не более, в диапазоне частот: - от 50 до 125 МГц включ. - св. 125 до 500 МГц включ. - св. 500 МГц до 20 ГГц включ. - св. 20 ГГц до 40 ГГц |
-65 -85 -115 -110 |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения двухполюсников ASII11, ASII222)3) - в диапазоне частот от 10 МГц до 18 ГГц включ. - в диапазоне частот св. 18 до 32 ГГц включ. |
±(0,011+0,008-|S11|+0,018-|S11|2), ±(0,011+0,008-|S22|+0,018-|S22|2) ±(0,014+0,011-|S11|+0,022-|S11|2), ±(0,014+0,011-|S22|+0,022-|S22|2) |
|
1 |
2 |
|
- в диапазоне частот св. 32 до 40 ГГц |
±(0,021+0,012-|S11|+0,025-|S11|2), ±(0,021+0,012-|S22|+0,025-|S22|2) |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения четырехполюсников AS11, AS222)3) - в диапазоне частот от 10 МГц до 18 ГГц включ. |
±(0,011+0,008-|S11|+0,018-|S11|2+ +0,014-|S21|-|S12|), ±(0,011+0,008-|S22|+0,018-|S22|2+ +0,014-|S21|-|S12|) |
|
- в диапазоне частот св.18 до 32 ГГц включ. |
±(0,014+0,011-|S11|+0,022-|S11|2+ +0,016-|S21|-|S12|), ±(0,014+0,011-|S22|+0,022-|S22|2+ +0,016-|S21|-|S12|) |
|
- в диапазоне частот св. 32 до 40 ГГц |
±(0,021+0,012-|S11|+0,025-|S11|2+ +0,018-|S21|-|S12|), ±(0,021+0,012-|S22|+0,025-|S22|2+ +0,018-|S21|-|S12|) |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения двухполюсников, градус |
±[0,5+(180/%) • arcsin(ASII11/|Sn|)] ±[0,5+(180/%) • arcsin(ASII22/|S22|)] |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения четырехполюсников, градус |
±[0,5+(180/%) • arcsin(ASn/|S11|)] ±[0,5+(180/%) • arcsin(AS22/|S22|)] |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачиAS21, AS12, дБ 2)3)4) - в диапазоне частот от 50 МГц до 18 ГГц включ. |
± 20-lg(1-(0,02+0,014-|S11|+ +0,014JS22|+(5/2)n^10-6^|S21|-1)), ± 204g(1-(0,02+0,014JS22|+ +0,014JS11|+(5/2)n^10-6^|S12|-1)) |
|
- в диапазоне частот св. 18 до 32 ГГц включ. |
± 20-lg(1-(0,025+0,016-|S11|+ +0,016JS22|+(5/2)n^10-6^|S21|-1)), ± 204g(1-(0,025+0,016JS22|+ +0,016JS11|+(5/2)n^10-6^|S12|-1)) |
|
- в диапазоне частот св. 32 до 40 ГГц |
± 20-lg(1-(0,035+0,018-|S11|+ +0,018JS22|+(5/2)n^10-6^|S21|-1)), ± 204g(1-(0,035+0,018JS22|+ +0,018JS11|+(5/2)n^10-6^|S12|-1)) |
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус: - в диапазоне частот от 50 МГц до 18 ГГц включ. - в диапазоне частот св. 18 до 32 ГГц включ. - в диапазоне частот св. 32 до 40 ГГц |
± [1+ (180/%) • arcsin(1-10AS21/20)] ± [1+ (180/%) • arcsin(1-10AS12/20)] ± [1,5+ (180/%) • arcsin(1-10AS21/20)] ± [1,5+ (180/%) • arcsin(1-10AS12/20)] ± [3+ (180/%) • arcsin(1-10AS21/20)] ± [3+ (180/%) • arcsin(1-10AS12/20)] |
|
Параметры измерительных портов неско |
рректированные |
|
Модуль коэффициента отражения в режиме источника сигнала, в диапазоне частот, дБ, не более: - от 50 МГц до 21 ГГц включ. - св. 21 до 40 ГГц |
-10 -7 |
|
Модуль коэффициента отражения в режиме приемника сигнала в диапазоне частот, дБ, не более: - от 10 МГц до 21 ГГц включ. - св. 21 до 40 ГГц |
-10 -7 |
|
Направленность, дБ, не более |
-12 |
|
Примечания: 1) Диапазон и погрешность измерений модуля коэффициента передачи от плюс 10 до плюс 30 дБ обеспечивается после выполнения полной двухпортовой калибровки и установленном аттенюаторе на входе измерительного приемника 30 дБ. Нижний предел диапазона измерений модуля коэффициента передачи зависит от диапазона частот и установленной полосы пропускания фильтра ПЧ и определяется по формуле: |S12| мин или |S21|muh = Ршум. + 16 — Рвых., дБ; где Ршум. - уровень собственного шума приемников, Рвых. - уровень мощности выходного сигнала. 2) Погрешности нормируются в диапазоне модуля коэффициента отражения |S11| или |S22| от 0,012 до 0,998 и полосе пропускания фильтра ПЧ от 10 Гц до 1 кГц. 3) |S111 , |S12|, |S21| и |S22| - модули S-параметров измеряемого устройства, отн. ед. 4) N = 0 при полосе пропускания фильтра ПЧ Afnn =10 Гц; N = 1 при Afro = 100 Гц; N = 2 при Afm = 1000 Гц; N = 3 при Afm = 10000 Гц. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных портов, шт. |
2 |
|
Волновое сопротивление измерительных портов, Ом |
50 |
|
Максимальная мощность входного сигнала на измерительных портах, дБ (1 мВт) |
24 |
|
Тип коаксиальных соединителей измерительных портов |
NMD 2,4 мм, вилка |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220 ± 22 50 |
|
Потребляемая мощность, В-А, не более |
350 |
|
Габаритные размеры измерительного блока (ширинахвысотахглубина), мм, не более |
390 х 205 х 391 |
|
Масса измерительного блока, кг, не более |
18 |
|
Степень защиты по ГОСТ 14254-2015 |
IP 20 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, при температуре +25 °C, %, не более - атмосферное давление, кПа (мм рт. ст.) |
от +15 до +35 85 от 70 до 106,7 (от 537 до 800) |
|
Время установления рабочего режима, ч, не более |
1 |
|
Показатели надежности: - средний срок службы, лет, не менее - средняя наработка на отказ, ч, не менее |
5 10 000 |
Знак утверждения типа
наносится на лицевую панель анализаторов цепей векторных в левом верхнем углу (рисунок 1) и титульный лист руководства по эксплуатации ЖНКЮ.468166.039 РЭ в правом верхнем углу с применением печатающих и графических устройств вывода ЭВМ.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
1 |
2 |
3 |
4 |
|
Анализатор цепей векторный Р4М-40 |
ЖНКЮ.468151.039 |
1 шт. | |
|
Компьютер персональный |
ЖНКЮ.468382.015 |
1 шт. | |
|
Кабель КСФ50-05РН-05Н-700 Кабель КСФ50-05РН-05Н-1000 |
ЖНКЮ.685671.123 ЖНКЮ.685671.123-01 |
2 шт. 1 (2) шт. |
количество и тип определяется при заказе |
|
Набор калибровочных мер НКММ-05-05Р |
ЖНКЮ.468955.012 |
- |
по отдельному заказу |
|
Ключ тарированный КТ-3 |
ЖНКЮ.296442.001-02 |
1 шт. |
размер зева 20 мм |
|
Ключ поддерживающий КП-3 |
ЖНКЮ.764431.011 |
1 шт. |
размер зева 19 мм |
|
Программа управления Graphit Р4М |
ЖНКЮ.02052-01 |
1 экз. |
поставляется на цифровом носителе |
|
Кабель Ethernet |
ЖНКЮ.685611.077 |
1 шт. |
патч-корд Cat.5e или аналог |
|
1 |
2 |
3 |
4 |
|
Кабель питания |
ЖНКЮ.685631.067 |
1 шт. |
вилка стандарт С 2b по ГОСТ 7396.1 (евростандарт с заземляющим проводником) |
|
Упаковка |
ЖНКЮ.468916.016 |
1 шт. | |
|
Методика поверки |
РТ-МП-6421-441-2020 |
1 экз. | |
|
Формуляр |
ЖНКЮ.468166.039 ФО |
1 экз. | |
|
Руководство по эксплуатации |
ЖНКЮ.468166.039 РЭ |
1 экз. |
Поверка
осуществляется по документу РТ-МП-6421-441-2020 «ГСИ. Анализаторы цепей векторные Р4М-40. Методика поверки», утвержденному ФБУ «Ростест - Москва» 22.04.2020 г.
Основные средства поверки:
- комплект измерителей присоединительных размеров КИПР-05Р-05 (регистрационный номер в Федеральном информационном фонде 68805-17),
- анализатор спектра E4448A (регистрационный номер в Федеральном информационном фонде 39229-08);
- ваттметр N1913A с преобразователями 8487D и 8487А (регистрационный номер в Федеральном информационном фонде 44731-10) и преобразователем E9304A-H18 (регистрационный номер в Федеральном информационном фонде 57387-14);
- набор калибровочных мер НКММ-05-05Р (регистрационный номер в Федеральном информационном фонде 63453-16);
- набор мер Н3М-05 (регистрационный номер в Федеральном информационном фонде 70750-18);
- аттенюатор ступенчатый RSC (регистрационный номер в Федеральном
информационном фонде 48368-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц
ЖНКЮ.468166.039 ТУ Анализатор цепей векторный Р4М-40. Технические условия
