Штангенрейсмасы Werka

Назначение

Штангенрейсмасы Werka (далее по тексту штангенрейсмасы) предназначены для измерений линейных размеров, а также для проведения разметочных работ.

Описание

Принцип действия штангенрейсмасов - механический. Отсчет размеров в зависимости от модификации производится :

- методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса;

- методом непосредственной оценки по делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку штангенрейсмаса;

- считыванием показаний с жидкокристаллического дисплея цифрового отсчетного устройства, встроенного в рамку штангенрейсмаса.

Штангенрейсмасы изготавливаются следующих исполнений :

- с отсчетом по нониусу;

- с отсчетом по круговой шкале;

- с цифровым отсчетным устройством;

Штангенрейсмасы с отсчетом по нониусу состоят из основания, штанги с рамкой, несущей нониусную шкалу, устройства микрометрической подачи, измерительной ножки. Рамка свободно перемещается по штанге. Подвижные и сменные элементы штангенрейсмаса фиксируются стопорными винтами.

Штангенрейсмасы с отсчетом по круговой шкале имеют штангу с двойной направляющей. Для вывода полного количества миллиметров штангенрейсмас имеет два механических счетчика с индикацией данных по часовой стрелке и против нее. Вращающаяся круговая шкала позволяет устанавливать показания на ноль в любом месте диапазона измерений.

Штангенрейсмасы с цифровым отсчетным устройством состоят из основания, на котором закреплена штанга с установленным на ней рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги, встроенного источника питания.

/Л.

I I u#o|*|rs

Логотип           или                 наносится на паспорт штангенрейсмасов

типографским методом, на штангенрейсмас, и на футляр краской или методом лазерной маркировки.

Пломбирование от несанкционированного доступа не предусмотрено.

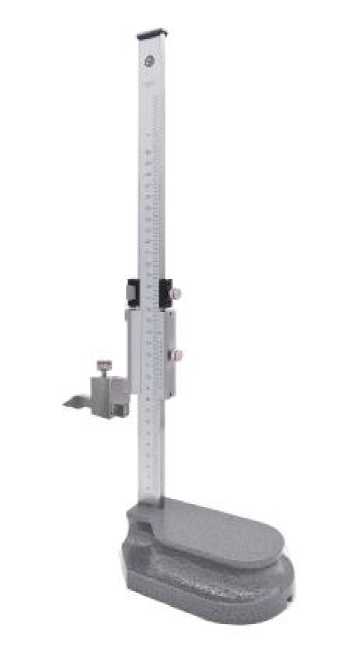

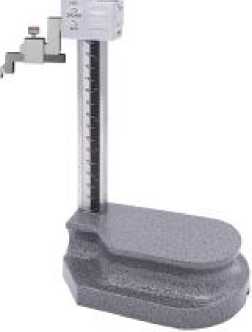

Рисунок 1 - Общий вид штангенрейсмасов с отсчетом по нониусу

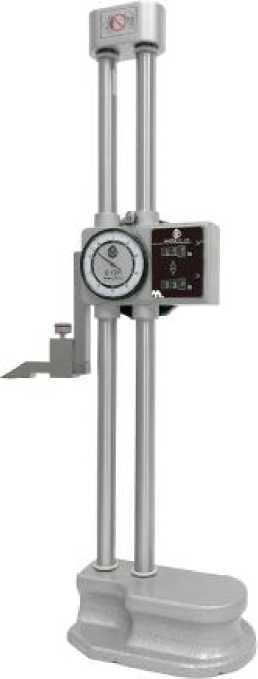

Рисунок 2 - Общий вид штангенрейсмасов с отсчетом по круговой шкале

Рисунок 3 - Общий вид штангенрейсмасов с цифровым отсчетным устройством

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Диапазон измерений, значение отсчета по нониусу, цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства, пределы допускаемой абсолютной погрешности____________________________________________________________________

Таблица 2 - Габаритные размеры и масса

Таблица 3 -Условия эксплуатации и средний срок службы

Знак утверждения типа

наносится на футляр штангенрейсмасов методом наклейки и на титульный лист паспорта типографским методом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 203-22-2020 «Штангенрейсмасы Werka. Методика поверки», утвержденному ФГУП «ВНИИМС» 22 мая 2020 г.

Основные средства поверки:

- рабочие эталоны 4-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому          регулированию и

метрологии № 2840 от 29 декабря 2018 г (меры длины концевые плоскопараллельные);

- плита 3-0-400х400 ГОСТ 10905-86.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.

Техническая документация изготовителя
