Измерители параметров электрической сети WB-MAP

Номер в ГРСИ РФ: 79082-20
Производитель / заявитель: ООО "Бесконтактные устройства", г.Москва
Скачать
79082-20: Описание типа СИ Скачать 115.6 КБ
79082-20: Методика поверки МП-142/12-2019 Скачать 6.9 MБ
Нет данных о поставщике
Измерители параметров электрической сети WB-MAP поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Измерители параметров электрической сети WB-MAP (далее по тексту - измерители) предназначены для измерений мгновенных параметров напряжения и силы переменного тока, также измерений коэффициента мощности, угла фазового сдвига и активной, реактивной, полной мощностей и энергии в одно- или трехфазных сетях переменного тока промышленной частоты.

Информация по Госреестру

Основные данные
Номер по Госреестру 79082-20
Наименование Измерители параметров электрической сети
Модель WB-MAP
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 01.09.2025
Производитель / Заявитель

ООО "Бесконтактные устройства", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 4 года
Зарегистрировано поверок 5
Найдено поверителей 3
Успешных поверок (СИ пригодно) 5 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

79082-20: Описание типа СИ Скачать 115.6 КБ
79082-20: Методика поверки МП-142/12-2019 Скачать 6.9 MБ

Описание типа

Назначение

Измерители параметров электрической сети WB-MAP (далее по тексту - измерители) предназначены для измерений мгновенных параметров напряжения и силы переменного тока, также измерений коэффициента мощности, угла фазового сдвига и активной, реактивной, полной мощностей и энергии в одно- или трехфазных сетях переменного тока промышленной частоты.

Описание

Принцип действия измерителей основан на аналого-цифровом преобразовании входных сигналов напряжения и тока, их цифровой обработке и передаче результатов измерений по цифровым интерфейсам связи в информационные системы и системы управления более высокого уровня.

Измерители осуществляют измерения и регистрацию значений электроэнергии в однофазных и трехфазных трёх- и четырёхпроводных электрических сетях переменного тока промышленной частоты. Измерители снабжены двумя независимо программируемыми дискретными выходами. Конструктивно измерители выполнены в пластмассовом корпусе.

Измерители выполняются в четырёх модификациях: WB-MAP12H (WB-MAP12E) для измерений четырех трёхфазных либо двенадцати однофазных каналов и WB-MAP3H (WB-MAP3E) для измерений одного трёхфазного, либо трех однофазных каналов.

Измерители выполняют аналого-цифровое преобразование мгновенных значений входных сигналов с последующим вычислением значений измеряемых величин из полученного массива данных. Связь измерителей с электронной вычислительной машиной (ЭВМ) осуществляется с помощью набора цифровых интерфейсов. Результаты измерений хранятся во внутренней энергонезависимой памяти.

Конструкция измерителей не предусматривает пломбирования.

Общий вид измерителей представлен на рисунках 1 и 2.

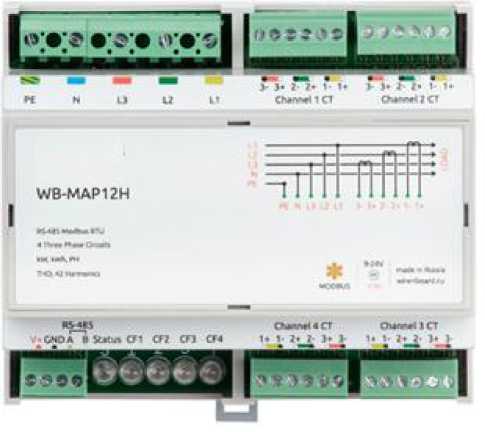

Рисунок 1 - Общий вид измерителей модификации WB-MAP12H(E)

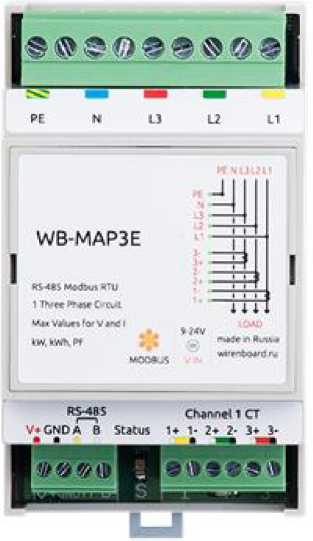

Рисунок 2 - Общий вид измерителей модификации WB-MAP3H(E)

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) измерителей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные ПО представлены в таблице 2.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

Внутренняя прошивка микропроцессора

Номер версии (идентификационный номер ПО)

не ниже 2.2.5

Цифровой идентификатор ПО

-

Алгоритм вычисления цифрового идентификатора ПО

-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон измерений напряжения переменного тока (СКЗ), В

от 3 до 265

Пределы допускаемой относительной погрешности измерений напряжения переменного тока (СКЗ), %

±0,5

Диапазон измерений силы переменного тока (СКЗ), мА

от 1 до 50

Номинальный ток (1ном), мА

50

Максимальный ток (1макс), мА

1,25^1ном

Продолжение таблицы 2

1

2

Пределы допускаемой относительной погрешности измерений силы переменного тока, %

±0,5

Диапазоны измерений электрической мощности: - Полной, 1В А

от 0,003 до 13,25

Пределы допускаемой относительной погрешности измерений электрической мощности, %:

- Полной

±0,5

Диапазон измерений коэффициента мощности

от -1 до 1

Пределы допускаемой абсолютной погрешности коэффициента мощности

±0,01

Диапазон измерений частоты переменного тока, Гц

от 45 до 65

Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц

±0,05

Диапазон измерений угла фазового сдвига, °

от -180 до 180

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига, °

±0,1

Таблица 3 - Пределы основной допускаемой относительной погрешности измерений активной электрической энергии и мощности (класс точности 0,5S)

Значение тока

Коэффициент мощности

Пределы основной допускаемой относительной погрешности измерений активной электрической энергии и мощности (класс точности* 0,5S), %

0,01<1ном< I < 0,05<1ном

1,00

±1,0

0,05^ном< I < [макс

±0,5

0,02<[ном< I < 0,10<[ном

0,50 (при индуктивной нагрузке) и 0,80 (при емкостной нагрузке)

±1,0

0,104ном < I < [макс

±0,6

* - Под классом точности понимаются пределы допускаемой основной относительной погрешности измерений.

Таблица 4 - Пределы основной допускаемой относительной погрешности измерений активной электрической энергии и активной электрической мощности (классы точности 1,0 и 2,0)

Значение тока для счетчиков

Коэффициент мощности

Пределы основной допускаемой относительной погрешности измерений активной электрической энергии и активной электрической мощности (классы точности* 1,0 и 2,0), %

1,0

2,0

1

2

3

4

0,02<[ном<1<0,05<[ном

1,00

±1,5

±2,5

0,05<[ном<1<1макс

1,00

±1,0

±2,0

Продолжение таблицы 4

1

2

3

4

0,05 1ном<1<0,10 • 1ном

0,50 (при индуктивной нагрузке)

±1,5

±2,5

0,80 (при емкостной нагрузке)

-

0,10-1ноМ < I < 1макс

0,50 (при индуктивной нагрузке)

±1,0

±2,0

0,80 (при емкостной нагрузке)

-

* - Под классом точности понимаются пределы допускаемой основной относительной погрешности измерений.

Таблица 5 - Пределы основной допускаемой относительной погрешности измерений реактивной электрической энергии и мощности (класс точности 0,5)

Значение тока

Коэффициент мощности

Пределы основной допускаемой относительной погрешности измерений реактивной электрической энергии и мощности (класс точности* 0,5), %

0,01'1ном < I < 0,05'1ном

1,00

±1,0

0,05<[ном< I < 1макс

±0,5

0,02<[ном< I < 0,10<[ном

0,50 (при индуктивной нагрузке) и 0,80 (при емкостной нагрузке)

±1,0

0,10-[ноМ < I < [макс

±0,6

- Под классом точности понимаются пределы допускаемой основной относительной погрешности измерений.

Таблица 6 - Пределы основной допускаемой относительной погрешности измерений реактивной электрической энергии и мощности (класс точности 1,0)

Значение тока для счетчиков

Коэффициент мощности (при индуктивной или емкостной нагрузке)

Пределы основной допускаемой относительной погрешности измерений реактивной электрической энергии и мощности (класс точности* 1,0), %

0,02Лом< I < 0,054ном

1,00

±1,5

0,054ном < I < какс

±1,0

0,05^ном <I < 0,10^ном

0,5

±1,5

0,10^ 1цом < I < I макс

±1,0

0,10^ном < I < какс

0,25

±1,5

- Под классом точности понимаются пределы допускаемой основной относительной погрешности измерений.

Таблица 7 - Пределы дополнительной относительной погрешности при измерении активной электрической энергии и мощности, вызываемой другими влияющими величинами (классы точности 0,5S; 1,0 и 2,0)

Влияющая величина

Значение тока для счетчиков

Коэффициент мощности

Пределы дополнительной относительной погрешности при измерении активной электрической энергии и мощности, вызываемой другими влияющими величинами

Класс точности*

0,5S

1,0

2,0

Изменение температуры окружающей среды1)

0,05<!ном< I < 1макс

1,0

±0,03

±0,05

±0,10

0,10<!ном< I < 1макс

0,5

(при индуктивной нагрузке)

±0,05

±0,07

±0,15

Изменение напряжения электропитания, ±10 %

0,02-]ноМ< I < 1макс

1,0

-

±0,7

±1,0

0,50<!ном< I < 1макс

0,5

(при индуктивной нагрузке)

-

±1,0

±1,5

0,05<!ном< I < какс

1,0

±0,2

-

-

0,10<!ном< I < какс

0,5

(при индуктивной нагрузке)

±0,4

-

-

Изменение частоты электропитания ±2 %

0,02<!ном< I < какс

-

-

±0,5

±0,8

0,50Лном< I < Хмакс

0,5

(при индуктивной нагрузке)

±0,7

±1,0

0,051ном< I < !макс

1,0

0,2

-

-

0,10^ !«ом< I < I макс

0,5

(при индуктивной нагрузке)

-

-

Обратный порядок следования фаз

0,10<[ном

1,0

±0,1

±1,5

Несимметрия напряжения

1||ом

±1,0

±2,0

±4,0

Гармоники в цепях тока и напряжения

0,5^ Хмакс

±0,5

±0,8

±1,0

Субгармоники в цепях тока и напряжения

0,5-!™

±1,5

±3,0

±6,0

- Под классом точности понимаются пределы допускаемой основной относительной погрешности измерений;

1) - Средний температурный коэффициент, %/К, где К = (t-t,, )/10.

Таблица 8 - Пределы дополнительной относительной погрешности при измерении реактивной электрической энергии и мощности, вызываемой другими влияющими величинами (класса точности 0,5 и 1,0)

Влияющая величина

Значение тока для счетчиков

Коэффициент мощности (при индуктивной или емкостной нагрузке)

Пределы дополнительной относительной погрешности при измерении реактивной электрической энергии и мощности, вызываемой другими влияющими величинами

Класс точности*

0,5

1,0

Изменение температуры окружающей среды1)

0,05-]ноМ< I < 1макс

1,0

±0,03

±0,05

0,10<!ном< I < 1макс

0,5

±0,05

±0,07

Изменение напряжения электропитания, ±10 %

0,02<!ном< I < 1макс

1,0

-

±0,7

0,50Лном< I < 1макс

0,5

-

±1,0

0,05<!ном< I < 1макс

1,0

±0,1

-

0,10^ 1ном< I < 1макс

0,5

±0,2

-

Изменение частоты электропитания ±2 %

0,02<[ном< I < 1макс

1,0

-

±

0,50<[ном< I < Iмакс

0,5

-

±1,5

0,05 [ном< I < Iмакс

1,0

±0,2

-

0,10-]ноМ< I < Iмакс

0,5

±0,4

-

- Под классом точности понимаются пределы допускаемой основной относительной погрешности измерений;

1) - Средний температурный коэффициент, %/К, где К = (t-t,, )/10.

Таблица 9 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Параметры электрического питания:

- напряжение переменного тока (измерительная часть), В

- частота переменного тока, Гц

- напряжение постоянного тока (интерфейсная часть), В

от 50 до 250

50

от 9 до 28

Потребляемая максимальная мощность, Вт

1,3

Нормальные условия измерений

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

20±5

65±15 от 84 до 106,7

Рабочие условия измерений:

- Температура окружающего воздуха °С

- Относительная влажность воздуха, %

от -40 до +80 до 98 (без конденсации влаги)

Габаритные размеры (ширинахвысотахглубина), мм, не более

-WB-MAP3H(E)

-WB-MAP12H(E)

58х90х58

106,25x90,2x57,5

Масса, кг, не более

0,5

Средняя наработка на отказ, ч, не менее

280000

Средний срок службы, лет, не менее

30

Знак утверждения типа

наносится в виде наклейки на корпус, а также типографским методом на титульные листы эксплуатационной документации.

Комплектность

Таблица 10 - Комплектность средства измерений

Наименование

Обозначение

Количество

Измеритель параметров электрической сети WB-MAP1)

WB-MAP3H(E)

WB-MAP12H(E)

1 шт.

Руководство по эксплуатации2)

-

1 экз.

Паспорт2)

-

1 экз.

Методика поверки2)

МП-142/12-2019

1 экз.

1) - Определяется при заказе;

2) - Поставляется по запросу. Может поставляться в электронном виде.

Поверка

осуществляется по документу МП-142/12-2019 «Измерители параметров электрической сети WB-MAP. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» «10» декабря 2019 г.

Основные средства поверки:

- Установка автоматическая трехфазная для поверки счетчиков электрической энергии HS-бЗОЗЕ (регистрационный номер в Федеральном информационном фонде 44220-10);

- Измеритель параметров электробезопасности электроустановок MI 2094 (регистрационный номер в Федеральном информационном фонде 36055-07).

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условияТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»

ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»

ТУ 4218-003-17825408-2017 Измерители параметров электрической сети WB-MAP. Технические условия
