Тахографы цифровые Drive Smart
| Номер в ГРСИ РФ: | 79089-20 |
|---|---|
| Категория: | Тахографы |
| Производитель / заявитель: | ООО "Новые Решения Драйва", г.Москва |
Тахографы цифровые «Drive Smart» (далее - тахографы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS; измерений количества электрических импульсов от датчиков движения, определения на их основе координат потребителя, скорости, пройденного пути автотранспортных средств, интервала времени, синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока средства криптографической защиты информации (СКЗИ) при работе по сигналам ГНСС ГЛОНАСС/GPS.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79089-20 |
| Действует | по 01.09.2030 |
| Наименование | Тахографы цифровые |
| Модель | Drive Smart |
| Приказы |
№1509 от
25.07.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства | |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 24810706-8ab5-e5c1-3b98-59a7cd81dd78 |
Производитель / Заявитель
Общество с ограниченной ответственностью «НОВЫЕ РЕШЕНИЯ ДРАЙВА» (ООО «НОВЫЕ РЕШЕНИЯ ДРАЙВА»), г. Москва.
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
7 лет
|
| Зарегистрировано поверок |
282527
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 282526 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 24.12.2025 |
Поверители
Скачать
|
79089-20: Описание типа
2020-79089-20.pdf
Файл устарел
|
Скачать | 101.5 КБ | |
|
79089-20: Методика поверки
2020-mp79089-20.pdf
Файл устарел
|
Скачать | 2.9 MБ | |
|
79089-20: Описание типа
2025-79089-20.pdf
Файл устарел
|
Скачать | 997.8 КБ | |
|
79089-20: Описание типа
2025-79089-20-1.pdf
|
Скачать | 997.8 КБ | |
|
79089-20: Методика поверки
2020-mp79089-20-1.pdf
|
Скачать | 2.9 MБ |
Описание типа
Назначение
Тахографы цифровые «Drive Smart» (далее - тахографы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS; измерений количества электрических импульсов от датчиков движения, определения на их основе координат потребителя, скорости, пройденного пути автотранспортных средств, интервала времени, синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока средства криптографической защиты информации (СКЗИ) при работе по сигналам ГНСС ГЛОНАСС/GPS.
Описание
Принцип действия тахографов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и ГНСС GPS на частоте L1 блоком СКЗИ, а также подсчете электрических импульсов от датчика движения, количество которых пропорционально пройденному автотранспортным средством пути. Расчет характеристических коэффициентов тахографов при установке на этапе эксплуатации на колесных транспортных средствах осуществляется в соответствии с руководством по эксплуатации.
Конструктивно тахографы состоят из моноблока с блоком СКЗИ и навигационной антенной. На лицевой панели тахографа расположены дисплей, органы управления, крышка термопринтера и слоты для установки электронных карт.
Результаты измерений блока СКЗИ в неизменном виде выгружаются на внешние носители, отображаются в графическом виде и на чеке.
Электрические импульсы от датчиков движения поступают в электронный блок тахографа, где обрабатываются микропроцессором по заданным алгоритмам. Результаты обработки сохраняются в энергонезависимой памяти тахографа, выгружаются на внешние носители, подписанные электронной подписью, отображаются в графическом виде и на чеке.
Метрологические характеристики тахографов обеспечиваются при работе с импульсными датчиками движения, имеющими следующие параметры выходного сигнала:
- количество импульсов на один километр пройденного пути: от 2500 до 64255;
- амплитуда логической единицы не менее 3,8 В (максимальное значение указано в руководстве по эксплуатации);
- минимальная длительность импульса не менее 200 мкс;
- амплитуда логического нуля не более 1 В (минимальное значение указано в руководстве по эксплуатации);
- время нарастания (спада) фронта импульса (от 10 до 90 %) не более 40 мкс;
- джиттер (среднее квадратическое значение) фронта не более 10 мкс.
Метрологические характеристики тахографов обеспечиваются только при работе с блоками СКЗИ утвержденного типа, имеющими сведения в Федеральном информационном фонде по обеспечению единства измерений о положительных результатах поверки с неистекшим сроком действия и обладающими метрологическими и техническими характеристиками, приведенными в таблице 1.
аблица 1 - Метрологические и технические характеристики блоков СКЗИ
|
Наименование характеристики |
Значение |
|
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м |
±3 |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м |
±15 |
|
Пределы допускаемой абсолютной погрешности измерений скорости в диапазоне скоростей от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, км/ч |
±2 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с |
±2 |
|
Рабочие условия эксплуатации |
не хуже рабочих условий эксплуатации тахографа |
|
* _ . _ ____ _ _ - плановая составляющая | |
После окончания срока действия ключей блока СКЗИ он выдает информацию тахографу о блокировке ключей, прекращая электронную подпись измеряемых данных. Для продолжения эксплуатации тахографа необходимо, согласно эксплуатационной документации, заменить блок СКЗИ на аналогичный активированный блок, имеющий сведения в Федеральном информационном фонде по обеспечению единства измерений о положительных результатах поверки с не истекшим сроком действия.
Тахографы обеспечивают дискретности выдачи измеренных данных, приведенные в таблице 2.
аблица 2 - Дискретности выдачи тахографами измеренных данных
|
Наименование источника информации |
Дискретность выдачи |
|
Файл блока СКЗИ |
координаты (широта и долгота): 0,00000001 о координаты (высота): 1 м скорость: 1 км/ч время: 1 с |
|
Файл тахографа для выгрузки на внешние носители данных |
пройденный путь: 1 км скорость: 1 км/ч интервал времени: 1 мин время:1 с |
Продолжение таблицы 2
|
Наименование источника информации |
Дискретность выдачи |
|
Чек контрольный |
пройденный путь: 1 км скорость: 1 км/ч интервал времени: 1 мин время: 1 мин координаты (широта и долгота): 0, 00000001° |
|
Дисплей |
координаты (широта и долгота): 0,00001 о скорость: 1 км/ч время блока СКЗИ: 1 с время тахографа: 1 мин пройденный путь: 0,1 км |
Серийный номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр или из арабских цифр и букв латинского языка, наносится на информационную табличку корпуса тахографов типографским способом в местах, указанных на рисунках 1-2.
Знак поверки на корпус тахографов не наносится.
Общий вид тахографов, выпускаемых под товарным знаком «АТОЛ», представлен на рисунке 1.

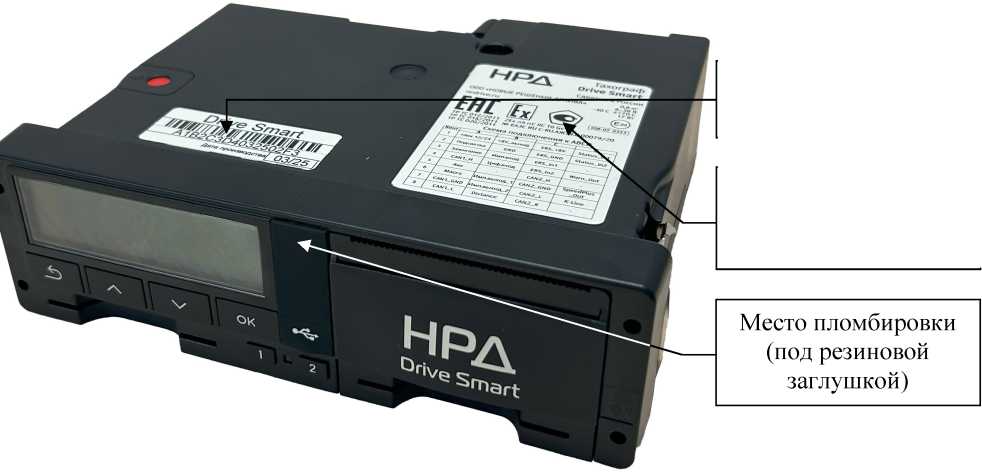

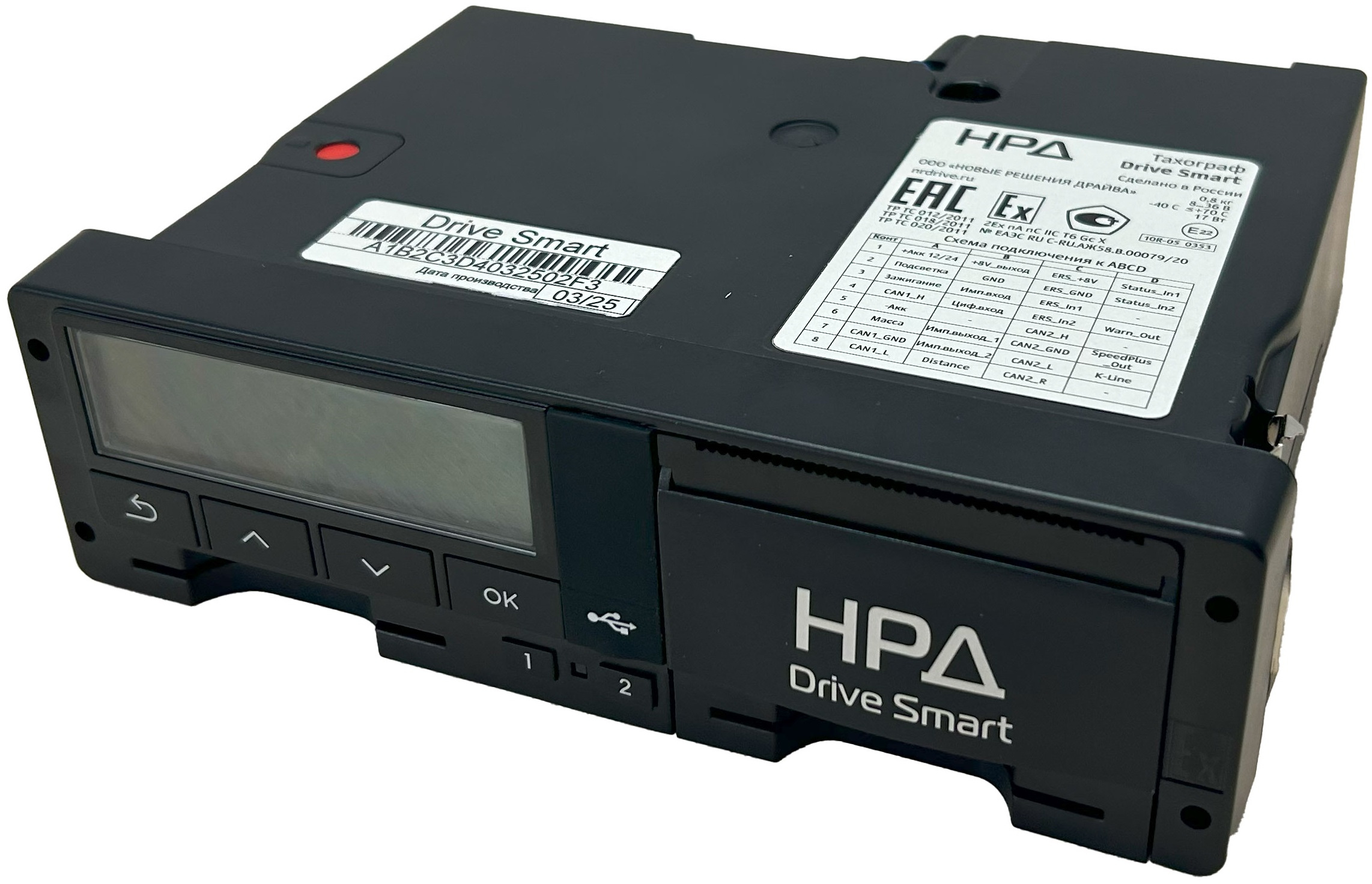

Общий вид тахографов, выпускаемых под товарным знаком «НРД», представлен на рисунке 2.
Обозначение мест нанесения знака утверждения типа, серийного номера, а также схема пломбировки от несанкционированного доступа представлены на рисунках 1-2.
Место нанесения серийного номера
Место нанесения знака утверждения типа
Место пломбировки (под резиновой заглушкой)
Рисунок 1 - Общий вид тахографов, выпускаемых под товарным знаком «АТОЛ»
Место нанесения серийного номера
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид тахографов, выпускаемых под товарным знаком «НРД»
Программное обеспечение
Тахографы работают под управлением специализированного программного обеспечения (ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
v1.13.53 |
|
Номер версии (идентификационный номер ПО) |
v.1.03.4890 и выше |
|
Цифровой идентификатор ПО (контрольная сумма) |
- |
Технические характеристики
аблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) измерений интервала времени в диапазоне от 60 до 86400 с, с |
±4 |
|
Пределы допускаемой абсолютной погрешности измерений скорости* в диапазоне от 20 до 180 км/ч по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, км/ч |
±2 |
|
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения, км/ч |
±2 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, м |
±3 |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, м |
±15 |
|
Доверительные границы относительной инструментальной погрешности (при доверительной вероятности 0,95) измерений пройденного пути в диапазоне от 1 до 9 999 999,9 км, % |
±1 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с |
±2 |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS, с |
±2 |
|
* ... ___. . . - плановая составляющая | |
аблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети постоянного тока, В |
от 8 до 36 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
201 |
|
- ширина |
187 |
|
- высота |
58 |
|
Масса, кг, не более |
1,1 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -40 до +70 |
|
- относительная влажность окружающего воздуха при | |
|
температуре 20 °C, %, не более |
80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом, на корпус в виде наклейки.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тахограф цифровой |
«Drive Smart» |
1 шт. |
|
Блок СКЗИ* |
- |
1 шт. |
|
Элемент питания |
- |
1 шт. |
|
Антенна ГЛОНАСС/GPS |
- |
1 шт. |
|
Комплект вспомогательного оборудования |
- |
1 компл. |
|
Руководство по эксплуатации |
AL.C081.00.000.PS |
* ** 1 экз. |
|
Руководство по установке и настройке |
AL.C081.00.000.YH |
-1 ** 1 экз. |
|
Руководство по эксплуатации. Инструкция для водителя |
- |
-1 ** 1 экз. |
|
Паспорт |
AL.C081.00.000.HC |
1 экз. |
|
* - тип блока СКЗИ с характеристиками, соответствующими таблице 1 - доступно на сайте изготовителя | ||
Сведения о методах измерений
приведены в п. 11 «Особенности работы» документа AL.C081.00.000.РЭ «Тахограф цифровой Drive Smart. Руководство по эксплуатации».
Нормативные документы
ТУ 4573-001-18839832-2014. Тахограф цифровой «Drive Smart». Технические условия.
Другие Тахографы
