Устройства согласующие СУ-16

Номер в ГРСИ РФ: 79091-20
Производитель / заявитель: ООО "ГлобалТест", г.Саров
Скачать
79091-20: Описание типа СИ Скачать 86.8 КБ
79091-20: Методика поверки А3009.0337.МП-2020 Скачать 5.7 MБ
Нет данных о поставщике
Устройства согласующие СУ-16 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Устройства согласующие СУ-16 (далее по тексту - СУ) предназначены для измерений и преобразования сигналов напряжения, поступающих от первичных преобразователей.

Информация по Госреестру

Основные данные
Номер по Госреестру 79091-20
Наименование Устройства согласующие
Модель СУ-16
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 01.09.2025
Производитель / Заявитель

ООО "ГлобалТест", г.Саров

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 9
Найдено поверителей 1
Успешных поверок (СИ пригодно) 9 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 19.05.2024

Поверители

Скачать

79091-20: Описание типа СИ Скачать 86.8 КБ
79091-20: Методика поверки А3009.0337.МП-2020 Скачать 5.7 MБ

Описание типа

Назначение

Устройства согласующие СУ-16 (далее по тексту - СУ) предназначены для измерений и преобразования сигналов напряжения, поступающих от первичных преобразователей.

Описание

Принцип действия СУ основан на преобразовании сигналов, поступающих от первичных преобразователей (далее по тексту - ПП) в низкоимпедансный сигнал напряжения, поступающий на вход АЦП. СУ обеспечивает защиту применяемого АЦП от перегрузки. При превышении максимального входного напряжения загорается индикатор перегрузки и происходит отключение входного каскада СУ от ПП. Наличие встроенных фильтров нижних частот (ФНЧ) с затуханием 80 дБ/декада вне полосы пропускания позволяет выбрать оптимальную полосу пропускания. Выбор диапазона измерений и ФНЧ осуществляется с передней панели СУ. Входные и выходные разъемы расположены на задней панели. Конструкция СУ имеет многоканальное (от 1 до 16 каналов) исполнение в одном корпусе. Количество каналов устанавливается при заказе.

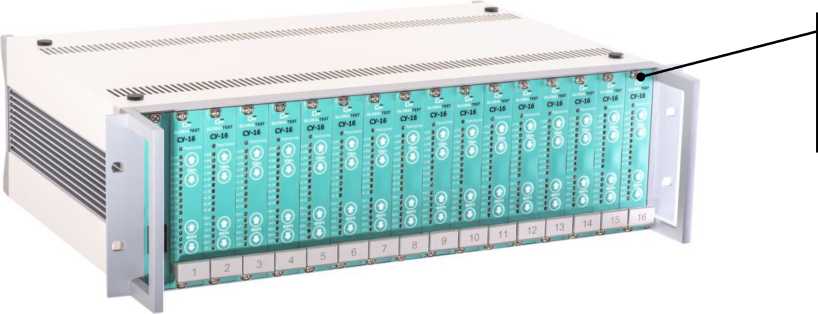

Внешний вид СУ, а также схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Место нанесения пломбы-этикетки

Рисунок 1 - Внешний вид устройства согласующего СУ-16

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Максимальная амплитуда входного напряжения (10 диапазонов), В

±0,1; ±0,2; ±0,5;

±1,0; ±2,0; ±5,0;

±10; ±20; ±50; ±100

Максимальная амплитуда выходного напряжения при максимальном входном напряжении каждого диапазона, В

±5

Продолжение таблицы 1

Наименование характеристики

Значение

Пределы относительной погрешности преобразования напряжения постоянного тока, %

±2

Нелинейность преобразования напряжения постоянного тока, приведенная к максимальному значению выходного напряжения, %, не более

0,2

Напряжение смещения постоянного тока на выходе, мВ, не более

200

Рабочий диапазон частот, Гц

от 0 до 50000

Частоты среза встроенных ФНЧ (затухание на частоте среза -10 %), Гц

33, 200, 500, 1000, 5000, 50000

Среднее квадратическое значение шума, приведенного к входу, в полосе частот от 2 до 50000 Гц, В, не более

0,0002^ивх.тах*

* где UBx.max — максимальная амплитуда входного напряжения диапазона, В

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Питание от внешнего источника напряжения постоянного тока, В

12+1

Ток потребления, А, не более

3,5

Входное сопротивление, Ом, не менее

107

Выходное сопротивление, Ом, не более

100

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха при температуре +20 °С, %

от -10 до +40 до 80

Габаритные размеры (длинахвысотахглубина), мм, не более

500х50х295

Масса, кг, не более

15

Гарантийный срок хранения с момента изготовления, мес

42

Гарантийный срок эксплуатации с момента поставки заказчику, мес

36

Знак утверждения типа

наносится на титульный лист паспорта АБКЖ.431134.016ПС, и руководства по эксплуатации

АБКЖ. 431134.016РЭ типографским способом в левом верхнем углу.

Комплектность

Таблица 3 - Комплектность СУ

Наименование

Обозначение

Количество

Устройство согласующее СУ-16

АБКЖ.431134.016

1 шт.

Устройство согласующее СУ-16. Паспорт

АБКЖ.431134.016ПС

1 шт.

Устройство согласующее СУ-16. Руководство по эксплуатации

АБКЖ.431134.016РЭ

одно на партию

Устройство согласующее СУ-16. Методика поверки

А3009.0337.МП-2020

Комплект ответных частей разъемов

-

по требованию

Блок питания

AS05

Примечание - Количество измерительных каналов указывается при заказе

Поверка

осуществляется по документу А3009.0337.МП-2020 «Устройство согласующее СУ-16. Методи

ка поверки», утвержденному ФГУП «РФЯЦ-ВНИИЭФ» 08.06.2020 г.

Основные средства поверки:

- калибратор универсальный Н4-17 (рег. № 46628-11);

- мультиметр цифровой 34410А (рег. № 47717-11).

Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

АБКЖ.431134.016ТУ Устройство согласующее СУ-16. Технические условия
