Датчики температуры ТСПТ-Б, ТСПТ-Б Ex
| Номер в ГРСИ РФ: | 79107-20 |
|---|---|
| Категория: | Датчики температуры |
| Производитель / заявитель: | ООО ПК "Тесей", г.Обнинск |
Датчики температуры ТСПТ-Б, ТСПТ-Б Ex (далее - датчики температуры) предназначены для измерений температуры твердых тел, подшипников, обмоток электрических машин, генераторов, трансформаторов, а также жидких и газообразных сред, неагрессивных к материалу защитного корпуса, в условиях ограниченного доступа к конструкциям изделий, в составе которых они используются.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 79107-20 | ||||||||||||||||||||||||
| Действует | по 01.09.2030 | ||||||||||||||||||||||||
| Наименование | Датчики температуры | ||||||||||||||||||||||||
| Модель | ТСПТ-Б, ТСПТ-Б Ex | ||||||||||||||||||||||||
| Модификации |
ТСПТ-Б 205К-067-Pt100-B4-C10-5-50/500 ТСПТ-Б 202K-060-Pt100-А4-C10-6-120/500 ТСПТ-Б 106-Н17-Pt100-A4-C316-4,5-500 ТСПТ-Б Exi106-H17-Pt100-A4-C316-6-1000 ТСПТ-Б Exi106-H18-Pt100-A4-C316-6-800 |
||||||||||||||||||||||||
| Приказы |
№1226 от
20.06.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
№1509 от
25.07.2025
— О продлении срока действия утвержденных типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 71902f39-167f-887f-e549-594c39f4eff4 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
ООО «ПК «ТЕСЕЙ», РОССИЯ, 249034, Калужская обл., г. Обнинск, пр-кт Ленина, д. 144, оф. 72
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок |
11500
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11499 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
79107-20: Описание типа
2024-79107-20.pdf
Файл устарел
|
Скачать | 393.4 КБ | |
|
79107-20: Методика поверки
2021-mp79107-20.pdf
Файл устарел
|
Скачать | 69.4 КБ | |
|
79107-20: Описание типа
2024-79107-20-1.pdf
|
Скачать | 393.4 КБ | |
|
79107-20: Методика поверки
2021-mp79107-20-1.pdf
|
Скачать | 69.4 КБ |
Описание типа
Назначение
Датчики температуры ТСПТ-Б, ТСПТ-Б Ex (далее - датчики температуры) предназначены для измерений температуры твердых тел, подшипников, обмоток электрических машин, генераторов, трансформаторов, а также жидких и газообразных сред, неагрессивных к материалу защитного корпуса, в условиях ограниченного доступа к конструкциям изделий, в составе которых они используются.
Описание
Принцип работы датчиков температуры основан на изменении электрического сопротивления термочувствительного элемента от температуры.
Датчики температуры состоят из одного или нескольких конструктивно связанных, первичных преобразователей температуры, защитного корпуса с монтажными элементами или без них и коммутационных устройств в виде коробки, клеммной головки, разъема или кабеля.
Чувствительный элемент (ЧЭ) первичного преобразователя выполнен из металлической проволоки бифилярной намотки или пленки, нанесенной на диэлектрическую подложку в виде меандра. ЧЭ имеет выводы для крепления соединительных проводов и известную зависимость электрического сопротивления от температуры.
Для защиты от механических воздействий ЧЭ помещен в защитный корпус.
Номинальная статическая характеристика (НСХ) датчиков температуры ТСПТ-Б, ТСПТ-Б Ex в соответствии с ГОСТ 6651-2009 (МЭК 60751).
После установки датчиков температуры на изделия, в составе которых они применяются, их дальнейший демонтаж невозможен в связи с особенностями их применения и конструкции.
Модификации и схема обозначения датчиков температуры ТСПТ-Б, ТСПТ-Б Ex представлены в таблице 1.
Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится на информационную наклейку, распложенную на корпусе клеммной головки или удлинительном проводе датчика температуры. Нанесение знака поверки на датчик температуры не предусмотрено его конструкцией.
Фотографии общего вида модификаций датчиков температуры приведены на рисунке 1.
Фотография места нанесения заводского номера приведена на рисунке 2.
Таблица 1
|
ТСПТ-Б |
Ех(х) |
- |
ххх |
- |
ххх |
- |
х |
ххх |
- |
х |
х |
- |
ххх |
- |
х |
- |
х |
/ |
х |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
№ поля |
Описание поля |
Код поля |
Расшифровка |
|
1 |
Тип датчика |
ТСПТ-Б |
Тип |
|
2 |
Вид взрывозащиты |
Не заполнено |
Общепромышленное исполнение |
|
Ех(х) |
Взрывозащищенное исполнение (согласно технической документации изготовителя) | ||
|
3 |
Конструктивная модификация |
106 |
Датчики с клеммными головками |
|
202, 205, 206, 300, 301, 302, 306, 311 |
Датчики с удлинительными проводами | ||
|
106К, 202К, 205К, 206К, 300К |
Датчики с удлинительными проводами и клеммными головками криогенного исполнения | ||
|
4 |
Узел коммутации |
001 - 007 |
Разъемы |
|
010 - 039 |
Клеммные головки | ||
|
050 - 085 |
Удлинительные провода с оболочками из: фторопласта, силикона, стеклонити. С внутренним и наружным экранами в различном сочетании | ||
|
120 - 149 |
Клеммные коробки | ||
|
250 - 285; 450 - 485 |
Удлинительные провода с установленными разъемами типов 002, 004 | ||
|
5 |
Количество ЧЭ |
Не заполнено |
Один ЧЭ |
|
n |
n ЧЭ | ||
|
6 |
НСХ |
50П, 100П, Pt100, Pt500, Pt1000 |
НСХ по ГОСТ 6651-2009 |
|
7 |
Класс допуска первичного преобразователя |
А, В, С |
Класс допуска по ГОСТ 6651-2009, подробнее см. таблицу 2 |
|
8 |
Схема соединения |
2, 3, 4 |
2-х, 3-х, 4-х проводная |
|
9 |
Материал наружной оболочки |
Согласно технической документации изготовителя. | |
|
10 |
Наружный диаметр рабочей части, мм | ||
|
11 |
Монтажная длина датчика, мм | ||
|
12 |
В спомогательный размер, мм | ||
Конструктивная модификация 202, 202К
Конструктивная модификация 205, 205К
Конструктивная модификация 206, 206К
Конструктивная модификация 301
Конструктивная модификация 300, 300К
Конструктивная модификация 302
Конструктивная модификация 306
Конструктивная модификация 311
Конструктивная модификация 106, 106К

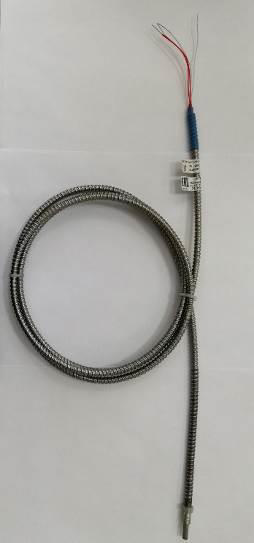

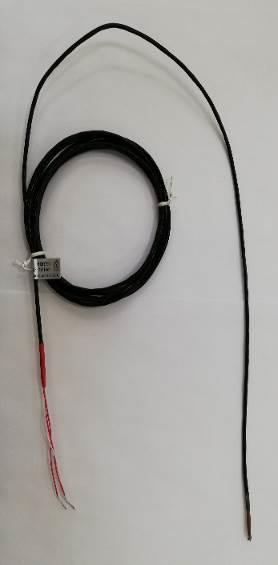

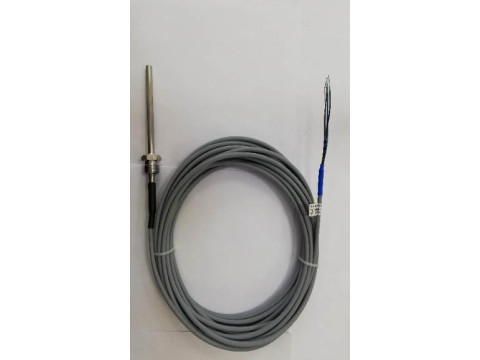

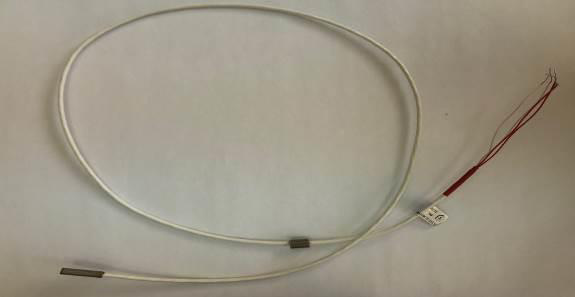

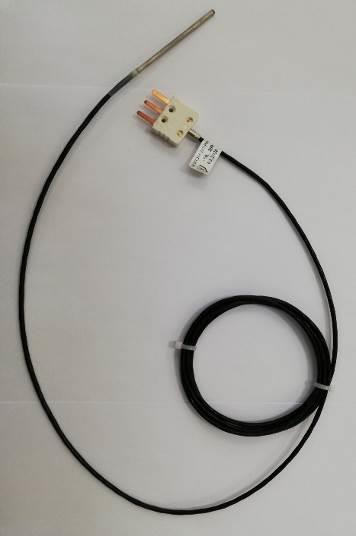

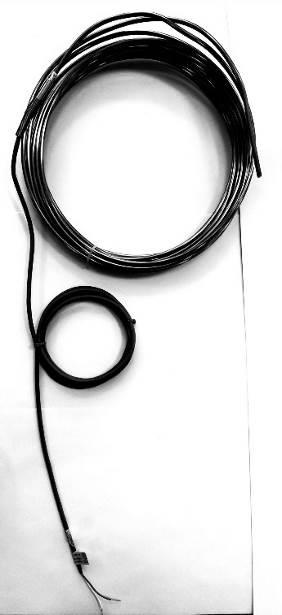

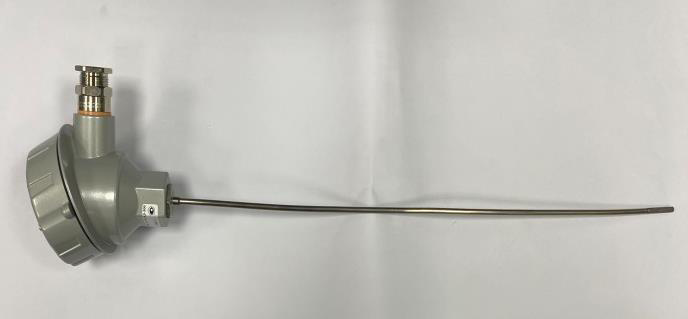

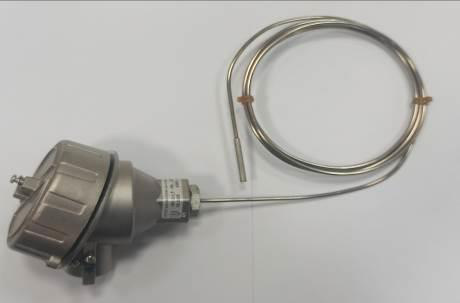

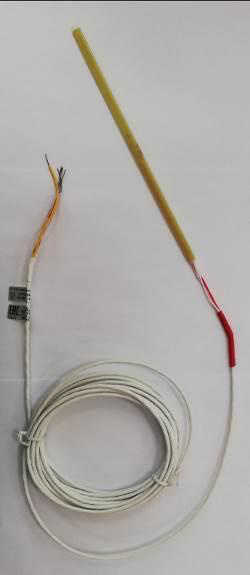

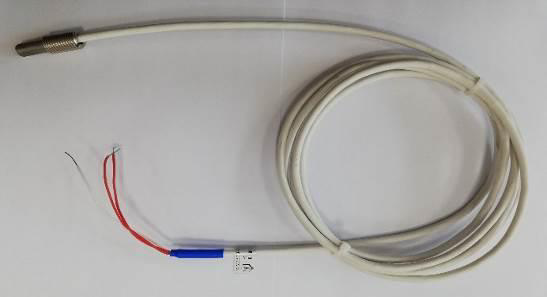

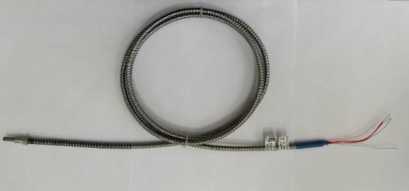

Рисунок 1 - Общий вид датчиков температуры
Место нанесения заводского номера

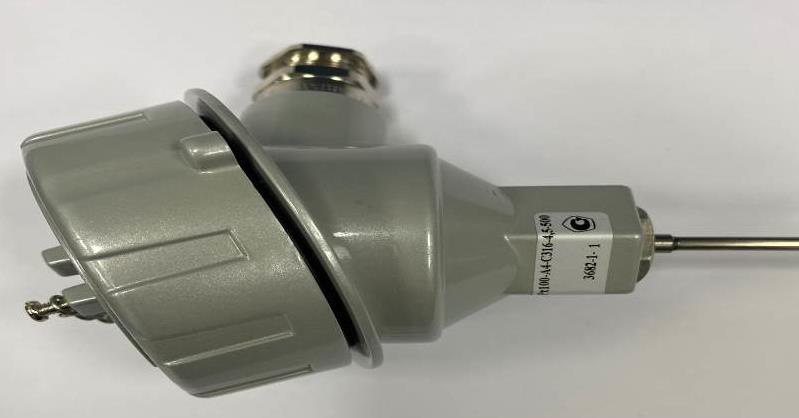

Рисунок 2 - Место нанесения заводского номера
Пломбирование датчиков не предусмотрено.
Технические характеристики
Метрологические характеристики датчиков температуры приведены в таблице 2.
Таблица 2
|
Тип датчика температуры |
Конструктивная модификация |
Класс допуска |
Диапазон измерений (1), °С |
Пределы допускаемых отклонений от НСХ, °С |
Дрейф за средний срок службы (25 лет), °С |
|
ТСПТ-Б, ТСПТ-Б Ex |
106, 202, 205, 206, 300, 301, 302, 306, 311 |
A |
от -60 до +180 |
±(0,15+0,002-1 11) |
±(0,4+0,002^| 11) |
|
B |
от -60 до +200 |
±(0,3+0,005^| 11) | |||
|
C |
от -60 до +200 |
±(0,6+0,01-1 11) | |||
|
106К, 202К, 205К, 206К, 300К |
A |
от -100 до +180 |
±(0,15+0,002-1 t1) | ||
|
B |
от -196 до +200 |
±(0,3+0,005^| 11) | |||
|
C |
от -196 до +200 |
±(0,6+0,01-1 11) |
Примечания:
(1) - Указаны предельные значения. Конкретный диапазон в зависимости от конструктивной модификации указан в паспорте и в маркировке датчика температуры.
И - Абсолютное значение температуры, °С, без учета знака.
Основные технические характеристики датчиков температуры приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее |
100 |
|
Время термической реакции Т0,63 при скорости потока 0,4 ± 0,1 м/с, с |
от 6 до 30(1) |
|
Диаметр монтажной части, мм |
от 3 до 20 |
|
Длина монтажной части, мм |
от 20 до 200000 |
|
Масса, г |
от 3 до 20000 |
|
Рабочие условия эксплуатации для датчиков: - температура окружающей среды, °С - для ТСПТ-Б - для ТСПТ-Б Ех - относительная влажность воздуха, %, не более |
от -60 до +200(4) от -60 до +135(4) 98 |
|
Степень защиты оболочки по ГОСТ 14254-2015 (МЭК 60529:2013) |
IP40, IP55, IP65, IP66, IP68(2) |
|
Устойчивость к воздействию синусоидальной вибрации согласно ГОСТ Р 52931-2008 |
от L1 до F3(3) |
|
Группа механического исполнения по ГОСТ 30631-99, по ГОСТ 17516.1-90 |
М1, М2, М4, М5, М6, М7, М11, М27, М36, М37, М41 (3) |
|
Сейсмостойкость согласно ГОСТ 30546.1-98 |
9 баллов по шкале MSK-64 |
|
Вероятность безотказной работы |
0,6 за 216 000 ч |
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
25 |
|
Примечания: (1) - В зависимости от диаметра наружной части датчика. (2) - В зависимости от конструктивной модификации. Конкретная степень указывается в паспорте датчика. (3) - В зависимости от конструктивной модификации. Конкретная группа указывается в паспорте датчика. (4) - Указан максимальный диапазон. Для конкретных модификаций условия указываются в эксплуатационной документации. | |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом (в правом верхнем углу), а также на корпус датчика температуры при помощи наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Датчик температуры |
ТСПТ-Б или ТСПТ-Б Ex (обозначение модификации - в соответствии с заказом) |
1 шт. |
|
Паспорт |
ЮНКЖ 400520.003 ПС |
1 экз. |
|
Руководство по эксплуатации |
ЮНКЖ.405211.001 РЭ |
1 экз.(1) |
|
Примечание: (1) - на партию датчиков температуры, поставляемых в один адрес. | ||
Сведения о методах измерений
приведены в разделе 2 Руководства по эксплуатации.
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ЮНКЖ.405211.001 ТУ «Датчики температуры ТСПТ-Б, ТСПТ-Б Ex. Технические условия».
