Барьеры искрозащиты ЭнИ-БИС-Ex (Метран-630-Ex)
| Номер в ГРСИ РФ: | 79110-20 |
|---|---|
| Производитель / заявитель: | ООО "Энергия-Источник", г.Челябинск |
Барьеры искрозащиты ЭнИ-БИС-Ex (Метран-630-Ex) (далее барьеры) предназначены для преобразования аналоговых сигналов силы и напряжения постоянного тока, электрического сопротивления от датчиков, источников питания и других технических средств контроля и автоматики, расположенных во взрывоопасной зоне, в аналоговые сигналы силы постоянного тока, в сигналы реле, передачи этих сигналов во взрывобезопасную зону, а также для питания пассивных датчиков, расположенных во взрывоопасной зоне.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79110-20 |
| Наименование | Барьеры искрозащиты |
| Модель | ЭнИ-БИС-Ex (Метран-630-Ex) |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 01.09.2025 |
Производитель / Заявитель
ООО "Энергия-Источник", г.Челябинск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 2798 |
| Найдено поверителей | 19 |
| Успешных поверок (СИ пригодно) | 2797 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0%) |
| Актуальность информации | 24.11.2024 |
Поверители
Скачать
| 79110-20: Описание типа СИ | Скачать | 109.6 КБ | |
| 79110-20: Методика поверки ЭИ.85.00.000МИ | Скачать | 4.1 MБ |
Описание типа
Назначение
Барьеры искрозащиты ЭнИ-БИС-Ex (Метран-630-Ex) (далее барьеры) предназначены для преобразования аналоговых сигналов силы и напряжения постоянного тока, электрического сопротивления от датчиков, источников питания и других технических средств контроля и автоматики, расположенных во взрывоопасной зоне, в аналоговые сигналы силы постоянного тока, в сигналы реле, передачи этих сигналов во взрывобезопасную зону, а также для питания пассивных датчиков, расположенных во взрывоопасной зоне.
Описание
Принцип действия барьеров состоит в измерительном преобразовании аналоговых сигналов датчиков или других измерительных устройств, расположенных во взрывоопасной зоне, в аналоговый сигнал силы постоянного тока во взрывобезопасную зону. В качестве разделительного элемента между искробезопасными и искроопасными цепями служит встроенный блок ис-крозащиты, состоящий из шунтирующих стабилитронов, последовательно включенных резисторов и предохранителей, имеющий гальваническую связь с цепью заземления. Для повышения надежности барьеров цепочка шунтирующих стабилитронов продублирована (троирована — для ЭнИ-БИС-300-Ex). Стабилитроны, диоды и резисторы служат для ограничения напряжения и тока на искробезопасном входе до безопасных уровней в аварийных ситуациях. Диоднорезистивные или резистивные цепи с плавкими предохранителями служат для отключения искробезопасной цепи при возникновении аварийных напряжений на искроопасном выходе. Резистор в этих цепях обеспечивает ограничение величины тока, протекающего через предохранитель, при случайном попадании на барьер напряжения величиной до 250 В. Этим исключается дуговой эффект в слаботочном плавком предохранителе.
В зависимости от назначения и принципа действия барьеры выпускаются в следующих сериях: ЭнИ-БИС-2хх-Ех, ЭнИ-БИС-Зхх-Ех.
Барьеры серии ЭнИ-БИС-2хх-Ех являются активными.
Барьеры серии ЭнИ-БИС-Зхх-Ех являются активными и имеют гальваническую развязку между входом, выходом и источником питания.
В зависимости от технических и метрологических характеристик барьеры могут иметь различные конструктивные исполнения и комплектность. Обозначение исполнения барьеров в зависимости от заказа приведено в виде буквенно-цифрового кода в эксплуатационном паспорте. Буквенно-цифровой код может в себя включать следующую информацию: наименование серии с индивидуальным номером, обозначение искробезопасного оборудования (Ех), тип передаваемого сигнала, количество каналов, тип входного/выходного сигнала, наличие дополнительной технологической наработки, наличие поверки. Например, барьер искрозащиты с гальванической развязкой серии 300 исполнения 301, с аналоговым входным сигналом, одноканальный, с выходным сигналом 0-20 мА, технологической наработкой 360 ч имеет следующее обозначение: ЭнИ-БИС-301-Ех-А1-1 к-020-360.

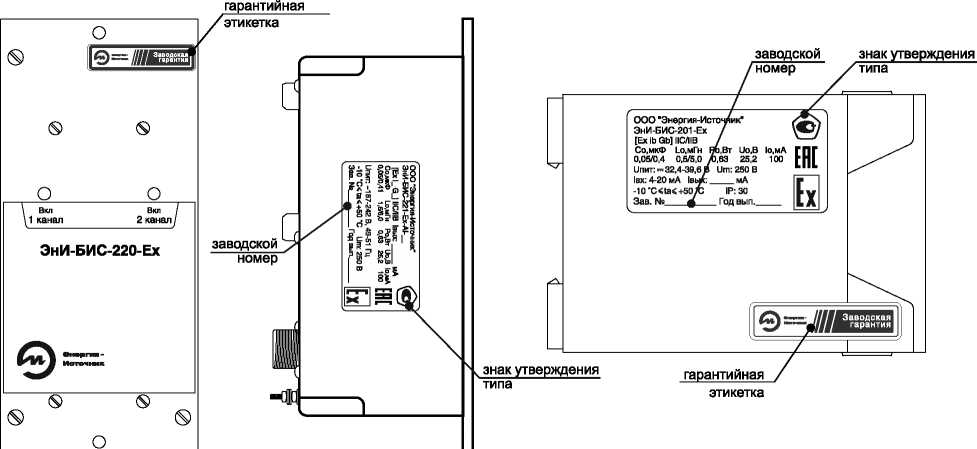

Защита барьера от несанкционированного вскрытия обеспечивается нанесением пломбы / гарантийной этикетки (одной или нескольких в зависимости от конструктивного исполнения) на корпус барьера. Пломба (гарантийная этикетка) представляет собой саморазрушающуюся наклейку, которая наносится в месте соприкосновения основания и крышки корпуса барьера.
Внешний вид барьеров представлен на рисунках 1—2.

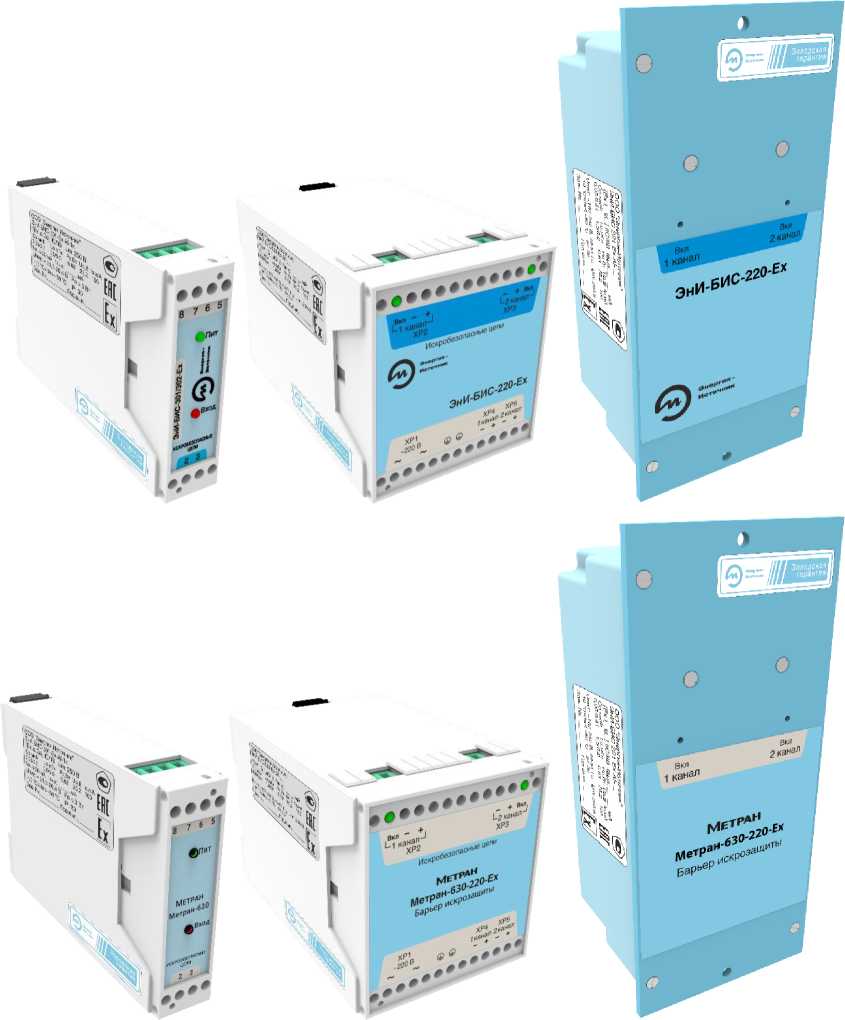

Рисунок 1 — Внешний вид барьеров серии ЭнИ-БИС-2хх-Ех
Рисунок 2 — Внешний вид барьеров серии ЭнИ-БИС-Зхх-Ех
Барьеры могут применяться в различных отраслях промышленности в системах автоматического контроля, регулирования и управления технологическими процессами, связанными с получением, переработкой, использованием и хранением взрывоопасных и пожароопасных веществ.
Барьеры выполнены в соответствии с требованиями, предъявляемыми к взрывозащищенному электрооборудованию подгруппы ИС, IIB и поэтому их область применения охватывает все производства и технологические процессы (с зонами или помещениями), в которых имеются или могут образовываться различные взрывоопасные смеси газов, пары нефтепродуктов.
Программное обеспечение отсутствует.
Технические характеристики
Метрологические характеристики барьеров приведены в таблице 1.
Технические характеристики барьеров приведены в таблице 2.
Таблица 1 — Метрологические характеристики барьеров
|
Наименование характеристики |
Значение |
|
Диапазон входного сигнала1) |
от 4 до 20 мА от 0 до 5 мА от 0 до 20 мА от 0 до 5 В |
|
Диапазон выходного сигнала1) |
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА |
|
Пределы допускаемой основной приведённой погрешности преобразования сигналов, % от диапазона изменения выходного сигнала |
±0,12); ±0,22) |
|
Пределы допускаемой дополнительной приведённой погрешности преобразования от изменения температуры окружающего воздуха в рабочем диапазоне температур, % от диапазона изменения выходного сигнала на каждые 10 °С |
±0,1; ±0,23) |
|
Пределы допускаемой дополнительной приведённой погрешности преобразования от изменения напряжения питания, % |
±0,1 |
|
Нормальные условия: - температуры окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +21 до +25 от 30 до 80 от 84,0 до 106,7 |
|
Примечание. 1) Диапазон входного/выходного сигналов зависит от модификации барьера и выбирается потребителем при заказе. 2) Значения пределов допускаемой основной приведённой погрешности преобразования зависят от модификации барьера и выбираются потребителем при заказе, кроме ЭнИ-БИС-301-Ех-А1-1к, ЭнИ-БИС-302-Ех-А1-1к, ЭнИ-БИС-320-Ех-А1-1к-Н для выходного сигнала от 0 до 5 мА, для которых пределы допускаемой основной приведённой погрешности преобразования ± 0,2 %. 3) Только для ЭнИ-БИС-203-Ех, ЭнИ-БИС-204-Ех. | |
Таблица 2 — Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания (в зависимости от модификации: - напряжение постоянного тока, В - напряжение постоянного тока, В - напряжение питания переменного тока, В - частота переменного тока, Гц |
36±3,6 24±0,5 (2,4) от 187 до 242 от 49 до 51 |
|
Потребляемая мощность (в зависимости от модификации): - с напряжением питания постоянного тока, Вт, не более - с напряжением питания переменного тока, В А, не более |
3,5 6 |
|
Масса, кг, не более серия ЭнИ-БИС-2хх-Ех серия ЭнИ-БИС-Зхх-Ех |
0,5 0,1 |
|
Габаритные размеры (высота, ширина, длина), мм, не более серия ЭнИ-БИС-2хх-Ех серия ЭнИ-БИС-Зхх-Ех |
125х77х70 110х76х23 |
|
Рабочие условия: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -10 до +50 от 30 до 80 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на боковую или лицевую (в зависимости от конструктивного исполнения) сторону барьера способом, обеспечивающим долговечность маркировки, и/или на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 — Комплектность барьеров ЭнИ-БИС-2хх-Ех
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Барьер ЭнИ-БИС-2хх-Ех |
_ |
1 |
соответственно заказу |
|
Паспорт |
ЭИ.85.00.000ПС |
1 | |
|
Руководство по эксплуатации |
ЭИ.85.00.000-ххРЭ |
допускается поставлять по 1 шт. на 30 барьеров, поставляемых в один адрес | |
|
Методика поверки |
ЭИ.85.00.000МИ | ||
|
DIN-рейка |
NS35\7,5 |
по заказу | |
Таблица 4 — Комплектность барьеров ЭнИ-БИС-Зхх-Ех
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Барьер ЭнИ-БИС-3хх-Ех |
_ |
1 |
соответственно заказу |
|
Паспорт |
ЭИ.85.00.000ПС |
1 | |
|
Руководство по эксплуатации |
ЭИ.173.00.000-ххРЭ |
допускается поставлять по 1 шт. на 30 барьеров, поставляемых в один адрес | |
|
Методика поверки |
ЭИ.85.00.000МИ | ||
|
Модуль резисторов NAMUR ЭнИ-410 |
ЭИ.232.00.000 |
по заказу | |
|
DIN-рейка |
NS35\7,5 |
по заказу | |
Поверка
осуществляется по документу ЭИ.85.00.000МИ «Барьеры искрозащиты ЭнИ-БИС-Ex (Метран-630-Ex). Методика поверки», утвержденному ФГУП «ВНИИМС» 25.11.2019 г.
Основные средства поверки:
калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R), регистрационный номер в Федеральном информационном фонде 52489-13;
мультиметр цифровой прецизионный Fluke 8508А, регистрационный номер в Федеральном информационном фонде 25984-14;
мера электрического сопротивления Р331;
магазин сопротивления измерительный МСР-60М, регистрационный номер в Федеральном информационном фонде 2751-71.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта на барьер или на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 31610.0-2014 (IEC 60079-0:2011) Взрывоопасные среды. Часть 0. Оборудование.
Общие требования
ТУ 4218-007-51465965-2004 Барьеры искрозащиты ЭнИ-БИС-Ex (Метран-630-Ex). Технические условия
