Тензорезисторы TML
| Номер в ГРСИ РФ: | 79148-20 |
|---|---|
| Категория: | Тензорезисторы |
| Производитель / заявитель: | Фирма "Tokyo Measuring Instruments Laboratory Co., Ltd.", Япония |
Тензорезисторы TML (далее - тензорезисторы) предназначены для измерения деформаций деталей машин и конструкций при статических и динамических нагрузках, а также для применения в качестве чувствительных элементов первичных преобразователей различных физических величин.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79148-20 |
| Действует | по 11.09.2030 |
| Наименование | Тензорезисторы |
| Модель | TML |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d6d88d9a-aca4-d2d3-d5f9-bc0d105fea42 |
Производитель / Заявитель
Фирма "Tokyo Measuring Instruments Laboratory Co., Ltd.", Япония
ЯПОНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок | |
| Успешных поверок (СИ пригодно) | 63 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
79148-20: Описание типа
2024-79148-20.pdf
|
Скачать | 1.1 MБ | |
|
79148-20: Методика поверки
2022-mp79148-20.pdf
|
Скачать | 6.4 MБ |
Описание типа
Назначение
Тензорезисторы TML (далее - тензорезисторы) предназначены для измерения деформаций деталей машин и конструкций при статических и динамических нагрузках, а также для применения в качестве чувствительных элементов первичных преобразователей различных физических величин.
Описание
Принцип действия тензорезисторов основан на тензорезистивном эффекте, то есть на свойстве проводников изменять электрическое сопротивление при объемном или линейном деформировании.
Конструктивно тензорезисторы состоят из чувствительного элемента, изготовленного из тонкой фольги или проволоки, закрепленной с помощью связующего на подложке. От воздействия внешних факторов окружающей среды чувствительный элемент тензорезисторов сверху защищен пленочным слоем непроводящего материала (протекторная защита).
Конструктивные конфигурации тензорезисторов:
- одиночные тензорезисторы для измерения одноосевой деформации;
- двух-, трех-, четырех- и многокомпонентные тензорезисторы для определения значения и направления деформаций при сложнонапряженном состоянии (тензорезисторные розетки);
- тензорезисторные цепочки для исследования распределения деформации в зоне концентрации напряжения.
Условное обозначение тензорезисторов имеет следующий вид:
[I] [II] [III] - [IV] - [V] - [VI]
Группа символов [I] обозначает область применения тензорезисторов:
- F/CCF/EF/EU/UF/UBF/BF/BTM - тензорезисторы общего применения;
- WF - тензорезисторы во влагозащищенном исполнении;
- P/PF - тензорезисторы c подложкой из сложных полиэфиров;
- FLM/WFLM/AW/AWC - тензорезисторы с металлической подложкой;
- MF - тензорезисторы с уменьшенной шириной чувствительного элемента;
- YEF/YF/YHF - тензорезисторы, работающие в условиях больших деформаций;
- DSF - высокопрочные тензорезисторы для применения в ресурсных циклических испытаниях;
- LF/PFLW/PLW/GF - тензорезисторы для использования на низкоэластичных поверхностях;
- CF/CEF/QF/ZF - тензорезисторы для использования в широком температурном диапазоне;
- SF - тензорезисторы для использования при повышенных напряжениях в исследуемых объектах.
Группа символов [II] обозначает конструктивное исполнение тензорезисторов - количество, расположение и вид чувствительных элементов, расположенных на одной подложке:
- L/LA/LK/LX/LG/BX/BY - один чувствительный элемент (одиночный тензорезистор);
- C/CA/CAL/LC/CS/CB/BC/CM/CMX/CMY - два чувствительных элемента (тензорези-сторная розетка);
- R/LR/RA/RAL/RAS/RS - три чувствительных элемента (тензорезисторная розетка);
- XV/YV/BXV/BYV - пять чувствительных элементов, расположенных соосно (тензорезисторная цепочка);
- XX/YX - десять чувствительных элементов, расположенных соосно (тензорезисторная цепочка);
- CV - пять пар чувствительных элементов, расположенных соосно, главные оси в каждой паре которых ориентированы под углом 90° друг к другу (тензорезисторная цепочка);
- А, LT - чувствительный элемент с главной осью, расположенной под углом 45° к оси подложки;
- СТ - чувствительный элемент с двумя главными осями, расположенными под углом 45° к оси подложки и под углом 90° друг к другу.
Группа символов [III] (буквенный индекс «В») обозначает наличие специальной конфигурации мест под пайку (при отсутствии специальной конфигурации мест под пайку не указывается).
Группа символов [IV] - номинальная база, мм. Для тензорезисторов c металлической подложкой или общего назначения после величины длины базы в ряде случаев дополнительно могут быть указаны буквенные индексы «А» «В» «С» «СТА», например, 1A, 8В, 1C, 6CTA.
Группа символов [V] - номинальное электрическое сопротивление, Ом (для номинального электрического сопротивления 120 Ом не указывается).
Группа символов [VI] - температурный коэффициент линейного расширения материала без множителя 10-6, при установке на который тензорезистор является термокомпенсированным, °С-1 (для нетермокомпенсированных тензорезисторов не указывается).
В условное обозначение тензорезисторов допускается после группы символов [VI] включать дополнительные сведения, не относящиеся к метрологическим характеристикам тензорези-стора, например, обозначение кабеля при наличии его в комплекте поставки.
Примеры условного обозначения тензорезисторов:
- FLA-5-23 - тензорезистор общего применения с одним чувствительным элементом, номинальной базой 5 мм, номинальным электрическим сопротивлением 120 Ом и температурным коэффициентом линейного расширения 23 •IO-6 °С-1;
- ZFCA-3-350-11 - тензорезистор для использования в широком температурном диапазоне с двумя чувствительными элементами, расположенными на одной подложке, номинальной базой 3 мм, номинальным электрическим сопротивлением 350 Ом, температурным коэффициентом линейного расширения 1140-6 °С-1;
- FLAB-1-11 - тензорезистор общего применения с одним чувствительным элементом, наличием специальной конфигурации мест под пайку, номинальной базой 1 мм, номинальным электрическим сопротивлением 120 Ом, температурным коэффициентом линейного расширения 1140-6 °с-1;
- FCT-2-350-11 - тензорезистор общего применения, чувствительный элемент которого выполнен с двумя главными осями, расположенными под углом 45° к оси подложки и под углом 90° друг к другу, номинальной базой 2 мм, номинальным сопротивлением 350 Ом, температурным коэффициентом линейного расширения 11^10"6 °С-1;
- QFLT-05A-11-002LE - тензорезистор для использования в широком температурном диапазоне, чувствительный элемент которого выполнен с главной осью, расположенной под углом 45° к оси подложки, номинальной базой 0,5 мм, номинальным электрическим сопротивлением 120 Ом, температурным коэффициентом линейного расширения 11-10’6 °С-1.
Пломбирование тензорезисторов не предусмотрено.

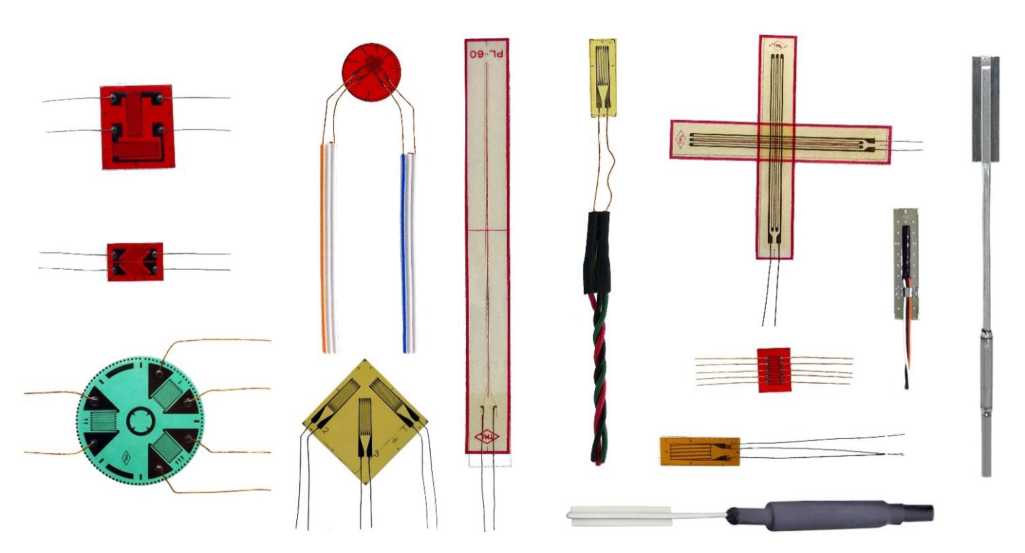

Общий вид тензорезисторов представлен на рисунке 1.
Рисунок 1 - Общий вид тензорезисторов TML
Технические характеристики
Метрологические характеристики тензорезисторов приведены в таблице 1, основные технические характеристики в таблицах 2-4.
Таблица 1 - Метрологические характеристики тензорезисторов
|
Наименование характеристики |
Значение |
|
Диапазон измерений деформации, млн-1 |
± 5000 |
|
Номинальное сопротивление1), Ом |
60; 100; 120; 200; 350; 400; 700; 1000 |
|
Предельное относительное отклонение сопротивления в партии от номинального1), % |
± 0,3; ± 0,5; ± 1,0 |
|
Среднее значение чувствительности при нормальных условиях |
от 1,4 до 3,5 |
|
Среднее квадратическое отклонение (СКО) чувствительности при нормальных условиях1), % |
1; 2; 3 |
|
Нелинейность функции преобразования при нормальных условиях1), % |
1; 2; 3; 5 |
|
Среднее значение температурного коэффициента чувствительности1) 2), % / 10 °С |
± 0,1; ± 0,2; ± 0,3 |
|
СКО температурного коэффициента чувствительности2), %<10°С)-1 |
0,005 |
|
Температурная характеристика сопротивления (ТХС)2), млн-1 |
£( t) = со + с. t+c2 . 12 + c3 . t3 + c4 . t4 где t - температура в °С; С0, С1, С2, Сэ, С4 - коэффициенты |
|
СКО погрешности аппроксимации ТХС1) 2), млн-1 |
25; 50 |
|
Наименование характеристики |
Значение |
|
Максимальное абсолютное значение ТХС в рабочей области значений температуры1) 2), млн-1 |
200; 400; 800 |
|
СКО значения ТХС при максимальной температуре1) 2), млн-1 |
20; 50 |
|
Индивидуальная ТХС в свободном состоянии3), млн-1 , |
%( t) = с0 + с • t+с2 • t2 + сз • t3 + c4 • t4 где t - температура в °С; С0, С1, С2, Сз, С4 - коэффициенты |
|
СКО погрешности аппроксимации индивидуальной ТХС в свободном состоянии1) 3), млн-1 |
25; 50 |
|
Максимальное значение индивидуальной ТХС в свободном состоянии в рабочей области значений температуры1) 3), млн-1 |
450;800 |
|
СКО погрешности аппроксимации разностной ТХС1) 3), млн-1 |
25; 50 |
|
СКО значения разностной ТХС при максимальной температуре1) 3), млн-1 |
50; 100 |
|
Значения ТХС внутри интервала термокомпенсации, -1 млн 1 |
от -100<K до 100<K, где К - среднее значение чувствительности при нормальных условиях |
|
Среднее значение ползучести при нормальных условиях за промежуток времени 1 ч1), % |
0,3; 0,5; 1,0 |
|
СКО ползучести при нормальных условиях за промежуток времени 1 ч1), % |
0,1; 0,25; 0,5 |
|
Среднее значение ползучести при максимальной температуре за промежуток времени 1 ч, % |
1,0; 3,0; 5,0 |
|
СКО ползучести при максимальной температуре за промежуток времени 1 ч1), % |
0,5; 1,5; 2,0 |
|
Под нормальными условиями понимаются: температура от 20 до 25 0С, относительная влажность от 30 до 60 %, атмосферное давление от 96 до 104 кПа. 1) Действительные значения характеристик указываются в паспорте 2) Для тензорезисторов модификации DSF не нормируется 3) Нормируется только для привариваемых тензорезисторов | |
Таблица 2 - Номинальные сопротивление, база, длина и ширина подложки тензорезисторов
|
Условное обозначение |
Номинальное сопротивление, Ом |
Номинальная база, мм |
Длина подложки, мм |
Ширина подложки, мм |
Внешний вид |
|
FLA |
60, 100, 120, 200, 350, 400, 700, 1000 |
от 0,2 до 30 |
от 2 до 40 |
от 2 до 9 |
1 _ Т_________________________ |
|
FLG |
120, 350 |
от 0,2 до 5 |
от 2,5 до 10 |
от 2,5 до 3,5 | |
|
FLK |
120, 350 |
от 1 до 10 |
от 4,2 до 17,2 |
от 1,2 до 4,0 | |
|
UFLA |
100, 120, 200, 350, 400 |
от 0,2 до 10 |
от 1,8 до 19 |
от 1,5 до 4,8 | |
|
UFLG |
120, 350 |
от 0,2 до 5 |
от 2,5 до 10 |
от 2,5 до 3,5 | |
|
UFLK |
120, 350 |
от 1 до 10 |
от 4,2 до 17,2 |
от 1,2 до 4,0 | |
|
FCA |
60, 100, 120, 200, 350, 400, 700, 1000 |
от 0,5 до 10 |
от 0 4,5 до 0 17 | ||
|
UFCA |
100, 120, 200, 350, 400 |
от 0,5 до 10 |
от 0 4,5 до 0 17 | ||
|
FRA |
60, 100, 120, 200, 350, 400, 700, 1000 |
от 0,5 до 10 |
от 0 4,5 до 0 17 | ||
|
UFRA |
100, 120, 200, 350, 400 |
от 0,5 до 10 |
от 0 4,5 до 0 17 | ||
|
FLT |
120, 350 |
от 0,5 до 5 |
от 3,8 до 24 |
от 1.2 до 12 | |
|
FCT |
100, 120, 200, 350, 400 |
от 1 до 5 |
от 3,5 до 26 |
от 3.3 до 15.5 |
-- |
|
FCB |
120, 350 |
от 1 до 6 |
от 4,2 до 10 |
от 4 до 13 | |
|
FR |
120, 350 |
от 0,5 до 10 |
от 0 4,5 до 0 17 | ||
|
EUBC |
120, 350 |
от 0,6 до 3 |
от 0 2,2 до 0 12 | ||
|
Условное обозначение |
Номинальное сопротивление, Ом |
Номинальная база, мм |
Длина подложки, мм |
Ширина подложки, мм |
Внешний вид |
|
FRAS |
120, 350 |
от 0,5 до 5 |
от 2,4 до 25 |
от 2.4 до 25 |
ф,-ф== |
|
FRS |
120, 350 |
от 1 до 5 |
от 0 5,5 до 0 28,5 | ||
|
FXV |
120, 350 |
от 1 до 3 |
от 4 до 15 |
от 11 до 28 |
‘ 1 |
|
FYV |
120, 350 |
от 1 до 3 |
от 4 до 15 |
от 11 до 28 |
• ил ■ ■ ■ и • |
|
FBXV |
120, 350 |
от 0,4 до 3 |
от 5,2 до 9,1 |
от 7 до 12 | |
|
FBYV |
120, 350 |
от 0,6 до 3 |
от 5,2 до 9,1 |
от 6,8 до 12 | |
|
FCV |
120, 350 |
от 1 до 3 |
от 7 до 11,4 |
от 11,8 до 19 |
МИШИ ■ HDQUU ■ |
|
FBX |
120, 350 |
от 0,4 до 1 |
от 5,2 до 7 |
от 0,9 до 2 |
—|—ШЧ— |
|
Условное обозначение |
Номинальное сопротивление, Ом |
Номинальная база, мм |
Длина подложки, мм |
Ширина подложки, мм |
Внешний вид |
|
FBY |
120, 350 |
от 0,6 до 1 |
от 5,1 до 7 |
от 0,9 до 2 |
1 HUH- |
|
FLX |
120, 350 |
от 0,4 до 1 |
от 3 до 5,2 |
от 0,8 до 2 | |
|
CCFXX |
120, 350 |
1 |
16,4 |
4,5 | |
|
CCFYX |
120, 350 |
1 |
16,4 |
4,5 | |
|
FLGB |
120, 350 |
от 0,2 до 5 |
от 2,5 до 10 |
от 2,5 до 3,5 |
Г - ~1_____ L _|| |
|
FLAB |
60, 100, 120, 200, 350, 400, 700, 1000 |
от 0,2 до 30 |
от 2 до 40 |
от 2 до 9 | |
|
FLKB |
120, 350 |
от 1 до 10 |
от 4,2 до 17,2 |
от 1,2 до 4,0 |
= ______ |
|
FCAB |
60, 100, 120, 200, 350, 400, 700, 1000 |
от 0,5 до 10 |
от 0 4,5 до 0 17 | ||
|
FRAB |
60, 100, 120, 200, 350, 400, 700, 1000 |
от 0,5 до 10 |
от 0 4,5 до 0 17 | ||
|
WFLA |
100, 120, 200, 350, 400 |
3, 6 |
17, 25 |
8, 11 |
1 |
|
WFCA |
120, 350 |
3, 6 |
19, 25 |
16, 21 |
1 —■ |
|
WFRA |
120, 350 |
3, 6 |
19, 25 |
16, 21 |
? =______- |
|
QFLG |
120, 350 |
от 0,2 до 5 |
от 2,5 до 10 |
от 2,5 до 3,5 |
— А -- ________I__________________ |
|
QFLA |
60, 100, 120, 200, 350, 400, 700, 1000 |
от 0,2 до 10 |
от 1,8 до 19 |
от 1,5 до 12 | |
|
QFLK |
120, 350 |
от 1 до 10 |
от 4,2 до 17,2 |
от 1,2 до 9,0 | |
|
Условное обозначение |
Номинальное сопротивление, Ом |
Номинальная база, мм |
Длина подложки, мм |
Ширина подложки, мм |
Внешний вид |
|
QFCA |
60, 100, 120, 200, 350, 400, 700, 1000 |
от 0,5 до 6 |
от 5,2 до 19 |
от 5,2 до 19 |
' • |
|
QFCB |
100, 120, 200, 350, 400 |
от 1 до 6 |
от 4,2 до 10 |
от 4 до 13 | |
|
QFRA |
60, 100, 120, 200, 350, 400, 700, 1000 |
от 0,5 до 6 |
от 5,2 до 19 |
от 5,2 до 19 |
'В^ |
|
QFLT |
120, 350 |
от 0,5 до 5 |
от 3,8 до 24 |
от 1,2 до 12 | |
|
QFXV |
120, 350 |
от 1 до 3 |
от 4 до 15 |
от 11 до 28 |
мм |
|
QFYV |
120, 350 |
от 1 до 3 |
от 4 до 15 |
от 11 до 28 |
■ ■ ■ ■ ■ ■ • |
|
QFBXV |
120, 350 |
от 0,4 до 3 |
от 5,2 до 9,1 |
от 7 до 12 |
—имя— —mir.ii— —mi— —тв— --— |
|
QFBYV |
120, 350 |
от 0,6 до 3 |
от 5,1 до 9,1 |
от 6,8 до 12 |
■ 1* |
|
QFBX |
120, 350 |
от 0,4 до 1 |
от 5,2 до 7 |
от 0,9 до 2 |
-ьпмн- |
|
QFBY |
120, 350 |
от 0,6 до 1 |
от 5,1 до 7 |
от 0,9 до 2 |
—1 — |
|
QFLX |
120, 350 |
от 0,4 до 1 |
от 3 до 5,2 |
от 0,8 до 2 |
[-■С 1 |
|
QFCT |
100, 120, 200, 350, 400 |
от 1 до 5 |
от 3,5 до 26 |
от 3,3 до 15,5 |
__ |
|
ZFLK |
120, 350 |
от 1 до 10 |
от 4,2 до 17,2 |
от 1,0 до 4,0 |
|
Условное обозначение |
Номинальное сопротивление, Ом |
Номинальная база, мм |
Длина подложки, мм |
Ширина подложки, мм |
Внешний вид |
|
ZFLA |
60, 100, 120, 200, 350, 400, 700, 1000 |
от 1 до 10 |
от 6 до 21,5 |
от 3 до 8,3 |
i ________________!___________________________________ |
|
ZFCA |
60, 100, 120, 200, 350, 400, 700, 1000 |
от 1 до 6 |
от 8,5 до 22 |
от 8,5 до 22 |
td |
|
ZFCAL |
120, 350 |
от 1 до 6 |
от 0 5,4 до 0 16 | ||
|
ZFRA |
60, 100, 120, 200, 350, 400, 700, 1000 |
от 1 до 6 |
от 8,5 до 22 |
от 8,5 до 22 | |
|
ZFRAL |
120, 350 |
от 1 до 6 |
от 0 5,4 до 0 16 |
ж | |
|
EFLK |
120, 350 |
0,2 |
1,6 |
1,2 |
- |
|
EFLX |
120, 350 |
0,2 |
1,8 |
1,2 |
[|И1^] |
|
EFCA |
120, 350 |
0,5 |
0 3,8 |
/\ Д \ | |
|
EFRA |
120, 350 |
0,5 |
0 3,8 | ||
|
CEFLA |
120, 350 |
от 1 до 6 |
от 3,8 до 10,8 |
от 2 до 3,2 |
1 __ т |
|
CFLA |
120, 350 |
от 1 до 6 |
от 5,2 до 12,7 |
от 3 до 4,5 |
1 _ т_________________ |
|
CFCA |
120, 350 |
1; 3 |
7,2; 11 |
7,2; 11 |
—X----1----- |
|
Условное обозначение |
Номинальное сопротивление, Ом |
Номинальная база, мм |
Длина подложки, мм |
Ширина подложки, мм |
Внешний вид |
|
CFRA |
120, 350 |
1; 3 |
7,2; 11 |
7,2; 11 |
----X--------1---------- |
|
AW |
120, 350 |
6 |
24 |
5 |
О О И О О О с_о о I = - fi sn= _^_2****^Z*‘**** |оодоооо||фо | |
|
AWC |
120, 350 |
от 2 до 8 |
от 14 до 30 |
5 |
i _______|П |
|
PL |
120, 350 |
От 60 до 120 |
от 72 до 136 |
от 8 до 10 |
1 -k- |
|
PLC |
120, 350 |
60 |
74 |
74 |
1--- 1 |
|
PLR |
120, 350 |
60 |
74 |
74 |
i----4- |
|
PFL |
120, 350 |
от 10 до 30 |
от 17,3 до 40,2 |
от 4,8 до 7,2 |
। s ~_____ L___J |
|
PFLC |
120, 350 |
от 20 до 30 |
от 27 до 41 |
от 27 до 41 |
[ • z s ________ |
|
PFLR |
120, 350 |
от 20 до 30 |
от 27 до 41 |
от 27 до 41 |
[ 1 |
|
FLM |
120, 350 |
30, 60 |
60, 90 |
18 |
Ю8®8-?КЯЙ!Ж®8й!ЖЙ8йй8й8Яйй8Жйй8йй«й8йй«й!:йй8й s=x xS £8 8Й |
|
WFLM |
120, 350 |
30, 60 |
60, 90 |
18 |
|
Условное обозначение |
Номинальное сопротивление, Ом |
Номинальная база, мм |
Длина подложки, мм |
Ширина подложки, мм |
Внешний вид |
|
UBFLA |
120, 350 |
от 0,3 до 1 |
от 3,4 до 4,5 |
от 2 до 2,5 |
• * |
|
BFLA |
120, 350 |
от 2 до 5 |
от 7 до 13,3 |
от 2 до 3,8 |
1 ___________________________ _____!__________ |
|
BFCA |
120, 350 |
от 2 до 5 |
от 7 до 12,5 |
от 7 до 12,5 |
Г\ * __ ~1 1 1 |
|
BFRA |
120, 350 |
от 2 до 5 |
от 7 до 12,5 |
от 7 до 12,5 |
К ‘ Я 14” L Т Т |
|
GFLA |
120, 350 |
от 1 до 6 |
от 5 до 16 |
от 2 до 5,5 |
i ________________!____________________________ |
|
GFCA |
120, 350 |
3 |
10,5, 15 |
10,5, 15 |
"|у____I_______ |
|
GFRA |
120, 350 |
3 |
10,5, 15 |
10,5, 15 |
-------1-----------------1------------------------- |
|
LFLA |
120, 350 |
10 |
18,5 |
5,3 |
• ;.......j................11 |
|
PFLW |
120, 350 |
30 |
40 |
7 |
~___ L____ |
|
PLW |
120, 350 |
60 |
74 |
8 | |
|
MFLA |
120, 350 |
от 2 до 5 |
от 4,5 до 8,1 |
от 1,5 до 2,5 | |
|
120, 350 |
60 |
64 |
5 | ||
|
MFCAL |
120, 350 |
2 |
0 7 | ||
|
Условное обозначение |
Номинальное сопротивление, Ом |
Номинальная база, мм |
Длина подложки, мм |
Ширина подложки, мм |
Внешний вид |
|
MFRAL |
120, 350 |
2 |
0 7 | ||
|
YEFLA |
120, 350 |
от 2 до 20 |
от 6,5 до 27 |
от 3,5 до 5,1 |
---------1---------------------- __________I__________________________ |
|
YFLA |
120, 350 |
от 2 до 20 |
от 6,5 до 27 |
от 3,5 до 5,1 | |
|
YEFCA |
120, 350 |
от 2 до 5 |
от 9 до 15,5 |
от 9 до 15,5 |
о |
|
YEFRA |
120, 350 |
от 2 до 5 |
от 9 до 15,5 |
от 9 до 15,5 | |
|
YHFLA |
120, 350 |
от 2 до 5 |
от 7 до 12 |
от 2,5 до 3,2 |
Г1 i т |
|
DSFLA |
120, 350 |
от 2 до 5 |
от 7 до 12 |
от 3 до 3,5 |
- i______! |
|
SFA |
120, 350 |
4 |
9 |
6 | |
|
FCM |
120, 350 |
2,8 |
12 |
8,5 |
isnilil |
|
EFCM |
120, 350 |
от 1 до 3 |
от 2 до 5 |
от 10 до 16 | |
|
EFCMX |
120, 350 |
3 |
8 |
7,5 |
i ______________!__________________________ |
|
EFCMY |
120, 350 |
3 |
10 |
6,5 |
i i т______I____________ |
|
Условное обозначение |
Номинальное сопротивление, Ом |
Номинальная база, мм |
Длина подложки, мм |
Ширина подложки, мм |
Внешний вид |
|
BTM |
120, 350 |
от 1 до 6 |
от 5,4 до 12,2 |
от 1,2 до 1,9 |
И - - н |
|
Примечание: фактическое значение электрического сопротивления указывают на упаковке тензорезисторов (по заявке заказчика тензорезисторы могут иметь параметры базы, электрического сопротивления и габаритные размеры, отличные от указанных в таблице). | |||||
Таблица 3 - Предельные деформации, предельные пониженные температуры, рабочие области значений температуры и диапазоны термокомпенсации тензорезисторов
|
Условное обозначение |
Предельная* деформация, млн-1 |
Предельная* пониженная температура, °С |
Рабочая область значений температуры, °С |
Диапазон термокомпенсации, °С |
|
F, CCF, EF, EU, UF |
± 50000 |
-196 |
от -40 до +150 |
от +10 до +100 |
|
UBF, BF |
± 30000 |
-70 |
от -40 до +200 |
от +10 до +80 |
|
ВТМ |
± 5000 |
-10 |
от -10 до +80 |
- |
|
WF |
± 30000 |
-10 |
от -10 до +80 |
от +10 до +80 |
|
Р, PF |
± 20000 |
-70 |
от -40 до +80 |
от +10 до +80 |
|
FLM, WFLM |
± 5000 |
-70 |
от -40 до +80 |
от +10 до +80 |
|
AW |
± 5000 |
-196 |
от -40 до +300 |
от +10 до +100 |
|
AWC |
± 5000 |
-196 |
от -40 до +100 |
от +10 до +100 |
|
MF |
± 10000 |
-196 |
от -40 до +80 |
- |
|
YEF |
± 150000 |
-20 |
от -20 до +80 |
- |
|
YF |
± 200000 |
-20 |
от -20 до +80 |
- |
|
YHF |
± 400000 |
-20 |
от -20 до +80 |
- |
|
DSF |
± 50000 |
-60 |
от 20 до +200 |
- |
|
LF |
± 30000 |
-20 |
от -20 до +80 |
от +10 до +80 |
|
PFLW, PLW |
± 20000 |
-20 |
от -20 до +80 |
от +10 до +80 |
|
GF |
± 30000 |
-20 |
от -20 до +80 |
- |
|
CF |
± 10000 |
-269 |
от -40 до +80 |
от -40 до +80 |
|
CEF |
± 10000 |
-269 |
от -40 до +200 |
от -40 до +80 |
|
QF |
± 30000 |
-196 |
от -40 до +200 |
от +10 до +100 |
|
ZF |
± 10000 |
-196 |
от -40 до +300 |
от +10 до +100 |
|
SF |
± 30000 |
-70 |
от -40 до +200 |
от +10 до +100 |
|
* Заявленные производителем значения деформации и пониженной температуры после воздействия которых тензорезисторы сохраняют работоспособность. | ||||
Таблица 4 - Общие технические характеристики для всех модификаций тензорезисторов
|
Наименование характеристики |
Значение |
|
Максимальный рабочий ток питания, мА |
25 |
|
Минимальное значение сопротивления изоляции в рабочей области значений температуры, МОм |
от 50 до 200 |
|
Масса, г, не более |
30 |
|
Вероятность безотказной работы за 107 циклов нагружения, не менее, для тензорезисторов DSF при знакопеременной деформации ± 3000 млн-1; для остальных тензорезисторов при знакопеременной деформации ± 1000 млн-1 |
0,97 |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Тензорезисторы TML |
[I] [II] [III] - [IV] - [V] - [VI] |
в соответствии с заказом |
|
Тензорезисторы TML. Паспорт |
Тензорезисторы TML. Паспорт |
1 (на партию) |
|
Тензорезисторы TML. Руководство по эксплуатации |
Тензорезисторы TML. Руководство по эксплуатации |
1 (на партию) |
|
Тензорезисторы TML. Методика поверки |
- |
1 (на заказ) |
|
Упаковка |
- |
Количество определяется заказом |
Сведения о методах измерений
приведены в эксплуатационном документе: «Тензорезисторы TML. Руководство по эксплуатации».
Нормативные документы
ГОСТ 20420-75 «Тензорезисторы. Термины и определения» (с Изменениями N 1, 2, 3);
Техническая документация «Tokyo Measuring Instruments Laboratory Co., Ltd.», Япония.
Другие Тензорезисторы
