Приборы радиотехнические подповерхностного зондирования (георадары) ОКО-3
| Номер в ГРСИ РФ: | 79173-20 |
|---|---|
| Производитель / заявитель: | ООО "Логические Системы", г.Москва |
Приборы радиотехнические подповерхностного зондирования (георадары) ОКО-3 (далее - георадары) предназначены для измерения расстояний до неоднородных объектов в исследуемой среде.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79173-20 |
| Наименование | Приборы радиотехнические подповерхностного зондирования (георадары) |
| Модель | ОКО-3 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 11.09.2025 |
Производитель / Заявитель
ООО "Логические Системы", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 4 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 79173-20: Описание типа СИ | Скачать | 83.9 КБ | |
| 79173-20: Методика поверки РТ-МП-6853-445-2020 | Скачать | 2.2 MБ |
Описание типа
Назначение
Приборы радиотехнические подповерхностного зондирования (георадары) ОКО-3 (далее - георадары) предназначены для измерения расстояний до неоднородных объектов в исследуемой среде.
Описание
Принцип действия георадаров основан на явлении отражения электромагнитных волн от границ раздела сред, на которых меняется диэлектрическая проницаемость среды. Передающая антенна георадара излучает электромагнитные импульсы малой длительности. Излученный импульс отражается от находящихся в среде объектов или неоднородностей, имеющих отличную от среды диэлектрическую проницаемость, и поступает на приемную антенну, формируя сигнал, содержащий в себе комбинацию исходного сигнала и сигналов, отраженных от границ среды и обнаруженных неоднородностей. Расстояние до обнаруженной неоднородности или объекта определяется по времени прохождения волны в среде.
Георадары состоят из следующих основных узлов: блока управления, блока антенного, датчика перемещений, блока питания, ПЭВМ и вспомогательных принадлежностей.
Георадары комплектуются тремя модификациями антенных блоков, отличающихся диапазоном и допускаемой погрешностью измерений. Также блоки управления выпускаются в одно- и двухканальном исполнениях.
Общий вид прибора и схемы пломбирования приведены на рисунке 1.
Место Место Место
Место
г)

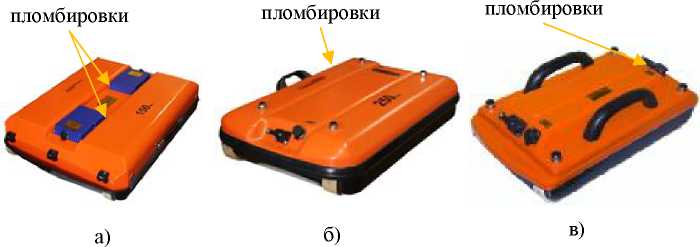

Рисунок 1- Общий вид приборов радиотехнических подповерхностного зондирования (георадаров) ОКО-3 ( а) - в) - антенные блоки АБ-150М3, АБ-250М3, АБ-400М3 соответственно, г) - блок управления БУ)
Программное обеспечение
Георадары имеют программное обеспечение (ПО), устанавливаемое на ПЭВМ. ПО СИ является неразделенным. ПО служит для отображения и обработки результатов измерений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GeoScan32 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.1 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения «низкий» в соответствии
с Р 50.2.077 - 2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
С антенным блоком АБ-150М3 |
С антенным блоком АБ-250М3 |
С антенным блоком АБ-400М3 | |
|
Диапазон измерений расстояний, м |
от 1,0 до 10,0 |
от 1,0 до 8,0 |
от 0,5 до 5,0 |
|
Пределы допускаемой абсолютной погрешности измерений расстояний, м |
±0,35 |
±0,25 |
±0,15 |
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение | ||
|
С антенным блоком АБ-150М3 |
С антенным блоком АБ-250М3 |
С антенным блоком АБ-400М3 | |
|
Габаритные размеры, мм, не более | |||
|
- длина |
940 |
750 |
530 |
|
- ширина |
810 |
470 |
300 |
|
- высота |
290 |
160 |
180 |
|
Масса, кг, не более |
16,5 |
10,2 |
4,7 |
|
Напряжение питания, В |
12±20% | ||
|
Средняя наработка на отказ, ч, не менее |
8000 | ||
|
Средний срок службы, лет, не менее |
7 | ||
|
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +50 | ||
Знак утверждения типа
наносится на корпуса антенных блоков и блока управления методом наклейки и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок управления |
ИТЛЯ.468332.120 или ИТЛЯ.468332.120-1 |
1 шт. |
|
Блок антенный |
АБ-400М3 ИТЛЯ.464629.035 АБ-250М3 ИТЛЯ.464629.041 АБ-150М3 ИТЛЯ.464629.040 |
1 шт.* |
|
Блок питания |
БП-9/12 ИТЛЯ.436704.001 |
1 шт. |
|
Зарядное устройство |
ЗУ-9М ИТЛЯ.436241.012 |
1 шт. |
|
Датчик перемещения ДП-32У |
ИТЛЯ.407519.008-01 |
1 шт.* |
|
Датчик перемещения ДНИ |
ИТЛЯ.407519.017 |
1 шт.* |
|
Подвеска универсальная |
ИУСЕ.301561.021-01 |
1 шт.* |
|
Транспортировочная ручка |
ИТЛЯ.303658.008 |
1 шт.* |
|
Штанга-ручка |
ИТЛЯ.304592.001 |
1 шт.* |
|
Кабель АБ ОКО-3 (3 м) |
ИТЛЯ.685621.141-05 |
1 шт.* |
|
Кабель БН |
ИТЛЯ.685621.047-01 |
1 шт.* |
|
Кабель ДН |
ИТЛЯ.685621.179 |
1 шт.* |
|
Кабель ПЭВМ |
ИТЛЯ.685621.014 |
1 шт.* |
|
Программное обеспечение |
ИУСЕ.00002-01 |
1 экз. |
|
Наименование |
Обозначение |
Количество |
|
Руководство по эксплуатации |
ИТЛЯ.464514.040-01РЭ |
1 экз. |
|
Программа управления георадаром «ОКО-3». Руководство оператора |
ИУСЕ.00002-01 34 01 |
1 экз. |
|
Формуляр |
ИТЛЯ.464514.040-01ФО |
1 экз. |
|
Методика поверки |
РТ-МП-6853-445-2020 |
1 экз. |
* - количество и тип по заказу
Поверка
осуществляется по документу РТ-МП-6853-445-2020 «ГСИ. Приборы радиотехнические подповерхностного зондирования (георадары) ОКО-3. Методика поверки», утвержденному ФБУ «Ростест-Москва» 22.01.2020 г.
Основные средства поверки:
- рулетка измерительная металлическая Р50У3К (регистрационный номер в Федеральном информационном фонде № 35281-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска в формуляр или в свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ИТЛЯ.464514.040-01ТУ Радиотехнический прибор поверхностного зондирования
(георадар) ОКО-3. Технические условия
