Сканеры лазерные трехмерные LASE 3000D-C2-118-H
| Номер в ГРСИ РФ: | 79189-20 |
|---|---|
| Категория: | Сканеры лазерные |
| Производитель / заявитель: | Фирма "LASE Industrielle Lasertechnik GmbH", Германия |
Сканеры лазерные трёхмерные LASE 3000D-C2-118-H (далее - сканеры) предназначены для измерений габаритных размеров и объема сыпучих грузов по полученному в процессе сканирования массиву точек объектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79189-20 |
| Наименование | Сканеры лазерные трехмерные |
| Модель | LASE 3000D-C2-118-H |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | 11.09.2025 |
Производитель / Заявитель
Фирма "LASE Industrielle Lasertechnik GmbH", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 537 |
| Найдено поверителей | 5 |
| Успешных поверок (СИ пригодно) | 517 (96%) |
| Неуспешных поверок (СИ непригодно) | 20 (4%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 79189-20: Описание типа СИ | Скачать | 126.6 КБ | |
| 79189-20: Методика поверки МП № 203-37-2020 | Скачать | 2.3 MБ |
Описание типа
Назначение
Сканеры лазерные трёхмерные LASE 3000D-C2-118-H (далее - сканеры) предназначены для измерений габаритных размеров и объема сыпучих грузов по полученному в процессе сканирования массиву точек объектов.
Описание
Принцип работы сканера заключается в автоматическом определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде облака точек.
Сканеры состоят из измерительного блока (лазерного датчика) на поворотной платформе и шкафа управления, соединённых кабелями передачи данных и электропитания . Измерительный блок представляет собой алюминиевый корпус, вмещающий импульсный лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический привод и датчик угла поворота. Данные с измерительного блока передаются в шкаф управления, где осуществляется их обработка и хранение.
Ограничение доступа к внутренним узлам обеспечивается пломбированием методом защитных наклеек на корпус сканера.

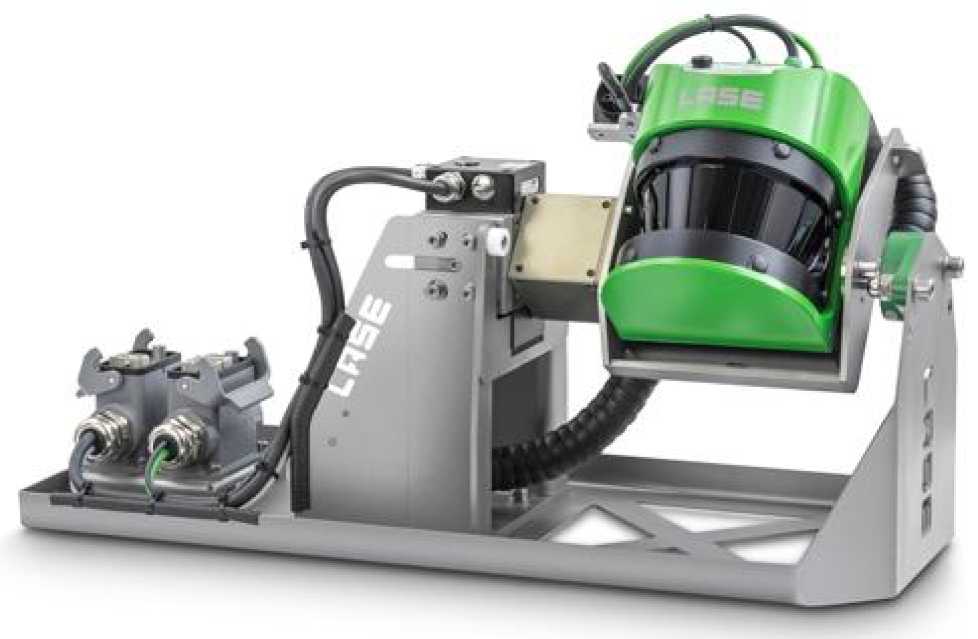

Общий вид сканера показан на рисунке 1.
Рисунок 1 - Общий вид сканера
LRSE
Industrie!Ie Lasertechnik GmbH
Type: LASE 3OOOD-C2-118-H
Serial: В 3519416490018
Unit: 2
CAN ID: 16
wwwlasede Made in Europe
Рисунок 2 - Общий вид паспортной таблички сканера
Программное обеспечение
ПО DeviceConfigurationTool представляет собой ПО для выполнения настроек систем и обеспечения взаимодействия компонентов и узлов сканеров.
ПО TruckVolumeMeasurement и ПО Spatial Analyzer применяются для сбора, хранения, обработки и анализа измеренных данных.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное наименование ПО |
Device Configuration Tool |
Truck Volume Measurement |
Spatial Analyzer |
|
Номер версии (идент. номер) ПО, не ниже |
2.0.0.6 |
1.0.2.6 |
не ниже 11.11.2014 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики сканеров
|
Наименование характеристики |
Значение |
|
Диапазон измерений расстояний, м |
от 1 до 10 |
|
Угловое поле сканирования, ° - в горизонтальной плоскости - в вертикальной плоскости |
от 5 до 180 ±90 |
|
Пределы допускаемой абсолютной погрешности определений координат точек*, мм |
±25 |
|
Примечание: * - при температуре воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 90 % | |
Таблица 3 - Технические характеристики сканеров
|
Наименование характеристики |
Значение |
|
Лазерное излучение: - длина волны, нм - класс по ГОСТ 31581-2012 |
905 1 |
|
Габаритные размеры (Д*Ш*В), мм, не более - сканер - шкаф управления |
655x270x338 654x630x241 |
|
Масса, кг, не более - сканер - шкаф управления |
22,5 40 |
|
Параметры электрического питания: - напряжение переменного тока при питании от сети, В - частота переменного тока, Гц |
220 (+22/-33) 50±1 |
Таблица 4 - Условия эксплуатации сканеров
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °С |
от -40 до +50 |
|
Относительная влажность воздуха, %, без конденсата, не более |
95 |
Знак утверждения типа
Наносится типографским способом на титульный лист руководства по эксплуатации
Комплектность
Таблица 5 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Сканер лазерный трехмерный LASE 3000D-C2-118-H |
- |
1 шт. |
|
Шкаф управления |
- |
1 шт. |
|
Комплект кабелей |
- |
1 шт. |
|
Руководство по эксплуатации на русском языке |
- |
1 экз. |
|
Методика поверки |
МП № 203-37-2020 |
1 экз. |
Поверка
осуществляется по документу МП № 203-37-2020 «ГСИ. Сканеры лазерные трёхмерные LASE 3000D-C2-118-H. Методика поверки», утвержденому ФГУП «ВНИИМС» 31.07.2020г.
Основные средства поверки:
- Сканеры лазерные серии Imager 5010 (регистрационный номер в Федеральном информационном фонде № 67609-17)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация изготовителя
