Расходомеры-счетчики вихревые 88
| Номер в ГРСИ РФ: | 79217-20 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Фирма "Micro Motion", США |
Расходомеры-счетчики вихревые серии 88 (далее - расходомеры-счетчики) предназначены для измерения объемного и массового расхода, объема и массы газа, водяного пара и жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79217-20 |
| Действует | по 23.09.2030 |
| Наименование | Расходомеры-счетчики вихревые |
| Модель | 88 |
| Приказы |
№1911 от
09.09.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства | |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 899f1e63-47ad-de31-26bb-7e57d7ad8485 |
Производитель / Заявитель
Фирма "Micro Motion Inc.", СОЕДИНЕННЫЕ ШТАТЫ; "F-R Tecnologias de Flujo, S.A. de C.V.", МЕКСИКА; АО "ПГ "Метран", РОССИЯ, г.Челябинск; "Emerson SRL", РУМЫНИЯ; производственные площадки "Emerson Process Management Flow Technologies Co, Ltd.", КИТАЙ
СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
1362
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1362 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
79217-20: Описание типа
2020-79217-20.pdf
Файл устарел
|
Скачать | 165.9 КБ | |
|
79217-20: Методика поверки
2020-mp79217-20.pdf
Файл устарел
|
Скачать | 3.5 MБ | |
|
79217-20: Описание типа
2020-79217-20-1.pdf
|
Скачать | 165.9 КБ | |
|
79217-20: Методика поверки
2020-mp79217-20-1.pdf
|
Скачать | 3.5 MБ |
Описание типа
Назначение
Расходомеры-счетчики вихревые серии 88 (далее - расходомеры-счетчики)
предназначены для измерения объемного и массового расхода, объема и массы газа, водяного пара и жидкости.
Описание
Принцип действия расходомеров-счетчиков вихревых серии 88 основан на эффекте возникновения периодической вихревой структуры (дорожки Кармана) в потоке среды, обтекающей препятствие (тело обтекания). Частота следования вихрей пропорциональна средней скорости потока в широком диапазоне чисел Рейнольдса. Измеряя частоту следования вихрей, можно рассчитать среднюю скорость потока и пропорциональный ей расход среды.
Расходомеры-счетчики состоят из первичного преобразователя (проточной части, далее сенсор) и электронного блока (преобразователя), формирующего выходные сигналы, соответствующие измеренным величинам:
- объему (объемному расходу), в том числе приведенным к стандартным или нормальным условиям;
- массе (массовому расходу);
- температуре (опционально, для исполнения со встроенным температурным
преобразователем).
Электронный блок (преобразователь) имеет аналоговые (токовый, частотноимпульсный) и/или цифровые (по протоколам HART, Foundation Fieldbus, Modbus) выходные сигналы.
Расходомеры-счетчики имеют следующие исполнения:
8800DW - бесфланцевый;
8800DF - фланцевый;
8800DR - со встроенными коническими переходами (только фланцевого типа);
8800DD - сдвоенный (только фланцевого типа).
8800DQ - с четырьмя преобразователями (только фланцевого типа).
Расходомеры-счетчики имеют исполнение со встроенным в тело обтекания сенсором температуры (термопара тип-N).
Расходомеры-счетчики выпускаются в общепромышленном и взрывобезопасном исполнении.
Электронный блок (преобразователь) может монтироваться отдельно от первичного преобразователя, с которым соединяется кабелем.
Расходомеры-счетчики могут применяться в системах учета, контроля и автоматического управления технологическими процессами в различных областях хозяйственной деятельности, в том числе для коммерческого учета.
Общий вид расходомеров-счетчиков представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки отсутствует.

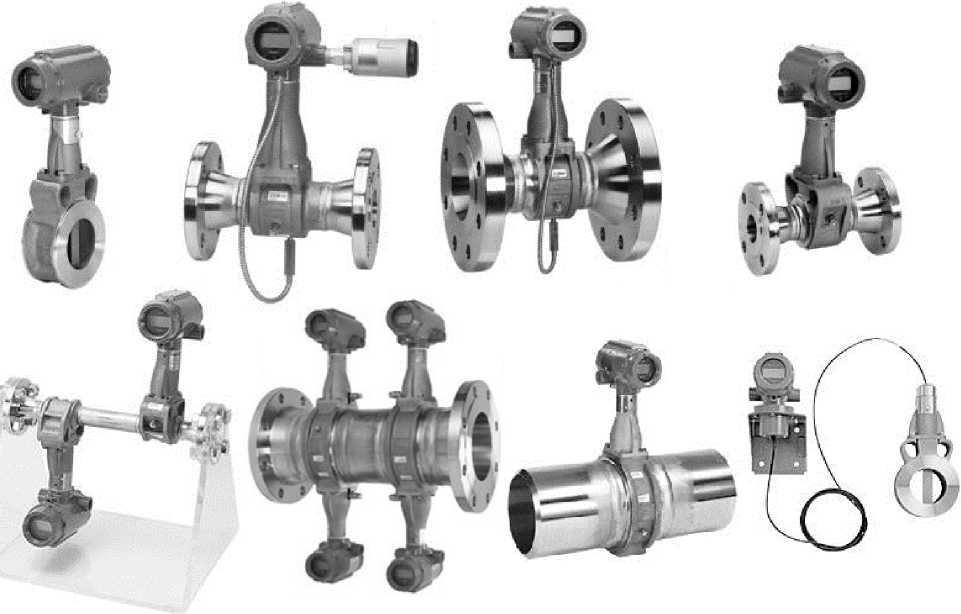

Рисунок 1 - Общий вид расходомеров-счетчиков
Программное обеспечение
Программное обеспечение расходомеров-счетчиков (далее - ПО) неизменяемое и не считываемое, имеет разделение на метрологически значимую часть и метрологически незначимую часть
Метрологически значимая часть ПО расходомеров-счетчиков, реализует функции расчета скорости, объема, массы, объемного и массового расхода, температуры, и выводит соответствующие значения по выходным сигналам и на индикатор (опция).
Метрологически значимая часть программного обеспечения расходомеров-счетчиков и измеренные данные защищены от непреднамеренных и преднамеренных изменений с помощью перемычки. Конструкция расходомеров-счетчиков исключает возможность
несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «средний» в соответствии с Р 50.2.007-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
8800 HART |
8800 Foundation Fieldbus |
8800 Modbus |
|
Номер версии (идентификационный номер) ПО |
Не ниже 5.2.5 |
Не ниже 9.1.4 |
Не ниже 1.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Диаметр условный, DN |
от 15 до 350 |
|
Диапазон измерений объемного расхода, м3/ч: - жидкость1) - газ, водяной пар1) Диапазон измерений массового расхода водяного пара, кг/ч |
От 0,4 до 2002 От 1,4 до 20016 От 5,8 до 355968 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объема), 5V %2) - для жидкости с Re > 20000 (для всех исполнений кроме 8800DR DN от 150 до 350) - для жидкости с Re > 20000 (для исполнений 8800DR DN от 150 до 350) - для газа и водяного пара с Re > 15000 (для всех исполнений кроме 8800DR DN от 150 до 350) - для газа и водяного пара с Re > 15000 (для исполнений 8800DR DN от 150 до 350) - для жидкости (газа и водяного пара) с 20000 (15000) > Re > 10000 - для жидкости, газа и водяного пара с 10000 > Re > 5000 |
±0,65 ±1,0 ±1,0 ±1,35 ±2,0 ±6,0 |
|
Пределы допускаемой абсолютной погрешности измерения температуры среды (T) встроенным датчиком температуры, °С3) |
±1,2 или ±0,004 xT4) |
|
Диапазон измерения температуры встроенным датчиком температуры, °С |
от -40 до +427 |
|
Пределы допускаемой относительной погрешности измерений массового расхода (массы), % - насыщенного водяного пара (при степени сухости от 98% и суше) - жидкости с компенсацией по температуре (воды) |
± 2 ± 0,75) |
|
Пределы допускаемой основной приведенной погрешности преобразования расхода в токовый выходной сигнал, % |
± 0,025 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования расхода в токовый выходной сигнал, вызванной изменением температуры окружающей среды от (25 ± 5) °С до температуры в диапазоне от -50°С до +85°С, на каждые 10°С, % |
±0,01 |
|
Максимальное давление рабочей среды, МПа |
42 |
|
Температура измеряемой среды, °С |
от -201 до +427 (+4506)) |
|
1) Приведен максимальный диапазон измерения при измеряемой среде водопроводная вода, воздух и водяной пар соответственно в нормальных условиях, величина измеряемого расхода на объекте определяется DN, измеряемой средой и условиями процесса; 2) При имитационной поверке для всех исполнений, кроме 8800DR, имеющих DN от 150 до 350, пределы относительной погрешности измерения объемного расхода равны ±1,0%. При имитационной поверке исполнений 8800DR, имеющих DN от 150 до 350, пределы относительной погрешности измерения объемного расхода равны ±1,5%. 3) В диапазоне температур среды от 0 до +427°С. 4) В зависимости от того, какое значение больше. При отдельном монтаже преобразователя дополнительная погрешность измерения составляет ±0,03°C на каждый метр соединительного кабеля. 5) В диапазоне температур до +260°С; в диапазоне от +260°С до +316°С пределы допускаемой относительной погрешности измерений массового расхода ± 0,85%. 6) По согласованию с производителем, с учетом снижения максимально допустимого давления среды. | |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Выходные сигналы |
от 4 до 20 мА, от 0 до 10 кГц, HART, Foundation Fieldbus, Wireless HART, Modbus |
|
Степень защиты |
IP66 |
|
Напряжение питания постоянного тока, В |
от 10,8 до 42,0 |
|
Потребляемая мощность, Вт, не более |
1 |
|
Габаритные размеры, мм, не более |
950x774x585 |
|
Масса, кг, не более |
500 |
|
Условия эксплуатации: температура окружающей среды, °С7) относительная влажность, % |
от -60 до +85 до 95 |
|
Наработка на отказ, ч, не менее |
100 000 |
|
Средний срок службы, лет, не менее |
30 |
|
7) При значении температуры окружающей среды ниже минус 20 °С, дисплей электронного преобразователя сохраняет работоспособность при возможном снижении контрастности при чтении. | |
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплект поставки
|
Наименование |
Примечание |
|
Расходомер-счетчик вихревой серии 88 |
В соответствии с заказом |
|
Руководство по эксплуатации (установке и настройке) |
1 экз. на 10 шт. и меньшее количество при поставке в один адрес |
|
Паспорт |
1 экз. |
|
Методика поверки МП 208-059-2019 |
1 экз. на 10 шт. и меньшее количество при поставке в один адрес |
Поверка
осуществляется по документу МП 208-059-2019 «ГСИ. Расходомеры-счетчики вихревые серии 88. Методика поверки», утвержденному ФГУП ВНИИМС 20.12.2019 г.
Основные средства поверки:
- установка поверочная 1-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. №256, диапазон воспроизведения объемного расхода воды от 0,4 до 2000 м3/ч, пределы допускаемой относительной погрешности при измерении объемного расхода и объема не более 1/3 от погрешности поверяемого расходомера;
- установка поверочная 1-го разряда по ГОСТ Р 8.618-2014, диапазон воспроизведения объемного расхода воздуха от 1,4 до 20000 м3/ч, пределы допускаемой относительной погрешности при измерении объемного расхода и объема не более 1/3 от погрешности поверяемого расходомера;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
Техническая документация фирмы «Micro Motion Inc.», США
