Термопреобразователи сопротивления технические ТСТП

Номер в ГРСИ РФ: 79220-20
Категория: Термопреобразователи
Производитель / заявитель: ООО НПК "Приборист", г.Протвино
Скачать
79220-20: Описание типа СИ Скачать 99.4 КБ
Заказать
Поставщик: ООО "НПП "ПРОМА"
Термопреобразователи сопротивления технические ТСТП поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Термопреобразователи сопротивления технические ТСТП (далее -термопреобразователи или ТС) предназначены для измерений температуры твердых тел, подшипников и обмоток электрических машин и т.п., в условиях ограниченного доступа к конструкциям изделий, в составе которых они используются.

Информация по Госреестру

Основные данные
Номер по Госреестру 79220-20
Наименование Термопреобразователи сопротивления технические
Модель ТСТП
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 23.09.2025
Производитель / Заявитель

ООО НПК "Приборист", г.Протвино

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки Первичная поверка до ввода в эксплуатацию
Зарегистрировано поверок 176
Найдено поверителей 1
Успешных поверок (СИ пригодно) 176 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 23.04.2024

Поверители

Скачать

79220-20: Описание типа СИ Скачать 99.4 КБ

Описание типа

Назначение

Термопреобразователи сопротивления технические ТСТП    (далее    -

термопреобразователи или ТС) предназначены для измерений температуры твердых тел, подшипников и обмоток электрических машин и т.п., в условиях ограниченного доступа к конструкциям изделий, в составе которых они используются.

Описание

Принцип действия ТС основан на изменении электрического сопротивления платинового чувствительного элемента (ЧЭ) пропорционально температуре измеряемой среды.

Термопреобразователи состоят из платинового ЧЭ, помещенного в защитный стеклотекстолитовый корпус прямоугольный или квадратной формы с присоединительными проводами в тефлоновой оболочке.

ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» или «100П» по ГОСТ 6651-2009.

Схема соединения внутренних проводников ТС с ЧЭ: 3-х или 4-х проводная.

Термопреобразователи выпускаются в двух модификациях : ТСТП-08 и ТСТП-17. Модификации ТС различаются конструкцией корпуса. Сами модификации имеют исполнения ТСТП-08-01, ТСТП-08-02 (ТСТП-08), ТСТП-17-01, ТСТП-17-02, ТСТП-17-03 (ТСТП-17), различающиеся типом НСХ, диапазоном измерений, классом допуска и конструкцией корпуса (только ТСТП-17).

После установки ТС на изделия, в составе которых они применяются, их дальнейший демонтаж невозможен в связи с особенностями их применения и конструкции.

Фотографии общего вида термопреобразователей представлены на рисунках 1-3.

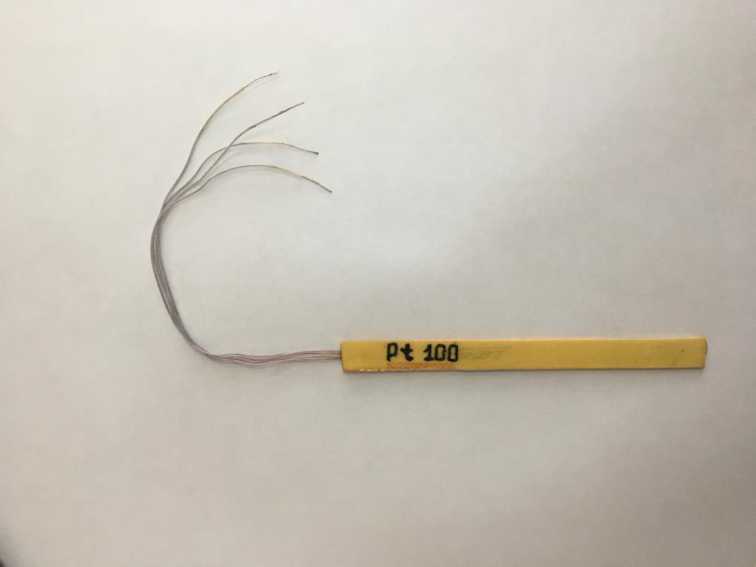

Рисунок 1 - Общий вид термопреобразователей модификации ТСТП-08 (-01, -02)

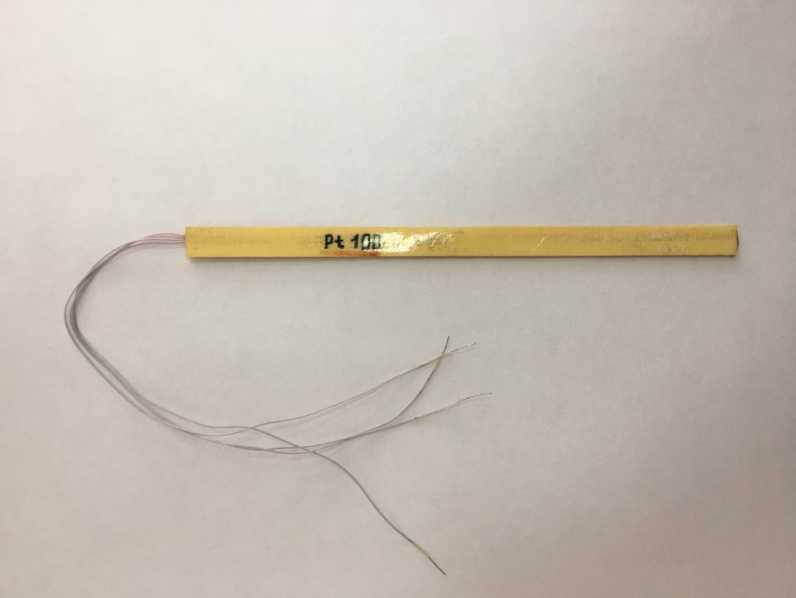

Рисунок 2 - Общий вид термопреобразователей модификации ТСТП-17 (-02, -03)

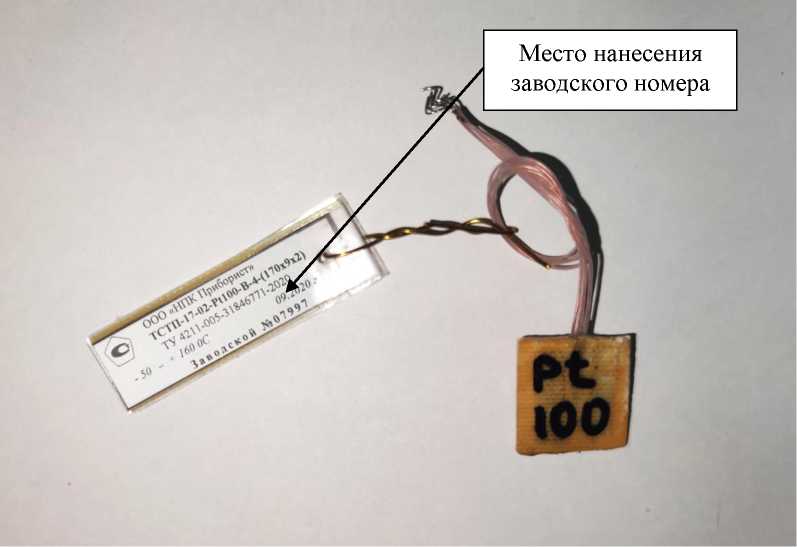

Рисунок 3 - Общий вид термопреобразователей модификации ТСТП-17-01 (с шильдиком)

Пломбирование ТС не предусмотрено.

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики термопреобразователей

Наименование характеристики

Значение характеристики

Диапазон измерений температуры (в зависимости от класса допуска ТС по ГОСТ 6651-2009), °С

- для класса B

- для класса C

от -50 до +160 от -50 до +180

Класс допуска по ГОСТ 6651-2009

B, с

Условное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009

100П, Pt100

Температурный коэффициент ТС, а по ГОСТ 6651-2009, °С-1

0,00391 (100П);

0,00385 (Pt100)

Пределы допускаемого отклонения от НСХ (допуск), °С (t - значение измеряемой температуры, °С)

- класс B

- класс C

±(0,3+0,005-|t|) ±(0,6+0,01Jt|)

Номинальное значение сопротивления ТС при 0 °C (Ro), Ом

100

Таблица 2 - Основные технические характеристики термопреобразователей

Наименование характеристики

Значение характеристики

Длина корпуса ТС, мм - ТСТП-08

- 01

100

- 02

120

- ТСТП-17

- 01

20

- 02

170

- 03

190

Ширина корпуса ТС, мм, не более

20

Толщина корпуса ТС, мм

от 1,5 до 2,5

Длина соединительных проводов ТС, мм

от 100 до 10 000

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -50 до +160,

- относительная влажность воздуха, %, до

от -50 до +180 100

Назначенный срок службы, лет

15

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации (в правом верхнем углу) типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Термопреобразователь сопротивления технический

Модификация и исполнение -в соответствии с заказом

1 шт.

Паспорт

НПК-005-31846771 ПС

1 экз.

Поверка

осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);

Измеритель температуры многоканальный прецизионный МИТ 8 (Регистрационный № 19736-11);

Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.

Общие технические требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

Общие технические условия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ТУ 4211-005-31846771-2020 «Термопреобразователи сопротивления технические платиновые ТСТП. Технические условия»

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
