Термопреобразователи с унифицированным выходным сигналом Орион-10, Орион-16
| Номер в ГРСИ РФ: | 79240-20 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ООО "Электротехническая компания - Приборы Автоматики" (ЭТК-Прибор), г.Москва |
Термопреобразователи с унифицированным выходным сигналом Орион-10, Орион-16 предназначены для непрерывного измерения температуры жидких и газообразных сред и преобразования результатов измерений в унифицированный сигнал постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79240-20 |
| Наименование | Термопреобразователи с унифицированным выходным сигналом |
| Модель | Орион-10, Орион-16 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 23.09.2025 |
Производитель / Заявитель
ООО "Электротехническая компания - Приборы Автоматики", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 7717 |
| Найдено поверителей | 4 |
| Успешных поверок (СИ пригодно) | 7717 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 79240-20: Описание типа СИ | Скачать | 96.5 КБ | |
| 79240-20: Методика поверки РТ-МП-7287-442-2020 | Скачать | 2.2 MБ |
Описание типа
Назначение
Термопреобразователи с унифицированным выходным сигналом Орион-10, Орион-16 предназначены для непрерывного измерения температуры жидких и газообразных сред и преобразования результатов измерений в унифицированный сигнал постоянного тока.
Описание
Принцип действия основан на свойстве металлов изменять электрическое сопротивление под воздействием температуры.
Термопреобразователи с унифицированным выходным сигналом Орион-10, Орион-16 состоят из термопреобразователя сопротивления (ТС), преобразующего температуру в эквивалентный сигнал электрического сопротивления, и электронного измерительного преобразователя (ЦПС), вмонтированного в головку ТС и преобразующего сопротивление ТС в унифицированный сигнал постоянного тока 4-20 мА.
Термопреобразователи с унифицированным выходным сигналом Орион-10 применяются для измерений температуры газообразных сред. Термопреобразователи с унифицированным выходным сигналом Орион-16 применяются для измерений температуры жидких и газообразных сред (не агрессивных для материала оболочки ТС) и имеют различные исполнения в зависимости от длины погружаемой части ТС и наличия защитной гильзы
Общий вид термопреобразователей с унифицированным выходным сигналом Орион-10, Орион-16 представлен на рисунке 1.

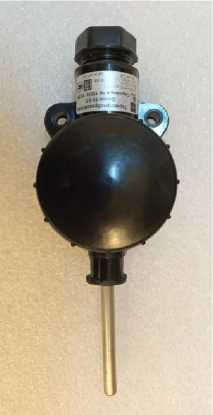

Рисунок 1.1 - Орион-10

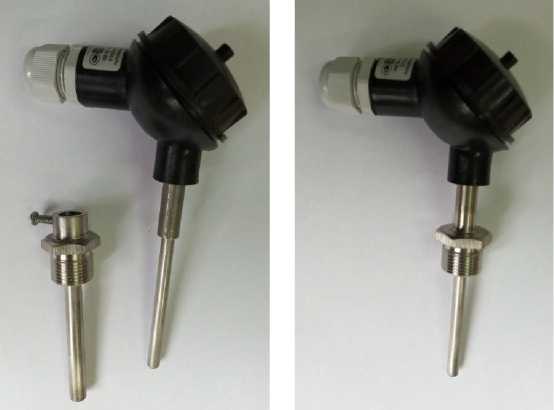

Рисунок 1.2 - Орион-16
Рисунок 1 - Общий вид термопреобразователей с унифицированным выходным сигналом Орион-10, Орион-16
Термопреобразователям с унифицированным выходным сигналом Орион-10, Орион-16 присваивают условные обозначения, отображенные на рисунке 2:
Орион-10-Т
I___________v .....
1--------Класс точности
Орион-16-L-H-T
Код монтажной длины
Класс точности
Резьбовое соединение: -----
- М20 - метрическая М20 х 1,5
- G1/2 - дюймовая G1/2"
- N - без резьбы (под гильзу)
- ГЗМ20 - гильза с резьбой М20х 1,5
- r3G1/2 - гильза с резьбой G1/2"
Рисунок 2 - Схема условных обозначений
-$ф.ГЗМ2СЯ.$
знак утверждения типа

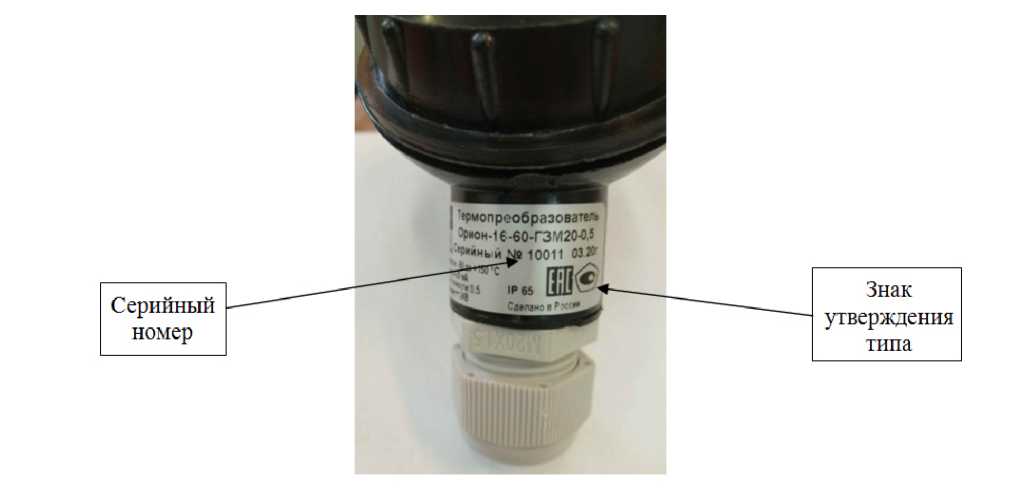

Рисунок 3 - Место нанесения знака утверждения типа
Пломбирование термопреобразователей с унифицированным выходным сигналом Орион-10, Орион-16 не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) является метрологически значимым, устанавливается при изготовлении термопреобразователей с унифицированным выходным сигналом Орион-10, Орион-16, защищено от преднамеренных изменений с помощью специальных программных средств и не имеет возможности считывания и модификации.
Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Orion.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже v1 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +150 |
|
Диапазон изменений унифицированного выходного сигнала, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной (к диапазону) погрешности измерений, у, % - класс точности 1,5 - класс точности 0,5 |
±1,5 ±0,5 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением на каждые 10 °С температуры окружающей среды от нормальной (20±5) °С в пределах рабочей |
0,5-у |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр монтажной части, мм - Орион-10 - Орион-16 без гильзы - Орион-16 с гильзой |
4; 6 6 8 |
|
Длина монтажной части, мм - Орион-10 - Орион-16 |
25; 56 от 60 до 302 |
|
Глубина погружаемой части |
2/3 монтажной длины, не менее |
|
Напряжение питания постоянного тока, В |
24±2 |
|
Время установления рабочего режима после подачи напряжения питания, мин, не более |
15 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -40 до +50 до 95 |
|
Условия транспортирования и хранения - температура окружающей среды, °С - относительная влажность, % |
от -50 до +70 до 98 |
|
Средняя наработка на отказ, ч, не менее |
36000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом, и на табличку на корпусе коммутационной головки методом электрогравировки (рисунок 3).
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователи с унифицированным выходным сигналом Орион-10, Орион-16 |
В соответствии с условным обозначением |
1 шт. |
|
Паспорт |
ПС 26.51.43-027-11361385 |
1 экз. |
|
Методика поверки |
РТ-МП-7287-442-2020 |
1 экз. на партию |
Поверка
осуществляется по документу РТ-МП-7287-442-2020 «ГСИ. Термопреобразователи с унифицированным выходным сигналом Орион 10, Орион 16. Методика поверки», утвержденному ФБУ «Ростест-Москва» 22.06.2020 г.
Основные средства поверки:
- термостаты переливные прецизионные ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- термопреобразователи сопротивления 3 разряда по ГОСТ 8.558-2009;
- измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный номер в Федеральном информационном фонде 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования
ТУ 26.51.43-027-11361385-2019 Термопреобразователи с унифицированным выходным
сигналом Орион-10, Орион-16. Технические условия
