Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ
| Номер в ГРСИ РФ: | 79250-20 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ предназначены для измерений объемного расхода и объема жидкостей, газов, насыщенного и перегретого пара.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79250-20 |
| Наименование | Расходомеры-счетчики вихревые |
| Модель | ЭЛЕМЕР-РВ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 11.09.2025 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 1481 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 1481 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 79250-20: Описание типа СИ | Скачать | 593.1 КБ | |
| 79250-20: Методика поверки | Скачать | 44.4 КБ |
Описание типа
Назначение
Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ предназначены для измерений объемного расхода и объема жидкостей, газов, насыщенного и перегретого пара.
Описание
Принцип действия расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ основан на явлении возникновения вихревой структуры (дорожки Кармана) в потоке измеряемой среды, обтекающей неподвижное препятствие определенной формы (тело обтекания). Частота следования вихрей за телом обтекания пропорциональна скорости потока, которой, в свою очередь, пропорционален объемный расход и объем измеряемой среды.
В состав расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ входят: первичный преобразователь расхода, устанавливаемый в трубопровод с измеряемой средой, блок преобразования расхода (опционально возможно подключение к блоку преобразования расхода внешних датчиков температуры и (или) давления утвержденного типа), блоки коммутации (при раздельном исполнении).
Первичный преобразователь расхода представляет собой участок трубопровода, в поперечном сечении которого расположены тело обтекания и чувствительный элемент (сенсор). Возникновение вихрей за телом обтекания приводит к соответствующим колебаниям давления измеряемой среды. Сенсор воспринимает эти колебания, преобразовывает их в электрический сигнал и передает сигнал в блок преобразования расхода (через блоки коммутации при раздельном исполнении).
Блок преобразования расхода принимает и обрабатывает сигнал от первичного преобразователя расхода, вычисляет объемный расход, объем измеряемой среды и преобразует их в токовый сигнал (от 4 до 20 мА) и (или) цифровой сигнал HART-протокола, или в цифровой сигнал интерфейса RS-485 c протоколом обмена ModBus, или в сигналы интерфейса Foundation fieldbus, или в частотный, или в импульсный, или в релейный сигнал. Блок преобразования расхода опционально может быть укомплектован индикатором и клавиатурой.
Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ имеют два варианта конструктивного исполнения: компактное, когда первичный преобразователь расхода совмещен с блоком преобразования расхода в единую конструкцию и раздельное, когда блок преобразования расхода размещается отдельно от первичного преобразователя расхода. При раздельном исполнении блок преобразования расхода и первичный преобразователь расхода соединяются кабелем через блоки коммутации.
Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ выпускаются в различных
исполнениях, которые отличаются:
- областью применения;
- измеряемой средой;
- типом присоединения к трубопроводу («фланцевый», «сэндвич», погружной -«зондовый» или «зондовый с лубрикатором»);
- вариантами блока преобразования расхода (исполнения БПР-02, БПР-03 и БПР-04, отличающихся внешним видом, вариантами выходных сигналов, питанием, возможностью индикации);
- метрологическими характеристиками (индексы исполнения Г09, Г10, Г15 - для газовых сред и пара; индексы исполнения Ж05, Ж07, Ж10 - для жидкостей).
Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ в зависимости от области
применения имеют исполнения:
- общепромышленное (ЭЛЕМЕР-РВ);
- взрывобезопасное с видом взрывозащиты «взрывонепроницаемая оболочка» (Exd) (ЭЛEМEР-РВ-Eхd) (или с видом взрывозащиты «защита вида «n» (Exn) (ЭЛЕМЕР-РВ-Exn);
- атомное для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (А) (ЭЛЕМЕР-РВ-A);
- взрывобезопасное для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (AEхd, AExn) (ЭЛЕМЕР-РВ-AEхd, ЭЛЕМЕР-РВ-АЕхп);
- кислородное (О2) (ЭЛЕМЕР-РВ-О2);
- кислородное взрывобезопасное с видом взрывозащиты «взрывонепроницаемая оболочка» (О2Eхd) (ЭЛEМEР-РВ-О2Eхd) или с видом взрывозащиты «защита вида «п» (О2Ехп) (ЭЛЕМЕР-РВ-О2ЕХП).
Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ с типом присоединения к трубопроводу «фланцевый» и «сэндвич» имеют конструктивные исполнения со встроенными в первичный преобразователь расхода датчиками давления и (или) температуры утвержденного типа.
В расходомерах-счетчиках вихревых ЭЛЕМЕР-РВ с типом присоединения к трубопроводу «зондовый» и «зондовый с лубрикатором» тело обтекания и сенсор объединены в специальный конструктив зонда, который устанавливается в измерительном сечении трубопровода на погружной штанге на определенной глубине.
Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ с типом присоединения к трубопроводу «зондовый с лубрикатором» оснащаются лубрикаторным устройством, позволяющим в том числе монтировать в трубопровод и демонтировать зонд на погружной штанге без остановки подачи измеряемой среды.
Токовый (от 4 до 20 мА) и частотный выходные сигналы расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ используются для передачи значений объемного расхода измеряемой среды, импульсный выходной сигнал - объема измеряемой среды. Цифровые сигналы (HART, ModBus, Foundation fieldbus) используются для передачи информации об объеме и объемном расходе измеряемой среды.
Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ могут конфигурироваться
посредством HART-коммуникатора или внешнего компьютера c HART-модемом, а также непосредственно в блоке преобразования расхода с использованием меню.

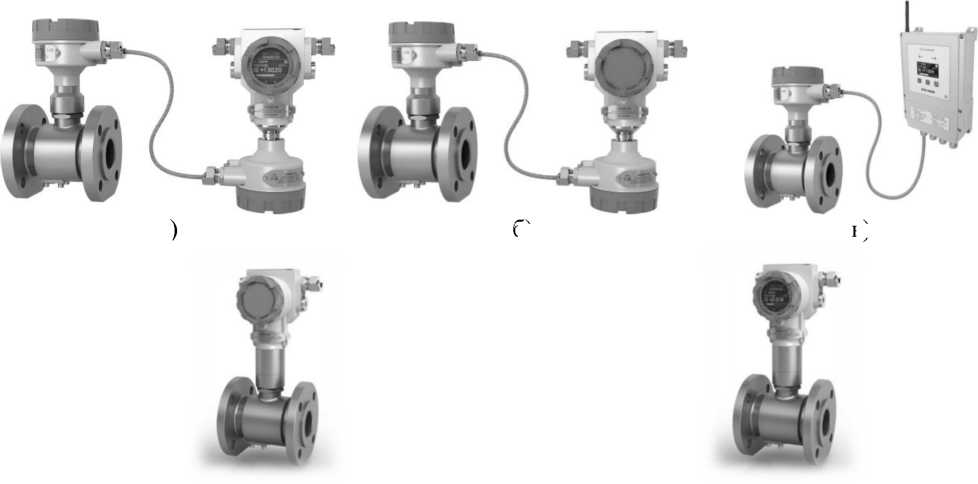

Общий вид расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ представлен на рисунках 1-3.
а) б) в)
г) д)
Рисунок 1 - Общий вид расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ:
а) раздельное исполнение с блоком преобразования расхода БПР-02 с индикацией;
б) раздельное исполнение с блоком преобразования расхода БПР-02 без индикации;
в) раздельное исполнение с блоком преобразования расхода БПР-04 с индикацией;
г) компактное исполнение с блоком преобразования расхода БПР-02 без индикации;
д) компактное исполнение с блоком преобразования расхода БПР-02 с индикацией.
Примечание - На примере комплектации первичного преобразователя расхода фланцевого исполнения
а)
б)
в)
г)
д)
е)

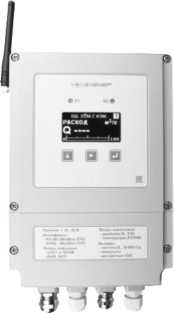

Рисунок 2 - Общий вид блоков преобразования расхода (БПР) и блока коммутации расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ:
а) исполнение БПР-02 с индикацией;
б) исполнение БПР-02 без индикации;
в) исполнение БПР-03 с индикацией;
г) исполнение БПР-03 без индикации;
д) исполнение БПР-04 с индикацией;
е) блок коммутации.

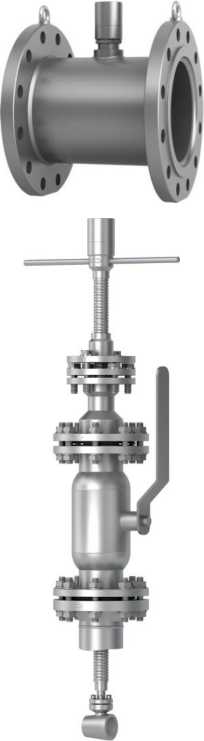

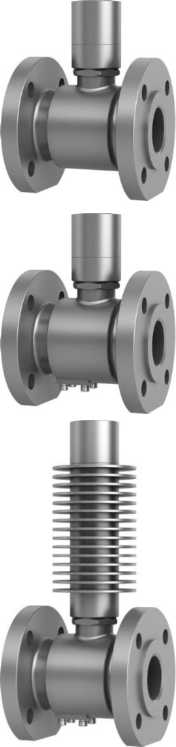

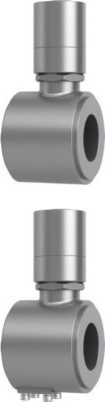

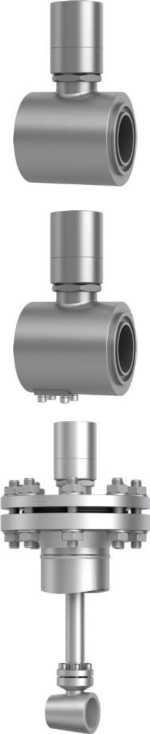

Рисунок 3 - Общий вид первичных преобразователей расхода расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ
Защита от несанкционированного доступа расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ осуществляется пломбировкой корпуса блоков преобразования расхода (БПР) и блоков коммутации (при наличии), лубрикаторного устройства с помощью металлических пломб, навешиваемых на проволоку, проведенную через специальные пломбировочные отверстия, и наклеек, которые разрушаются при попытке вскрытия. Схема и места пломбировки от несанкционированного доступа расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ представлены на рисунке 4. Обозначение места нанесения знака поверки расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ-A, ЭЛЕМЕР-РВ-AЕхd, ЭЛЕМЕР-РВ-AExn представлено на рисунке 4.
а)
б)
в)
Место нанесения знака поверки
г)
д)

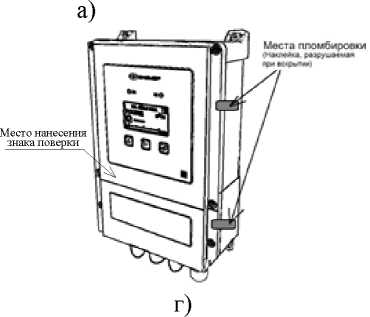

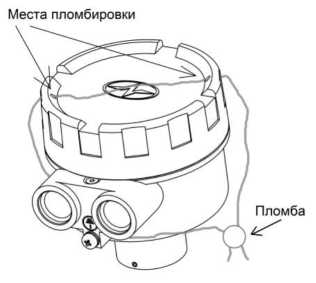

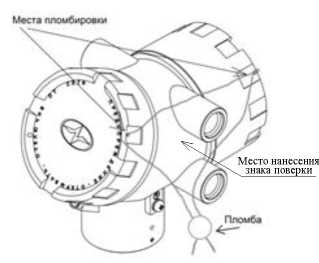

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение мест пломбировки от несанкционированного доступа расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ, обозначение места нанесения знака поверки расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ-A, ЭЛЕМЕР-РВ-AExd, ЭЛЕМЕР-РВ-AExn в зависимости от исполнений:
а) блок преобразования расхода исполнения БПР-02;
б) блок преобразования расхода исполнения БПР-03;
в) блок коммутации;
г) блок преобразования расхода исполнения БПР-04;
д) лубрикаторное устройство для типа присоединения к трубопроводу «зондовый с лубрикатором».
Программное обеспечение
Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ имеют встроенное и автономное программное обеспечение.
Программное обеспечение, встроенное в микропроцессорный модуль расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ, включает метрологически значимую часть, которая является фиксированной, незагружаемой и может быть изменена только на предприятии-изготовителе. Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Автономное программное обеспечение служит для конфигурирования параметров расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ, не оказывающих влияния на метрологически значимую часть программного обеспечения, настройки, получения значений измеряемых величин, получения диагностической информации о функционировании расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ и не оказывает влияния на метрологические характеристики расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
ModBus |
HART |
Foundation fieldbus | |
|
Идентификационное наименование |
BPR03MB_V0030.hex BPR04MB V0015.hex |
BPR02_ver 12. hex BPR03H ver06.hex |
BPR03FF_v13.hex |
|
Номер версии (идентификационный номер) |
30.ХХХ 15.ХХХ |
12.ХХХ 6.ХХХ |
13.ХХХ |
Таблица 2 - Идентификационные данные автономного программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
ModBus |
HART |
Foundation fieldbus | |
|
Идентификационное наименование |
MB03Flow_ Config_V0010_XXX. exe MB04Flow_ Config V0008 XXX.exe |
S etupHART manager_ v4.2.4.exe |
Setup_fieldbusconfig_ ver5.0.exe |
|
Номер версии (идентификационный номер) |
0010.ХХХ 0008.ХХХ |
4.Х.Х |
5.ХХХ |
В идентификационных номерах встроенного и автономного программных
обеспечений фиксированные цифры отвечают за метрологичеки значимую часть и являются неизменными.
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости, газа и пара, м3/ч - для типов присоединения к трубопроводу «фланцевый» и «сэндвич» |
см.таблицу 5 |
|
- для типов присоединения к трубопроводу «зондовый» и «зондовый с лубрикатором» |
см.таблицу 6 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости по частотному, импульсному, цифровому выходному сигналу1), %: а) индекс исполнения Ж05: - в диапазоне расходов от 0,bQmax включ. до 0,9^Qmax включ. |
±0,5 |
|
- в диапазоне расходов от Qmin до 0,1 •Qmax и св. 0,9 •Qmax до Qmax |
±0,7 |
|
б) индекс исполнения Ж07: в диапазоне расходов от Qmin до Qmax |
±0,7 |
|
в) индекс исполнения Ж10: в диапазоне расходов от Qmin до Qmax |
±1,0 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа и пара по частотному, импульсному, цифровому выходному сигналу 1), %: а) индекс исполнения Г09: - в диапазоне расходов от 0,bQmax включ. до 0,9^Qmax включ. |
±0,9 |
|
- в диапазоне расходов от Qmin до 0,1'Qmax и св. 0,9^Qmax до Qmax |
±1,0 |
|
б) индекс исполнения Г10: в диапазоне расходов от Qmin до Qmax |
±1,0 |
|
в) индекс исполнения Г15: в диапазоне расходов от Qmin до Qmax |
±1,5 |
|
Пределы допускаемой приведенной погрешности к диапазону выходного сигнала при преобразовании объемного расхода жидкости в аналоговый сигнал силы постоянного тока от 4 до 20 мА2), % |
±0,05 |
|
Пределы допускаемой приведенной погрешности измерений входного сигнала постоянного напряжения, %3) (нормирующее значение диапазон измерений от 0 до 5 В) |
±0,12 |
|
Пределы допускаемой абсолютной погрешности измерений входного сигнала электрического сопротивления от 0 до 3000 Ом, Ом: 3) - в диапазоне от 0 до 300 Ом включ. |
±0,15 |
|
- в диапазоне св. 300 до 3000 Ом |
/ 0,045 • R Л Л |
|
±1 —-------+ 0,06 1 1 100 ) |
|
Наименование характеристики |
Значение |
|
1) При проведении поверки беспроливным (имитационным) способом пределы допускаемой относительной погрешности измерений объемного расхода и объема равны: - для жидкости - ±1,0 %; - для газа и пара - ±1,5 %. 2) Если объемный расход выводится с расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ в виде аналогового сигнала силы постоянного тока от 4 до 20 мА, при расчете пределов погрешности измерений необходимо учитывать составляющую, вызванную погрешностью преобразования цифрового сигнала в аналоговый сигнал силы постоянного тока от 4 до 20 мА расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ. 3) Опционально при подключении к блоку преобразования расхода внешних датчиков температуры и (или) давления. Примечание - Приняты следующие сокращения: - Qmin - наименьший измеряемый расход, м 3/ч; - Qmax - наибольший измеряемый расход, м3/ч; - R - измеренное значение сопротивления, Ом. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр - для типов присоединения к трубопроводу «фланцевый», «сэндвич» - для типов присоединения к трубопроводу «зондовый», «зондовый с лубрикатором» |
от DN25 до DN300 от DN100 до DN20001) |
|
Измеряемая среда |
жидкость, газ, пар |
|
Температура измеряемой среды, °С |
от -50 до +350 |
|
Давление измеряемой среды, МПа, не более2) |
2,5; 4; 6,3; 10; 16; 20; 25 |
|
Выходные сигналы: - токовый, мА - частотный, Гц - импульсный, Гц - цифровой |
от 4 до 20 от 0 до 10000 от 0 до 50 HART, ModBus, Foundation Fieldbus |
|
Входные сигналы:2) - сопротивление, Ом - постоянное напряжение, В |
от 0 до 3000 от 0 до 5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -60 до +70 98 от 84,0 до 106,7 |
|
Параметры электрического питания2): - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц |
от 18 до 42; от 150 до 249 от 130 до 249 50±1 |
|
Потребляемая мощность, Вт, не более |
3 |
|
Габаритные размеры (для типов присоединения к |
|
Наименование характеристики |
Значение |
|
трубопроводу «фланцевый» и «сэндвич»), мм, не более: - длина - ширина - высота |
530 590 720 |
|
Габаритные размеры (для типов присоединения к трубопроводу «зондовый» и «зондовый с лубрикатором»), мм, не более: - длина - ширина - высота |
400 400 1400 |
|
Масса, кг, не более |
290 |
|
Степень защиты от воздействия окружающей среды: - для первичного преобразователя расхода2) - для блока преобразования расхода |
IP653), IP67, IP684) IP67 |
|
Маркировка взрывозащиты2) |
1Ех d IIC T6...T1 Gb X Ех tb IIIC T85 °C...T450 °C Db X 2Ех nA IIC T6...T1 Gc X1) Ех tc IIIC T85 °C.T450 °C Dc X1) |
|
Средний срок службы, лет: - для исполнений ЭЛЕМЕР-РВ, ЭЛЕМЕР-РВ ^d, ЭЛЕМЕР-РВ-Exn, ЭЛЕМЕР-РВ-О2, ЭЛЕМЕР-РВ-О2Ехd, ЭЛЕМЕР-РВ-О2Ехп - для исполнений ЭЛЕМЕР-РВ-A, ЭЛЕМЕР-РВ-AЕхd, ЭЛЕМЕР-РВ-AExn |
15 30 |
|
Средняя наработка на отказ, ч: - для исполнений ЭЛЕМЕР-РВ, ЭЛЕМЕР-РВ-Ех^ ЭЛЕМЕР-РВ-Exn, ЭЛЕМЕР-РВ-О2, ЭЛЕМЕР-РВ-О2Ехd, ЭЛЕМЕР-РВ-О2Ехп - для исполнений ЭЛЕМЕР-РВ-A, ЭЛЕМЕР-РВ-AЕхd, ЭЛЕМЕР-РВ-AExn |
150000 270000 |
|
1) Данные позиции исключены для конструктивного исполнения со встроенными в первичный преобразователь расхода датчиками давления и (или) температуры. 2) В зависимости от исполнения. 3) Для конструктивного исполнения со встроенными в первичный преобразователь расхода датчиками давления и (или) температуры. 4) Для первичного преобразователя расхода раздельного конструктивного исполнения. | |
Таблица 5 - Номинальные диаметры, диапазоны измерений объемного расхода жидкости, газа и пара (для типов присоединения к трубопроводу «фланцевый» и «сэндвич»)
|
Номинальный диаметр |
Измеряемые среды: газ, пар |
Измеряемая среда: жидкость | ||
|
Наименьший измеряемый расход, Qmin, м3/ч |
Наибольший измеряемый расход, Qmax, м3/ч |
Наименьший измеряемый расход, Qmin, м3/ч |
Наибольший измеряемый расход, Qmax, м3/ч | |
|
DN25 |
4,5 |
135 |
0,5 |
16 |
|
DN32 |
7 |
217 |
0,9 |
27 |
|
DN40 |
11 |
340 |
1,4 |
43 |
|
Номинальный диаметр |
Измеряемые среды: газ, пар |
Измеряемая среда: жидкость | ||
|
Наименьший измеряемый расход, Qmin, м3/ч |
Наибольший измеряемый расход, Qmax, м3/ч |
Наименьший измеряемый расход, Qmin, м3/ч |
Наибольший измеряемый расход, Qmax, м3/ч | |
|
DN501) |
2,5 4,5 17 |
76 135 530 |
2,2 |
67 |
|
DN65 |
30 |
900 |
3,7 |
115 |
|
DN802) |
17 45 |
530 1360 |
5,7 |
172 |
|
DN100 |
70 |
2120 |
9 |
270 |
|
DN150 |
160 |
4800 |
20 |
605 |
|
DN200 |
280 |
8480 |
35 |
1075 |
|
DN250 |
440 |
13250 |
55 |
1680 |
|
DN300 |
635 |
19100 |
80 |
2420 |
|
1) Для DN50 предусмотрено конструктивное исполнение расходомеров-счетчиков ЭЛЕМЕР-РВ на 3 возможных диапазона измерений расхода газообразных сред (диапазон измерений указывается в паспорте). 2) Для DN80 предусмотрено конструктивное исполнение расходомеров-счетчиков ЭЛЕМЕР-РВ на 2 возможных диапазона измерений расхода газообразных сред (диапазон измерений указывается в паспорте). | ||||
Таблица 6 - Номинальные диаметры, диапазоны измерений объемного расхода жидкости, газа и пара (для типов присоединения к трубопроводу «зондовый» и «зондовый с лубрикатором»)
|
Номинальный диаметр |
Измеряемые среды: газ, пар |
Измеряемая среда: жидкость | ||
|
Наименьший измеряемый расход, Qmin, м3/ч |
Наибольший измеряемый расход, Qmax, м3/ч |
Наименьший измеряемый расход, Qmin, м3/ч |
Наибольший измеряемый расход, Qmax, м3/ч | |
|
для исполнений ЭЛЕМЕР-РВ, ЭЛ ЭЛЕМЕР-РВ-О2, ЭЛЕМЕР-РВ-О2Ехd, ЭЛЕМЕР-РВ-АЕх^ |
ЕМЕР-РВ-Ехd, ЭЛЕМЕР-РВ-Exn, ЭЛЕМЕР-РВ-О2Ехп, элемер-рв-a, ЭЛЕМЕР-РВ-АЕхп | |||
|
DN100 |
106 |
2120 |
13 |
270 |
|
DN150 |
240 |
4800 |
30 |
605 |
|
DN200 |
424 |
8480 |
53 |
1075 |
|
DN300 |
955 |
19100 |
121 |
2420 |
|
DN400 |
1696 |
33920 |
215 |
4300 |
|
DN500 |
2650 |
52990 |
335 |
6710 |
|
DN600 |
3815 |
76300 |
483 |
9670 |
|
DN700 |
5193 |
103860 |
658 |
13160 |
|
DN800 |
6782 |
135650 |
859 |
17190 |
|
DN900 |
8584 |
171680 |
1087 |
21750 |
|
Номинальный диаметр |
Измеряемые среды: газ, пар |
Измеряемая среда: жидкость | ||
|
Наименьший измеряемый расход, Qmin, м3/ч |
Наибольший измеряемый расход, Qmax, м3/ч |
Наименьший измеряемый расход, Qmin, м3/ч |
Наибольший измеряемый расход, Qmax, м3/ч | |
|
для исполнений ЭЛЕМЕР-РВ, ЭЛЕМЕР-РВ-Ех^ ЭЛЕМЕР-РВ-Exn, ЭЛЕМЕР-РВ-О2, ЭЛЕМЕР-РВ-ОзЕх^ ЭЛЕМЕР-РВ-ОзЕхп |
для исполнений ЭЛЕМЕР-РВ, ЭЛЕМЕР-РВ-Ехё, ЭЛЕМЕР-РВ-Exn, ЭЛЕМЕР-РВ-О2, ЭЛЕМЕР-РВ-О2Ех^ ЭЛЕМЕР-РВ-О2Ехп, ЭЛЕМЕР-РВ-Л, ЭЛЕМЕР-РВ-ЛЕх^ ЭЛЕМЕР-РВ-AExn | |||
|
DN1000 |
10597 |
211950 |
1342 |
26850 |
|
DN1100 |
12823 |
256460 |
1624 |
32490 |
|
DN1200 |
15260 |
305210 |
1933 |
38660 |
|
DN1300 |
17910 |
358200 |
2268 |
45370 |
|
DN1400 |
20771 |
415430 |
2631 |
52620 |
|
DN1500 |
23844 |
476890 |
3020 |
60410 |
|
DN1600 |
27130 |
542600 |
3436 |
68730 |
|
DN1700 |
30627 |
612540 |
3879 |
77590 |
|
DN1800 |
34336 |
686720 |
4349 |
86980 |
|
DN1900 |
38257 |
765140 |
4846 |
96920 |
|
DN2000 |
42390 |
847800 |
5369 |
107390 |
Знак утверждения типа
наносится способом гравировки на табличку, прикрепленную к корпусу расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ, а также типографским способом на титульных листах руководства по эксплуатации и паспорта.
Комплектность
Таблица 7 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик вихревой |
ЭЛЕМЕР-РВ |
1 шт. |
|
Программное обеспечение на CD-диске или флеш-носителе |
— |
1 шт. |
|
Комплект монтажных частей (по заказу) |
— |
1 компл. |
|
Руководство по эксплуатации |
НКГЖ.407131.001_РЭ |
1 экз. |
|
Паспорт |
НКГЖ.407131.001_ПС |
1 экз. |
|
Методика поверки |
МП 1066-1-2019 |
1 экз. |
Поверка
осуществляется по документу МП 1066-1-2019 «Инструкция. Государственная система обеспечения единства измерений. Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ. Методика поверки», утвержденному ФГУП «ВНИИР» 6 декабря 2019 г.
Основные средства поверки:
- рабочие эталоны 2-го или 3-го разрядов согласно ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256, соотношение пределов допускаемых значений относительных погрешностей эталонов и пределов допускаемых значений относительных погрешностей расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ должно быть не более 1/3;
- рабочий эталон 1-го разряда согласно ГПС, утвержденной приказом Росстандарта от 29.12.2018 № 2825, соотношение пределов допускаемых значений относительных погрешностей эталонов и пределов допускаемых значений относительных погрешностей расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ должно быть не более 1/2,5;
- калибратор-измеритель унифицированных сигналов прецизионный ЭЛЕМЕР-ИКСУ-2012 (регистрационный номер в Федеральном информационном фонде 56318-14);
- термогигрометр ИВА-6А-П-Д (регистрационный номер в Федеральном
информационном фонде 46434-11);
- штангенциркуль серии 552 (регистрационный номер в Федеральном информационном фонде 72366-18);
- нутромер индикаторный с ценой деления 0,01 мм НИ (регистрационный номер в Федеральном информационном фонде 75548-19);
- микрометр МК (регистрационный номер в Федеральном информационном фонде 63396-16);
- толщиномер ультразвуковой ТЭМП-УТ2 (регистрационный номер в Федеральном информационном фонде 38230-08);
- генератор сигналов специальной формы АКИП-3409 (регистрационный номер в Федеральном информационном фонде 53064-13);
- частотомер универсальный GFC (регистрационный номер в Федеральном информационном фонде 19818-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ, ЭЛЕМЕР-РВ^, ЭЛЕМЕР-РВ-Exn, ЭЛЕМЕР-РВ-О2, ЭЛЕМЕР-РВ-О2Ехd, ЭЛЕМЕР-РВ-О2Ехп; на свидетельство о поверке и на корпус расходомеров-счетчиков вихревых ЭЛЕМЕР-РВ-A, ЭЛЕМЕР-РВ-AЕхd, ЭЛЕМЕР-РВ-AExn.
Сведения о методах измерений
отсутствуют.
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ТУ 26.51.52-155-13282997-2017 Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ.
Технические условия
Другие Расходомеры
