Модули памяти и инклинометрии МПИ
Номер в ГРСИ РФ: | 79266-20 |
---|---|
Категория: | Инклинометры |
Производитель / заявитель: | ООО НПП геофизической аппаратуры "Луч", г.Новосибирск |
Модули памяти и инклинометрии МПИ (далее - модули) предназначены для измерений азимутальных углов, зенитных углов и углов поворота отклонителя в режиме реального времени в процессе бурения вертикальных и наклонных скважин.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 79266-20 |
Наименование | Модули памяти и инклинометрии |
Модель | МПИ |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | 24.09.2025 |
Производитель / Заявитель
ООО НПП геофизической аппаратуры "Луч", г.Новосибирск
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 1 год |
Актуальность информации | 03.11.2024 |
Поверители
Скачать
79266-20: Описание типа СИ | Скачать | 81.4 КБ | |
79266-20: Методика поверки МП 4315-007-50384879-2019 | Скачать | 4.1 MБ |
Описание типа
Назначение
Модули памяти и инклинометрии МПИ (далее - модули) предназначены для измерений азимутальных углов, зенитных углов и углов поворота отклонителя в режиме реального времени в процессе бурения вертикальных и наклонных скважин.
Описание
Принцип действия модулей основан на измерении положения инструмента в стволе скважины. Положение инструмента в скважине определяется зенитным и азимутальным углами, а также углом поворота отклонителя. Для определения положения в пространстве используются три акселерометра и три магнитометра, расположенные по трем пространственным осям. Данные полученные с сенсоров обрабатываются электроникой модуля, производится расчет азимутального и зенитного углов, а также угла поворота отклонителя (также называемого углом наклона апсидальных углов).
Модуль предназначен для использования в каротажных комплексах производства ООО НПП ГА «Луч». Кроме измерительных датчиков, в модулях установлены средства накопления информации с другого оборудования каротажных комплексов. Также модули содержат систему гамма-каротажа, предназначенную для определения естественной гамма-активности горных пород, через которые проходит скважина.
Обработанная информация передается на поверхность по гидравлическому каналу связи. Программное обеспечение установленное на ЭВМ декодирует полученный сигнал и представляет его на дисплее в виде числовых значений.
Пломбирование модуля не предусмотрено.

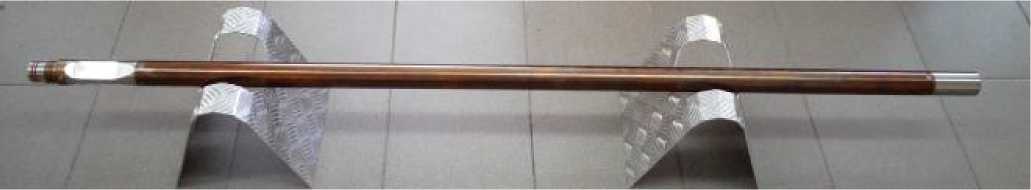

Общий вид модуля представлен на рисунке 1.
Рисунок 1 - Общий вид модуля
Программное обеспечение
Программное обеспечение Colibri5 предназначено для опроса, проверки и настройки скважинного оборудования, в том числе результатов измерений модулем.
Т а б л и ц а 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Colibri5.exe |
Номер версии (идентификационный номер) ПО |
Не ниже 1.0.148 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Другие идентификационные данные, если имеются |
- |
Технические характеристики
Т а б л и ц а 2 - Метрологические характеристики модуля | ||
Наименование характеристики |
Значение характеристики | |
Диапазон измерений азимутальных углов, ° |
от 0 до 360 | |
Диапазон измерений зенитных углов, ° |
от 0 до 180 | |
Диапазон измерений угла поворота отклонителя (апсидальных углов), ° |
от 0 до 360 | |
Пределы допускаемой абсолютной погрешности измерений углов, ° | ||
- азимутальных* - в диапазоне зенитных углов 1° - в - 5° и 175° - в - 179° - в диапазоне зенитных углов 5° < в - 10°. и 170° - в < 175° - в диапазоне зенитных углов 10° < в < 170° |
± 3,0 ± 1,5 ± 1,0 | |
- зенитных |
± 0,1 | |
-поворота отклонителя** - в диапазоне зенитных углов от 10 до 170° Примечания: * - пределы допускаемой абсолютной погрешности измере] лов при значениях зенитных углов в диапазонах от 0° до 1° и от 179° до 18 ** - пределы допускаемой абсолютной погрешности измерений углов при значениях зенитных углов в диапазонах от 0° до 10° и от 170° до 180° i |
± 1,0 ний азимутальных 0° не нормируются. товорота отклоните 1е нормируются. |
уг ля |
Таблица 3 - Технические характеристики модуля
Наименование характеристики |
Значение характеристики |
Параметры электрического питания: | |
- Диапазон рабочих напряжений, В |
от 15 до 30 |
- Сила тока при напряжении 18 В, мА, не более |
100 |
- Потребляемая мощность, Вт, не более |
3 |
Габаритные размеры: | |
- длина, мм, не более |
1799 |
- внешний диаметр, мм, не более |
48 |
Масса, кг, не более |
13 |
Условия эксплуатации: | |
- температура окружающего воздуха, °C |
от 0 до 150 |
- максимальное рабочее давление, МПа, не более |
100 |
Условия транспортировки и хранения: | |
- температура окружающего воздуха, °C |
от -50 до +50 |
Средняя наработка на отказ, ч., не менее |
1000 |
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульные листы Паспорта типографским способом.
Комплектность
Т а б л и ц а 4 - Комплектность модуля
Наименование |
Обозначение |
Кол-во. |
Модуль памяти и инклинометрии |
ЛУЧ.602.00.00.00 |
1 |
Пробка транспортная |
ЛУЧ.570.00.00.04 |
1 |
Колпак транспортный |
ЛУЧ.570.00.00.03 |
1 |
Паспорт |
ЛУЧ.602.00.00.00 |
1 |
Методика поверки |
МП 4315-007-50384879-2019 |
1 |
Комплект программного обеспечения1) |
Colibri5 |
1 |
Примечание: 1) Комплект программного обеспечения поставляется по отдельному заказу, но не менее чем по одному комплекту программного обеспечения для каждого заказчика.
Поверка
осуществляется по документу МП 4315-007-50384879-2019 «ГСИ. Модули памяти и инклинометрии МПИ. Методика поверки», утвержденному ФГУП «СНИИМ» 21 августа 2019 г.
Основные средства поверки:
- Теодолит 4 разряда в диапазоне измерений от 0 до 360° по Государственной поверочной схеме для средств измерений плоского угла, утвержденной Приказом Росстандарта № 2482 от 26.11.2018;
- Квадрант оптический КО-10, диапазон измерений углов от 0 до 360° ПГ ±10", номер в реестре средств измерений Федерального информационного фонда по обеспечению единства измерений 26905-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Государственная поверочная схема для средств измерений плоского угла, утвержденная Приказом Росстандарта № 2482 от 26.11.2018
ТУ 4315-007-50384879-2019 Модуль памяти и инклинометрии МПИ. Технические условия
