Машины для испытания пружин CT
| Номер в ГРСИ РФ: | 79278-20 |
|---|---|
| Производитель / заявитель: | Фирма "SAS Inc a Company of DtechXion Ltd.", Израиль |
Машины для испытания пружин серии СТ (далее - машины) предназначены для измерений:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79278-20 |
| Наименование | Машины для испытания пружин |
| Модель | CT |
| Страна-производитель | ИЗРАИЛЬ |
| Срок свидетельства (Или заводской номер) | 22.09.2025 |
Производитель / Заявитель
Фирма "SAS Inc.", Израиль
ИЗРАИЛЬ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 33 |
| Найдено поверителей | 6 |
| Успешных поверок (СИ пригодно) | 31 (94%) |
| Неуспешных поверок (СИ непригодно) | 2 (6%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 79278-20: Описание типа СИ | Скачать | 164.3 КБ | |
| 79278-20: Методика поверки МП АПМ 75-19 | Скачать | 4.1 MБ |
Описание типа
Назначение
Машины для испытания пружин серии СТ (далее - машины) предназначены для измерений:
- силы при деформации (сжатие и растяжение) пружин и упругих изделий или их элементов;
- перемещений подвижной траверсы машин для определения длины пружин и упругих изделий или их элементов при деформации.
Описание
Принцип действия машин при проведении испытаний пружин основан на измерениях усилий путем преобразования величины нагрузки, приложенной к испытываемой пружине или упругому изделию, датчиком тензорезисторным силоизмерительным в электрический сигнал, изменяющийся пропорционально величине этой нагрузке с одновременным измерением деформации измеряемых изделий датчиком перемещения подвижной траверсы.
Усилия, создаваемые машиной, деформируют испытываемую пружину или упругое изделие, при этом производится измерение значений величин этих усилий. Одновременно измеряется перемещение подвижной траверсы, соответствующее величине деформации пружины.
Управление процессом испытания и обработка результатов измерений с последующим отображением текущих измеренных значений приложенных усилий и перемещений, осуществляется при помощи программного обеспечения, установленного в персональном компьютере (далее - ПК).
В процессе проведения измерений, испытываемую пружину закрепляют между двух приспособлений в режиме растяжения или устанавливают между компрессионными пластинами в режиме сжатия. При этом неподвижное приспособление крепится на силоизмерительном датчике, ответное приспособление - на подвижной траверсе. Перемещение подвижной траверсы оказывает воздействие на изделие и вызывает его деформацию.
Основой конструкции машин является силозадающий модуль с устройством измерений перемещений. Этот модуль выполнен в виде несущей силовой рамы. На несущем основании рамы размещаются: блок электропривода с устройством управления для перемещений подвижной траверсы по винтовым парам; датчик силы и направляющие колонны, по которым при помощи винтовых пар перемещается подвижная траверса; датчик измерений перемещения подвижной траверсы; захваты и приспособления для установки испытываемых изделий. В зависимости от максимальных нагрузок и габаритных размеров измеряемых изделий силовая рама выпускается в одноколонном, двухколонном или четырехколонном исполнении . В целях безопасности при работе с машинами, рабочая зона измерительного модуля машины оснащена дверцей с прозрачным экраном.
Машины в одноколонном конструктивном исполнении могут иметь модификации: СТ; СТ-РС; CT-Dual; CT-PC-Dual и CT-ALT.
Модификация СТ - базовая модификация машин.
Модификация СТ-РС - модификация со встроенным компьютером и сенсорным экраном.
Модификация CT-Dual - модификация с двумя стационарными датчиками с различной максимальной нагрузкой.
Модификация CT-PC-Dual - модификация со встроенным компьютером, сенсорным экраном и двумя стационарными датчиками с различной максимальной нагрузкой.
Модификация CT-ALT - модификация с модулем автоматической подачи пружин.
С целью повышения точности измерений перемещения подвижной траверсы машины всех конструктивных исполнений и всех модификаций могут оснащаться модулем HS. Модуль HS также увеличивает скорость перемещения подвижной траверсы.
Для измерений габаритных размеров пружин и упругих изделий (предварительно перед установкой в машину или после испытаний, проведённых в машине) машины могут быть укомплектованы модулем измерения габаритов пружин и упругих изделий на базе штангенциркуля типа AOS Absolute Digimatic (рег. № 72366-18). Измерительная информация с этого модуля по проводной линии связи через порт USB, передается на ПК для последующей обработки и анализа результатов измерений.
Специфика номенклатуры машин для испытания пружин, отражена в маркировке, включающей 5 групп символов, которые отражают метрологические и конструктивные особенности, а также условия их применения:
[I] - [II] - [Ill] - [IV] - [V].
Группа [I] - буквенные индексы в этой группе символов определяют серию машин СТ.
Группа [II] - цифровые индексы в этой группе символов указывают максимальную нагрузку, создаваемую электромеханическим приводом машины, H
Группа [III] - буквенные индексы в этой группе обозначений указывает обозначение модификации машины.
Группа [IV] - цифровые индексы этой группы указывают на максимальную нагрузку второго датчика для машин с двумя силоизмерительными датчиками.
Группа [V] - буквенный индекс в этой группе указывает модификацию машины, оснащенную высокоскоростным модулем HS перемещения подвижной траверсы с повышенной точностью измерений ее положения.
Пример конкретных обозначений машин для испытания пружин:
- СТ-500 - машина с наибольшей нагрузкой 500 Н;
- CT-5000-PC-Dual-200-HS - машина с наибольшей нагрузкой 5000 Н, оснащённая вторым силоизмерительным датчиком с наибольшей нагрузкой 200 Н, со встроенным компьютером и сенсорным экраном, оснащенная высокоскоростным модулем перемещения подвижной траверсы.

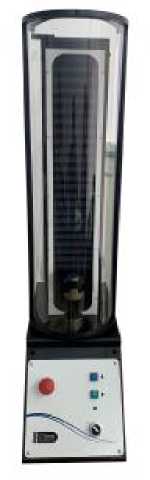

Внешний вид модификаций машин представлен на рисунках 1 - 7.

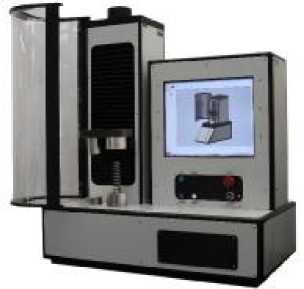

Рисунок 2 - Внешний вид машин модификации СТ-РС

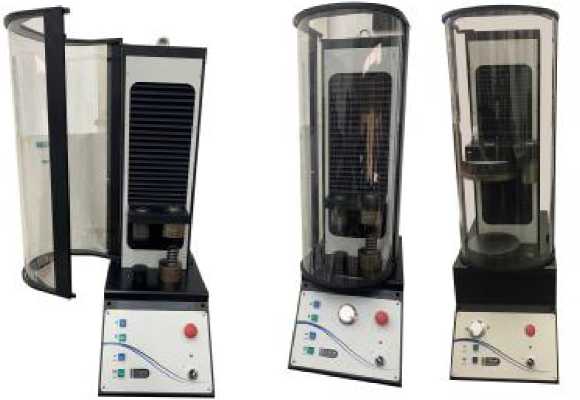

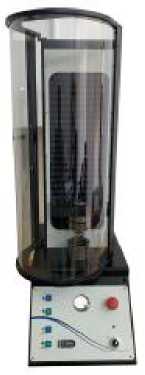

Рисунок 3 - Внешний вид машин модификации CT-Dual

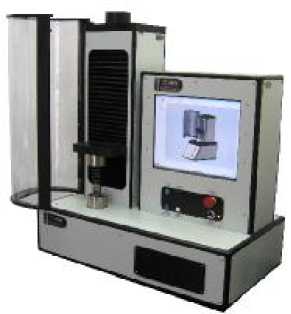

Рисунок 4 - Внешний вид машин модификации CT-PC-Dual

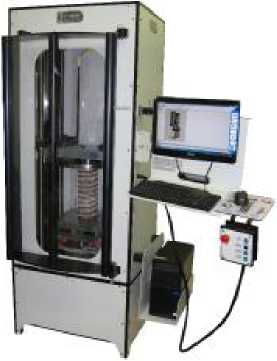

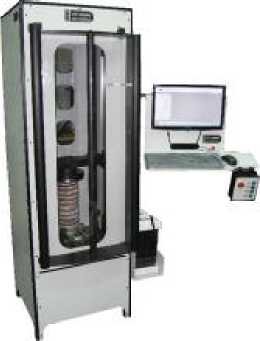

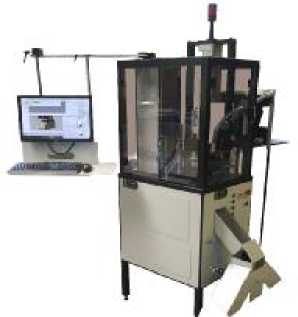

Рисунок 5 - Внешний вид машин модификации CT-ALT
Рисунок 6 - Внешний вид машин модификации CT (двухколонные)
Рисунок 7 - Внешний вид машин модификации CT (четырехколонные)
Пломбирование машин не предусмотрено.
Программное обеспечение
Для работы с машинами используется метрологические значимое программное обеспечение «СТ Load Series» (далее - ПО), устанавливаемое на ПК. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений. С помощью этого программного обеспечения также осуществляется обработка измерительной информации с модуля измерений габаритов пружин и упругих изделий.
Уровень защиты ПО «СТ Load Series» - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
«СТ Load Series» |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0.3.77 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Характеристики |
Вариант конструктивного исполнения | ||
|
Одноколонные СТ СТ-РС CT-Dual CT-PC-Dual CT-ALT |
Двухколонные СТ |
Четырехколонные СТ | |
|
Диапазон измерений силы, Н1 |
от 0,05 до 10 от 0,25 до 50 от 0,5 до 100 от 1 до 200 от 2,5 до 500 от 5 до 1000 от 10 до 2000 от 25 до 5000 от 50 до 10000 |
от 50 до 10000 от 100 до 20000 от 150 до 30000 |
от 250 до 50000 от 500 до 100000 от 1000 до 200000 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5 | ||
|
Диапазон измерений перемещений подвижной траверсы, мм2 |
от 0 до 200 от 0 до 500 от 0 до 1000 | ||
|
Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы, мм: - для машин со стандартной скоростью перемещения траверсы в диапазоне перемещений: о от 0 до 25 мм включ. о св. 25 мм до 1000 мм2 - для машин, оснащенных модулем HS |
±0,06 ±0,20 ±0,04 | ||
Таблица 3 - Основные технические характеристики
|
Характеристики |
Вариант конструктивного исполнения | ||
|
Одноколонные СТ СТ-РС CT-Dual CT-PC-Dual CT-ALT |
Двухколонные СТ |
Четырехколонные СТ | |
|
Максимальная скорость перемещения подвижной траверсы, не менее, мм/с - для машин без модуля HS - для машин, оснащенных модулем HS: о в диапазоне сил от 0,05 до 2000 Н о в диапазоне сил от 25 до 5000 Н о в диапазоне сил от 50 до 10000Н о в диапазоне сил от 100 до 30000 Н о в диапазоне сил от 250 до 50000 Н о в диапазоне сил от 500 до 100000Н о в диапазоне сил от 1000 до 200000 Н |
12 125 160 50 - - - - |
12 -- 50 50 - - - |
12 -- -- 50 25 15 |
|
Электрическое питание от сети переменного тока: - напряжение, В - частота, Гц |
220±22 50±1 |
220/380±22/38 50±1 |
380±38 50±1 |
|
Диапазон рабочих температур, °С |
от +15 до +35 | ||
Таблица 4 - Основные технические характеристики
|
Вариант конструкционного исполнения |
Диапазон измерений силы*, Н |
Габаритные размеры (длина х ширина х высота), мм, не более** |
Масса, кг, не более** |
|
Одноколонные СТ |
от 0,05 до 10 |
250х500х1450 |
50 |
|
от 0,25 до 50 | |||
|
от 0,5 до 100 | |||
|
от 1 до 200 | |||
|
от 2,5 до 500 | |||
|
от 5 до 1000 |
320x580x1550 |
60 | |
|
от 10 до 2000 | |||
|
от 25 до 5000 |
320x700x1650 |
245 | |
|
от 50 до 10000 |
400x850x1700 |
280 |
Продолжение таблицы 4
|
Вариант конструкционного исполнения |
Диапазон измерений силы3, Н |
Габаритные размеры (длина х ширина х высота), мм, не более4 |
Масса, кг, не более4 |
|
Одноколонные CT - Dual |
от 0,05 до 10 |
320х580х1550 |
60 |
|
от 0,25 до 50 | |||
|
от 0,5 до 100 | |||
|
от 1 до 200 | |||
|
от 2,5 до 500 | |||
|
от 5 до 1000 | |||
|
от 10 до 2000 | |||
|
от 25 до 5000 |
320x700x1650 |
255 | |
|
от 50 до 10000 |
400x850x1700 |
290 | |
|
Одноколонные CT - РС |
от 0,05 до 10 |
820x450x1550 |
115 |
|
от 0,25 до 50 | |||
|
от 0,5 до 100 | |||
|
от 1 до 200 | |||
|
от 2,5 до 500 | |||
|
от 5 до 1000 | |||
|
от 10 до 2000 | |||
|
от 25 до 5000 |
820x550x1650 |
275 | |
|
от 50 до 10000 |
820x550x1700 |
310 | |
|
Одноколонные CT-PC-Dual |
от 0,05 до 10 |
820x450x1550 |
125 |
|
от 0,25 до 50 | |||
|
от 0,5 до 100 | |||
|
от 1 до 200 | |||
|
от 2,5 до 500 | |||
|
от 5 до 1000 | |||
|
от 10 до 2000 | |||
|
от 25 до 5000 |
820x550x1650 |
275 | |
|
от 50 до 10000 |
820x550x1700 |
310 | |
|
Одноколонные CT - ALT |
от 0,05 до 10 |
850x650x2100 |
420 |
|
от 0,25 до 50 | |||
|
от 0,5 до 100 | |||
|
от 1 до 200 | |||
|
от 2,5 до 500 | |||
|
от 5 до 1000 | |||
|
от 10 до 2000 | |||
|
от 25 до 5000 |
1200x900x2100 |
570 | |
|
от 50 до 10000 |
605 | ||
|
СТ Двухколонные |
от 50 до 10000 |
600x640x2040 |
425 |
|
от 100 до 20000 |
600x640x2080 |
450 | |
|
от 150 до 30000 |
600x640x2120 |
475 | |
|
СТ Четырехколонные |
от 250 до 50000 |
750x500x2000 |
1400 |
|
от 500 до 100000 |
1600 | ||
|
от 1000 до 200000 |
Знак утверждения типа
наносится на корпус основания машин для испытания пружин серии СТ методом печати.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина для испытания пружин серии СТ в комплекте |
- |
1 шт. |
|
Носитель с программным обеспечением |
- |
1 шт. |
|
Штангенциркуль типа AOS Absolute Digimatic |
- |
По заказу |
|
Персональный компьютер |
- |
По заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП АПМ 75-19 |
1 экз. |
Поверка
осуществляется по документу МП АПМ 75-19 «Машины для испытания пружин серии СТ. Методика поверки», утвержденному ООО «Автопрогресс-М» «18» декабря 2019 г.
Основные средства поверки:
- рабочие эталоны 2-го разряда по Государственной поверочной схеме для средств измерений силы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498- ПГ ±0,12 % - динамометры;
- рабочие эталоны 4 разряда по Государственной поверочной схемы для средств измерений массы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2818 - гири класса точности М1 по ГОСТ OIML R-111-1-2009;
- система лазерная измерительная XL-80 (рег. № 35362-13);
- индикатор часового типа ИЧ (0-25) мм, ПГ ±0,020 мм, (рег. № 69468-17);
- штангенрейсмас серии 514, (0-1000) мм, ПГ ±0,07 мм, (рег. № 54803-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация «SAS Inc.», Израиль
