Уровнемеры буйковые LTD
| Номер в ГРСИ РФ: | 79309-20 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО "СП Тизприбор", г.Москва |
Уровнемеры буйковые LTD (далее - уровнемеры) предназначены для измерений уровня и уровня раздела сред жидкостей и преобразования измеренных значений в унифицированный токовый и цифровой выходные сигналы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79309-20 |
| Действует | по 02.10.2030 |
| Наименование | Уровнемеры буйковые |
| Модель | LTD |
| Приказы |
№1467 от
18.07.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a0802dc3-5694-b815-bb8c-03d1ca5bddb1 |
Производитель / Заявитель
Общество с ограниченной ответственностью «СП Тизприбор» (ООО «СП Тизприбор»), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 930 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
79309-20: Описание типа
2025-79309-20.pdf
Файл устарел
|
Скачать | 431.6 КБ | |
|
79309-20: Методика поверки
2025-mp79309-20.pdf
Файл устарел
|
Скачать | 4.8 MБ | |
|
79309-20: Описание типа
2025-79309-20-1.pdf
|
Скачать | 431.6 КБ | |
|
79309-20: Методика поверки
2025-mp79309-20-1.pdf
|
Скачать | 4.8 MБ |
Описание типа
Назначение
Уровнемеры буйковые LTD (далее - уровнемеры) предназначены для измерений уровня и уровня раздела сред жидкостей и преобразования измеренных значений в унифицированный токовый и цифровой выходные сигналы.
Описание
Принцип действия уровнемеров основан на законе Архимеда, согласно которому на погруженный в измеряемую жидкость буек, действует выталкивающая сила.
При изменении уровня жидкости изменяется степень погружения буйка уровнемера, что приводит к изменению его веса. Изменение веса буйка через рычаг передается на торсионную трубку. Поворотное движение торсионной трубки передается через датчик магнитного поля (либо через тензорезистивный чувствительный механизм) на цифровой контроллер, который преобразует угол поворота в электрический сигнал. Электрический сигнал обрабатывается микропроцессорным электронным блоком и преобразуется в унифицированный выходной сигнал постоянного тока от 4 до 20 мА, совмещенный (при наличии) с цифровым сигналом на базе HART-протокола или цифровым выходным сигналом по протоколу Foundation Fieldbus, и подаёт его на внешние цепи.
Уровнемеры состоят из электронного блока и буйка, которые соединены между собой с помощью металлической подвески.
Электронный блок включает в себя:
- рычаг, торсионная трубка и магнитная (либо тензорезистивная) система;
- микроконтроллер с электронным преобразователем;
- жидкокристаллический дисплей, отображающий измеренные величины. Снизу дисплея имеются кнопки, позволяющие проводить настройку и диагностику уровнемеров;
- разъемы для передачи измеренной информации.
Буйки конструктивно представляют собой запаянный металлический цилиндр.
Уровнемеры выпускаются в двух модификациях, которые отличаются видом взрывозащиты; с видом взрывозащиты "искробезопасная электрическая цепь "ia" и с видом взрывозащиты «взрывонепроницаемая оболочка» "d".
Общий вид уровнемеров представлен на рисунке 1.
Информация об исполнении указывается в структуре условного обозначения уровнемера.
Структура условного обозначения (схема составления условного обозначения) уровнемера при заказе:
Уровнемер буйковый LTD -1 - А - 2 - IC - H - L - 1000 - 0,5 -W - М- F
1 2 3 4 5 6 7 8 9 10 11
1. Измеряемый параметр
2. Вид монтажа
3. Номинальное давление
4. Вид взрывозащиты
5. Материал
6. Температура измеряемой среды
7. Диапазон измерений
8. Погрешность
9. Направление установки контроллера (без обозначения, для установки справа)
10. Тип чувствительного элемента
11. Тип выходного сигнала, протокол передачи данных
Таблица 1 - Структура условного обозначения
|
№ |
Код |
Значение кода | ||||
|
1 |
1 |
Измерение уровня жидкости | ||||
|
2 |
Измерение границы раздела жидкостей | |||||
|
2 |
A |
Монтаж сверху и сбоку | ||||
|
B |
Монтаж сбоку и сбоку | |||||
|
C |
Монтаж сверху и снизу | |||||
|
D |
Монтаж сбоку и снизу | |||||
|
E |
Монтаж сверху | |||||
|
3 |
1 |
Номинальное давление < 2,5МПа | ||||
|
2 |
Номинальное давление < 4,0 МПа | |||||
|
3 |
Номинальное давление < 6,3 МПа | |||||
|
4 |
Номинальное давление < 10,0 МПа | |||||
|
5 |
Номинальное давление < 16,0 МПа | |||||
|
6 |
Номинальное давление < 26,0 МПа | |||||
|
7 |
Номинальное давление < 42,0 МПа | |||||
|
4 |
IC |
0Ex ia IIC T5 Ga X | ||||
|
IA |
0Ex ia IIC T6 Ga Х | |||||
|
DC |
1Ex db IIC T5 Gb Х | |||||
|
DA |
1Ex db IIC T6 Gb Х | |||||
Продолжение таблицы 1
|
5 |
T |
Материал измерительной камеры: углеродистая сталь | |||||
|
H |
Материал измерительной камеры: нержавеющая сталь 304 | ||||||
|
N |
Материал измерительной камеры: нержавеющая сталь 316 или согласно требованию заказчика | ||||||
|
6 |
L |
Средняя температура: -70 °C < T < 200 °C | |||||
|
D |
Средняя температура: -30 °C <T < +100 °C | ||||||
|
G |
Средняя температура: T < +400°C | ||||||
|
7 |
Диапазон |
В соответствии с заказом в мм. | |||||
|
8 |
Погрешность |
0.2; 0.5 или 1 | |||||
|
9 |
W |
Контроллер уровнемера устанавливается слева | |||||
|
10 |
М |
Датчик магнитного поля | |||||
|
Т |
Тензорезистивный датчик | ||||||
|
11 |
H |
(4-20) мА, HART | |||||
|
F |
Foundation Fieldbus | ||||||
Условное обозначение уровнемера в буквенно-цифровом формате и заводской номер уровнемера в цифровом формате наносятся на маркировочную табличку, прикрепляемую к уровнемеру, способом лазерной гравировки.
Схема пломбировки от несанкционированного доступа, обозначение мест для нанесения знака поверки и знака утверждения типа представлены на рисунке 2.
в)

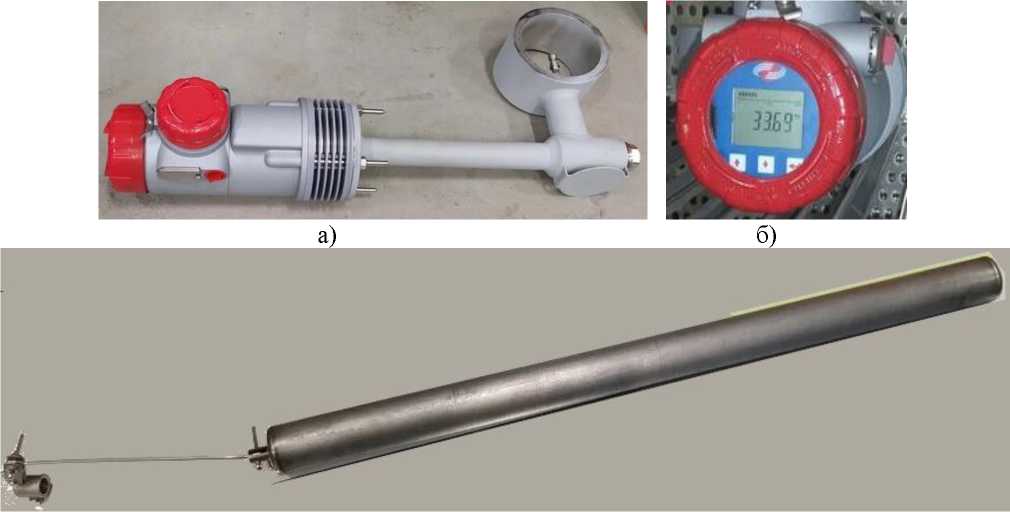

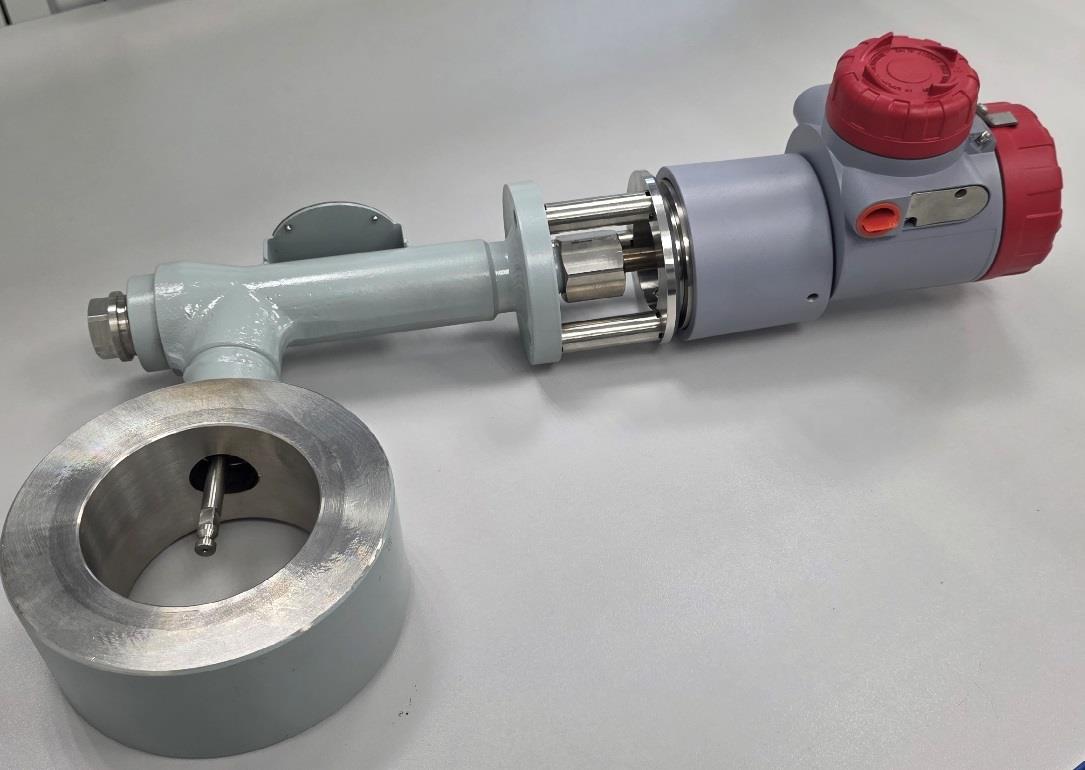

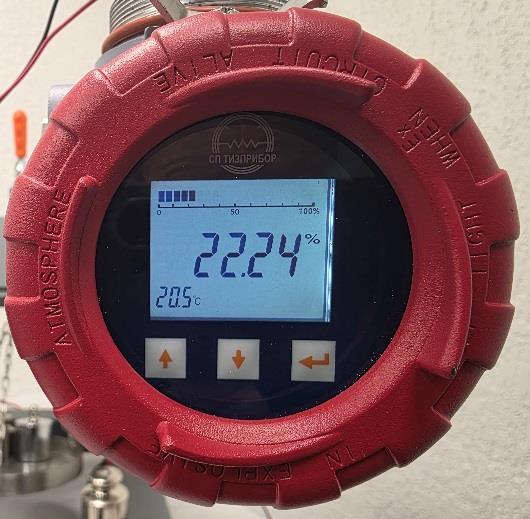

Рисунок 1 - Общий вид уровнемеров буйковых LTD а) - внешний вид уровнемеров, б) - жидкокристаллический дисплей уровнемеров, в) - буек

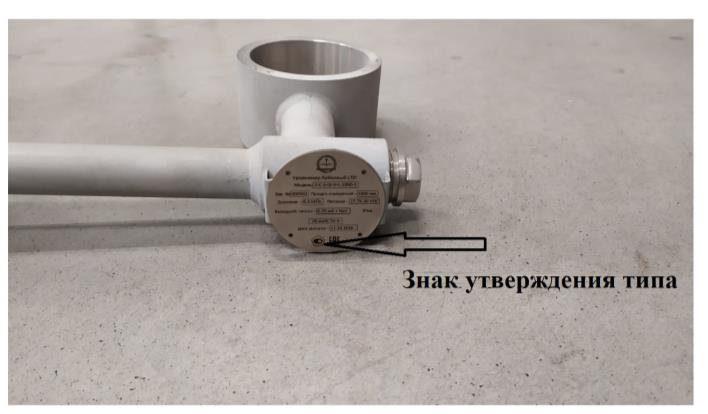

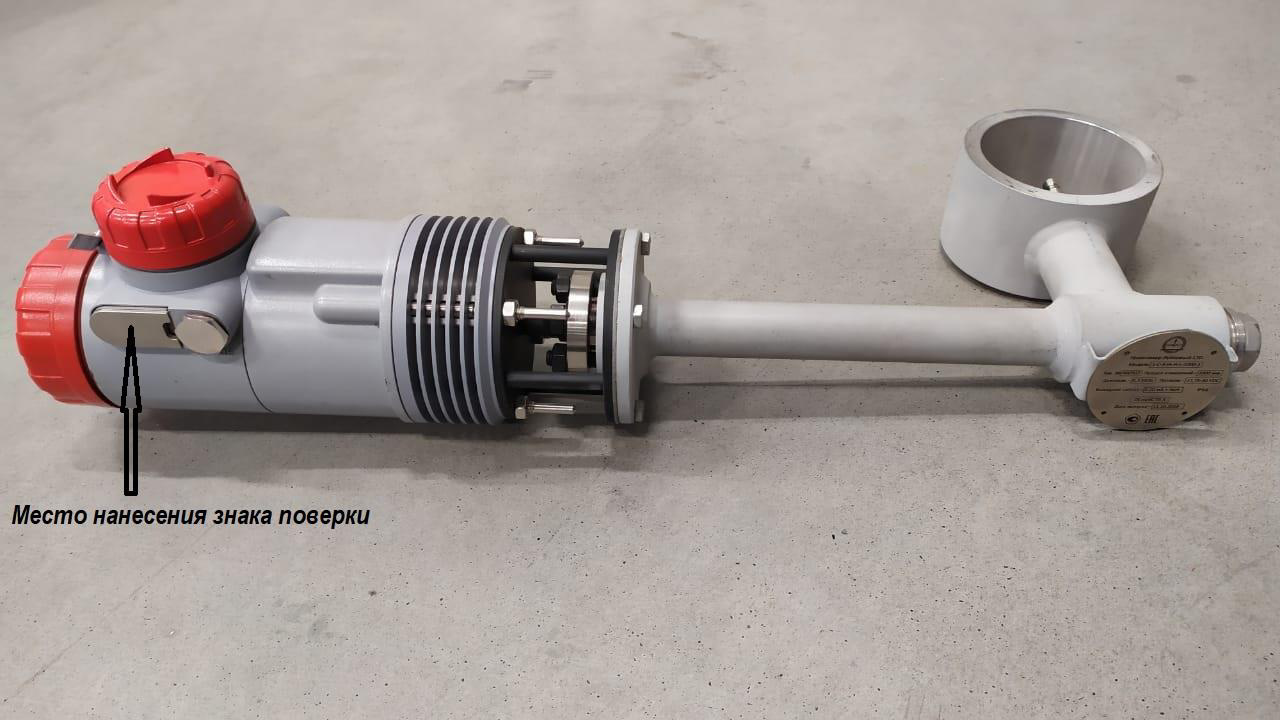

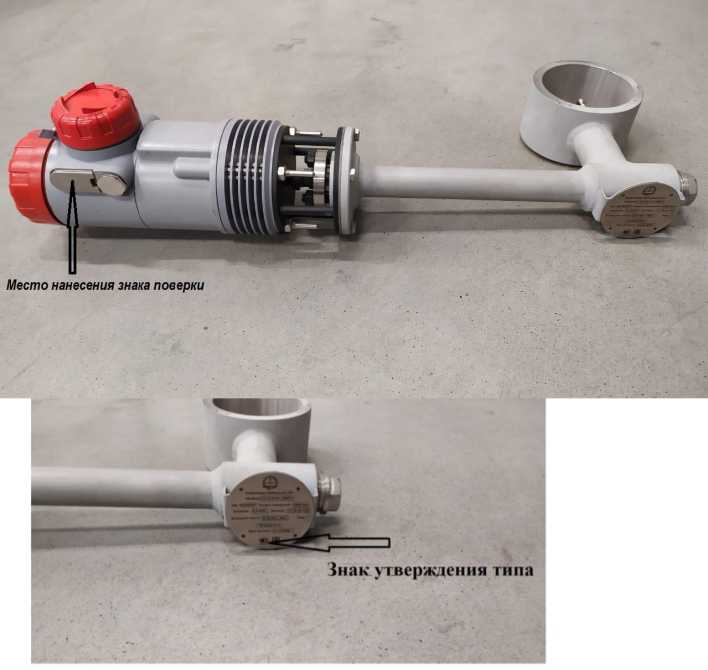

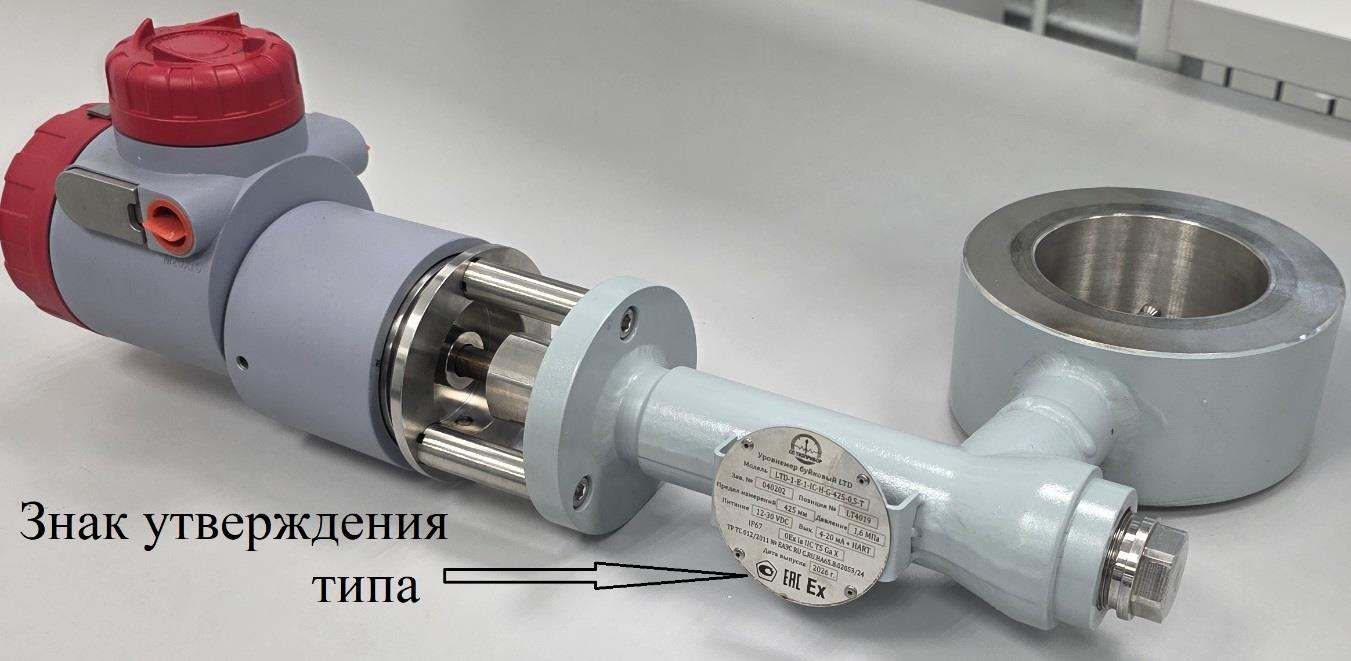

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест для нанесения знака поверки и знака утверждения типа
Программное обеспечение
Уровнемеры содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек.
ПО уровнемеров используется для преобразования измеренных значений в выходной сигнал, настройки и самодиагностики. ПО устанавливается в уровнемеры на заводе-изготовителе и не подлежит изменению в процессе эксплуатации.
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений уровня и уровня раздела сред жидкостей, мм |
от 250 до 6000 |
|
Пределы допускаемой основной приведенной погрешности измерений уровня и уровня границы раздела двух сред Y, выраженной по отношению к диапазону измерений, % |
±0,2; ±0,5; ±1,0 |
|
Пределы допускаемой вариации показаний v не превышают абсолютного значения предела допускаемой основной приведенной погрешности |у|, % |
0,2; 0,5; 1,0 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования значения уровня в стандартный токовый выходной сигнал, % |
±0,2 |
|
Зона нечувствительности, в процентном отношении к диапазону измерений, % |
±0,05 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений уровня и уровня границы раздела двух сред, выраженной по отношению к диапазону измерений, %: а) при отклонении температуры окружающего воздуха от нормальных условий измерений, на каждые 10 °С: б) при отклонении температуры измеряемой среды от нормальных условий измерений, на каждые At °С |
±0,7 ~ЬззмРжсAt xW0%* h„ lmax |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - температура измеряемой среды, °С |
от +15 до +25 от +15 до +25 |
|
* h изм - измеренное значение уровня по показаниям уровнемера, мм; h max - верхний предел измерений уровня, мм; вж - коэффициент объемного расширения жидкости, °С-1; At - значение отклонения температуры от нормальных условий измерений, °С, Т ж 2 — Т ж1 где tж1 - температура измеряемой жидкости нормальная, °С; tж2 - температура измеряемой жидкости конечная, °С. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - температура измеряемой среды, °С - относительная влажность, % |
от -40 до +70* (от -60 до +80 в обогреваемых чехлах) от -70 до +400 до 95 при температуре +35 °С |
|
Пределы рабочего давления измеряемой среды, МПа, не более |
42,0 |
|
Плотность измеряемой среды, кг/м3 |
от 450 до 2000 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Разность плотностей двух измеряемых сред, кг/м3 |
от 100 до 1550 |
|
Потребляемая мощность, В^А, не более |
1,2 |
|
Выходной аналоговый сигнал, мА |
от 4 до 20 |
|
Выходной цифровой сигнал |
HART, Foundation Fieldbus |
|
Габаритные размеры уровнемера без буйка, мм, не более - Длина - Ширина - Высота |
700 350 200 |
|
Диаметр буйка, мм, не более |
80 |
|
Масса уровнемера без буйка, кг, не более |
40,0 |
|
Масса буйка с подвеской, кг, не более |
3,5 |
|
Степень защиты от внешних воздействий |
IP66;IP67;IP68 |
|
Маркировка взрывозащиты** |
0Ex ia IIC T5 Ga X 0Ex ia IIC T6 Ga Х 1Ex db IIC T5 Gb Х 1Ex db IIC T6 Gb Х |
|
* - ЖК-дисплей функционирует при температуре от минус 30 до плюс 50 °С. При температуре ниже минус 30 °С и выше плюс 50 °С исчезает индикация на дисплее, дисплей восстанавливает работоспособность при возвращении температуры в указанные пределы. При температуре ниже минус 30 °С и выше 50 °С для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал; * * - конкретное значение определяется заказом и записывается в паспорт на уровнемер. | |
аблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч, не менее |
100 000 |
Знак утверждения типа
наносится на прикрепляемую к уровнемеру маркировочную табличку, методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер буйковый |
LTD |
1 шт. |
|
Комплект принадлежностей |
9078606 КП |
1 шт.* |
|
Паспорт |
9078606 ПС |
1 экз. |
|
Руководство по эксплуатации |
9078606 РЭ |
1 экз. |
|
* - поставляется в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе «Устройство и работа» руководства по эксплуатации уровнемера.
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.52-001-33395806-2018 Уровнемеры буйковые LTD. Технические условия.
