Дозаторы весовые автоматические непрерывного действия ЛДНД

Номер в ГРСИ РФ: 79345-20
Категория: Дозаторы
Производитель / заявитель: ООО "Торговый дом "Завод весового оборудования", г.Белорецк
Дозаторы весовые автоматические непрерывного действия ЛДНД поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Дозаторы весовые автоматические непрерывного действия ЛДНД (далее — средства измерений), предназначены для измерений массы (непрерывного дозирования сыпучих материалов).

Скачать

79345-20: Описание типа СИ Скачать 432.5 КБ

Информация по Госреестру

Основные данные
Номер по Госреестру 79345-20
Наименование Дозаторы весовые автоматические непрерывного действия
Модель ЛДНД
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 07.10.2025
Производитель / Заявитель

ООО "Торговый дом "Завод весового оборудования", г.Белорецк

РОССИЯ

Назначение

Дозаторы весовые автоматические непрерывного действия ЛДНД (далее — средства измерений), предназначены для измерений массы (непрерывного дозирования сыпучих материалов).

Описание

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений (материала) вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

На основе информации об измеренном значении массы в соответствии с предварительно заданной программой осуществляется автоматическое регулирование скорости движения конвейерной ленты либо потока управляемой задвижкой для поддержания заданного значения производительности.

Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через цифровой интерфейс связи на периферийные устройства.

Средство измерений представляет собой дозатор непрерывного действия по ГОСТ 30124-94 для дозирования сыпучих материалов и состоит из основных частей, указанных далее.

Грузоприемное устройство (далее — ГПУ) в зависимости от исполнения средства измерений представляет собой:

-    рамную конструкцию, встроенную в ленточный конвейер (горизонтальный или наклоненный, максимальный угол наклона 18о) и опирающуюся на весоизмерительные тензорезисторные датчики (далее — датчики), либо

-    рамную конструкцию в составе формирующая воронка (лоток), опирающаяся на датчик, с отсекающей заслонкой и аспирационным кожухом.

В составе ГПУ используются:

-    датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column модификации Н8С (регистрационный № 55371-19);

-    датчики весоизмерительные тензорезисторные Bend Beam, модификации L6Q L6F, H6G5, НМ11, ВМ11 (Регистрационный № 55198-19);

-    датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB, модификации HSX (регистрационный № 77382-20);

-    датчики весоизмерительные тензорезисторные HLC, BLC, ELC, модификации HLC, изготовитель «Hottinger Baldwin Messtechnik GmbH», Германия (регистрационный № 21177-13);

-    датчики весоизмерительные тензорезисторные Z6, модификации Z6C3, Z6C4, Z6C6, изготовитель «Hottinger Baldwin Messtechnik GmbH», Германия (регистрационный № 15400-13);

-    датчики весоизмерительные тензорезисторные С и Н, модификации Н (регистрационный № 53636-13);

-    датчики весоизмерительные тензорезисторные Т, модификации Т2, Т4, Т24АМ1, Т24АМ2, Т50М1, Т60АМ1 (регистрационный № 53838-13).

Электронные устройства, применяемые в составе средств измерений, представляют собой одно или несколько модулей, выполняющих функции устройства обработки аналоговых данных (далее - УОАД) и их первичной математической обработки и/или контроля и управления процессом автоматического дозирования:

-    динамический преобразователь универсальный ДНУ, модификация ДПУ-OOX-Ex, изготовитель ООО «ТД «ЗВО», Р. Башкортостан, г. Белорецк. ДПУ-OOX-Ex используется в качестве УОАД совместно с весовым контроллером дозирующим ВКД-001, изготовитель ООО «ТД «ЗВО», Р. Башкортостан, г. Белорецк. В зависимости от исполнения средства измерений ДПУ-OOX-Ex и ВКД-001 могут быть выполнены в едином корпусе;

-    модуль многофункциональный SIWAREX WP241 (регистрационный №72345-18) используется в качестве УОАД совместно с контроллером программируемым SIMATICS7-12OO (регистрационный № 63339-16) и панелью оператора KTP400 Basic, изготовитель «Siemens AG», Германия, или «Siemens AG», Румыния. KTP оснащен сенсорным дисплеем, совмещающим функции показывающего устройства и клавиатуры управления средством измерений;

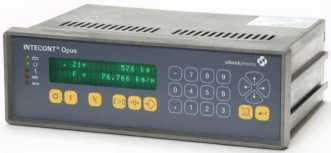

-    приборы весоизмерительные INTECONT Opus, INTECONT Tersus (регистрационный № 53571-13).

ГПУ и УОАД составляют узел взвешивания, предоставляющий измерительную информацию о массе.

Электронные устройства, устройства коммутации размещены в электрическом шкафу (блоке управления). Сигнальные кабели датчиков подаются напрямую в УОАД или через соединительную коробку.

В зависимости от характеристик технологической линии, для использования в которой предназначено средство измерений, оно оснащается вибрационным, ленточным, роторным или шнековым питателем, формирующей воронкой с отсекающей заслонкой или другим типом питателя.

Общий вид средства измерений приведен на рисунке 1.

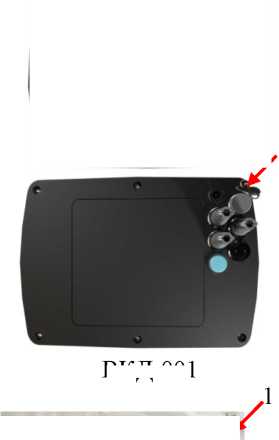

Схема пломбировки средства измерений от несанкционированного доступа приведена на рисунке 2.

ЛДНД-Л    ЛДНД-П

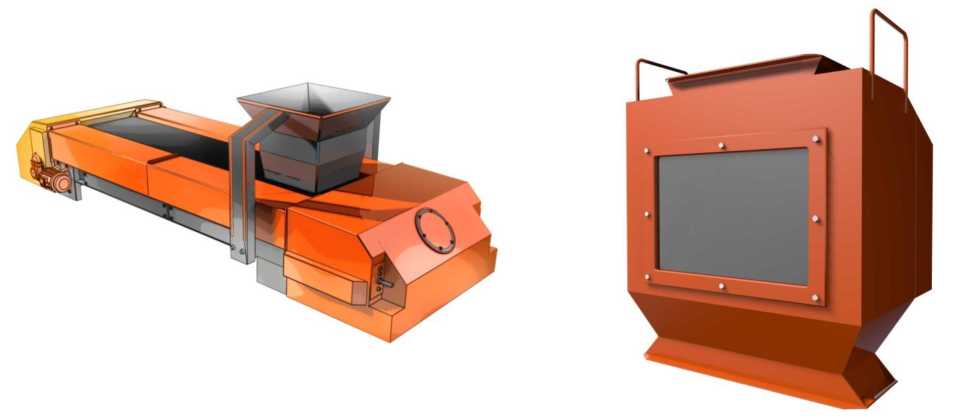

Рисунок 1 — Общий вид ГПУ средства измерений (пример)

1

00 В ВИА Э000 ■ 809 Q000 QQ

Средства измерений выпускаются в модификациях, отличающихся метрологическими и техническими характеристиками в соответствии с таблицами 3, 4. Обозначение модификаций средства измерений имеет вид: ЛДНД-[1]-[2]-[3], где:

1    - условное обозначение конструктивного исполнения ГПУ: Л (ленточный); П (поточный);

2    - значение наибольшего предела производительности (НПП), т/ч: 1; 2,5; 6,3; 10,0; 16,0; 25,0; 40,0; 63,0; 100,0; 250,0; 400,0; 630,0; 1000; 4000,0;

3    - условное обозначение химической стойкости: 0 (стандартное); 1 (химически стойкое, применяется защитное лакокрасочное покрытие); 2 (пищевое, элементы дозатора изготовлены из нержавеющей стали).

Маркировочная табличка содержит следующие основные данные:

-    наименование изготовителя;

-    знак утверждения типа;

-    наибольший предел производительности (НПП);

-    наименьший предел производительности (НмПП);

-    пределы допускаемой погрешности;

-    обозначение модификации;

-    заводской номер;

-    месяц и год изготовления;

-    обозначение технических условий;

-    вид дозируемого материала.

Программное обеспечение

Программное обеспечение (далее — ПО) средства измерений имеет метрологически значимую и метрологически незначимую (функциональную) части.

Метрологически значимая часть ПО является встроенной, хранится в энергонезависимом запоминающем устройстве контроллера ВКД-001 или измерительных модулей для SIMATIC S7-1200.

Для защиты от несанкционированного доступа к метрологически значимой части ПО, параметрам регулировки и измерительной информации используется:

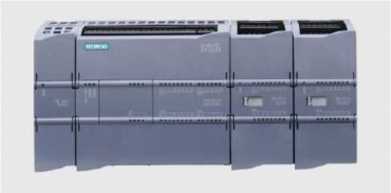

-    разграничение прав доступа с помощью пароля (INTECONT Opus, INTECONT Tersus, SIMATIC S7-1200);

-    механическая пломба, ограничивающая доступ к калибровочному разъему и печатной плате внутри корпуса (ВКД-001) или переключателю настройки регулировки (SIWAREX WP241).

Кроме того, изменение ПО без применения специализированных средств изготовителя невозможно.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя, а также без изменения его идентификационных данных.

Изменение ПО через интерфейс пользователя невозможно.

Идентификационные данные ПО ВКД-001 доступны для просмотра при включении средства измерения, идентификационные данные ПО INTECONT Opus, INTECONT Tersus также доступны для просмотра в соответствующем разделе меню в соответствии с эксплуатационной документацией. ПО ДПУ не доступно для просмотра и не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к просмотру и изменению метрологически значимых параметров осуществляется только с применением специализированного оборудования производителя.

Идентификационные данные ПО приведены в таблице 1.

Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 — Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

INTECONT

Opus

INTECONT

Tersus

Идентификационное наименование ПО

VEG2062y

VKG2076y

VEG 20650

Номер версии

(идентификационный номер) ПО*

VBW20yyy

Vxx 206y0

Цифровой идентификатор ПО

*«х», «у» - обозначения версии метрологически незначимой части буквенные значения от А - Z, «у» - числовые значения от 0 до 9

ПО; «х» принимает

Таблица 2 — Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

ВКД-001

SIWAREX WP241

SIMATIC S7-1200

Идентификационное наименование ПО

FW 7MH4961-4AA01

STEP 7 Basic (TIA Portal)

STEP 7 Professional (TIA Portal)

Номер версии

(идентификационный номер) ПО*

U.0200XXX

V1.0.1

V 13

V13

Цифровой идентификатор ПО

номер версии

* «XXX» - обозначение версии метрологически незначимой части ПО, принимает числовые значения от 000 до 999

Таблица 3 — Метрологические характеристики

Наименование

Значение

Наибольший предел производительности (Н1Ш), т/ч

1; 2,5; 6,3; 10,0; 16,0; 25,0; 40,0; 63,0; 100,0; 250,0; 400,0; 630,0; 1000; 4000,0

Наименьший предел производительности, т/ч

0,1Н1Ш

Пределы допускаемой погрешности от наибольшего предела производительности при условии непрерывной работы дозатора в течение 6 мин, %

±0,25; ±0,5; ±1; ±2

Примечание — значения пределов допускаемой погрешности для конкретного образца средства измерений определяются при первичной поверке (вводе в эксплуатацию).

Вид дозируемого материала указывается на маркировочной табличке средства измерений.

Таблица 4 — Основные технические характеристики

Наименование

Значение

Дискретность отсчета (d), кг

1; 2; 5

Диапазон температур, °С:

- для ГПУ при использовании датчиков:

- Н, Т2, Т4, Т24АМ1, Т24АМ2, Т50М1, Т60АМ1,

L6C, L6F, H6G5, НМ11, ВМ11

от -10 до +40

- HLC

от -30 до +40

- Z6

от -30 до +50

- Н8С

от -30 до +50

- HSX

от -40 до +40

- для электронных устройств:

- SIWAREX WP241, SIMATIC S7-1200

от -10 до +40

- INTECONT Opus, INTECONT Tersus

от -30 до +60

- ВКД-001, ДПУ-OOX-Ex

от -40 до +40

Параметры электрического питания от трехфазной сети

переменного тока: - напряжение, В

з80-15%

- частота, Гц

50±1

Параметры электрического питания от однофазной

сети переменного тока:

- напряжение, В

'-\'-\г\+10%

220-15%

- частота, Гц

50±1

Ширина конвейерной ленты, мм, не более

2500

Габаритные размеры ГПУ, мм, не более

длина

10000

ширина

3000

высота

1000

Масса, кг, не более

10000

Знак утверждения типа

наносится на маркировочную табличку, расположенную на боковой стенке ГПУ методом гравировки и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Дозатор весовой автоматический непрерывного действия ЛДНД

1 шт.

Руководство по эксплуатации. Паспорт

УЗВО.40462.001

1 экз

Руководство оператора или руководства электронных устройств

1 экз

Поверка

осуществляется по документу ГОСТ 8.469-2002 «ГСИ. Дозаторы автоматические весовые непрерывного действия. Методика поверки».

Основные средства поверки:

-    весы неавтоматического действия (весы для статического взвешивания) с пределами допускаемой погрешности не менее чем в 3 раза меньше пределов допускаемой погрешности средства измерений (рабочие эталоны 4-го или 5-го разряда по приказу Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»);

-    секундомер в соответствии с ГОСТ 8.469-2002.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке средства измерений.

Сведения о методах измерений

приведены в эксплуатационной документации

Нормативные документы

ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические требования»

Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ГОСТ 8.469-2002 «ГСИ. Дозаторы автоматические весовые непрерывного действия. Методика поверки»

ТУ 26.51.66-004-61182529-2019 «Дозаторы весовые автоматические непрерывного действия ЛДНД. Технические условия»
