Весы неавтоматического действия MCA, MCE
| Номер в ГРСИ РФ: | 79348-20 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "Sartorius" AG, Германия |
Весы неавтоматического действия MCA, MCE (далее - весы) предназначены для статических измерений массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79348-20 |
| Наименование | Весы неавтоматического действия |
| Модель | MCA, MCE |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | 07.10.2025 |
Производитель / Заявитель
Фирма "Sartorius Lab Instruments GmbH & Co. KG", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 1245 |
| Найдено поверителей | 65 |
| Успешных поверок (СИ пригодно) | 1244 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 79348-20: Описание типа СИ | Скачать | 768.8 КБ | |
| 79348-20: Методика поверки МП 2301-0191-2020 | Скачать | 3.8 MБ |
Описание типа
Назначение
Весы неавтоматического действия MCA, MCE (далее - весы) предназначены для статических измерений массы.
Описание
Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.
Конструктивно весы состоят из взвешивающего модуля и модуля терминала, соединённых между собой кабелем. Весы с d < 10 мкг имеют отдельный электронный блок. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Модуль терминала оснащен дисплеем для отображения результатов измерений и управления весами.
Весы комплектуются одной из модификаций модуля терминала:
- терминал YAC01MCE, оснащенный ЖК-дисплеем с сенсорным экраном, для весов серии MCE;
- терминал YAC01MCA, оснащенный TFT-LCD дисплеем с сенсорным экраном, для весов серии MCA.
Взвешивающие модули выпускаются в 44 модификациях, отличающихся метрологическими и техническими характеристиками; подробно модификации описаны в таблицах 2 - 10.
Весы оснащены следующими вариантами витрин:
- М - стеклянная открываемая автоматически (для весов с d < 0,005 мг);
- F - из нержавеющей стали для взвешивания фильтров (для весов с d < 0,005 мг);
- I - стеклянная открываемая автоматически, со встроенным ионизатором (для весов с 0,01 мг < d < 1 мг);
- A - стеклянная открываемая автоматически (для весов с 0,01 мг < d < 1 мг);
- U - стеклянная открываемая вручную (для весов с 0,01 мг < d < 1 мг);
- E - стеклянная открываемая вручную (для весов с 1 мг < d < 10 мг);
- R - из нержавеющей стали (для весов с 1 мг < d < 10 мг);
- 0 - без ветрозащитной витрины (для весов с d > 10 мг).
Обозначение модификации весов в виде X1X2-2ORU-X3 складывается из позиций X1, X2 и X3, где:
- X1 - краткое обозначение модификация модуля терминала (MCA или MCE);
- X2 - модификация взвешивающего модуля;
- X3 - модификация исполнения витрины.
Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
- цифровым показывающим устройством с отличающимся делением шкалы (Т.2.5.4);
- устройством установки по уровню (Т.2.7.1);
- полуавтоматическим устройством установки нуля (Т.2.7.2.2);
- автоматическим устройством установки нуля (Т.2.7.2.3);
- устройством первоначальной установки нуля (Т.2.7.2.4);
- устройством слежения за нулем (Т.2.7.3);
- полуавтоматическим устройством тарирования (Т.2.7.4):
- автоматическим устройством тарирования (Т.2.7.4):
- устройством уравновешивания тары (Т.2.7.4.1);
- устройством взвешивания тары (Т.2.7.4.2);
- устройством предварительного задания значения массы тары (Т.2.7.5);
- устройством автоматической юстировки «isoCAL» (4.1.2.5);
- устройством полуавтоматической юстировки (4.1.2.5);
- грубым показывающим устройством (4.2.4);
- возможностью вывода на печать (4.4.5);
- совмещенным устройством установки на нуль и устройством уравновешивания тары (4.6.9);
- контролем возможных промахов (5.2);
- интерфейсами передачи данных: USB, RS 232С, Ethernet, CAN-Bus (5.3.6);
- устройством хранения данных (5.5.3).
Общий вид модулей терминала и весов представлен на рисунках 1 - 10.
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольными этикетками изготовителя. Схема пломбирования приведена на рисунке 11. Обозначение места нанесения знака поверки указано на рисунке 12.

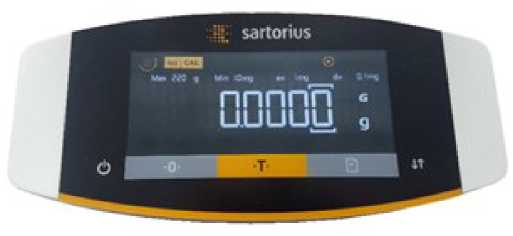

Рисунок 1 - Общий вид модуля терминала YAC01MCE

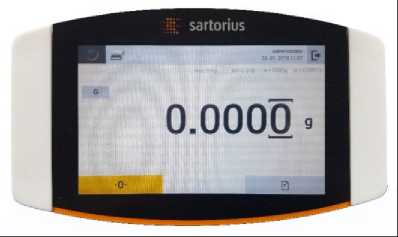

Рисунок 2 - Общий вид модуля терминала YAC01MCA

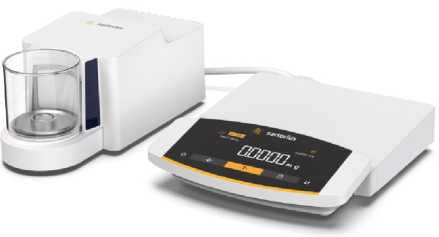

Рисунок 3 - Общий вид весов с d < 0,005 мг и витриной М

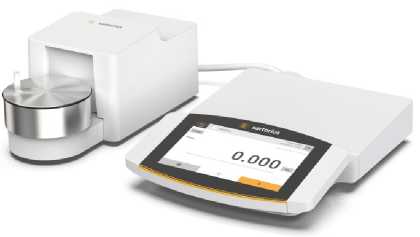

Рисунок 4 - Общий вид весов с d < 0,005 мг и витриной F

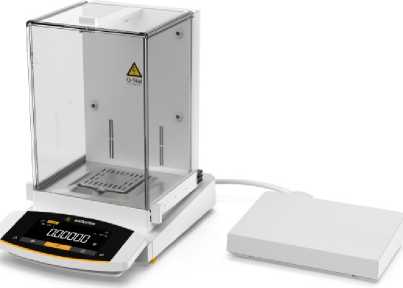

Рисунок 5 - Общий вид весов с d = 0,01 мг и витриной I
Рисунок 6 - Общий вид весов с 0,1 мг < d < 1 мг и витриной A
Рисунок 7 - Общий вид весов с d = 1 мг и витриной E
Рисунок 8 - Общий вид весов с d = 1 мг и витриной R

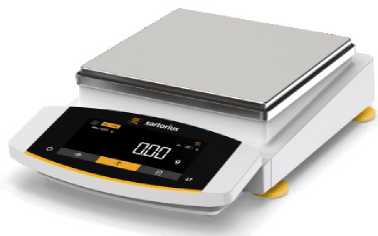

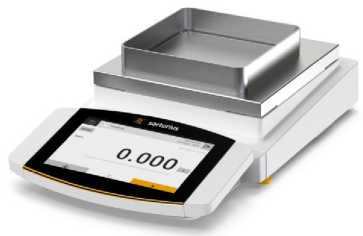

Рисунок 9 - Общий вид весов с
10 мг < d < 100 мг и грузоприемной платформой длиной 206 и шириной 206 мм

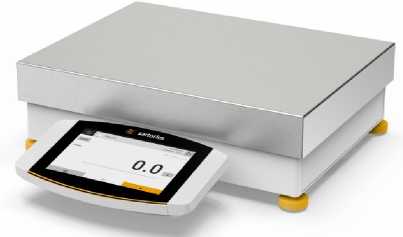

Рисунок 10 - Общий вид весов с
0,1 г < d < 1 г и грузоприемной платформой длиной 300 и шириной 400 мм
Схема пломбирования
контрольными этикетками

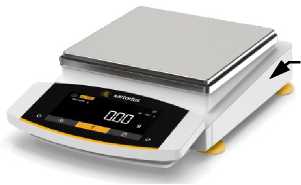

Место нанесения знака поверки
Рисунок 12 - Обозначение места нанесения знака поверки

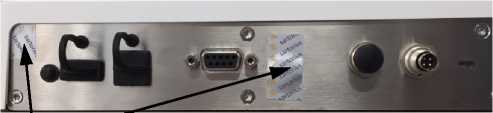

Рисунок 11 - Схема пломбирования весов от несанкционированного доступа
Sartorius Lab Instruments GmbH & Co. KG. 37070 Gottingen, Germany
Cubis ® MCA225S-2ORU-A
&N 1234567890 15V~ 12W(max.) Mada in Gennany
Type MCA - C
DE-18-NAWID-PTB012
+ 17 °C / + 27 °C
+ 10 °C / + 30 °C iso-CAL
Max 220 g Min 1 mg e= 1 mg d= 0,01 mg
|
М19 |
0102 |
Рисунок 13 - Пример маркировки весов
Программное обеспечение
В весах используется встроенное программное обеспечение (ПО), состоящее из двух модулей (ПО взвешивающего модуля и ПО модуля терминала), имеющих одинаковые версии ПО. ПО взвешивающего модуля выполняет функции по сбору и передаче измерительной информации. ПО модуля терминала выполняет функции по обработке и представлению измерительной информации.
Программное обеспечение заложено в микроконтроллерах весов в процессе производства. Идентификация ПО весов осуществляется путем просмотра номера версии ПО для чего: открыть «Меню», выбрать «Информация о приборе», выбрать «Версия».
Уровень защиты программного обеспечения средний в соответствии с Р 50.2.077 - 2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для весов | |
|
MCA |
MCE | |
|
Идентификационное наименование ПО |
- |
- |
|
Номер версии (идентификационный номер) ПО1) |
09-03-xx.yy.zz2) |
09-05-xx.yy.zz2) |
|
Другие идентификационные признаки (ID) |
CN: b236; CN: 000D; CN: 76B3 |
CN: 410E; CN: ACE9; CN: FE13 |
1)Номер версии (идентификационный номер) ПО не ниже указанного 2)x, y, z могут принимать значения от 0 до 9
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
|
Модификация взвешивающего модуля |
2.7S-2ORU |
10.6S-2ORU |
6.6S-2ORU |
3.6P-2ORU |
225S-2ORU |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
I | ||||
|
Максимальная нагрузка (Мах), г |
2,1 |
10,1 |
6,1 |
1,1/2,1/3,1 |
220 |
|
Минимальная нагрузка (Мт), мг |
0,01 |
0,1 |
0,1 |
0,1 |
1 |
|
Действительная цена деления (d), мг |
0,0001 |
0,001 |
0,001 |
0,001/0,002/0,005 |
0,01 |
|
Поверочный интервал весов, (e), мг |
1 |
1 |
1 |
1 |
1 |
|
Число поверочных интервалов (n) |
2100 |
10100 |
6100 |
3100 |
220000 |
|
Пределы допускаемой погрешности весов (mpe) при поверке, мг, в интервалах взвешивания: от 0,01 мг до 2,1 г включ. от 0,1 мг до 10,1 г включ. от 0,1 мг до 6,1 г включ. от 0,1 мг до 3,1 г включ. от 1 мг до 50 г включ. св. 50 г до 200 г включ. св. 200 г до 220 г включ. |
±0,5 — — — — — — |
— ±0,5 — — — — — |
— — ±0,5 — — — — |
— — — ±0,5 — — — |
— — — — ±0,5 ±1,0 ±1,5 |
|
Повторяемость (размах) показаний, не более |
mpe| | ||||
|
Предел допускаемого значения среднего квадратического отклонения (СКО), мг, не более |
0,00025 |
0,001 |
0,001 |
0,005 |
до 11 г — 0,015 свыше 11 г — 0,025 |
|
Диапазон устройства выборки массы тары, г |
от 0 до Max | ||||
|
Диапазон устройства первоначальной установки нуля |
от 0 до 20 % Мах | ||||
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем |
от 0 до 4 % Мах | ||||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
|
Модификация взвешивающего модуля |
225P-2ORU |
125S-2ORU |
125P-2ORU |
524S-2ORU |
524P-2ORU |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
I | ||||
|
Максимальная нагрузка (Мах), г |
60/120/220 |
120 |
60/120 |
520 |
120/240/520 |
|
Минимальная нагрузка (Мт), мг |
1 |
1 |
1 |
10 |
10 |
|
Действительная цена деления (d), мг |
0,01/0,02/0,05 |
0,01 |
0,01/0,1 |
0,1 |
0,1/0,2/0,5 |
|
Поверочный интервал весов, (e), мг |
1 |
1 |
1 |
1 |
1 |
|
Число поверочных интервалов (n) |
220000 |
120000 |
120000 |
520000 |
520000 |
|
Пределы допускаемой погрешности весов (mpe) при поверке, мг, в интервалах взвешивания: от 1 мг до 50 г включ. св. 50 г до 200 г включ. св. 200 г до 220 г включ. от 1 мг до 50 г включ. св. 50 г до 120 г включ. от 10 мг до 50 г включ. св. 50 г до 200 г включ. св. 200 г до 520 г включ. |
±0,5 ±1,0 ±1,5 — — — — — |
— — — ±0,5 ±1,0 — — — |
— — — — — ±0,5 ±1,0 ±1,5 | ||
|
Повторяемость (размах) показаний, не более |
Impel | ||||
|
Предел допускаемого значения среднего квадратического отклонения (СКО), мг, не более |
до 11 г — 0,015 свыше 11 г — 0,04 |
до 6 г — 0,015 свыше 6 г — 0,025 |
до 6 г — 0,015 свыше 6 г — 0,06 |
до 26 г — 0,08 свыше 26 г — 0,1 |
до 26 г — 0,08 свыше 26 г — 0,25 |
|
Диапазон устройства выборки массы тары, г |
от 0 до Max | ||||
|
Диапазон устройства первоначальной установки нуля |
от 0 до 20 % Мах | ||||
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем |
от 0 до 4 % Мах | ||||
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
|
Модификация взвешивающего модуля |
324S-2ORU |
324P-2ORU |
224S-2ORU |
124S-2ORU |
5203S-2ORU |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
I | ||||
|
Максимальная нагрузка (Мах), г |
320 |
80/160/320 |
220 |
120 |
5200 |
|
Минимальная нагрузка (Мт), мг |
10 |
10 |
10 |
10 |
100 |
|
Действительная цена деления (d), мг |
0,1 |
0,1/0,2/0,5 |
0,1 |
0,1 |
1 |
|
Поверочный интервал весов, (e), мг |
1 |
1 |
1 |
1 |
10 |
|
Число поверочных интервалов (n) |
320000 |
320000 |
220000 |
120000 |
520000 |
|
Пределы допускаемой погрешности весов (mpe) при поверке, мг, в интервалах взвешивания: от 10 мг до 50 г включ. св. 50 г до 200 г включ. св. 200 г до 320 г включ. от 10 мг до 50 г включ. св. 50 г до 200 г включ. св. 200 г до 220 г включ. от 10 мг до 50 г включ. св. 50 г до 120 г включ. от 100 мг до 500 г включ. св. 500 г до 2000 г включ. св. 2000 г до 5200 г включ. |
±0,5 ±1,0 ±1,5 — — — — — — — — |
— — — ±0,5 ±1,0 ±1,5 — — — — — |
— — — — — — ±0,5 ±1,0 — — — |
— — — — — — — — ±5 ±10 ±15 | |
|
Повторяемость (размах) показаний, не более |
Impel | ||||
|
Предел допускаемого значения среднего квадратического отклонения (СКО), мг, не более |
0,1 |
0,25 |
0,07 |
0,1 |
1 |
|
Диапазон устройства выборки массы тары, г |
от 0 до Max | ||||
|
Диапазон устройства первоначальной установки нуля |
от 0 до 20 % Мах | ||||
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем |
от 0 до 4 % Мах | ||||
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
|
Модификация взвешивающего модуля |
5203P-2ORU |
3203S-2ORU |
2203S-2ORU |
2203P-2ORU |
1203S-2ORU |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
I | ||||
|
Максимальная нагрузка (Мах), г |
1200/2400/5200 |
3200 |
2200 |
1010/2200 |
1200 |
|
Минимальная нагрузка (Мт), мг |
100 |
100 |
100 |
100 |
100 |
|
Действительная цена деления (d), мг |
1/2/5 |
1 |
1 |
1/10 |
1 |
|
Поверочный интервал весов, (e), мг |
10 |
10 |
10 |
10 |
10 |
|
Число поверочных интервалов (n) |
520000 |
320000 |
220000 |
220000 |
120000 |
|
Пределы допускаемой погрешности весов (mpe) при поверке, мг, в интервалах взвешивания: от 100 мг до 500 г включ. св. 500 г до 2000 г включ. св. 2000 г до 5200 г включ. от 100 мг до 500 г включ. св. 500 г до 2000 г включ. св. 2000 г до 3200 г включ. от 100 мг до 500 г включ. св. 500 г до 2000 г включ. св. 2000 г до 2200 г включ. от 100 мг до 500 г включ. св. 500 г до 1200 г включ. |
±5 ±10 ±15 — — — — — — — — |
— — — ±5 ±10 ±15 — — — — — |
— — — — — — ±5 ±10 ±15 — — |
— — — — — — — — — ±5 ±10 | |
|
Повторяемость (размах) показаний, не более |
Impel | ||||
|
Предел допускаемого значения среднего квадратического отклонения (СКО), мг, не более |
2,5 |
1 |
1 |
5 |
0,7 |
|
Диапазон устройства выборки массы тары, г |
от 0 до Max | ||||
|
Диапазон устройства первоначальной установки нуля |
от 0 до 20 % Мах | ||||
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем |
от 0 до 4 % Мах | ||||
Таблица 6 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | |||
|
Модификация взвешивающего модуля |
5202S-2ORU |
14202S-2ORU |
14202P-2ORU |
10202S-20RU |
|
Класс точности по ГОСТ OIML R 76-1-2011 | ||||
|
Максимальная нагрузка (Мах), г |
5200 |
14200 |
3500 / 7000 / 14200 |
10200 |
|
Минимальная нагрузка (Мт), мг |
1000 |
1000 |
1000 |
1000 |
|
Действительная цена деления (d), мг |
10 |
10 |
10/20/50 |
10 |
|
Поверочный интервал весов, (e), мг |
100 |
100 |
100 |
100 |
|
Число поверочных интервалов (n) |
52000 |
142000 |
142000 |
102000 |
|
Пределы допускаемой погрешности весов (mpe) при поверке, мг, в интервалах взвешивания: от 1000 мг до 5000 г включ. св. 5000 г до 5200 г включ. от 1000 мг до 5000 г включ. св. 5000 г до 14200 г включ. от 1000 мг до 5000 г включ. св. 5000 г до 10200 г включ. |
±50 ±100 — — — — |
— — ±50 ±100 — — |
— — — — ±50 ±100 | |
|
Повторяемость (размах) показаний, не более |
Impel | |||
|
Предел допускаемого значения среднего квадратического отклонения (СКО), мг, не более |
6 |
10 |
10 |
7 |
|
Диапазон устройства выборки массы тары, г |
от 0 до Max | |||
|
Диапазон устройства первоначальной установки нуля |
от 0 до 20 % Мах | |||
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем |
от 0 до 4 % Мах | |||
Таблица 7 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
|
Модификация взвешивающего модуля |
623S-2ORU |
623P-2ORU |
323S-2ORU |
6202S-2ORU |
8202S-2ORU |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||||
|
Максимальная нагрузка (Мах), г |
620 |
150 / 300 / 620 |
320 |
6200 |
8200 |
|
Минимальная нагрузка (Мт), мг |
20 |
20 |
20 |
500 |
500 |
|
Действительная цена деления (d), мг |
1 |
1/2/5 |
1 |
10 |
10 |
|
Поверочный интервал весов, (e), мг |
10 |
10 |
10 |
100 |
100 |
|
Число поверочных интервалов (n) |
62000 |
62000 |
32000 |
62000 |
82000 |
|
Пределы допускаемой погрешности весов (mpe) при поверке, мг, в интервалах взвешивания: от 20 мг до 50 г включ. св. 50 г до 200 г включ. св. 200 г до 620 г включ от 20 мг до 50 г включ. св. 50 г до 200 г включ. св. 200 г до 320 г включ. от 500 мг до 500 г включ. св. 500 г до 2000 г включ. св. 2000 г до 6200 г включ. от 500 мг до 500 г включ. св. 500 г до 2000 г включ. св. 2000 г до 8200 г включ. |
±5 ±10 ±15 — — — — — — — — — |
— — — ±5 ±10 ±15 — — — — — — |
— — — — — — ±50 ±100 ±150 — — — |
— — — — — — — — — ±50 ±100 ±150 | |
|
Повторяемость (размах) показаний, не более |
Impel | ||||
|
Предел допускаемого значения среднего квадратического отклонения (СКО), мг, не более |
0,7 |
2,5 |
0,7 |
7 |
7 |
|
Диапазон устройства выборки массы тары, г |
от 0 до Max | ||||
|
Диапазон устройства первоначальной установки нуля |
от 0 до 20 % Мах | ||||
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем |
от 0 до 4 % Мах | ||||
Таблица 8 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
|
Модификация взвешивающего модуля |
6202P-2ORU |
4202S-2ORU |
2202S-2ORU |
1202S-2ORU |
12201S-2ORU |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||||
|
Максимальная нагрузка (Мах), г |
1500/3000/6200 |
4200 |
2200 |
1200 |
12200 |
|
Минимальная нагрузка (Мт), мг |
500 |
500 |
500 |
500 |
5000 |
|
Действительная цена деления (d), мг |
10/20/50 |
10 |
10 |
10 |
100 |
|
Поверочный интервал весов, (e), мг |
100 |
100 |
100 |
100 |
1000 |
|
Число поверочных интервалов (n) |
62000 |
42000 |
22000 |
12000 |
12200 |
|
Пределы допускаемой погрешности весов (mpe) при поверке, мг, в интервалах взвешивания: от 500 мг до 500 г включ. св. 500 г до 2000 г включ. св. 2000 г до 6200 г включ. от 500 мг до 500 г включ. св. 500 г до 2000 г включ. св. 2000 г до 4200 г включ. от 500 мг до 500 г включ. св. 500 г до 2000 г включ. св. 2000 г до 2200 г включ. от 500 мг до 500 г включ. св. 500 г до 1200 г включ. от 5 г до 5000 г включ. св. 5000 г до 12200 г включ. |
±50 ±100 ±150 — — — — — — — — — — |
— — — ±50 ±100 ±150 — — — — — — — |
— — — — — — ±50 ±100 ±150 — — — — |
— — — — — — — — — ±50 ±100 — — |
— — — — — — — — — — ±500 ±1000 |
|
Повторяемость (размах) показаний, не более |
Impel | ||||
|
Предел допускаемого значения среднего квадратического отклонения (СКО), мг, не более |
40 |
7 |
7 |
7 |
50 |
|
Диапазон устройства выборки массы тары, г |
от 0 до Max | ||||
|
Диапазон устройства первоначальной установки нуля |
от 0 до 20 % Мах | ||||
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем |
от 0 до 4 % Мах | ||||
Таблица 9 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
|
Модификация взвешивающего модуля |
8201S-2ORU |
5201S-2ORU |
70201S-20RU |
50201S-20RU |
36201S-2ORU |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||||
|
Максимальная нагрузка (Мах), г |
8200 |
5200 |
70200 |
50200 |
36200 |
|
Минимальная нагрузка (Мт), г |
5 |
5 |
5 |
5 |
5 |
|
Действительная цена деления (d), г |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
|
Поверочный интервал весов, (e), г |
1 |
1 |
1 |
1 |
1 |
|
Число поверочных интервалов (n) |
8200 |
5200 |
70200 |
50200 |
36200 |
|
Пределы допускаемой погрешности весов (mpe) при поверке, г, в интервалах взвешивания: от 5 г до 5000 г включ. св. 5000 г до 8200 г включ. от 5 г до 5000 г включ. св. 5000 г до 5200 г включ. от 5 г до 5000 г включ. св. 5000 г до 20000 г включ. св. 20000 г до 70200 г включ. от 5 г до 5000 г включ. св. 5000 г до 20000 г включ. св. 20000 г до 50200 г включ. от 5 г до 5000 г включ. св. 5000 г до 20000 г включ. св. 20000 г до 36200 г включ. |
±0,5 ±1,0 — — — — — — — — — — — |
— — ±0,5 ±1,0 — — — — — — — — — |
— — — — ±0,5 ±1,0 ±1,5 — — — — — — |
— — — — — — — ±0,5 ±1,0 ±1,5 — — — |
— — — — — — — — — — ±0,5 ±1,0 ±1,5 |
|
Повторяемость (размах) показаний, не более |
Impel | ||||
|
Предел допускаемого значения среднего квадратического отклонения (СКО), г, не более |
0,05 |
0,05 |
0,1 |
0,1 |
0,1 |
|
Диапазон устройства выборки массы тары, г |
от 0 до Max | ||||
|
Диапазон устройства первоначальной установки нуля |
от 0 до 20 % Мах | ||||
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем |
от 0 до 4 % Мах | ||||
Таблица 10 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
|
Модификация взвешивающего модуля |
36201P-2ORU |
20201S-20RU |
11201S-2ORU |
70200S-20RU |
36200S-20RU |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||||
|
Максимальная нагрузка (Мах), г |
10200 / 36200 |
20200 |
11200 |
70200 |
36200 |
|
Минимальная нагрузка (Мт), г |
5 |
5 |
5 |
50 |
50 |
|
Действительная цена деления (d), г |
0,1/1 |
0,1 |
0,1 |
1 |
1 |
|
Поверочный интервал весов, (e), г |
1 |
1 |
1 |
10 |
1 |
|
Число поверочных интервалов (n) |
36200 |
20200 |
11200 |
7200 |
36200 |
|
Пределы допускаемой погрешности весов (mpe) при поверке, г, в интервалах взвешивания: от 5 г до 5000 г включ. св. 5000 г до 20000 г включ. св. 20000 г до 36200 г включ. от 5 г до 5000 г включ. св. 5000 г до 20000 г включ. св. 20000 г до 20200 г включ. от 5 г до 5000 г включ. св. 5000 г до 11200 г включ. от 50 г до 50 кг включ. св. 50 кг до 70200 г включ. от 50 г до 5000 г включ. св. 5000 г до 20000 г включ. св. 20000 г до 36200 г включ. |
±0,5 ±1,0 ±1,5 — — — — — — — — — — |
— — — ±0,5 ±1,0 ±1,5 — — — — — — — |
— — — — — — ±0,5 ±1,0 — — — — — |
— — — — — — — — ±5 ±10 — — — |
— — — — — — — — — — ±0,5 ±1,0 ±1,5 |
|
Повторяемость (размах) показаний, не более |
Impel | ||||
|
Предел допускаемого значения среднего квадратического отклонения (СКО), г, не более |
0,5 |
0,1 |
0,1 |
0,5 |
0,5 |
|
Диапазон устройства выборки массы тары, г |
от 0 до Max | ||||
|
Диапазон устройства первоначальной установки нуля |
от 0 до 20 % Мах | ||||
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем |
от 0 до 4 % Мах | ||||
Таблица 11 - Основные технически характеристики
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
|
Модификация взвешивающего модуля |
2.7S-2ORU |
10.6S-2ORU 6.6S-2ORU 3.6P-2ORU |
225S-2ORU 225P-2ORU 125S-2ORU 125P-2ORU |
524S-2ORU 524P-2ORU 324S-2ORU 324P-2ORU 224S-2ORU 124S-2ORU |
5203S-2ORU 5203P-2ORU 3203S-2ORU 2203S-2ORU 2203P-2ORU |
|
Время установления показаний, с, не более |
10 |
8 |
6 |
3 |
2 |
|
Габаритные размеры грузоприемной платформы (диаметр или длина; ширина), мм, не более |
20 |
30 |
85; 85 |
85; 85 |
140; 140 |
|
Условия эксплуатации: - предельные значения температуры (Tmin, Tmax), °С с функцией isoCAL без функции isoCAL - относительная влажность воздуха, %, не более |
+10, +30 +17, +27 80 (без конденсации) | ||||
|
Габаритные размеры (длина; ширина; высота), мм, не более: - взвешивающего модуля весов MCA - взвешивающего модуля весов MCE - взвешивающего модуля с модулем терминала весов MCA - взвешивающего модуля с модулем терминала весов MCE - электронного блока с модулем терминала весов MCA - электронного блока с модулем терминала весов MCE - электронного блока, мм |
340; 139; 129 340; 139; 129 — — 355; 240; 61 315; 240; 61 — |
— — 450; 240; 373 404; 240; 373 — — 211; 240; 56 |
— — 450; 240; 373 425; 240; 373 — — — |
— — 450; 240; 373 425; 240; 373 — — — | |
|
Масса, кг, не более |
7,1 |
12,5 |
10,8 |
11,0 | |
Таблица 12 - Основные технически характеристики
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | |||||
|
Модификация взвешивающего модуля |
323S-2ORU 623S-2ORU 623P-2ORU |
1203S-2ORU 5202S-2ORU |
14202S-2ORU 14202P-2ORU 10202S-20RU |
4202S-2ORU 2202S-2ORU 1202S-2ORU 12201S-2ORU 8201S-2ORU 5201S-2ORU 8202S-2ORU 6202S-2ORU 6202P-2ORU |
70201S-20RU 50201S-20RU 70200S-20RU 36200S-20RU |
36201S-2ORU 36201P-2ORU 20201S-20RU 11201S-2ORU |
|
Время установления показаний, с, не более |
1 |
1 |
1,5 |
1,5 |
1,5 |
2 |
|
Габаритные размеры грузоприемной платформы (длина; ширина), мм, не более |
140; 140 |
140; 140 |
206; 206 |
206; 206 |
300; 400 |
300; 400 |
|
Условия эксплуатации: - предельные значения температуры (Tmin, Tmax), °С с функцией isoCAL без функции isoCAL - относительная влажность воздуха, %, не более |
+10, +30 +10, +30 |
+10, +30 +17, +27 |
+10, +30 +17, +27 80 (без ко |
+10, +30 +10, +30 нденсации) |
+10, +30 +10, +30 |
+10, +30 +10, +30 |
|
Габаритные размеры (длина; ширина; высота), мм, не более: - взвешивающего модуля с модулем терминала весов MCA - взвешивающего модуля с модулем терминала весов MCE |
470; 240; 373 425; 240; 373 |
470; 240; 373 425; 240; 373 |
470; 240; 95 425; 240; 95 |
470; 240; 95 425; 240; 95 |
444; 400; 126 412; 400; 126 |
444; 400; 126 412; 400; 126 |
|
Масса, кг, не более |
11,0 |
11,0 |
5,4 |
5,4 |
15,8 |
15,8 |
Таблица 13 - Основные технически характеристики
|
Наименование характеристики |
Значение характеристики |
|
Параметры электрического питания через блок питания: - входное напряжение переменного тока, В - частота переменного тока, Гц - выходное напряжение постоянного тока, В |
от 100 ± 10 до 240 ± 24 от 50 ± 2,5 до 60 ± 3 от 14,25 до 15,75 |
|
Потребляемая мощность, В А, не более |
30 |
|
Средний срок службы весов, лет Вероятность безотказной работы за 2000 ч |
10 0,95 |
Знак утверждения типа
наносится на табличку с характеристиками на корпусе весов и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность весов неавтоматического действия MCA, MCE
|
Наименование |
Обозначение |
Кол-во |
|
Весы |
- |
1 шт. |
|
Блок питания со шнуром питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 2301-0191-2021 |
1 экз. |
Сведения о методах измерений
приведены в разделах «Концепция управления», «Установка», «Ввод в эксплуатацию», «Системные настройки», «Управление» руководства по эксплуатации.
Нормативные документы
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания
Приказ Росстандарта от 29 декабря 2018 года № 2818 «Об утверждении
Государственной поверочной схемы для средств измерений массы»
Техническая документация Sartorius Lab Instruments GmbH & Co.KG, Германия
Другие Весы
