Комплексы постоянного контроля выбросов КПКВ
| Номер в ГРСИ РФ: | 79375-20 |
|---|---|
| Производитель / заявитель: | ООО "Евротехлаб", г. Санкт- Петербург |
Комплексы постоянного контроля выбросов КПКВ (далее - комплексы) предназначены
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79375-20 |
| Действует | по 03.11.2030 |
| Наименование | Комплексы постоянного контроля выбросов |
| Модель | КПКВ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 11804c64-788e-8709-3818-63ae8788234a |
Производитель / Заявитель
Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб"), г. Санкт- Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 153 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
79375-20: Описание типа
2025-79375-20.pdf
|
Скачать | 1.7 MБ | |
|
79375-20: Методика поверки
2025-mp79375-20.pdf
|
Скачать | 9.1 MБ |
Описание типа
Назначение
Комплексы постоянного контроля выбросов КПКВ (далее - комплексы) предназначены для:
- автоматических непрерывных измерений содержания оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx) в пересчете на NO2, закиси азота (N2O), диоксида серы (SO2), сероводорода (H2S), аммиака (NH3), фтористого водорода (HF), формальдегида (CH2O), хлористого водорода (HCl), метана (CH4), диоксида углерода (СО2), кислорода (О2), паров воды (Н2О), взвешенных (твердых) частиц (далее - пыли) и параметров газового потока (температуры, абсолютного давления, скорости и объемного расхода газового потока) в выбросах промышленных предприятий и технологических газах;
- измерений массовых и валовых выбросов загрязняющих веществ;
- сбора, обработки, визуализации, хранения полученных данных, представления полученных результатов в различных форматах.
Описание
Принцип действия комплексов по измерительным каналам зависит от применяемых средств измерений и приведен в таблице 1.
Таблица 1 - Принцип действия комплексов
|
Измерительный канал |
Принцип действия |
Наименование средства измерений |
Номер ФИФ ОЕИ1) |
Модификация комплекса |
|
1 Газоаналитические каналы: | ||||
|
1.1 Содержание компонентов в газовых средах, кроме сероводорода(H2S) |
ИК-спектроскопия |
Газоанализатор MGA 12 |
- |
КПКВ I |
|
Газоанализатор MCA10 |
- |
КПКВ II | ||
|
ИК-спектроскопия с Фурье преобразованием |
Газоанализатор многокомпонентный FTIRGAS 22 |
89451-23 |
КПКВ II |
|
Измерительный канал |
Принцип действия |
Наименование средства измерений |
Номер ФИФ ОЕИ1) |
Модификация комплекса |
|
1.2 Массовая концентрация сероводо-рода(H2S) |
Электрохимический |
Газоанализатор MGA 12 |
- |
КПКВ I |
|
ИК- спектроскопия (Диодно-лазерная абсорбционная спектроскопия TDLS) |
Газоанализатор LasIR |
- |
КПКВ II | |
|
1.3 Объемная доля паров воды (И2О) |
ИК-спектроскопия |
Газоанализатор MCA10 |
- |
КПКВ II |
|
ИК-спектроскопия с Фурье преобразованием |
Газоанализатор многокомпонентный FTIRGAS 22 |
89451-23 |
КПКВ II | |
|
Сенсор емкостного типа |
Трансмиттер точки росы Vaisala DRYCAP® DMT345 |
- |
КПКВ I | |
|
Сенсор емкостного типа |
Преобразователь влажности и температуры ЕЕ |
- |
КПКВ I | |
|
1.4 Объемная доля кислорода (О2) |
Электрохимический или парамагнитный |
Газоанализатор MGA 12 |
- |
КПКВ I |
|
Электрохимический (циркониевая ячейка) |
Газоанализатор MCA10 |
- |
КПКВ II | |
|
Электрохимический (циркониевая ячейка) |
Газоанализатор многокомпонентный FTIRGAS 22 |
89451-23 |
КПКВ II | |
|
Диодно-лазерная абсорбционная спектроскопия TDLS |
Газоанализатор LasIR |
- |
КПКВ II |
|
Измерительный канал |
Принцип действия |
Наименование средства измерений |
Номер ФИФ ОЕИ1) |
Модификация комплекса |
|
2 Параметры пыли: массовая концентрация пыли, спектральный коэффициент направленного пропускания |
Оптический |
Пылеизмеритель лазерный ЛПИ-05 |
47934-11 |
КПКВ I, КПКВ II |
|
Пылеизмеритель лазерный ЛПИ-05 |
92553-24 | |||
|
Анализатор пыли DUSTHUNTER SP100 |
- | |||
|
Анализатор пыли ETL-D |
94197-24 | |||
|
Анализатор пыли ETL-D 300 |
- | |||
|
Анализатор пыли D-R модификации D-R 220, D-R 290, D-R 320, D-R 800, D-R 808, D-R 820F |
- | |||
|
3 Скорость газового потока |
Перепад давления |
Измеритель скорости газового потока FMD 09 |
64021-16 |
КПКВ I, КПКВ II |
|
Ультразвуковой |
Измеритель скорости потока D-FL 200, D-FL 220 |
53691-13 | ||
|
Ультразвуковой |
Расходомеры газа ультразвуковые FLOWSIC 100 |
43980-10 | ||
|
Корреляционный метод |
Измеритель расхода и скорости газового потока ИС-14.М |
65860-16 | ||
|
Ультразвуковой |
Измеритель скорости газового потока ультразвуковой ETL-F Ultra |
90914-23 | ||
|
4 Объемный расход |
Корреляционный метод |
Измеритель расхода и скорости газового потока ИС-14.М |
65860-16 |
КПКВ I, КПКВ II |
|
Перепад давления |
Расходомер TriMeter-deltaP |
66587-17 | ||
|
Ультразвуковой |
Измеритель скорости потока D-FL 200, D-FL 220 |
53691-13 | ||
|
Перепад давления |
Измеритель скорости газового потока FMD 09 |
64021-16 |
|
Измерительный канал |
Принцип действия |
Наименование средства измерений |
Номер ФИФ ОЕИ1) |
Модификация комплекса |
|
5 Температура газового потока |
Термоэлектрический или терморезистивный |
Термопреобразователи с унифицированным выходным сигналом ТСПУ-205 |
68499-17 |
КПКВ I, КПКВ II |
|
Термопреобразователи с унифицированным выходным сигналом ТПУ-205 |
78838-20 | |||
|
Термопреобразователи универсальные ТПУ 0304 |
50519-17 | |||
|
Преобразователи температуры Метран-280, Метран-280-Ех |
23410-13 | |||
|
Термопреобразователи сопротивления платиновые Sensy Temp серий TSA, TSC, TSP |
69355-17 | |||
|
Термопреобразователи сопротивления TR10-D/TR10-C |
64818-16 | |||
|
Термопреобразователи сопротивления из платины и меди и их чувствительные элементы ТС и ЧЭ |
58808-14 | |||
|
Термопреобразователи сопротивления 90.2020, 90.2050, 90.2210, 90.2220, 90.2230, 90.2240, 90.2250, 90.2820 |
60922-15 | |||
|
Преобразователи температуры SITRANS |
81112-20 | |||
|
Термопреобразователи сопротивления платиновые SITRANS TS |
61525-15 |
|
Измерительный канал |
Принцип действия |
Наименование средства измерений |
Номер ФИФ ОЕИ1) |
Модификация комплекса |
|
6 Абсолютное давление газового потока |
Тензорезистивный |
Преобразователи давления измерительные АИР-20/М2 |
63044-16 |
КПКВ I, КПКВ II |
|
Преобразователи давления измерительные АИР-10 |
31654-19 | |||
|
Датчики давления Метран-150 |
32854-13 | |||
|
Преобразователи давления измерительные ОВЕН ПД100И |
56246-14 | |||
|
Преобразователи давления измерительные S-10, S-11 |
38288-13 | |||
|
Преобразователи давления измерительные 2600Т модификации 261 |
69141-17 | |||
|
Преобразователи давления измерительные 401001, 401002, 401011, 401015, 401050, 404366, 404450 |
57663-14 | |||
|
Преобразователи давления измерительные SITRANS P серии 7MF мод. P320, P420 |
76998-19 |
1) Федеральный информационный фонд по обеспечению единства измерений.
Комплексы являются стационарными автоматическими изделиями и состоят из 2-х уровней:
- уровень измерительных каналов (ИК), выполняющий функции измерений;
- уровень информационно-вычислительного комплекса (ИВК), выполняющий
автоматический сбор, диагностику, автоматизированную обработку информации и выдачу измерительной информации пользователю.
Уровень ИК может состоять из:
- газоаналитического канала анализируемого газа;
- канала измерения скорости газового потока;
- канала измерения температуры;
- канала измерения абсолютного давления;
- канала измерения параметров пыли.
Уровень ИВК представляет из себя систему сбора и обработки данных (ССОД).
ССОД может быть реализована в 2-х вариантах:
1) ССОД-ПК, построенная на базе промышленного компьютера с модулями ввода вывода аналоговых, дискретных и цифровых сигналов;
2) ССОД-ПЛК, построенная на базе программируемого логического контроллера (ПЛК) с модулями ввода вывода аналоговых, дискретных и цифровых сигналов.
Комплексы выпускаются в двух модификациях - КПКВ I и КПКВ II. Различием модификаций являются применяемые методы измерений состава газа.
В КПКВ I применяется экстрактивный холодный/сухой метод анализа состава газа. Газоаналитический канал КПКВ I состоит из пробоотборного зонда ETL GSP с обратной продувкой (опционально), обогреваемой линии транспортировки пробы ETL GSL, элементов пробоподготовки, газоанализатора измерений массовой концентрации загрязняющих компонентов MGA 12, преобразователя влажности и температуры ЕЕ или трансмиттера точки росы Vaisala DRYCAP® DMT345.
Примечание - Модификация КПКВ I может поставляться без газоаналитического канала. В этом случае комплекс состоит из измерительных каналов параметров пыли, температуры, абсолютного давления и скорости газового потока.
В КПКВ II применяется экстрактивный горячий/влажный метод анализа состава газа. Газоаналитический канал КПКВ II состоит из пробоотборного зонда ETL GSP с обратной продувкой (опционально), обогреваемой линии транспортировки пробы ETL GSL (опционально) и газоанализаторов загрязняющих компонентов и паров воды МСА10, FTIRGAS 22, LasIR.
Конфигурация комплекса (средства измерений из таблицы 1, входящие в состав конкретного комплекса) определяется при заказе.
В состав комплексов могут входить различные средства измерений, приведенные в таблице 1. Выбор средств измерений осуществляется по согласованию с заказчиком исходя из измерительных задач.
Конструктивное исполнение шкафа ССОД (рисунок 3) может отличаться наличием в нем промышленного ноутбука или стационарного ПК с монитором. Шкафы газоаналитические (рисунки 4 и 5) могут иметь различные информационные таблички, обозначающие проект, а также могут отличаться наличием или отсутствием кондиционера.
Ограничение доступа к комплексу осуществляется с помощью механических замков. Комплексы имеют электронную защиту от несанкционированного доступа. Каждое внесение изменений в программное обеспечение фиксируется в памяти.
Заводской номер комплекса, состоящий из арабских цифр (например - 2020.001) или в формате букв ETL.K и семи цифр после дефиса (например - ETL.K-2401001) наносится на маркировочную табличку, размещенную на корпусе промышленного компьютера с программным обеспечением или в непосредственной близости при невозможности размещения на корпусе.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид составных частей комплексов приведен на рисунках 1 - 5, маркировочной таблички с местом нанесения заводского номера и знака утверждения типа - на рисунке 6.
Рисунок 1 - Общий вид пробоотборного зонда ETL GSP

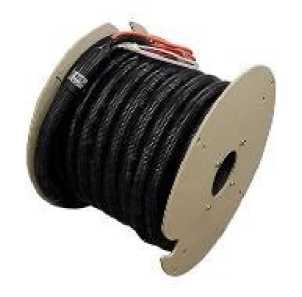

Рисунок 2 - Общий вид пробоотборной линии ETL GSL
Ограничение доступа
Ограничение доступа

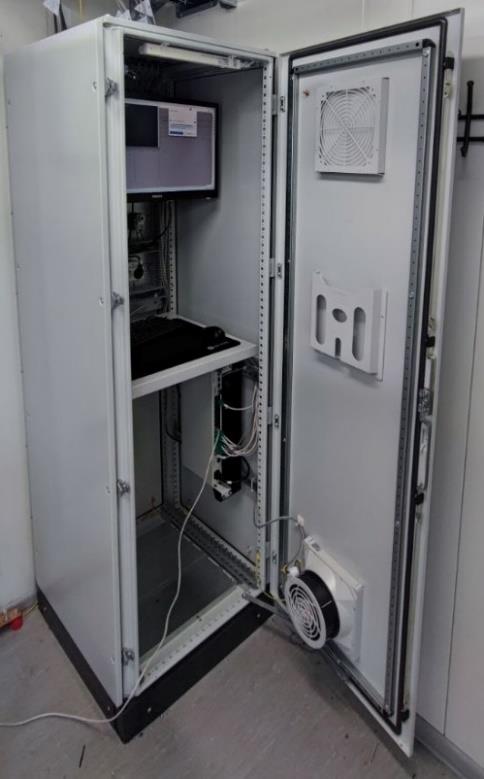

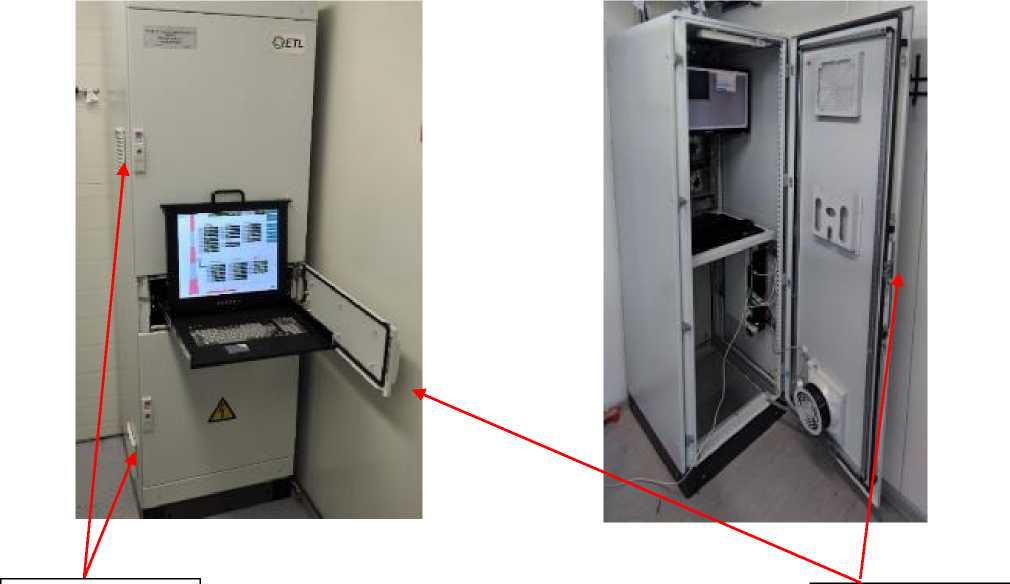

Рисунок 3 - Общий вид шкафа c ССОД-ПК

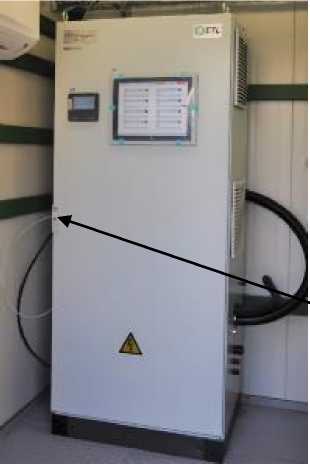

Рисунок 4 - Общий вид шкафа газоаналитического канала модификации КПКВ II
Ограничение доступа

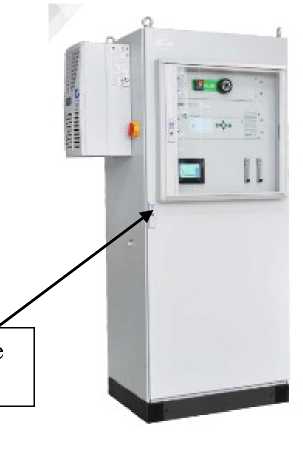

Рисунок 5 - Общий вид шкафа газоаналитического канала модификации КПКВ I
&ETL
Место нанесения
ООО «Евротехпаб»
Тел ./Факс: +7 (012) 309-00-77
Emai: offiDeffievrotehlah.nl www evrotBcHab.ni
МОДИФИКАЦИЯ ЗАВОДСКОЙ НОМЕР ИЗГОТОВЛЕН
заводского номера
Место нанесения знака утверждения типа
Рисунок 6 - Общий вид маркировочной таблички
Программное обеспечение
Программное обеспечение комплексов (ПО) состоит из ПО ССОД-ПК или ПО ССОД-ПЛК.
ССОД-ПК предназначена для сбора, обработки и хранения данных и выполняет следующие функции:
- сбор данных с уровня ИК;
- расчет усреднённых значений данных с уровня ИК;
- расчет значений объемного расхода дымовых газов, в том числе приведенных
к нормальным условиям и в состоянии «сухой газ»;
- расчет валовых и массовых выбросов;
- передача по информационно-телекоммуникационным сетям данных показателей
выбросов в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду и другие информационные системы;
- визуализация показаний содержания компонентов в дымовых газах;
- усреднение и хранение измерительной информации.
ССОД-ПЛК предназначена для сбора и обработки данных и выполняет следующие функции:
- сбор данных с уровня ИК;
- расчет значения объемного расхода дымовых газов, в том числе приведенных
к нормальным условиям и в состоянии «сухой газ»;
- расчет валовых и массовых выбросов;
- визуализация показаний содержания компонентов в дымовых газах (опционально);
- управление элементами пробоподготовки и вспомогательным оборудованием
(опционально);
- усреднение измерительной информации.
ССОД может быть выполнен в виде шкафа или панели.
Комплексы имеют защиту автономного программного обеспечения от преднамеренных или непреднамеренных воздействий.
Влияние ПО учтено при нормировании метрологических характеристик комплексов.
Уровень защиты ПО комплекса в соответствии с Рекомендациями Р 50.2.077-2014 -«средний».
Идентификационные данные программного обеспечения комплексов приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения комплексов____________
|
Идентификационные данные (признаки) |
Значение | |
|
ПО ССОД-ПЛК |
ПО ССОД-ПК | |
|
Идентификационное наименование ПО |
ETL выбросы PLC |
ETL выбросы |
|
Номер версии (идентификационный номер) ПО |
2.ХХ1) |
2.ХХ1) |
|
1) Первый символ номера версии ПО указывает на метрологически значимую часть ПО (неизменяемую), а «Х» (арабская цифра от 0 до 9) описывает метрологически незначимые модификации ПО, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.). | ||
Технические характеристики
Таблица 3 - Метрологические характеристики ИК содержания компонентов в газовых средах (с устройством отбора и подготовки пробы) в условиях эксплуатации для комплекса модификации КПКВ I с применением газоанализатора MGA 12, трансмиттера точки росы Vaisala DRYCAP® DMT345 и преобразователя влажности и температуры ЕЕ и комплекса
|
модификации КП |
КВ II с применением газоанализатора MCA10 | |||
|
Определяемый компонент |
Диапазон измерений1) массовой концентрации, мг/м3 (объемной доли, %) |
Участок диапазона измерений2) массовой концентрации, мг/м3 (объемной доли, %) |
Пределы допускаемой погрешности в условиях эксплуатации3), % | |
|
приведенной4) |
относительной | |||
|
Модификация КПКВ I (газоанализатор MGA 12) | ||||
|
Оксид углерода (СО) |
от 0 до 150 |
от 0 до 30 включ. |
±20 |
- |
|
св. 30 до 150 |
- |
±20 | ||
|
от 0 до 1000 |
от 0 до 100 включ. |
±10 |
- | |
|
св. 100 до 1000 |
- |
±10 | ||
|
от 0 до 3000 |
от 0 до 300 включ. |
±8 |
- | |
|
св. 300 до 3000 |
- |
±8 | ||
|
Оксид азота (NO) |
от 0 до 250 |
от 0 до 25 включ. |
±20 |
- |
|
св. 25 до 250 |
- |
±20 | ||
|
от 0 до 1000 |
от 0 до 100 включ. |
±15 |
- | |
|
св. 100 до 1000 |
- |
±15 | ||
|
от 0 до 3000 |
от 0 до 300 включ. |
±15 |
- | |
|
св. 300 до 3000 |
- |
±15 | ||
|
Диоксид азота (NO2) |
от 0 до 200 |
от 0 до 20 включ. |
±20 |
- |
|
св. 20 до 200 |
- |
±20 | ||
|
от 0 до 1000 |
от 0 до 100 включ. |
±15 |
- | |
|
св. 100 до 1000 |
- |
±15 | ||
|
Сумма оксидов азота NOx5) (в пересчете на NO2) |
от 0 до 600 |
от 0 до 60 включ. |
±20 |
- |
|
св. 60 до 600 |
- |
±20 | ||
|
от 0 до 2500 |
от 0 до 250 включ. |
±15 |
- | |
|
св. 250 до 2500 |
- |
±15 | ||
|
Диоксид серы (SO2) |
от 0 до 200 |
от 0 до 40 включ. |
±20 |
- |
|
св. 40 до 200 |
- |
±20 | ||
|
от 0 до 1000 |
от 0 до 100 включ. |
±15 |
- | |
|
св. 100 до 1000 |
- |
±15 | ||
|
от 0 до 3000 |
от 0 до 300 включ. |
±15 |
- | |
|
св. 300 до 3000 |
- |
±15 | ||
|
Определяемый компонент |
Диапазон измерений1) массовой концентрации, мг/м3 (объемной доли, %) |
Участок диапазона измерений2) массовой концентрации, мг/м3 (объемной доли, %) |
Пределы допускаемой погрешности в условиях эксплуатации3), % | |
|
приведенной4) |
относительной | |||
|
Диоксид углерода (СО2) |
от 0 до 20 % |
от 0 до 5 % включ. |
±8 |
- |
|
св. 5 % до 20 % |
- |
±8 | ||
|
Кислород (О2) |
от 0 до 5 % |
от 0 до 5 % включ. |
±8 |
- |
|
от 0 до 25 % |
от 0 до 5 % включ. |
±8 |
- | |
|
св. 5 % до 25 % |
- |
±8 | ||
|
Сероводород (H2S)6) |
от 0 до 50 |
от 0 до 10 включ. |
± 25 |
- |
|
св. 10 до 50 |
- |
± 25 | ||
|
Метан (СН4) |
от 0 до 250 |
от 0 до 25 включ. |
±15 |
- |
|
св. 25 до 250 |
- |
±15 | ||
|
от 0 до 500 |
от 0 до 50 включ. |
±15 |
- | |
|
св. 50 до 500 |
- |
±15 | ||
|
от 0 до 3000 |
от 0 до 300 включ. |
±10 |
- | |
|
св. 300 до 3000 |
- |
±10 | ||
|
от 0 до 1 % |
от 0 до 0,1 % включ. |
±6 |
- | |
|
св. 0,1 % до 1 % |
- |
±6 | ||
|
Модификация КПКВ II (газоанализатор MCAIO) | ||||
|
Оксид углерода (СО) |
от 0 до 75 |
от 0 до 10 включ. |
±20 |
- |
|
св. 10 до 75 |
- |
±20 | ||
|
от 0 до 300 |
от 0 до 30 включ. |
±15 |
- | |
|
св. 30 до 300 |
- |
±15 | ||
|
Оксид углерода (СО) |
от 0 до 1000 |
от 0 до 100 включ. |
±10 |
- |
|
св. 100 до 1000 |
- |
±10 | ||
|
от 0 до 11500 |
от 0 до 1150 включ. |
±8 |
- | |
|
св. 1150 до 11500 |
- |
±8 | ||
|
Оксид азота (NO) |
от 0 до 200 |
от 0 до 20 включ. |
±20 |
- |
|
св. 20 до 200 |
- |
±20 | ||
|
от 0 до 400 |
от 0 до 40 включ. |
±20 |
- | |
|
св. 40 до 400 |
- |
±20 | ||
|
от 0 до 1000 |
от 0 до 100 включ. |
±15 |
- | |
|
св. 100 до 1000 |
- |
±15 | ||
|
от 0 до 3000 |
от 0 до 300 включ. |
±15 |
- | |
|
св. 300 до 3000 |
- |
±15 | ||
|
Диоксид азота (NO2) |
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- |
|
св. 10 до 100 |
- |
±20 | ||
|
от 0 до 1000 |
от 0 до 100 включ. |
±15 |
- | |
|
св. 100 до 1000 |
- |
±15 | ||
|
от 0 до 2000 |
от 0 до 200 включ. |
±15 |
- | |
|
св. 200 до 2000 |
- |
±15 | ||
|
Сумма оксидов азота NOx5) (в пересчете на NO2) |
от 0 до 400 |
от 0 до 40 включ. |
±20 |
- |
|
св. 40 до 400 |
- |
±20 | ||
|
от 0 до 2500 |
от 0 до 250 включ. |
±15 |
- | |
|
св. 250 до 2500 |
- |
±15 | ||
|
Определяемый компонент |
Диапазон измерений1) массовой концентрации, мг/м3 (объемной доли, %) |
Участок диапазона измерений2) массовой концентрации, мг/м3 (объемной доли, %) |
Пределы допускаемой погрешности в условиях эксплуатации3), % | |
|
приведенной4) |
относительной | |||
|
Аммиак (NII з) |
от 0 до 10 |
от 0 до 2 включ. |
±25 |
- |
|
св. 2 до 10 |
- |
±25 | ||
|
от 0 до 50 |
от 0 до 5 включ. |
±20 |
- | |
|
св. 5 до 50 |
- |
±20 | ||
|
от 0 до 500 |
от 0 до 50 включ. |
±20 |
- | |
|
св. 50 до 500 |
- |
±20 | ||
|
Закись азота (N2O) |
от 0 до 50 |
от 0 до 5 включ. |
±20 |
- |
|
св. 5 до 50 |
- |
±20 | ||
|
от 0 до 1000 |
от 0 до 100 включ. |
±15 |
- | |
|
св. 100 до 1000 |
- |
±15 | ||
|
от 0 до 3000 |
от 0 до 300 включ. |
±15 |
- | |
|
св. 300 до 3000 |
- |
±15 | ||
|
Диоксид серы (SO2) |
от 0 до 75 |
от 0 до 10 включ. |
±20 |
- |
|
св. 10 до 75 |
- |
±20 | ||
|
от 0 до 300 |
от 0 до 30 включ. |
±20 |
- | |
|
св. 30 до 300 |
- |
±20 | ||
|
Диоксид серы (SO2) |
от 0 до 1000 |
от 0 до 100 включ. |
±15 |
- |
|
св. 100 до 1000 |
- |
±15 | ||
|
от 0 до 2500 |
от 0 до 250 включ. |
±15 |
- | |
|
св. 250 до 2500 |
- |
±15 | ||
|
от 0 до 11 000 |
от 0 до 1000 включ. |
±10 |
- | |
|
св. 1000 до 11000 |
- |
±10 | ||
|
Фтористый водород (HF) |
от 0 до 50 |
от 0 до 5 включ. |
±25 |
- |
|
св. 5 до 50 |
- |
±25 | ||
|
Хлористый водород (HCl) |
от 0 до 15 |
от 0 до 5включ. |
±25 |
- |
|
св. 5 до 15 |
- |
±25 | ||
|
от 0 до 90 |
от 0 до 15 включ. |
±20 |
- | |
|
св. 15 до 90 |
- |
±20 | ||
|
от 0 до 1000 |
от 0 до 100 включ. |
±15 |
- | |
|
св. 100 до 1000 |
- |
±15 | ||
|
от 0 до 5000 |
от 0 до 500 включ. |
±15 |
- | |
|
св. 500 до 5000 |
- |
±15 | ||
|
Диоксид углерода (СО2) |
от 0 до 25 % |
от 0 до 5 % включ. |
±8 |
- |
|
св. 5 % до 25 % |
- |
±8 | ||
|
Метан (СН4) |
от 0 до 50 |
от 0 до 10 включ. |
±20 |
- |
|
св. 10 до 50 |
- |
±20 | ||
|
от 0 до 500 |
от 0 до 50 включ. |
±15 |
- | |
|
св. 50 до 500 |
- |
±15 | ||
|
Определяемый компонент |
Диапазон измерений1) массовой концентрации, мг/м3 (объемной доли, %) |
Участок диапазона измерений2) массовой концентрации, мг/м3 (объемной доли, %) |
Пределы допускаемой погрешности в условиях эксплуатации3), % | |
|
приведенной4) |
относительной | |||
|
Кислород (О2) |
от 0 до 25 % |
от 0 до 5 % включ. |
±8 |
- |
|
св. 5 % до 25 % |
- |
±8 | ||
|
Пары воды (Н2О) |
от 0 до 40 % |
от 0 до 10 % включ. |
±25 |
- |
|
св. 10 % до 40 % |
- |
±25 | ||
|
Модификация КПКВ I (Блок измерительный влажности - трансмиттер точки росы Vaisala DRYCAP® DMT345) | ||||
|
Пары воды (Н2О) |
от 0 до 30 % |
от 0 до 10 % включ. |
±25 |
- |
|
св. 10 % до 30 % |
- |
±25 | ||
|
Модификация КПКВ I (Преобразователь влажности и температуры Е |
Е) | |||
|
Пары воды (Н2О) |
от 0 до 30 % |
от 0 до 5 % включ. |
±16 |
- |
|
св. 5 % до 30 % |
- |
±16 | ||
|
1) Комплекс имеет возможность отображения результатов измерений в единицах объемной доли, пересчет выполняется автоматически в соответствии с ГОСТ Р 8.974-2019 «ГСИ. Газовый анализ. Пересчет данных состава газовых смесей». 2) Конкретные компоненты и диапазоны измерений определяются при заказе и указываются в паспорте на комплекс. Допускается установка нескольких диапазонов измерений одного определяемого компонента. Допускается поставка комплексов с верхней границей диапазона измерений содержания определяемого компонента Св, не указанной в таблице, при условии, что значение Св входит в участок диапазона измерений, для которого в таблице нормированы пределы допускаемой относительной погрешности. В этом случае пределы допускаемой погрешности нормируются: - приведенной - в соответствии с указанными в таблице; - относительной - в соответствии с указанными в таблице для участка диапазона измерений, в который входит Св. Номинальная цена единицы наименьшего разряда измерительных каналов: 0,1 мг/м3 - для всех компонентов (кроме О2 и Н2О) в диапазоне от 0 до 10 мг/м3; 1 мг/м3 для остальных диапазонов; 0,01 % об. - для О2; 0,1 % об. - для Н2О. 3) В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3. Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям Постановления Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3, от Cmin до Стах, где Стах— верхняя граница диапазона измерений, мг/м3, а Стш, мг/м3, рассчитывается по формуле _ Су •у cmin = е , °тах где Су - верхняя граница диапазона измерений, в котором нормирована приведенная погрешность, мг/м3; 5тах - наибольшее допустимое значение погрешности измерений согласно п. 3.1.3, раздела 3 Постановления Правительства РФ № 1847 от 16.11.2020, %; у - пределы допускаемой приведенной погрешности в условиях эксплуатации, %. | ||||
|
Определяемый компонент |
Диапазон измерений1) массовой концентрации, мг/м3 (объемной доли, %) |
Участок диапазона измерений2) массовой концентрации, мг/м3 (объемной доли, %) |
Пределы допускаемой погрешности в условиях эксплуатации3), % |
|
„4) относитель- приведенной ) | |||
|
4) Нормирующее значение - верхний предел участка диапазона измерений, для которого нормированы пределы допускаемой приведенной погрешности. 5) Сумма оксидов азота NOx (в пересчете на NO2) является расчетной величиной. Массовая концентрация оксидов азота (Cnox) в пересчете на NO2 рассчитывается по формуле: Cnox=Cno2+ 1,53- Cno, где Cno2 и Cno — измеренные значения массовой концентрации диоксида азота и оксида азота, мг/м3, соответственно. 6) Применение в средах с содержанием неизмеряемых компонентов по таблице 21. | |||
Таблица 4 - Метрологические характеристики ИК содержания компонентов в газовых средах (с устройством отбора и подготовки пробы) в условиях эксплуатации для комплекса модификации КПКВ II с применением газоанализатора многокомпонентного FTIRGAS 22 (рег. № 89451-23)_________________________________________________________________________
|
Определяемый компонент |
Диапазон измерений1) массовой концентрации, мг/м3 (объемной доли, %) |
Участок диапазона измерений2) массовой концентрации, мг/м3 (объемной доли, %) |
Пределы допускаемой погрешности в условиях эксплуатации3), % | |
|
приведенной4) |
относительной | |||
|
Оксид углерода (СО) |
от 0 до 75 |
от 0 до 10 включ. |
±20 |
- |
|
св. 10 до 75 |
- |
±20 | ||
|
от 0 до 200 |
от 0 до 20 включ. |
±15 |
- | |
|
св. 20 до 200 |
- |
±15 | ||
|
от 0 до 500 |
от 0 до 50 включ. |
±15 |
- | |
|
св. 50 до 500 |
- |
±15 | ||
|
от 0 до 1000 |
от 0 до 100 включ. |
±15 |
- | |
|
св. 100 до 1000 |
- |
±15 | ||
|
от 0 до 2000 |
от 0 до 200 включ. |
±15 |
- | |
|
св. 200 до 2000 |
- |
±15 | ||
|
от 0 до 5000 |
от 0 до 500 включ. |
±15 |
- | |
|
св. 500 до 5000 |
- |
±15 | ||
|
от 0 до 10000 |
от 0 до 1000 включ. |
±10 |
- | |
|
св.1000 до 10000 |
- |
±10 | ||
|
от 0 до 30000 |
от 0 до 3000 включ. |
±10 |
- | |
|
св.3000 до 30000 |
- |
±10 | ||
|
Определяемый компонент |
Диапазон измерений1) массовой концентрации, мг/м3 (объемной доли, %) |
Участок диапазона измерений2) массовой концентрации, мг/м3 (объемной доли, %) |
Пределы допускаемой погрешности в условиях эксплуатации3), % | |
|
приведенной4) |
относительной | |||
|
Оксид азота (NO) |
от 0 до 50 |
от 0 до 10 включ. |
±20 |
- |
|
св. 10 до 50 |
- |
±20 | ||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | |
|
св. 10 до 100 |
- |
±20 | ||
|
от 0 до 200 |
от 0 до 20 включ. |
±20 |
- | |
|
св. 20 до 200 |
- |
±20 | ||
|
от 0 до 500 |
от 0 до 50 включ. |
±20 |
- | |
|
св. 50 до 500 |
- |
±20 | ||
|
от 0 до 1000 |
от 0 до 100 включ. |
±20 |
- | |
|
св. 100 до 1000 |
- |
±20 | ||
|
от 0 до 3000 |
от 0 до 300 включ. |
±15 |
- | |
|
св. 300 до 3000 |
- |
±15 | ||
|
от 0 до 5000 |
от 0 до 500 включ. |
±15 |
- | |
|
св. 500 до 5000 |
- |
±15 | ||
|
Закись азота (N2O) |
от 0 до 50 |
от 0 до 10 включ. |
±20 |
- |
|
св. 10 до 50 |
- |
±20 | ||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | |
|
св. 10 до 100 |
- |
±20 | ||
|
от 0 до 200 |
от 0 до 20 включ. |
±20 |
- | |
|
св. 20 до 200 |
- |
±20 | ||
|
от 0 до 500 |
от 0 до 50 включ. |
±20 |
- | |
|
св. 50 до 500 |
- |
±20 | ||
|
от 0 до 1000 |
от 0 до 100 включ. |
±20 |
- | |
|
св. 100 до 1000 |
- |
±20 | ||
|
от 0 до 2000 |
от 0 до 200 включ. |
±15 |
- | |
|
св. 200 до 2000 |
- |
±15 | ||
|
Диоксид азота (NO2) |
от 0 до 50 |
от 0 до 10 включ. |
±20 |
- |
|
св. 10 до 50 |
- |
±20 | ||
|
от 0 до 100 |
от 0 до 10 включ. |
±20 |
- | |
|
св. 10 до 100 |
- |
±20 | ||
|
от 0 до 200 |
от 0 до 20 включ. |
±20 |
- | |
|
св. 20 до 200 |
- |
±20 | ||
|
от 0 до 500 |
от 0 до 50 включ. |
±20 |
- | |
|
св. 50 до 500 |
- |
±20 | ||
|
от 0 до 1000 |
от 0 до 100 включ. |
±20 |
- | |
|
св. 100 до 1000 |
- |
±20 | ||
|
от 0 до 3000 |
от 0 до 300 включ. |
±15 |
- | |
|
св. 300 до 3000 |
- |
±15 | ||
|
от 0 до 5000 |
от 0 до 500 включ. |
±15 |
- | |
|
св. 500 до 5000 |
- |
±15 | ||
|
Определяемый компонент |
Диапазон измерений1) массовой концентрации, мг/м3 (объемной доли, %) |
Участок диапазона измерений2) массовой концентрации, мг/м3 (объемной доли, %) |
Пределы допускаемой погрешности в условиях эксплуатации3), % | |
|
приведенной4) |
относительной | |||
|
Сумма оксидов азота NOx (в пересчете на NO2)5) |
от 0 до 125 |
от 0 до 25 включ. |
±20 |
- |
|
св. 25 до 125 |
- |
±20 | ||
|
от 0 до 250 |
от 0 до 25 включ. |
±20 |
- | |
|
св. 25 до 250 |
- |
±20 | ||
|
от 0 до 500 |
от 0 до 50 включ. |
±20 |
- | |
|
св. 50 до 500 |
- |
±20 | ||
|
от 0 до 1000 |
от 0 до 100 включ. |
±20 |
- | |
|
св. 100 до 1000 |
- |
±20 | ||
|
от 0 до 2500 |
от 0 до 250 включ. |
±20 |
- | |
|
св. 250 до 2500 |
- |
±20 | ||
|
от 0 до 7500 |
от 0 до 750 включ. |
±15 |
- | |
|
св. 750 до 7500 |
- |
±15 | ||
|
от 0 до 12500 |
от 0 до 1250 включ. |
±15 |
- | |
|
св. 1250 до 12500 |
- |
±15 | ||
|
Диоксид серы (SO2) |
от 0 до 80 |
от 0 до 10 включ. |
±25 |
- |
|
св. 10 до 80 |
- |
±25 | ||
|
от 0 до 200 |
от 0 до 20 включ. |
±20 |
- | |
|
св. 20 до 200 |
- |
±20 | ||
|
от 0 до 500 |
от 0 до 50 включ. |
±20 |
- | |
|
св. 50 до 500 |
- |
±20 | ||
|
от 0 до 1000 |
от 0 до 100 включ. |
±20 |
- | |
|
св. 100 до 1000 |
- |
±20 | ||
|
от 0 до 2000 |
от 0 до 200 включ. |
±20 |
- | |
|
св. 200 до 2000 |
- |
±20 | ||
|
от 0 до 5000 |
от 0 до 500 включ. |
±15 |
- | |
|
св. 500 до 5000 |
- |
±15 | ||
|
от 0 до 15000 |
от 0 до 1500 включ. |
±15 |
- | |
|
св. 1500 до 15000 |
- |
±15 | ||
|
Хлористый во дород (HCl) |
от 0 до 15 |
от 0 до 5 включ. |
±25 |
- |
|
св. 5 до 15 |
- |
±25 | ||
|
от 0 до 50 |
от 0 до 15 включ. |
±25 |
- | |
|
св. 15 до 50 |
- |
±25 | ||
|
от 0 до 100 |
от 0 до 15 включ. |
±25 |
- | |
|
св. 15 до 100 |
- |
±25 | ||
|
от 0 до 500 |
от 0 до 50 включ. |
±20 |
- | |
|
св. 50 до 500 |
- |
±20 | ||
|
от 0 до 750 |
от 0 до 75 включ. |
±15 |
- | |
|
св. 75 до 750 |
- |
±15 | ||
|
от 0 до 2000 |
от 0 до 200 включ. |
±15 |
- | |
|
св. 200 до 2000 |
- |
±15 | ||
|
от 0 до 7000 |
от 0 до 500 включ. |
±15 |
- | |
|
св. 500 до 7000 |
- |
±15 | ||
|
Определяемый компонент |
Диапазон измерений1) массовой концентрации, мг/м3 (объемной доли, %) |
Участок диапазона измерений2) массовой концентрации, мг/м3 (объемной доли, %) |
Пределы допускаемой погрешности в условиях эксплуатации3), % | |
|
приведенной4) |
относительной | |||
|
Фтористый водород (HF) |
от 0 до 5 |
от 0 до 2 включ. |
±25 |
- |
|
св. 2 до 5 |
- |
±25 | ||
|
от 0 до 50 |
от 0 до 10 включ. |
±25 |
- | |
|
св. 10 до 50 |
- |
±25 | ||
|
от 0 до 180 |
от 0 до 18 включ. |
±25 |
- | |
|
св. 18 до 180 |
- |
±25 | ||
|
Аммиак (NH3) |
от 0 до 15 |
от 0 до 2 включ. |
±25 |
- |
|
св. 2 до 15 |
- |
±25 | ||
|
от 0 до 50 |
от 0 до 10 включ. |
±25 |
- | |
|
св. 10 до 50 |
- |
±25 | ||
|
от 0 до 100 |
от 0 до 15 включ. |
±25 |
- | |
|
св. 15 до 100 |
- |
±25 | ||
|
от 0 до 200 |
от 0 до 20 включ. |
±25 |
- | |
|
св. 20 до 200 |
- |
±25 | ||
|
от 0 до 500 |
от 0 до 50 включ. |
±20 |
- | |
|
св. 50 до 500 |
- |
±20 | ||
|
от 0 до 1000 |
от 0 до 100 включ. |
±15 |
- | |
|
св. 100 до 1000 |
- |
±15 | ||
|
Метан (CH4) |
от 0 до 25 |
от 0 до 25 включ. |
±15 |
- |
|
от 0 до 200 |
от 0 до 25 включ. |
±15 |
- | |
|
св. 25 до 200 |
- |
±15 | ||
|
от 0 до 500 |
от 0 до 50 включ. |
±10 |
- | |
|
св. 50 до 500 |
- |
±10 | ||
|
от 0 до 1000 |
от 0 до 100 включ. |
±10 |
- | |
|
св. 100 до 1000 |
- |
±10 | ||
|
от 0 до 10000 |
от 0 до 1000 включ. |
±10 |
- | |
|
св.1000 до 10000 |
- |
±10 | ||
|
от 0 до 2,5 % |
от 0 до 0,1 % включ. |
±10 |
- | |
|
св. 0,1 % до 2,5 % |
- |
±10 | ||
|
Формальдегид (CH2O) |
от 0 до 10 |
от 0 до 2 включ. |
±25 |
- |
|
св. 2 до 10 |
- |
±25 | ||
|
от 0 до 60 |
от 0 до 60 включ. |
±15 |
- | |
|
Диоксид угле рода (CO2) |
от 0 до 10 % |
от 0 до 1 % включ. |
±15 |
- |
|
св. 1 % до 10 % |
- |
±15 | ||
|
от 0 до 20 % |
от 0 до 2 % включ. |
±15 |
- | |
|
св. 2 % до 20 % |
- |
±15 | ||
|
от 0 до 30 % |
от 0 до 3 % включ. |
±15 |
- | |
|
св. 3 % до 30 % |
- |
±15 | ||
|
от 0 до 50 % |
от 0 до 5 % включ. |
±15 |
- | |
|
св. 5 % до 50 % |
- |
±15 | ||
|
Кислород (O2) |
от 0 до 25 % |
от 0 до 2 % включ. |
±10 |
- |
|
св. 2 % до 25 % |
- |
±10 | ||
|
Определяемый компонент |
Диапазон измерений1) массовой концентрации, мг/м3 (объемной доли, %) |
Участок диапазона измерений2) массовой концентрации, мг/м3 (объемной доли, %) |
Пределы допускаемой погрешности в условиях эксплуатации3), % | |
|
приведенной4) |
относительной | |||
|
Пары воды (H2O) |
от 0 до 40 % |
от 0 до 3 % включ. |
±20 |
- |
|
св. 3 % до 40 % |
- |
±20 | ||
|
от 0 до 40 % |
от 0 до 10 % включ. |
±15 |
- | |
|
св. 10 % до 40 % |
- |
±15 | ||
1) Комплекс имеет возможность отображения результатов измерений в единицах объемной доли, пересчет выполняется автоматически в соответствии с ГОСТ Р 8.974-2019 «ГСИ. Газовый анализ. Пересчет данных состава газовых смесей».
2) Конкретные компоненты и диапазоны измерений определяются при заказе и указываются в паспорте на комплекс. Допускается установка нескольких диапазонов измерений одного определяемого компонента.
Допускается поставка комплексов с верхней границей диапазона измерений содержания определяемого компонента Св, не указанной в таблице, при условии, что значение Св входит в участок диапазона измерений, для которого в таблице нормированы пределы допускаемой относительной погрешности. В этом случае пределы допускаемой погрешности нормируются:
- приведенной - в соответствии с указанными в таблице;
- относительной - в соответствии с указанными в таблице для участка диапазона измерений, в который входит Св.
|
Наименьший разряд показаний, - массовая концентрация, мг/м3 |
в |
зависимости |
от |
единицы |
измерений: 0,01 |
|
- объемная доля, млн-1 |
0,01 | ||||
|
- объемная доля, % |
0,001 |
3) В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3.
Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям Постановления Правительства РФ № 1847
от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3, от Cmin до Стах, где Стах— верхняя граница диапазона измерений, мг/м3, а Ст[п, мг/м3, рассчитывается по формуле
_ Су-у cmin = <? ,
°тах
где Су - верхняя граница диапазона измерений, в котором нормирована приведенная погрешность, мг/м3;
5тах - наибольшее допустимое значение погрешности измерений согласно п. 3.1.3, раздела 3 Постановления Правительства РФ № 1847 от 16.11.2020, %;
у - пределы допускаемой приведенной погрешности в условиях эксплуатации, %.
4) Нормирующее значение - верхний предел участка диапазона измерений, для которого нормированы пределы допускаемой приведенной погрешности.
5) Сумма оксидов азота NOx (в пересчете на NO2) является расчетной величиной. Массовая концентрация оксидов азота (Cnox) в пересчете на NO2 рассчитывается по формуле: Cnox=Cno2+ 1,53-Cno,
где Cno2 и Cno — измеренные значения массовой концентрации диоксида азота и оксида азота, мг/м3, соответственно.
Таблица 5 - Метрологические характеристики ИК содержания компонентов в газовых средах (с устройством отбора и подготовки пробы) в условиях эксплуатации для комплекса модификации КПКВ II с применением газоанализатора многокомпонентного FTIRGAS 22_____
|
Определяемый компонент |
Диапазон измерений1) массовой концентрации, мг/м3 |
Участок диапазона измерений2) массовой концентрации, мг/м3 |
Пределы допускаемой погрешности в условиях эксплуатации3), % | |
|
приведенной4) |
относительной | |||
|
Оксид углерода (СО) |
от 0 до 150000 |
от 0 до 15000 включ. |
±10 |
- |
|
св. 15000 до 150000 |
- |
±10 | ||
|
Аммиак (NH3) |
от 0 до 2000 |
от 0 до 200 включ. |
±15 |
- |
|
св. 200 до 2000 |
- |
±15 | ||
|
от 0 до 5000 |
от 0 до 500 включ. |
±15 |
- | |
|
св. 500 до 5000 |
- |
±15 | ||
|
1) Комплекс имеет возможность отображения результатов измерений в единицах объемной доли, пересчет выполняется автоматически в соответствии с ГОСТ Р 8.974-2019 «ГСИ. Газовый анализ. Пересчет данных состава газовых смесей». 2) Конкретные компоненты и диапазоны измерений определяются при заказе и указываются в паспорте на комплекс. Допускается установка нескольких диапазонов измерений одного определяемого компонента. Допускается поставка комплексов с верхней границей диапазона измерений содержания определяемого компонента Св, не указанной в таблице, при условии, что значение Св входит в участок диапазона измерений, для которого в таблице нормированы пределы допускаемой относительной погрешности. В этом случае пределы допускаемой погрешности нормируются: - приведенной - в соответствии с указанными в таблице; - относительной - в соответствии с указанными в таблице для участка диапазона измерений, в который входит Св. Номинальная цена единицы наименьшего разряда 0,1 мг/м3. 3) В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3. Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям Постановления Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3, от Cmin до Стах, где Стах— верхняя граница диапазона измерений, мг/м3, а Ст[п, мг/м3, рассчитывается по формуле _ Су-у cmin = <? , °тах где Су - верхняя граница диапазона измерений, в котором нормирована приведенная погрешность, мг/м3; 5тах - наибольшее допустимое значение погрешности измерений согласно п. 3.1.3, раздела 3 Постановления Правительства РФ № 1847 от 16.11.2020, %; у - пределы допускаемой приведенной погрешности в условиях эксплуатации, %. 4) Нормирующее значение - верхний предел участка диапазона измерений, для которого нормированы пределы допускаемой приведенной погрешности. | ||||
Таблица 6 - Метрологические характеристики ИК содержания компонентов в газовых средах (с устройством отбора и подготовки пробы) в условиях эксплуатации для комплекса
|
модификации КПК |
В II с применением газоанализатора LasIR | |||
|
Определяемый компонент |
Диапазон из-мерений1) массовой концентрации, мг/м3 (объемной доли, %) |
Участок диапазона измерений2) массовой концентрации, мг/м3 (объемной доли, %) |
Пределы допускаемой погрешности в условиях эксплуатации3), % | |
|
приведенной4) |
относительной | |||
|
Кислород (О2) |
от 0 до 1 % |
от 0 до 0,1 % включ. |
±15 |
- |
|
св. 0,1 % до 1 % |
- |
±15 | ||
|
от 0 до 10 % |
от 0 до 1 % включ. |
±10 |
- | |
|
св. 1 % до 10 % |
- |
±10 | ||
|
от 0 до 25 % |
от 0 до 2 % включ. |
±10 |
- | |
|
св. 2 % до 25 % |
- |
±10 | ||
|
от 0 до 50 % |
от 0 до 5 % включ. |
±10 |
- | |
|
св. 5 % до 50 % |
- |
±10 | ||
|
от 0 до 100 % |
от 0 до 10 % включ. |
±10 |
- | |
|
св. 10 % до 100 % |
- |
±10 | ||
|
Сероводород (H2S) |
от 0 до 200 |
от 0 до 5 включ. |
±22 |
- |
|
св. 5 до 200 |
- |
±22 | ||
|
от 0 до 10000 |
от 0 до 100 включ. |
±16 |
- | |
|
св. 100 до 10000 |
- |
±16 | ||
|
от 0 до 1 % |
от 0 до 0,1 % включ. |
±16 |
- | |
|
св. 0,1 % до 1 % |
- |
±16 | ||
|
от 0 до 10 % |
от 0 до 1 % включ. |
±16 |
- | |
|
св. 1 % до 10 % |
- |
±16 | ||
|
1) Комплекс имеет возможность отображения результатов измерений в единицах объемной доли, пересчет выполняется автоматически в соответствии с ГОСТ Р 8.974-2019 «ГСИ. Газовый анализ. Пересчет данных состава газовых смесей». 2) Конкретные компоненты и диапазоны измерений определяются при заказе и указываются в паспорте на комплекс. Допускается установка нескольких диапазонов измерений одного определяемого компонента. Допускается поставка комплексов с верхней границей диапазона измерений содержания определяемого компонента Св, не указанной в таблице, при условии, что значение Св входит в участок диапазона измерений, для которого в таблице нормированы пределы допускаемой относительной погрешности. В этом случае пределы допускаемой погрешности нормируются: - приведенной - в соответствии с указанными в таблице; - относительной - в соответствии с указанными в таблице для участка диапазона измерений, в который входит Св. Номинальная цена единицы наименьшего разряда для H2S 0,1 мг/м3, для O2 0,1 %. 3) В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3. | ||||
|
Определяемый компонент |
Диапазон измерений1) массовой концентрации, мг/м3 (объемной доли, %) |
Участок диапазона измерений2) массовой концентрации, мг/м3 (объемной доли, %) |
Пределы допускаемой погрешности в условиях эксплуатации3), % | |
|
приведенной4) |
относительной | |||
|
Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям Постановления Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3, от Cmin до Стах, где Стах— верхняя граница диапазона измерений, мг/м3, а Ст[п, мг/м3, рассчитывается по формуле _ Су-у cmin = <? , °тах где Су - верхняя граница диапазона измерений, в котором нормирована приведенная погрешность, мг/м3; 6тах — наибольшее допустимое значение погрешности измерений согласно п. 3.1.3, раздела 3 Постановления Правительства РФ № 1847 от 16.11.2020, %; у - пределы допускаемой приведенной погрешности в условиях эксплуатации, %. 4) Нормирующее значение - верхний предел участка диапазона измерений, для которого нормированы пределы допускаемой приведенной погрешности. | ||||
Таблица 7 - Метрологические характеристики газоаналитических каналов
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний, в долях от предела допускаемой погрешности |
0,5 |
|
Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой погрешности |
±0,5 |
|
Время прогрева, мин, не более |
120 |
|
Предел допускаемого времени установления выходного сигнала (То,9), с: - для газоаналитических ИК с применением газоанализатора многокомпонентного FTIRGAS 22 - для остальных газоаналитических ИК |
180 300 |
Таблица 8 - Метрологические характеристики ИК параметров пыли при использовании пылеизмерителей лазерных Л11И-05 (рег. № в ФИФ ОЕИ 47934-11)________________________
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации пыли, г/м3 |
от 0,02 до 10 |
|
Пределы допускаемой относительной погрешности1) измерений массовой концентрации пыли, % |
±20 |
|
Диапазон измерений спектрального коэффициента направленного пропускания2), % |
от 0,5 до 95 |
|
Пределы допускаемой приведённой3) погрешности измерений спектрального коэффициента направленного пропускания, % |
±2 |
|
1) Метрологические характеристики установлены для тестового аэрозоля. 2) Сбор результатов измерений спектрального коэффициента направленного пропускания системой сбора и обработки данных не предусмотрен. Измерение коэффициента проводится только при поверке комплекса. 3) Нормирующее значение - верхний предел диапазона измерений. В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», раздел 3, п. 3.1.3. | |
Таблица 9 - Метрологические характеристики ИК параметров пыли при использовании
пылеизмерителей лазерных ЛПИ-05 (рег. № в ФИФ ОЕИ 92553-24)
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации пыли (в зависимости от модификации), мг/м3 - ЛПИ-05.1.1, ЛПИ-05.1.1В, ЛПИ-05.1.21) - ЛПИ-05.2.1, ЛПИ-05.2.1В, ЛПИ-05.2.22) |
от 0 до 1-104 от 0 до 5-103 |
|
Пределы допускаемой погрешности3) измерений массовой концентрации пыли (в зависимости от модификации) - ЛПИ-05.1.1, ЛПИ-05.1.1В, ЛПИ-05.1.2 - приведённой4) в поддиапазоне от 0 до 5 мг/м3 включ., % - относительной в поддиапазоне св. 5 до 1-104 мг/м3, % - ЛПИ-05.2.1, ЛПИ-05.2.1В, ЛПИ-05.2.2 - приведённой4) в поддиапазоне от 0 до 2 мг/м3 включ., % - относительной в поддиапазоне св. 2 до 5-103 мг/м3, % |
±20 ±20 ±20 ±20 |
|
Диапазон показаний спектрального коэффициента направленного пропускания (на длине волны 638 нм), % |
от 0 до 100 |
|
Диапазон измерений спектрального коэффициента направленного пропускания (на длине волны 638 нм)5), % |
от 2 до 98 |
|
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания (на длине волны 638 нм), % |
±2 |
|
1) Для газохода диаметром 1 м (оптическая длина пути 1 м). 2) Для газохода диаметром 1 м (оптическая длина пути 2 м). 3) При условии градуировки по анализируемой среде. 4) Нормирующее значение - верхний предел поддиапазона измерений. 5) Сбор результатов измерений спектрального коэффициента направленного пропускания системой сбора и обработки данных не предусмотрен. Измерение коэффициента проводится только при поверке комплекса. В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», раздел 3, п. 3.1.3. | |
Таблица 10 - Метрологические характеристики ИК параметров пыли при использовании анализаторов пыли DUSTHUNTER SP100___________________________________________
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации пыли, мг/м3 |
от 0 до 200 |
|
Пределы допускаемой погрешности1) измерений массовой концентрации пыли - приведённой2) в поддиапазоне от 0 до 2 мг/м3 включ., % - относительной в поддиапазоне св. 2 до 200 мг/м3, % |
±20 ±20 |
|
Диапазон измерений спектрального коэффициента направленного пропускания3) (на длине волны 650 нм), % |
от 5 до 95 |
|
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания (на длине волны 650 нм), % |
±5 |
|
1) При условии градуировки по анализируемой среде. 2) Нормирующее значение - верхний предел поддиапазона измерений. 3) Сбор результатов измерений спектрального коэффициента направленного пропускания системой сбора и обработки данных не предусмотрен. Измерение коэффициента проводится только при поверке комплекса. В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», раздел 3, п. 3.1.3. | |
Таблица 11 - Метрологические характеристики ИК параметров пыли при использовании анали-
заторов пыли ETL-D (рег. № в ФИФ ОЕИ 94197-24)
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации пыли (в зависимости от модели), мг/м3 - ETL-D 100 - ETL-D 200, ETL-D 208 |
от 0 до 1000 от 0 до 200 |
|
Пределы допускаемой погрешности1) измерений массовой концентрации пыли (в зависимости от модели) - ETL-D 100 - приведённой2) в поддиапазоне от 0 до 10 мг/м3 включ., % - относительной в поддиапазоне св. 10 до 1000 мг/м3, % - ETL-D 200 - приведённой2) в поддиапазоне от 0 до 5 мг/м3 включ., % - относительной в поддиапазоне св. 5 до 200 мг/м3, % - ETL-D 208 - приведённой2) в поддиапазоне от 0 до 2 мг/м3 включ., % - относительной в поддиапазоне св. 2 до 200 мг/м3, % |
±20 ±20 ±20 ±20 ±20 ±20 |
|
Диапазон измерений спектрального коэффициента направленного пропускания (на длине волны 650 нм)3), % |
от 5 до 95 |
|
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания (на длине волны 650 нм), % |
±5 |
|
1) При условии градуировки по анализируемой среде. 2) Нормирующее значение - верхний предел поддиапазона измерений. 3) Сбор результатов измерений спектрального коэффициента направленного пропускания системой сбора и обработки данных не предусмотрен. Измерение коэффициента проводится только при поверке комплекса. В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», раздел 3, п. 3.1.3. | |
Таблица 12 - Метрологические характеристики ИК параметров пыли при использовании
анализаторов пыли ETL-D 300__________________________________________________
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации пыли, мг/м3 |
от 0 до 500 |
|
Пределы допускаемой погрешности1) измерений массовой концентрации пыли - приведённой2) в поддиапазоне от 0 до 2 мг/м3 включ., % - относительной в поддиапазоне св. 2 до 500 мг/м3, % |
±20 ±20 |
|
Диапазон измерений спектрального коэффициента направленного пропускания3) (на длине волны 650 нм), % |
от 5 до 95 |
|
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания (на длине волны 650 нм), % |
±5 |
|
1) При условии градуировки по анализируемой среде. 2) Нормирующее значение - верхний предел поддиапазона измерений. 3) Сбор результатов измерений спектрального коэффициента направленного пропускания системой сбора и обработки данных не предусмотрен. Измерение коэффициента проводится только при поверке комплекса. В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», раздел 3, п. 3.1.3. | |
Таблица 13 - Метрологические характеристики ИК параметров пыли при использовании
анализаторов пыли D-R модификаций D-R 220, D-R 290, D-R 320, D-R 800, D-R 808, D-R 820F
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации пыли (в зависимости от модификации), мг/м3 - D-R 220, D-R 2901) - D-R 320, D-R 800, D-R 808, D-R 820F |
от 0 до 2000 от 0 до 200 |
|
Пределы допускаемой погрешности2) измерений массовой концентрации пыли (в зависимости от модификации) - D-R 220, D-R 290 - приведённой3) в поддиапазоне от 0 до 5 мг/м3 включ., % - относительной в поддиапазоне св. 5 до 2000 мг/м3, % - D-R 320, D-R 800, D-R 808, D-R 820F - приведённой3) в поддиапазоне от 0 до 2 мг/м3 включ., % - относительной в поддиапазоне св. 2 до 200 мг/м3, % |
±20 ±20 ±20 ±20 |
|
Диапазон измерений спектрального коэффициента направленного пропускания (на длине волны 650 нм) для модификаций D-R 220 и D-R 320, % |
от 5 до 95 |
|
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания (на длине волны 650 нм) для модификации D-R 220 и D-R 3204), % |
±5 |
|
1) Для газохода диаметром 1 м (оптическая длина пути 2 м). 2) При условии градуировки по анализируемой среде. 3) Нормирующее значение - верхний предел поддиапазона измерений. 4) Сбор результатов измерений спектрального коэффициента направленного пропускания системой сбора и обработки данных не предусмотрен. Измерение коэффициента проводится только при поверке комплекса. В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», раздел 3, п. 3.1.3. | |
Таблица 14 - Метрологические характеристики ИК температуры газового потока
|
Наименование средства измерений (регистрационный номер ФИФ ОЕИ) |
Диапазоны измерений температуры1), °С |
Пределы допускаемой приведенной2) погрешности, % |
Пределы допускаемого отклонения ТС от НСХ, °С |
|
Термопреобразователи с унифицированным выходным сигналом ТСПУ-205 (рег. № 68499-17) |
от 0 до +500 |
±0,5 |
- |
|
Преобразователи температуры Мет-ран-280, Метран-280-Ех (рег. № 23410-13) |
от -50 до +500 включ. св. 500 до +1000 от -50 до +500 включ. св. 500 до +1200 |
±0,4 ±0,3 ±0,4 ±0,3 |
---- |
|
Термопреобразователи сопротивления платиновые Sensy Temp серий TSA, TSC, TSP (рег. № 69355-17) |
от -50 до +600 |
- |
±(0,3+0,005|t|) |
|
Наименование средства измерений (регистрационный номер ФИФ ОЕИ) |
Диапазоны измерений температуры1), °С |
Пределы допускаемой приведенной2) погрешности, % |
Пределы допускаемого отклонения ТС от НСХ ,°С |
|
Термопреобразователи сопротивления TR10-D/TR10-C (рег. № 64818-16) |
от -200 до +600 |
- |
±(0,3+0,005|t|) |
|
Термопреобразователи сопротивления из платины и меди и их чувствительные элементы ТС и ЧЭ (рег. № 58808-14) |
от -196 до +600 |
- |
±(0,3+0,005|t|) |
|
1) Номинальная цена единицы наименьшего разряда измерительного канала температуры 0,1 оС. 2) Нормирующее значение - верхний предел диапазона измерений, для которого нормированы пределы допускаемой приведенной погрешности. | |||
Таблица 15 - Метрологические характеристики ИК температуры газового потока
|
Наименование средства измерений (регистрационный номер ФИФ ОЕИ) |
Диапазоны измерений1) температуры, °С |
Пределы допускаемой абсолютной погрешности2), оС |
|
Термопреобразователи с унифицированным выходным сигналом ТПУ-205 (рег. № 78838-20) |
от -50 до +300 |
±3 |
|
от -50 до +400 |
±3 | |
|
от -50 до +500 |
±5 | |
|
Термопреобразователи универсальные ТПУ 0304 (рег. № 50519-17) |
от -50 до +200 |
±3 |
|
от -50 до +350 |
±3 | |
|
от -50 до +600 |
±4 | |
|
от -50 до +750 |
±4 | |
|
от -50 до +1300 |
±5 | |
|
Термопреобразователи сопротивления 90.2020, 90.2050, 90.2210, 90.2220, 90.2230, 90.2240, 90.2250, 90.2820 (рег. № 60922-15) |
от -50 до +300 |
±3 |
|
от -50 до +400 |
±3 | |
|
от -50 до +600 |
±4 | |
|
Преобразователи температуры SITRANS (рег. № 81112-20) |
от -50 до +300 |
±3 |
|
от -50 до +600 |
±4 | |
|
Термопреобразователи сопротивления платиновые SITRANS TS (рег. № 61525-15) |
от -50 до +300 |
±3 |
|
от -50 до +600 |
±4 | |
|
1) Конкретные диапазоны измерений определяются при заказе и указываются в паспорте на комплекс. 2) В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.9. | ||
Таблица 16 - Метрологические характеристики ИК абсолютного давления газового потока
|
Наименование средства измерения (регистрационный номер ФИФ ОЕИ) |
Диапазоны измерений1) абсолютного давления, кПа |
Пределы допускаемой основной приведенной2) погрешности, % |
Пределы допускаемой дополнительной приведенной погрешности3), % |
|
Преобразователи давления измерительные АИР-20/М23) (рег. № 63044-16) |
от 0 до 160 |
±0,5 |
±0,25 |
|
Преобразователи давления измерительные S-10, S-113) (рег. № 38288-13) |
от 0 до 150 |
±0,5 |
±0,4 |
|
Преобразователи давления измерительные 2600Т модификации 2613) (рег. № 69141-17) |
от 0 до 150 |
±0,5 |
±0,4 |
|
1) Номинальная цена единицы наименьшего разряда измерительного канала давления 0,1 кПа. 2) От влияния температуры на каждые 10 оС. 3) Пределы допускаемой приведенной погрешности в условиях эксплуатации ±9,0 %. | |||
Таблица 17 - Метрологические характеристики ИК абсолютного давления газового потока
|
Наименование средства измерения (регистрационный номер ФИФ ОЕИ) |
Диапазоны измерений1) абсолютного давления, кПа |
Пределы допускаемой абсолютной погрешности2), кПа |
|
Преобразователи давления измерительные АИР-20/М2 (рег. № 63044-16) |
от 0 до 160 |
±1,0 |
|
Преобразователи давления измерительные АИР-10 (рег. № 31654-19) |
от 0 до 160 |
±1,0 |
|
Датчики давления Метран-150 (рег. № 32854-13) |
от 0 до 160 |
±1,0 |
|
Преобразователи давления измерительные ОВЕН ПД100И (рег. № 56246-14) |
от 0 до 160 |
±1,0 |
|
Преобразователи давления измерительные 401001, 401002, 401011, 401015, 401050, 404366, 404450 (рег. № 57663-14) |
от 0 до 160 |
±1,0 |
|
Преобразователи давления измерительные SITRANS P серии 7MF мод. P320, P420 (рег. № 76998-19) |
от 0 до 160 |
±1,0 |
|
1) Конкретные диапазоны измерений определяются при заказе и указываются в паспорте на комплекс. 2) В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.13. | ||
Таблица 18 - Метрологические характеристики ИК скорости газового потока
|
Наименование средства измерений (регистрационный номер ФИФ ОЕИ) |
Диапазоны измерений скорости, м/с |
Пределы допускаемой погрешности в условиях эксплуатации | |
|
приведенной1), % |
относительной,% | ||
|
Измеритель скорости газового потока FMD 09 (рег. № 64021-16) |
от 3 до 30 |
- |
±2 |
|
Измеритель скорости потока D-FL 200, D-FL 220 (рег. № 53691-13) |
от 0,1 до 40 |
±3 |
- |
|
Расходомеры газа ультразвуковые FLOWSIC 100 (рег. № 43980-10) |
от 0,1 до 0,3 |
- |
±22) |
|
- |
±12) | ||
|
от 0,3 до 120 |
- |
±1,52) | |
|
- |
±13) | ||
|
Измеритель расхода и скорости газового потока ИС-14.М (рег. № 65860-16) |
от 0,2 до 5 включ. |
- |
± 02-100 4) V |
|
св. 5 до 50 |
- |
±3 | |
|
Измеритель скорости газового потока ультразвуковой ETL-F Ultra (рег. № 90914-23) |
от 0,05 до 0,3 включ. |
±20 |
- |
|
св. 0,3 до 4 включ. |
±3 |
- | |
|
св. 4 до 40 |
- |
±3 | |
|
1) Нормирующее значение - верхний предел диапазона измерений. 2) При однолучевом исполнении. 3) При двухлучевом исполнении. 4) Где V - скорость газового потока, м/с. | |||
Таблица 19 - Метрологические характеристики канала измерений объемного расхода газового
потока
|
Наименование средства измерений (регистрационный номер ФИФ ОЕИ) |
Диапазон измерений объемного расхода газового потока |
Единица измерений |
Пределы допускаемой погрешности в условиях эксплуатации | |
|
приведенной1), % |
относительной, % | |||
|
Измеритель скорости газового потока FMD 09 (рег. № 64021-16) |
от S^Vmin до S^Vmax2) |
м3/с |
- |
±2 |
|
Измеритель скорости потока D-FL 200, D-FL 220 (рег. № 53691-13) |
от 0 до 5000000 |
м3/ч |
±3 |
- |
|
Измеритель расхода и скорости газового потока ИС-14.М (рег. № 65860-16) |
от Smin^Vmin до Smax^Vmax’1) |
м3/с |
- |
±(6v+0,5) |
|
Расходомер TriMeter-deltaP (рег. № 66587-17) |
от S^Vmin до S^Vmax4) |
м3/ч |
- |
±2 |
|
Наименование средства измерений (регистрационный номер ФИФ ОЕИ) |
Диапазон измерений объемного расхода газового потока |
Единица измерений |
Пределы допускаемой погрешности в условиях эксплуатации |
|
приведенной1), относительной, % % | |||
|
1) Нормирующее значение - верхний предел диапазона измерений. 2) Где S - площадь сечения трубопровода, м2; Vmin и Vmax -нижний и верхний пределы измерений скорости газового потока, м/с, соответственно. 3) Где Smin и Smax, Vmin и Vmax - наименьшие и наибольшие сечения газохода, м2, и скорости газового потока, м/с, соответственно. 4) Где S - площадь сечения трубопровода, м2; Vmin и Vmax - нижний и верхний пределы измерений скорости газового потока, м/ч, соответственно. | |||
Таблица 20 - Метрологические характеристики измерительных каналов показателей выбросов
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового выброса1) i-го загрязняющего вещества, г/с |
от 0,001 до М^в)2) |
|
Диапазон измерений валового выброса i-го загрязняющего вещества, т/год |
от 1,1-10-6 до 31,6^Мив)2) |
|
Пределы допускаемой относительной погрешности измерений массового выброса и валового выброса i-го загрязняющего вещества, % |
t_____________________3) ±1,1-V6Ci2 + SQ2 |
|
1) Конкретные диапазоны измерений определяются при заказе исходя из диапазонов измерений массовой концентрации i-го загрязняющего вещества и объемного расхода и указываются в паспорте на комплекс. 2) Верхний предел диапазона измерений массового выброса i-го загрязняющего вещества Mi(e), г/с, рассчитывается по формуле | |
|
М{(в)= Ci^/Qb / 1000 (при измерениях расхода в единицах м3/с) или М1(в)= С1(в)'Рв / 3600000 (при измерениях расхода в единицах м3/ч) | |
|
где Ci(b) - верхний предел диапазона измерений массовой концентрации i-го загрязняющего вещества, мг/м3; Qb - верхний предел диапазона измерений объемного расхода газового потока, м3/с или м3/ч; Верхний предел диапазона измерений массовых выбросов загрязняющих веществ в единицах кг/ч получают умножением значения Мф) на коэффициент 3,6. 3) Где SCi - пределы допускаемой относительной погрешности измерений массовой концентрации i-го загрязняющего вещества, %; SQ - пределы допускаемой относительной погрешности измерений объемного расхода газового потока, %. Для диапазона измерений (участка диапазона измерений), для которого нормированы пределы допускаемой приведенной погрешности, пределы допускаемой относительной погрешности измерений SX , %, рассчитываются по формуле XH • Y 5х = Т^ хизм где Xh - нормирующее значение, в единицах измеряемой величины; Хизм - измеренное значение, в единицах измеряемой величины; Y - пределы допускаемой приведенной погрешности, %. | |
Таблица 21 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменным током частотой (50±1) Гц, В - однофазная система - трехфазная система |
от 207 до 253 от 360 до 440 |
|
Потребляемая мощность, кВт, не более |
401) |
|
Условия эксплуатации при установке в блок-боксе | |
|
- диапазон температуры окружающей среды, °С |
от -60 до +60 |
|
Условия эксплуатации внутри блок-бокса: | |
|
- диапазон температуры окружающей среды, °С |
от +10 до +35 |
|
- диапазон атмосферного давления, кПа |
от 84,0 до 106,7 |
|
- относительная влажность окружающего воздуха при температуре +35 °С (без конденсации влаги), %, не более |
90 |
|
Параметры анализируемой газовой среды | |
|
Температура анализируемой среды, °С: - для газоаналитических ИК с применением газоанализаторов многокомпонентных FTIRGAS 22 - для остальных газоаналитических ИК, не более |
от -50 до +1350 +1200 |
|
Давление, кПа, не более: - избыточное, для газоаналитических ИК с применением газоанализаторов многокомпонентных FTIRGAS 22 - абсолютное, для остальных газоаналитических ИК |
500 150 |
|
Объемная доля паров воды (при температуре не более +200 °С, без конденсации влаги), %, не более |
40 |
|
Массовая концентрация взвешенных частиц, г/м3, не более: - для газоаналитических ИК с применением газоанализаторов многокомпонентных FTIRGAS 22 - для остальных газоаналитических ИК |
100 -2) |
|
Содержание химически активных газов (NH3, NO, NO2, SO2) для датчика сероводорода у газоанализатора MGA 12, не более |
ПДКв.р.з.3) |
|
Диапазон температуры пробоотборного зонда с обогреваемой линией, °С |
от +110 до +185 |
|
1) В зависимости от состава комплекса. 2) В соответствии с верхними границами диапазонов измерений ИК параметров пыли, приведенных в таблицах 7 - 11. 3) ПДКв.р.з. - предельно-допустимая концентрация компонентов в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005-88. | |
аблица 22 - Показатели надежности средства измерений
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее (при доверительной вероятности Р=0,95) |
24000 |
|
Средний срок службы, лет |
10 |
аблица 23 - Габаритные размеры и масса
|
Наименование элемента комплекса |
Габаритные размеры, мм, не более |
Масса, кг, не более | |||
|
Длина |
Ширина |
Высота |
Диаметр | ||
|
Пробоотборный зонд |
470 |
227 |
350 |
- |
20 |
|
Линии транспортировки пробы подогреваемые |
по заказу |
- |
- |
по заказу |
- |
|
Шкаф газоаналитического канала модификаций КПКВ I и КПКВ II (с газоанализаторами MGA 12 и MCA 10) |
600 |
800 |
2100 |
- |
250 |
|
Шкаф газоаналитического канала модификации КПКВ II (с газоанализатором FTIRGAS22) |
600 |
1700 |
2100 |
- |
300 |
|
Шкаф с системой сбора и обработки данных (ССОД) |
600 |
800 |
2100 |
- |
250 |
Знак утверждения типа
наносится типографским методом на маркировочную табличку комплекса и на титульный лист Руководства по эксплуатации.
Комплектность
Таблица 24 - Комплектность комплекса
|
Наименование |
Обозначение |
Количество |
|
Комплекс постоянного контроля выбросов |
КПКВ1) |
1 комплект |
|
Документация: | ||
|
Руководство по эксплуатации |
ETL-КПКВ РЭ2) |
1 экз. |
|
Руководство пользователя ССОД-ПК и ССОД-ПЛК |
РП. ЕТЛ выбросы |
1 экз. |
|
Паспорт |
ETL-КПКВ ПС2) |
1 экз. |
|
1) Модификация комплекса КПКВ I или КПКВ II определяется при заказе. 2) Общее обозначение. Обозначение документа для конкретного проекта формируется на этапе проектирования и указывается в документе. | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ETL-КПКВ РЭ «Комплексы постоянного контроля выбросов КПКВ. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па»;
Приказ Росстандарта от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия;
ГОСТ Р 8.958-2019 Государственная система обеспечения единства измерений. Наилучшие доступные технологии. Автоматические измерительные системы для контроля вредных промышленных выбросов. Методы и средства испытаний;
ИТС 22.1-2021 Информационно-технический справочник по наилучшим доступным технологиям «Общие принципы производственного экологического контроля и его метрологического обеспечения»;
ТУ 26.51-006-60997399-23 «Комплексы постоянного контроля выбросов КПКВ. Технические условия».
Смотрите также
