Уровнемеры ультразвуковые МПУ-УР
| Номер в ГРСИ РФ: | 79399-20 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО "МераПрибор", г.С.-Петербург |
Уровнемеры ультразвуковые МПУ-УР (далее - уровнемеры) предназначены для бесконтактных измерений уровня жидкостей, сыпучих продуктов в закрытых и открытых емкостях и преобразований измеренного значения уровня в выходные аналоговые сигналы и напряжения постоянного тока и цифровые сигналы.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 79399-20 | ||||||||||||||||||
| Действует | по 03.11.2030 | ||||||||||||||||||
| Наименование | Уровнемеры ультразвуковые | ||||||||||||||||||
| Модель | МПУ-УР | ||||||||||||||||||
| Модификации |
МПУ-УР 01.005 МПУ-УР 01.006 МПУ-УР 01.007 МПУ-УП 01.008 |
||||||||||||||||||
| Приказы |
№2031 от
24.09.2025
— О продлении срока действия утвержденных типов средств измерений
№2343 от
30.10.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c4d0a52a-5626-bf61-5ab0-c6e4cd490f14 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
ООО «МераПрибор», РОССИЯ, 190020, г. Санкт-Петербург, Обводного Канала наб., д. 199-201, литер П, офис 20, 21, 22, 23
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
МП-476-2024 Государственная система обеспечения единства измерений. Уровнемеры ультразвуковые МПУ-УР. Методика поверки
(с 30.10.2025)
ИЦРМ-МП-124-20 Государственная система обеспечения единства измерений. Уровнемеры ультразвуковые МПУ-УР. Методика поверки
(по 30.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
1026
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1024 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
79399-20: Описание типа
2020-79399-20.pdf
|
Скачать | 526.1 КБ | |
|
79399-20: Методика поверки
2020-mp79399-20.pdf
Файл устарел
|
Скачать | 1.9 MБ | |
|
79399-20: Описание типа
2020-79399-20-1.pdf
Файл устарел
|
Скачать | 526.1 КБ | |
|
79399-20: Методика поверки
2020-mp79399-20-1.pdf
Файл устарел
|
Скачать | 1.9 MБ | |
|
79399-20: Описание типа
2025-79399-20.pdf
|
Скачать | 350.6 КБ | |
|
79399-20: Методика поверки
МП-476-2024
2025-mp79399-20.pdf
|
Скачать | 3.2 MБ | |
|
79399-20: Методика поверки
ИЦРМ-МП-124-20
2020-mp79399-20-2.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Уровнемеры ультразвуковые МПУ-УР (далее - уровнемеры) предназначены для бесконтактных измерений уровня жидкостей, сыпучих продуктов в закрытых и открытых емкостях и преобразований измеренного значения уровня в выходные аналоговые сигналы и напряжения постоянного тока и цифровые сигналы.
Описание
Принцип действия уровнемеров основан на измерении интервала времени прохождения ультразвукового импульса до поверхности измеряемой среды и отраженного обратно и преобразовании измеренного значения интервала времени в значение уровня. При измерении расстояния до измеряемой среды уровнемеры с помощью сенсора излучают ультразвуковой импульс, который распространяется с постоянной скоростью, достигает поверхности измеряемой среды, отражается от нее и возвращается обратно на сенсор. Уровнемеры измеряют суммарный интервал времени прохождения ультразвукового импульса от сенсора до поверхности измеряемой среды и обратно. Измеренное время прохождения ультразвукового сигнала определяется с учетом температурной компенсации с последующим преобразованием его в значение уровня. Полученные значения уровня преобразуются в выходные аналоговые сигналы силы и напряжения постоянного тока.
Конструктивно уровнемеры состоят из ультразвукового преобразователя и электронного блока. Уровнемеры модификаций МПУ-УР 01.006, МПУ-УР 01.007, МПУ-УП 01.008 дополнительно оснащены ЖК-дисплеем.
Уровнемеры выпускаются в следующих модификациях, отличающихся метрологическими характеристиками, рабочей температурой окружающей среды, конструктивными особенностями, массогабаритными характеристиками, наличием/отсутствием ЖК-дисплея: МПУ-УР 01.005, МПУ-УР 01.006, МПУ-УР 01.007, МПУ-УР 01.008.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится методом печати на маркировочную табличку, наклеиваемую на корпус уровнемера.
Нанесение знака поверки на средство измерений не предусмотрено.

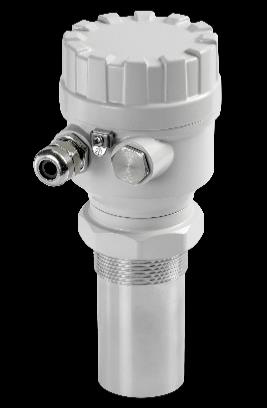

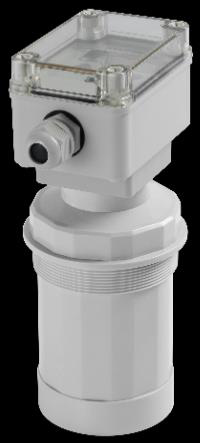

Общий вид уровнемеров представлен на рисунке 1.

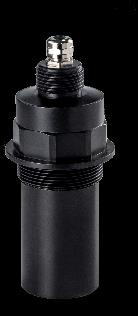

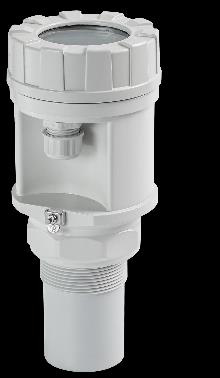

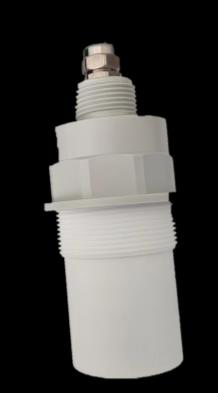

а)

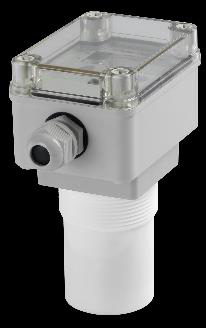

б)

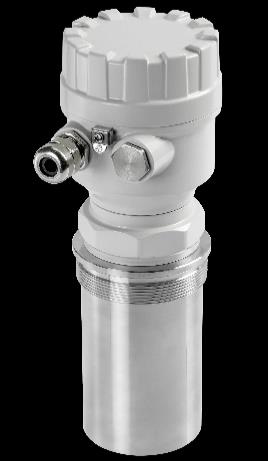

в)

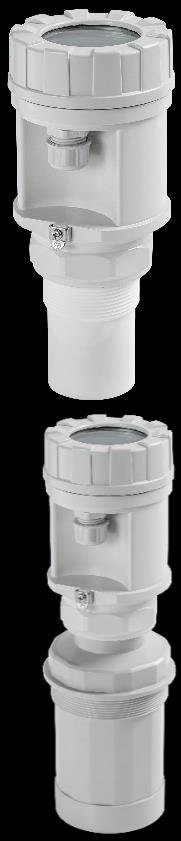

г)

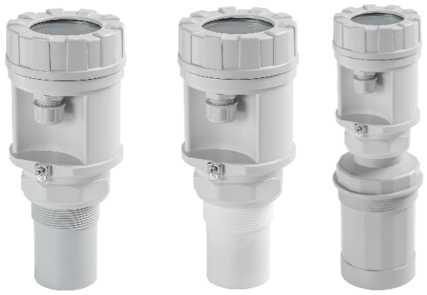

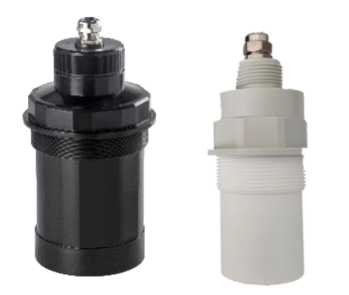

а) модификация МПУ-УР 01.005; б) модификация МПУ-УР 01.006; в) модификация МПУ-УР 01.007; г) модификация МПУ-УР 01.008
Рисунок 1 - Общий вид уровнемеров

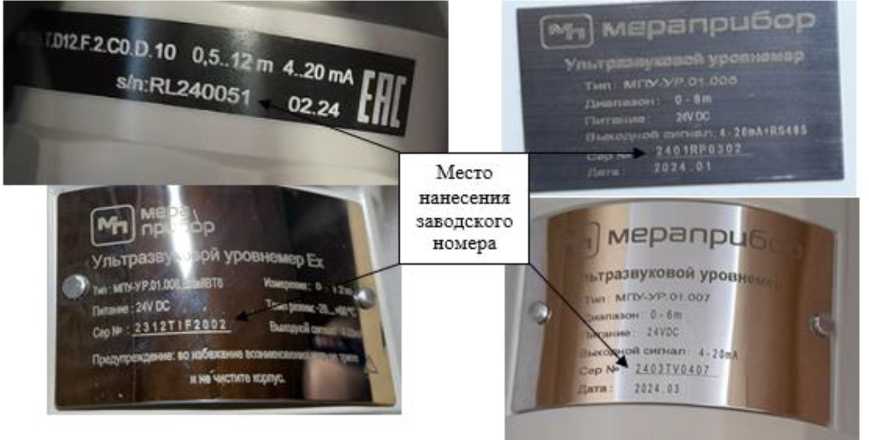

Рисунок 2 - Места нанесения серийного номера
Пломбирование средств измерений от несанкционированного доступа не производится, ограничение доступа к узлам обеспечено конструкцией электронного блока уровнемеров.
Программное обеспечение
Уровнемеры имеют метрологически значимое встроенное программное обеспечение (далее - ВПО), осуществляющее обработку и передачу результатов измерений.
ВПО устанавливается на предприятии-изготовителе во время производственного цикла, доступ пользователя к ВПО отсутствует, и в процессе эксплуатации модификации не подлежит.
Конструкция уровнемеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Для отображения результатов измерений применяется любое программное обеспечение (далее - ПО), работающее по протоколу Modbus, HART. Данное ПО не является метрологически значимым.
Таблица 1 - Идентификационные данные микропрограммного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВПО |
|
Номер версии (идентификационный номер) ПО |
не ниже 0.0.01 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
МПУ-УР 01.005 |
МПУ-УР 01.006 |
МПУ-УР 01.007 |
МПУ-УР 01.008 |
|
Диапазон измерений уровня, м |
от 0,25 до 4 от 0,3 до 6 от 0,35 до 8 от 0,5 до 10 от 0,5 до 12 от 0,7 до 15 от 0,8 до 20 от 1 до 30 от 1,8 до 40 |
от 0,2 до 4 от 0,25 до 6 от 0,3 до 8 от 0,5 до 10 от 0,45 до 12 от 0,7 до 15 от 0,8 до 20 от 1 до 30 |
от 0,2 до 4 от 0,25 до 6 от 0,3 до 8 от 0,5 до 10 от 0,45 до 12 от 0,7 до 15 от 0,8 до 20 от 1 до 30 от 1,8 до 40 |
от 0,25 до 4 от 0,3 до 8 от 0,5 до 12 от 0,6 до 12 от 0,8 до 20 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений уровня) основной приведенной погрешности измерений уровня, % |
±0,3 |
±0,5 |
±1,0 | |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений уровня) дополнительной погрешности измерений уровня от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, %: - в диапазоне температуры от -35 до +18 не включ. °C - в диапазоне температуры от -40 до +18 не включ. °C - в диапазоне свыше +28 до +70 включ. °C - в диапазоне свыше +28 до +75 включ. °C - в диапазоне свыше +28 до +80 включ. °C |
±1,5 - - ±0,5 - |
-- - - ±0,8 |
-±0,8 - -±0,8 |
±0,9 ±0,7 - - |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
МПУ-УР 01.005 |
МПУ-УР 01.006 |
МПУ-УР 01.007 |
МПУ-УР 01.008 |
|
Диапазон показаний температуры окружающей среды, °C |
-35...+75С |
от -40 до +80 |
от -40 до +70 | |
|
Нормальные условия измерений: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа |
от +18 до +28 от 30 до 80 от 84,0 до 106,7 | |||
|
Рабочие условия измерений: - температура окружающей среды, °C - относительная влажность при температуре окружающей среды +35 °C, % - атмосферное давление, кПа |
от -35 до +75 от -40 до +80 от -40 до +70 до 95 до 95 до 95 от 86,0 до 106,7 от 86,0 до 106,7 от 86,0 до 106,7 | |||
|
Выходные аналоговые сигналы: - сила постоянного тока, мА - напряжение постоянного тока, В |
от 4 до 20 от 0 до 5 от 0 до 10 | |||
|
Выходные цифровые сигналы |
RS-485 Modbus Bluetooth |
RS-485 Modbus |
HART |
HART |
|
Напряжение питание постоянного тока, В |
от 10 до 36 | |||
|
Габаритные размеры(Д*ШхВ), мм, не более |
100x100x215 |
190x85x260 |
150x150x340 |
100x100x230 |
|
Масса, кг, не более |
2,5 |
2,5 |
2,1 |
2,9 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
96000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на корпус уровнемеров в виде наклейки, а также на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер ультразвуковой* |
МПУ-УР |
1 шт. |
|
Паспорт |
ПС |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* - модификация определяется договором поставки | ||
Сведения о методах измерений
приведены в разделе «Принцип измерения» документов: «Руководство по эксплуатации. МПУ-УР 01.005. Уровнемер ультразвуковой», «Руководство по эксплуатации. МПУ-УР 01.006. Уровнемер ультразвуковой», «Руководство по эксплуатации. МПУ-УР 01.007. Уровнемер ультразвуковой», «Руководство по эксплуатации. МПУ-УР 01.008. Уровнемер ультразвуковой».
Нормативные документы
Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 3459 от «30» декабря 2019 г.
ИКИМ.407633.003 ТУ Уровнемеры ультразвуковые МПУ-УР. Технические условия
Другие Уровнемеры
