Поляриметры модульные круговые MCP 5X00

Номер в ГРСИ РФ: 79401-20
Категория: Поляриметры
Производитель / заявитель: Фирма "Anton Paar OptoTec GmbH", Германия
Нужна поверка? Найдите поверителя на сайте www.ktopoverit.ru

Поляриметры модульные круговые МСР 5X00 (далее - поляриметры) предназначены для измерения угла вращения плоскости поляризации (далее - УВПП) жидких и твердых оптически активных образцов.

Скачать

79401-20: Описание типа СИ Скачать 289.3 КБ
79401-20: Методика поверки РТ-МП-7158-448-2020 Скачать 2.5 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 79401-20
Наименование Поляриметры модульные круговые
Модель MCP 5X00
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) 03.11.2025
Производитель / Заявитель

Anton Paar OptoTec GmbH, Германия

ГЕРМАНИЯ

Назначение

Поляриметры модульные круговые МСР 5X00 (далее - поляриметры) предназначены для измерения угла вращения плоскости поляризации (далее - УВПП) жидких и твердых оптически активных образцов.

Описание

Принцип действия поляриметров основан на сканировании угла вращения плоскости поляризации и преобразовании электрического сигнала с представлением полученного результата в цифровой форме.

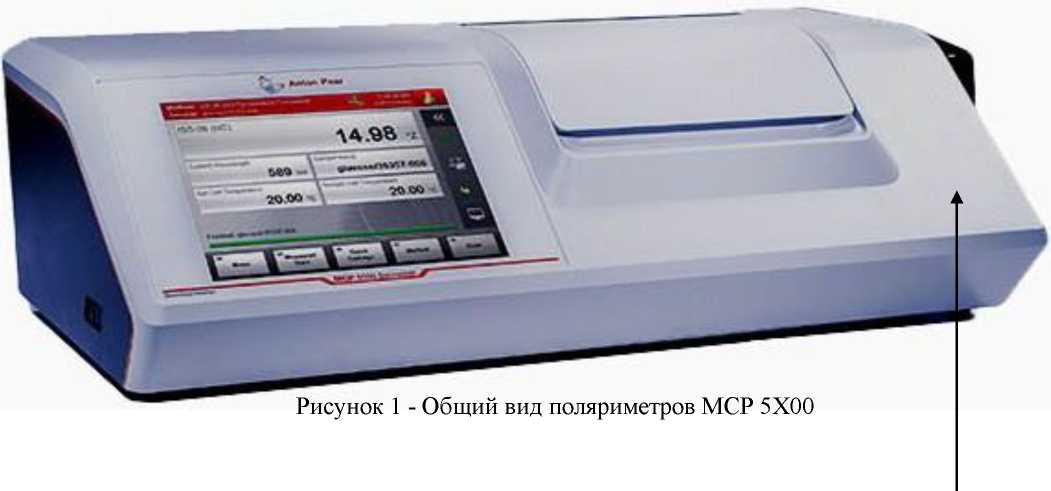

Поляриметры состоят из следующих основных узлов: источника света (светодиод с длиной волны 589 нм), интерференционного светофильтра, поляризатора, измерительной камеры со встроенным цифровым термометром, анализатора, приемника излучения, а также системы электропитания. Все устройство смонтировано в едином корпусе. Управление прибором осуществляется с помощью сенсорного жидкокристаллического дисплея, на который так же выводится результат измерения УВПП оптически активного образца, помещенного в измерительную камеру.

Поляриметры MCP представлены следующими модификациями: MCP 5100, MCP 5300, MCP 5500, MCP 5500MW325, которые могут измерять УВПП в угловых градусах на нескольких длинах волн: 325, 365, 405, 436, 546, 578, 589, 633, 880 нм., и УВПП в градусах международной сахарной шкалы °Z на длине волны 589 нм., а также моделями MCP 5300 Sucromat и MCP 5500 Sucromat, которые могут измерять УВПП в градусах международной сахарной шкалы °Z и в угловых градусах на длинах волн: 589 и 880 нм.

Поляриметры имеют встроенную систему контроля температуры: плюс 20 и плюс 25 °С для модификации MCP 5100, и от плюс 10 до плюс 45 °С для модификаций MCP 5300, MCP 5500 и MCP 5500MW325 (для модификаций MCP 5300 Sucromat и MCP 5500 Sucromat контроль температуры плюс 20 и плюс 25 оС является опцией).

Место нанесения знака утверждения типа Пломбирование поляриметров MCP 5Х00 не предусмотрено.

Программное обеспечение

В поляриметрах используется автономное программное обеспечение, предназначенное для управления работой поляриметра и процессом измерений, а также для обработки и хранения полученных данных. Номер версии ПО определяется последовательным переходом из основного меню по вкладкам «Меню»> «Сервис»> «Сведения о системе». Идентификационные данные программного обеспечения поляриметров приведены в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MCP Software

Номер версии (идентификационный номер) ПО

V 4.ХХ и выше

Цифровой идентификатор ПО

-

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

MCP MCP 5100 5300

MCP MCP 5500 5500MW325

Диапазон измерений УВПП, ... °

от -89,9 до +89,9

Дискретность показаний УВПП, . °

0,001

0,0001

Абсолютная погрешность измерений УВПП, . °, в диапазонах:

-    от -2° включ. до +2° включ.

-    от -50° влюч. до -5° и от +5° до +50° включ.

0,005

0,01

Относительная погрешность измерений УВПП, %, в диапазоне:

от -5° включ. до -2° и от +2° до +5° включ.

0,2

Диапазон измерений в градусах международной сахарной шкалы, °Z

от -259 до +259

Дискретность показаний в градусах международной сахарной шкалы, °Z

0,001

Абсолютная погрешность измерений в градусах международной сахарной шкалы, °Z

0,01

0,006

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

MCP 5300 Sucromat

MCP 5500 Sucromat

Диапазон измерений в градусах международной сахарной шкалы, °Z

от -259 до +259

Дискретность показаний в градусах международной сахарной шкалы, °Z

0,001

Абсолютная погрешность измерений в градусах международной сахарной шкалы, °Z

0,01

0,006

Наименование характеристики

Значение

MCP 5300 Sucromat

MCP 5500 Sucromat

Диапазон измерений УВПП, ... °

от -89,9 до +89,9

Дискретность показаний УВПП, . °

0,001

Абсолютная погрешность измерений УВПП, . °, в диапазонах:

-    от -2° включ. до +2° включ.

-    от -50° влюч. до -5° и от +5° до +50° включ.

0,005

0,01

Относительная погрешность измерений УВПП, %, в диапазоне:

от -5° включ. до -2° и от +2° до +5° включ.

0,2

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение:

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

от 100 до 240 50/60

Габаритные размеры (высотахширинахдлина), мм, не более

231x437x797

Масса, кг, не более

33,5

Условия эксплуатации:

-    температура окружающей среды, оС

-    относительная влажность, %, не более

от +15 до +35 90

Знак утверждения типа

наносится на титульный лист руководства пользователя типографским способом и на переднюю панель поляриметра в виде наклейки.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Поляриметр модульный круговой

MCP 5100/5300/5500/5500MW325, MCP 5300/5500 Sucromat

1 шт. (по заказу)

Сетевой кабель

-

1 шт.

Расширенное руководство пользователя, и информация по безопасности

-

1 экз.

Методика поверки

РТ-МП-7158-448-2020

1 экз.

Поверка

осуществляется по документу РТ-МП-7158-448-2020 «ГСИ. Поляриметры модульные круговые MCP 5Х00. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30 апреля 2020 г. Основные средства поверки:

- рабочий эталон 1 разряда - меры угла вращения плоскости поляризации по ГОСТ 8.590 -2009 (пластины поляриметрические), диапазон измерений от -80° до +80°, ПГ ±0,0025°.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится в свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.590-2009 ГСИ. Государственная поверочная схема для средств измерений угла вращений плоскости поляризации

ГОСТ 12571-2013 Сахар. Метод определения сахарозы Техническая документация Anton Paar Opto Tec GmbH, Германия
