Генераторы газовых смесей паров этанола в воздухе «Динго-С34» (далее - генераторы) предназначены для приготовления газовых смесей, используемых при проведении поверки, калибровки и испытаний средств измерений паров этанола в выдыхаемом воздухе, в том числе в целях утверждения типа.

Информация по Госреестру

Основные данные
Номер по Госреестру 79409-20
Наименование Генераторы газовых смесей паров этанола в воздухе
Модель Динго-С34
Страна-производитель АРМЕНИЯ
Срок свидетельства (Или заводской номер) 03.11.2025
Производитель / Заявитель

Общество с ограниченной ответственностью "АРИДЕС" (ООО "АРИДЕС"), Армения

АРМЕНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 39
Найдено поверителей 1
Успешных поверок (СИ пригодно) 39 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 05.05.2024

Поверители

Скачать

79409-20: Описание типа СИ Скачать 360.3 КБ
79409-20: Методика поверки МП-242-2380-2020 Скачать 6.4 MБ

Описание типа

Назначение

Генераторы газовых смесей паров этанола в воздухе «Динго-С34» (далее - генераторы) предназначены для приготовления газовых смесей, используемых при проведении поверки, калибровки и испытаний средств измерений паров этанола в выдыхаемом воздухе, в том числе в целях утверждения типа.

Генераторы применяются в качестве рабочих эталонов 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания этанола в газовых средах, утвержденной приказом Росстандарта от 30.12.2019 г. № 3452.

Описание

Генераторы являются стационарными приборами циклического действия.

Принцип действия генераторов основан на барботировании воздуха с постоянным расходом через термостатированный водный раствор этанола с известным содержанием этанола. При барботировании через водный раствор этанола воздух насыщается парами этанола и воды. Массовая концентрация этанола в получаемой парогазовой смеси на выходе генераторов определяется содержанием этанола в используемом водном растворе.

Конструктивно генератор состоит из двух частей - контрольного блока и емкости для водного раствора этанола. Кроме того, по запросу в комплект поставки генератора может входить компрессор. На верхней панели контрольного блока расположены: тумблер включе-ния/выключения генератора и кнопка управления компрессором (предназначена для управления работой компрессором, входящим в комплект поставки). На передней панели расположены цветной графический сенсорный дисплей для отображения значения температуры раствора и сообщений о режимах работы генератора, а также отверстие выхода газовой смеси. На задней панели контрольного блока расположены: штуцер для подачи азота/воздуха, разъемы для подачи электрического питания, для подключения компрессора и 3 порта для подключения к ПК (используются для сервисного обслуживания).

На боковой поверхности контрольного блока генератора находятся отверстия для крепления ротаметра (может входить в комплект поставки), который предназначен для контроля расхода азота/воздуха на входе генератора.

В нижней части контрольного блока генератора находятся погружаемые в раствор элементы: терморегулятор (полупроводниковый датчик температуры), электронагреватель, пере-мешиватель раствора и трубка подачи азота/воздуха.

Генераторы применяются в комплекте со стандартными образцами состава водного раствора этанола ВРЭ-2 (ГСО 8789-2006) или аналогичными, которые поставляются по отдельному заказу.

Общий вид генераторов представлен на рисунке 1.

Доступ в режим регулировки генераторов защищен программным способом. В генераторах механические узлы регулировки отсутствуют, пломбирование не предусмотрено.

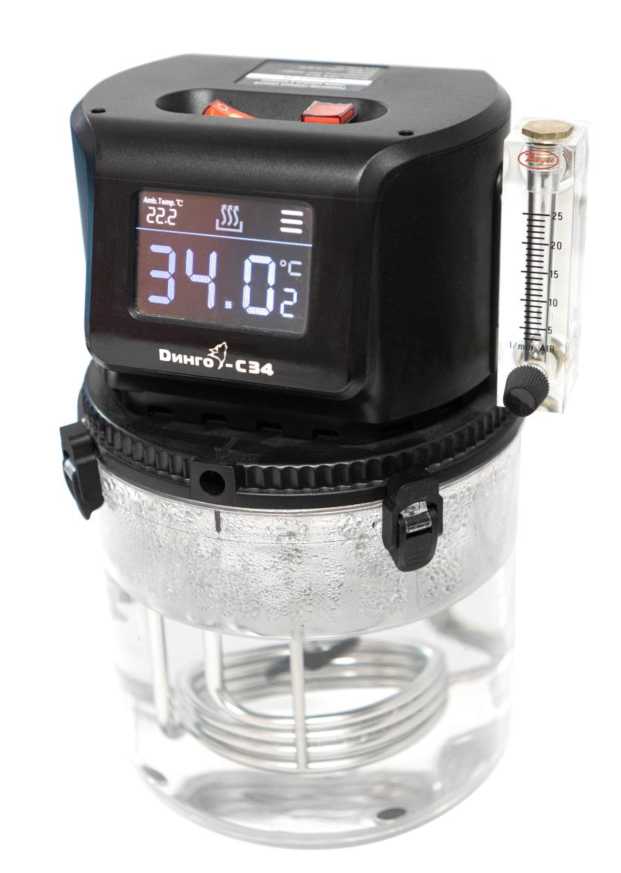

Рисунок 1 - Общий вид генераторов при комплектации с ротаметром

Программное обеспечение

Генераторы имеют встроенное программное обеспечение Dingo.

Встроенное системно-прикладное программное обеспечение генераторов разработано изготовителем специально для решения задачи термостатирования водного раствора этанола и индикации на дисплее значения температуры раствора. Идентификационное наименование программного обеспечения выводится на дисплей при каждом включении генератора.

Влияние встроенного программного обеспечения (далее - ПО) на метрологические характеристики генераторов учтено при их нормировании. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077—2014.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

C34

Номер версии (идентификационный номер) ПО, не ниже

V1.1.1

Цифровой идентификатор ПО

-

Алгоритм получения цифрового идентификатора

-

Примечание - Значение цифрового идентификатора ПО и алгоритм получения цифрового идентификатора не доступны.

Технические характеристики

Таблица 2 - Метрологические характеристики_____

Диапазон воспроизведения массовой концентрации этанола в газовых смесях, мг/м3

Пределы допускаемой погрешности воспроизведения массовой концентрации этанола в газовых смесях

абсолютной, мг/м3

относительной, %

от 40 до 80 включ.

±4

св. 80 до 2000

±5

Примечание - Генераторы применяются в комплекте со стандартными образцами состава водного раствора этанола ВРЭ-2 (ГСО 8789-2006) или аналогичными; диапазон массовой концентрации этанола от 0,10 до 6,0 мг/см3; границы относительной погрешности при Р=0,95: ±1 %.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Объем  водного  раствора  этанола,  заливаемого  в  емкость

3 генераторов, см3

2000±100

Водный раствор этанола термостатируется при номинальной температуре, °С

34,00

Пределы допускаемой абсолютной погрешности поддержания температуры водного раствора этанола, °С

±0,03

Время прогрева генераторов (после замены водного раствора этанола), мин, не более

15

Параметры газовой смеси на выходе генераторов:

- относительная влажность газовой смеси, %, не менее

- объемный расход газовой смеси (задается пользователем), л/мин

- длительность генерации пробы газовой смеси

(контролируется пользователем), с, не более

- максимальный объем газовой смеси без замены водного раствора этанола (контролируется пользователем), л

90 от 6 до 10

15

50

Диапазон измерений объемного расхода газовой смеси ротаметром, входящим в комплект поставки генератора, л/мин

от 6 до 10

Пределы допускаемой абсолютной погрешности измерений объемного расхода газовой смеси ротаметром, входящим в комплект поставки генератора, л/мин

±1

Электрическое питание от сети переменного тока с напряжением, В/ частотой, Гц

230±23/50±1

Потребляемая мощность, Вт, не более

2000

Габаритные размеры генераторов (без компрессора и адаптера питания) (длина/высота/ширина), мм, не более

195/290/203

Масса генераторов (без компрессора и адаптера питания), г, не более

2200

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность окружающего воздуха, %

- атмосферное давление, кПа

от +20 до +25 от 30 до 80 от 84,0 до 106,7

Средний срок службы, лет

8

Средняя наработка до отказа, ч

8000

Таблица 4 - Максимальное количество генерируемых проб газовой смеси без замены водного раствора этанола______________________________________________________________________

Объемный расход газовой смеси на выходе генератора, л/мин

Максимальное количество генерируемых проб газовой смеси без замены водного раствора этанола

при длительности генерации пробы до 5 с включ.

при длительности генерации пробы св. 5 до 10 с включ.

при длительности генерации пробы св. 10 до 15 с

от 6 до 7 включ.

85

42

28

св. 7 до 8 включ.

75

37

25

св. 8 до 9 включ.

66

33

22

св. 9 до 10

60

30

20

Таблица 5 - Максимальное количество средств измерений паров этанола в выдыхаемом воздухе, поверяемых с помощью генератора без замены водного раствора этанола (при выполнении трех измерений на каждой точке поверки)______________________________________________

Объемный расход газовой смеси на выходе генератора, л/мин

Максимальное количество средств измерений паров этанола в выдыхаемом воздухе, поверяемых с помощью генератора без замены водного раствора этанола

при времени подачи пробы газовой смеси на средство измерений до 5 с включ.

при времени подачи пробы газовой смеси на средство измерений св. 5 до 10 с включ.

при времени подачи пробы газовой смеси на средство измерений св. 10 до 15 с

от 6 до 7 включ.

28

14

9

св. 7 до 8 включ.

25

12

8

св. 8 до 9 включ.

22

11

7

св. 9 до 10

20

10

6

Примечание - Объемный расход и время подачи пробы газовой смеси задаются

пользователем в зависимости от типа поверяемого средства измерений.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на генераторы в виде наклейки.

Комплектность

Таблица 6 - Комплектность генераторов

№ п/п

Наименование

Обозначение

Количество

1

Генератор газовых смесей паров этанола в воздухе

«Динго-С34»

1 шт.

2

Мундштук квадратный

5 шт.

3

Мундштук круглый

5 шт.

4

Кабель сетевой

1 шт.

5

Трубка соединительная поливинилхлоридная

1 шт.

6

Компрессор1)

AlcoPump

1 шт.

7

Адаптер питания1) (24 В, 2,1 А) от сети переменного тока 230 В для компрессора

1 шт.

8

Ротаметр фирмы Dwyer1)

VFA-25-BV

1 шт.

9

Паспорт

1 экз.

10

Руководство по эксплуатации

1 экз.

11

Методика поверки

МП-242-2380-2020

1 экз.

1) Комплектующие поставляются по дополнительному заказу.

Поверка

осуществляется по документу МП-242-2380-2020 «ГСИ. Генераторы газовых смесей паров этанола в воздухе «Динго-С34». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «15» апреля 2020 г.

Основные средства поверки: государственный первичный эталон единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах ГЭТ 154-2019.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 30.12.2019 г. № 3452 «Об утверждении Государственной поверочной схемы для средств измерений содержания этанола в газовых средах»

ГОСТ Р 8.923-2016 «ГСИ. Генераторы газовых смесей паров этанола в воздухе. Методика поверки»

Техническая документация изготовителя ООО «АРИДЕС», Армения
