Комплекты мер флуоресценции КМФ-ВМ
| Номер в ГРСИ РФ: | 79423-20 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИОФИ", г.Москва |
Комплекты мер флуоресценции КМФ -ВМ (далее - комплекты мер) предназначены для воспроизведения и передачи значений интенсивности флуоресценции, выраженных в относительных единицах флуоресценции (далее - ОЕФ) при поверке (калибровке) флуориметров, спектрофлуориметров, флуориметрических анализаторов, ПЦР -анализаторов и других люминесцентных приборов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79423-20 |
| Наименование | Комплекты мер флуоресценции |
| Модель | КМФ-ВМ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 03.11.2025 |
Производитель / Заявитель
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ"), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | Первичная поверка до ввода в эксплуатацию |
| Зарегистрировано поверок | 12 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 79423-20: Описание типа СИ | Скачать | 336.6 КБ | |
| 79423-20: Методика поверки МП 023.Д4-20 | Скачать | 4.5 MБ |
Описание типа
Назначение
Комплекты мер флуоресценции КМФ-ВМ (далее - комплекты мер) предназначены для воспроизведения и передачи значений интенсивности флуоресценции, выраженных в относительных единицах флуоресценции (далее - ОЕФ) при поверке (калибровке) флуориметров, спектрофлуориметров, флуориметрических анализаторов, ПЦР-анализаторов и других люминесцентных приборов.
Описание
Принцип действия комплектов мер основан на поглощении энергии возбуждения и её излучении на другой длине волны.
Комплекты мер флуоресценции КМФ-ВМ состоят из семи герметичных ампул с с растворами флуоресцирующего компонента различной концентрации.
Маркировка меры нанесена в виде наклейки на корпус ампулы с номером комплекта и номером меры. Меры помещаются в футляр, устройство которого предохраняет их от ударов и воздействия света. Маркировка с номером комплекта размещена на боковой стенке футляра.
Общий вид комплекта мер представлен на рисунке 1.
Пломбирование комплекта мер не предусмотрено.

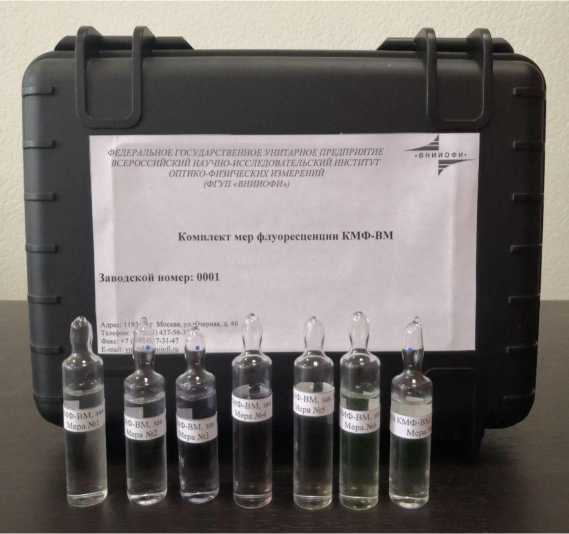

Рисунок 1 - Общий вид комплекта мер с указанием мест нанесения маркировки
Программное обеспечение отсутствует
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений интенсивности флуоресценции*, ОЕФ: | |
|
на длине волны эмиссии 450 нм при длине волны возбуждения 365 нм | |
|
при температуре мер 22 °С | |
|
- мера № 1 |
от 10 до 150 |
|
- мера № 2 |
от 150 до 250 |
|
- мера № 3 |
от 250 до 400 |
|
- мера № 4 |
от 300 до 450 |
|
- мера № 5 |
от 400 до 550 |
|
- мера № 6 |
от 450 до 600 |
|
- мера № 7 |
от 500 до 650 |
|
на длине волны эмиссии 450 нм при длине волны возбуждения 370 нм | |
|
при температуре мер 37 °С | |
|
- мера № 1 |
от 10 до 100 |
|
- мера № 2 |
от 100 до 200 |
|
- мера № 3 |
от 150 до 300 |
|
- мера № 4 |
от 200 до 350 |
|
- мера № 5 |
от 250 до 400 |
Продолжение Таблицы 1
|
Наименование характеристики |
Значение |
|
- мера № 6 - мера № 7 |
от 300 до 450 от 350 до 500 |
|
Пределы допускаемой относительной погрешности измерений интенсивности флуоресценции, % |
± 3 |
|
* Действительные значения интенсивности флуоресценции определяются в процессе поверки комплекта для конкретного раствора при длинах волн возбуждения и эмиссии, а также температуре, оговоренных заказчиком | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Ширина полосы эмиссии относительно центральной длины волны, нм |
±15 |
|
Объемом меры, см3, не менее |
4 |
|
Габаритные размеры, мм, не более: — диаметр ампулы из набора мер — футляр с набором мер - высота - ширина - длина |
20 110 220 280 |
|
Масса, г, не более: — одной меры — футляр с набором мер |
20 500 |
|
Условия эксплуатации: — температура окружающей среды, °С — относительная влажность воздуха, %, не более — атмосферное давление, кПа |
от +15 до +25 80 от 94 до 106 |
|
Срок службы, лет |
1 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплект мер флуоресценции КМФ-ВМ |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Приспособление для вскрытия ампул |
- |
1 шт. |
|
Руководство по эксплуатации |
КВФШ.414924.003РЭ |
1 экз. |
|
Паспорт |
КВФШ. 414924.003ПС |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации КВФШ.414924.003 РЭ «Комплекты мер флуоресценции КМФ-БМ» п. 5.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3455 «Государственная поверочная схема для средств измерений массовой (молярной) доли и массовой (молярной) концентрации, а также флуоресценции компонентов в жидких и твердых веществах и материалах на основе спектральных методов»;
КВФШ.414924.003ТУ Комплекты мер флуоресценции КМФ-ВМ. Технические условия.
