Анализаторы контроля качества воды Аква МП (модификаций Аква МП-800.010, Аква МП-900.010)

Назначение

Анализаторы контроля качества воды Аква МП (модификаций Аква МП-800.010, Аква МП-900.010) (далее - анализаторы) предназначены для измерений температуры, удельной электрической проводимости (УЭП), рН, окислительно-восстановительного потенциала (ОВП), мутности и массовой концентрации растворенного в воде кислорода.

Описание

Принцип действия канала измерений температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой температуре.

Принцип действия канала измерений УЭП, солености и общего солесодержания (TDS) основан на функционировании при помощи технологии на 4 электродах: переменный ток постоянного напряжения устанавливается между парой первичных электродов, изготовленных из графита. Вторичные электроды, изготовленные из платины, позволяют регулировать напряжение, подаваемое на первичные электроды для отражения загрязнения электрода. Напряжение, измеряемое между первичными электродами, находится в зависимости от активного сопротивления, а, следовательно, от удельной электропроводности.

Принцип действия канала измерений pH и ОВП - потенциометрический.

Принцип действия канала измерений массовой концентрации растворенного в воде кислорода основан на оптическом методе, при котором растворенный кислород гасит интенсивность и продолжительность люминесценции.

Принцип действия канала измерений мутности основан на измерении интенсивности рассеивания света в воде. Интенсивность рассеянного излучения измеряется под углом 90 градусов от падающего луча света.

Модификации анализаторов отличаются габаритными размерами, количеством портов для одновременной работы датчиков. Предназначены для работы в промышленности и в природной воде.

Конструктивно анализаторы состоят из набора датчиков и вторичного преобразователя. Модификация Аква МП-800.010 в зависимости от исполнения имеет возможность подключения одного или двух датчиков. В модификации Аква МП-900.010 возможно одновременное подключение 4 датчиков в произвольном сочетании. Вторичный преобразователь автоматически распознает тип подключенного датчика. К анализаторам Аква МП-800.010 допускается подключение одновременно до 3 датчиков через хаб Аква МП-700.010. Анализаторы оснащены адаптерами связи: RS-485, USB, SDI-12.

Заводской номер анализатора наносится на маркировочную табличку типографским способом на заднюю или боковую поверхность вторичного преобразователя и состоит из арабских цифр и заглавных латинских букв. Конструкцией анализатора не предусмотрена возможность нанесения знака поверки.

Пломбирование анализаторов не предусмотрено.

Общий вид анализаторов представлен на рисунках 1 и 2, общий вид хаба - на рисунке 3. Общий вид маркировочной таблички с местом нанесения заводского номера и знака утверждения типа представлен на рисунке 4.

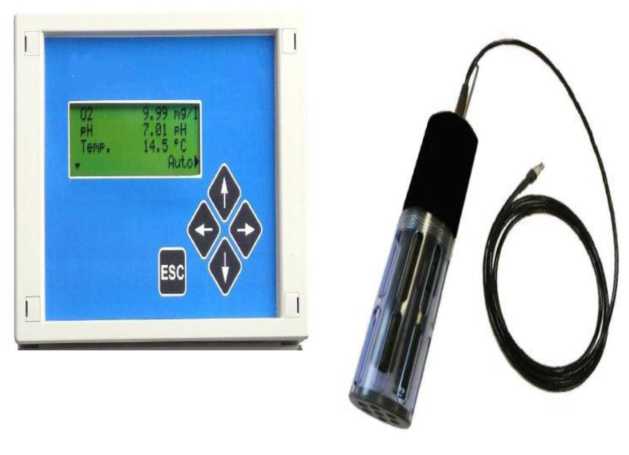

Рисунок 1 - Внешний вид вторичного преобразователя Аква МП-900.010

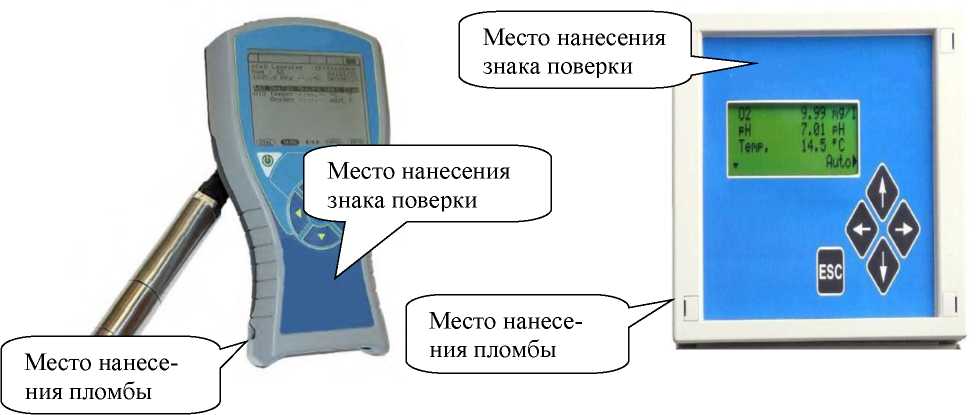

Рисунок 2 - Внешний вид вторичного преобразователя Аква МП-800.010

Рисунок 3 - Внешний вид хаба Аква МП-700.010

Рисунок 4 - Общий вид маркировочной таблички с местом нанесения заводского номера и знака утверждения типа

Программное обеспечение

Анализаторы Аква МП-800.010 имеют встроенное и автономное программное обеспечение (далее - ПО). Анализаторы Аква МП-900.010 имеют встроенное ПО. Встроенное ПО разработано для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее вторичного преобразователя. Автономное ПО разработано для хранения и просмотра измеренных данных на ПК.

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние ПО на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО

* «Х.Х» - метрологически незначимая часть, «Х» принимает значения от 0 до 9.

Технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на маркировочную табличку анализатора типографским способом и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в эксплуатационном документе ИКИМ.414221.006 РЭ «Анализаторы контроля качества воды Аква МП. Руководство по эксплуатации» (раздел 5 «Интерфейс пользователя»).

Нормативные документы

Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 2 февраля 2026 г. № 166

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147

Государственная поверочная схема для средств измерений показателя рН активности ионов водорода в водных растворах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324

ИКИМ.414221.006 ТУ «Анализаторы контроля качества воды Аква МП. Технические условия»
