Расходомеры-счётчики жидкости и газа OP-Vo-A (далее - расходомеры-счётчики) предназначены для измерений объёмного расхода (далее - расхода) и объёма жидкости и газа.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 79426-20 |
Наименование | Расходомеры-счётчики жидкости и газа |
Модель | OP-V0-A |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | 03.11.2025 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-Производственное предприятие "Импульс" (ООО НПП "Импульс"), г. Москва
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 27 |
Найдено поверителей | 4 |
Успешных поверок (СИ пригодно) | 27 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 22.12.2024 |
Поверители
Скачать
79426-20: Описание типа СИ | Скачать | 441.5 КБ | |
79426-20: Методика поверки КУНИ.407279.002МП | Скачать | 490.2 КБ |
Описание типа
Назначение
Расходомеры-счётчики жидкости и газа OP-Vo-A (далее - расходомеры-счётчики) предназначены для измерений объёмного расхода (далее - расхода) и объёма жидкости и газа.
Описание
Расходомеры-счётчики состоят из первичного преобразователя расхода (далее -первичный преобразователь, преобразователь) и измерительного прибора.
Первичный преобразователь расхода ролико-лопастного типа непосредственно воспринимает расход измеряемой среды и преобразует его во вращение вала, на котором закреплён излучатель из мягкой магнитной стати. Первичный преобразователь состоит из измерительной части, помешенной в капсулу с крышкой. В крышку капсулы вворачивается датчик Холла или индуктивный датчик.
С помощью этих датчиков, взаимодействующих с излучателем, закрепленным на роторе, вращение вала преобразуется в импульсный электрический сигнал (частота от 0 до 3000 Гц, скважность 2, амплитуда от 5 до 30 В, длительность фронтов не более 10 мкс). «Вес» импульса кратен объёму рабочей камеры первичного преобразователя и указывается в паспорте расходомера.
Измерительный прибор преобразует этот сигнал в цифровой код, производит обработку полученной информации и отображает результаты в физических единицах на цифровом индикаторе.
Выпускаются три модификации расходомеров -счётчиков OP-Vo—31, OP-Vo-C1 и OP—Vo—Tl, различающиеся пределами допускаемой основной относительной погрешности измерений расхода и объёма рабочей среды.
В качестве измерительного прибора используется МС-75 микропроцессорный двухканальный электронный прибор с цифровой индикацией измеряемых параметров, имеющий интерфейс для передачи информации на устройства верхнего уровня. В соответствии с заказом расходомеры-счётчики могут комплектоваться в качестве измерительных приборов:
- цифровыми измерительными многофункциональными приборами модели N30O,
регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 60548-15;
- частотомерами-счётчиками импульсов модульными модели NI 6612,
регистрационный номер 59749-15.
Технические и функциональные характеристики расходомеров-счётчиков отражаются в буквенно-цифровом коде при заказе и в документации другой продукции, в которой они могут быть применены, расшифровка буквенно-цифрового кода приведена в таблице 1:
OP-Vo-A Х1-Х2-Х3-Х3
Таблица 1 - Расшифровка буквенно-цифрового кода заказа счётчиков
Место в обозначении кода |
Наименование характеристики |
Значение характеристики |
1 |
2 |
3 |
Vo |
Объём рабочей камеры |
2 — 2 см3 40 — 40 см3 |
100 - 100 см3 400 - 400 см3 1000 - 1000 см3 | ||
Продолжение таблицы | ||
1 |
2 |
3 |
А |
Модификация |
Э1 С1 Т1 |
Х1 |
Рабочая среда |
Ж - жидкость Г - газ |
Х2 |
Максимальное рабочее давление |
0,6 - 0,6 МПа 1,0 - 1,0 МПа 1,6 - 1,6 МПа 50 - 50 МПа |
Хз |
Цена импульса выходного сигнала |
от 0,02 до 1000 мл/имп |
Х4 |
Комплектация вторичным электронным прибором |
0 - нет 1 - МС-75 2 - N30O 3 -NI 6612 |
Пример обозначения при заказе:
«Расходомеры-счётчики жидкости и газа ОР-40-С1-Ж-1,0-10-1, КУНИ.407279.002ТУ»
(Расходомер-счётчик жидкости и газа ОР с объёмом рабочей камеры 40 см3, модификации С1,
измеряемая среда - жидкость, максимальное рабочее давление измеряемой среды - 1,0 МПа, цена импульса выходного сигнала расходомера - 10 миллилитров на импульс, укомплектован вторичным электронным прибором МС-75 по КУНИ.407279.002ТУ).
Обший вид расходомеров-счётчиков показан на рисунках 1 - 5.
Для зашиты расходомера от несанкционированного доступа в местах, указанных на
рисунках 6 и 7, размешают пломбы.

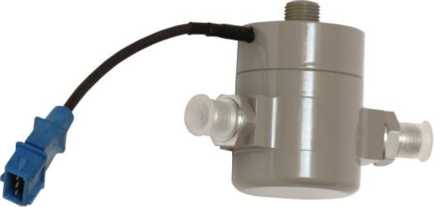

Рисунок 1 - Фотография общего вида первичного преобразователя расхода
ОР-2-С1, ОР-2-Т1, DN 6
Рисунок 2 - Фотография общего вида первичного преобразователя расхода
ОР-40-С1, ОР-40-Т1, DN 20

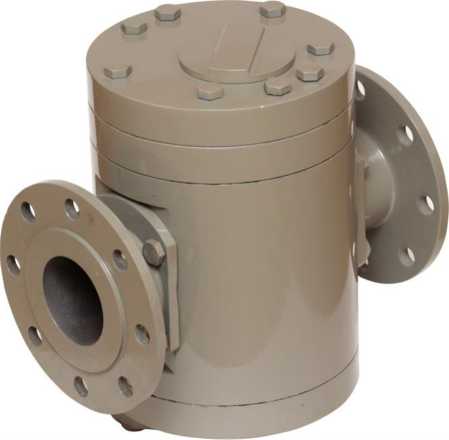

Рисунок 3 - Фотография общего вида первичного преобразователя расхода
ОР-1000-С1 и ОР-1000-Т1, DN 100

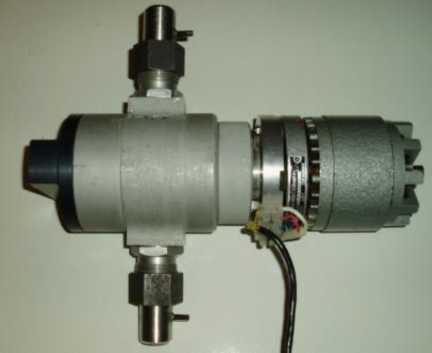

Рисунок 4 - Фотография общего вида первичного преобразователя расхода ОР-40-Э1, DN 20

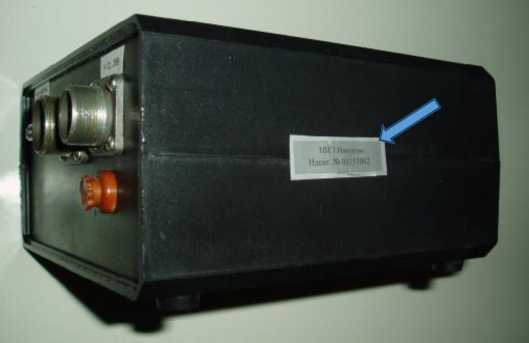

Рисунок 5 - Место пломбировки электронного прибора MC-75

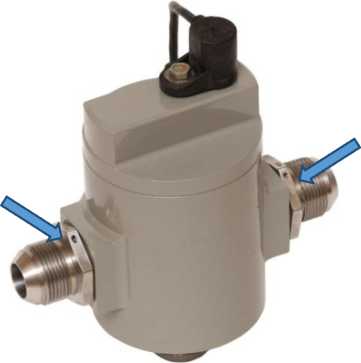

Рисунок 6 - Места пломбировки первичных преобразователей
Рисунок 7 - Места пломбировки первичных преобразователей
ОР-400\1000-Э1, Т1
ОР-2\40\100-Э1, Т1
Программное обеспечение
Измерительные приборы МС-75, входящие в состав расходомеров-счётчиков, имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при выпуске из производства.
Нормирование метрологических характеристик расходомеров-счётчиков проведено с учетом влияния ПО МС-75.
Специальные средства защиты от преднамеренных изменений не используются.
Уровень защиты ПО «MS-75» и измерительной информации от преднамеренных и непреднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО МС-75
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MS-75 |
Номер версии (идентификационный номер), не ниже |
1.00 |
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
Наименования характеристик |
Значения характеристик | ||||
1 |
2 |
3 |
4 |
5 |
6 |
Объем измерительной камеры, Vo, см3 |
2 |
40 |
100 |
400 |
1000 |
Наименьший объём рабочей среды, измеряемый расходомером, дмз |
0,2 |
0,4 |
1,0 |
4,0 |
10,0 |
Минимальный расход газа, qmin, дмз/мин - модификация OP-Vo-31 |
0,16 |
0,2 |
0,5 |
2,0 |
5,0 |
- модификация OP-Vo-Cl |
0,5 |
1,0 |
5,0 |
20,0 |
30,0 |
- модификация OP-Vo-Tl |
1,0 |
2,0 |
10,0 |
30,0 |
40,0 |
Переходный расход газа, qt, дмЗ/мин - модификация OP-Vo-31 |
- |
8,3 |
8,9 |
9,5 |
10,0 |
Максимальный расход газа, qmax, дмз/мин |
10 |
100 |
300 |
800 |
3000 |
Пределы допускаемой основной относительной погрешности измерений расхода и объёма газа модификации ОР-Уо-Э1, %: - при расходе газа от qmin до qt включительно |
- |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
- при расходе газа свыше qt до qmax включительно |
- |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
1 |
2 |
3 |
4 |
5 |
6 |
Пределы допускаемой основной относительной | |||||
погрешности измерений расхода и объёма газа, %: - модификация OP-Vo-Э! |
±1,0 |
- |
- |
- |
- |
- модификация OP-Vo-C1 |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
- модификация OP-Vo-T1 |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
Нижний предел измерений расхода жидкости, gmin, дм3/мин - модификация OP-Vo-Э'! |
0,06 |
0,12 |
1,25 |
3,0 |
4,5 |
- модификация OP-Vo-C1 |
0,3 |
0,6 |
3,0 |
6,0 |
9,0 |
- модификация OP-Vo-T1 |
2,0 |
4,0 |
6,0 |
8,0 |
10,0 |
Верхний предел измерений расхода жидкости, gmax , дм3/мин |
10 |
100 |
300 |
800 |
3000 |
Пределы допускаемой основной относительной погрешности измерений расхода и объёма жидкости, %: - модификация OP-Vo-Э'! |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
- модификация OP-Vo-C1 |
±0,25 |
±0,2 |
±0,2 |
±0,2 |
±0,2 |
- модификация OP-Vo-T1 |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
Диапазон кинематической | |||||
вязкости измеряемой |
от 0,1 до 2000 | ||||
жидкости, сСт | |||||
Диапазон температуры рабочей среды, °С |
от минус 40 до плюс 90 | ||||
Пределы допускаемой дополнительной | |||||
погрешности от изменения температуры измеряемой среды, %/10 °С. |
±0,066 | ||||
Рабочее давление Рраб, МПа: - исполнение обычное |
1,6 |
1,6 |
1,0 |
0,6 |
0,6 |
- исполнение специальное |
50,0 |
50,0 |
- |
- |
- |
Таблица 4 - Технические характеристики
Наименования характеристик |
Значения характеристик | ||||
1 |
2 |
3 |
4 |
5 |
6 |
Диаметр условного прохода преобразователя расхода, мм |
6 |
20 |
25 |
50 |
100 |
Цена импульса выходного сигнала расходомера, миллилитров на импульс, max/min |
2/0,02 |
40/0,04 |
100/1 |
400/4 |
1000/10 |
1 |
2 |
3 |
4 |
5 |
6 |
Габаритные размеры первичного преобразователя расхода, мм, не более - модификация ОР-Уо-Э1 - модификация OP-Vo-C1 - модификация OP-Vo-T1 |
180 х 78 х 117 120 х 78 х 117 120 х 78 х 117 |
300 х 92 х 152 175 х 92 х 152 175 х 92 х 152 |
410 х 125 х 177 213 х 125 х 177 213 х 125 х 177 |
520 х 180 х 215 270 х 180 х 215 270 х 180 х 215 |
675 х 225 х 260 375 х 225 х 260 375 х 225 х 260 |
Масса первичного преобразователя, кг, не более: - модификация ОР-Уо-Э1 - модификация OP-Vo-C1 - модификация ОР-Vo-TI |
1,2 0,6 0,6 |
5,5 3,0 3,0 |
21 10 10 |
32 15 15 |
45 24 24 |
Потеря давления при максимальном расходе газа, Па, не более: - модификация ОР-Уо-Э1 - модификация OP-Vo-C1 - модификация ОР-Vo-TI |
100 1000 1500 | ||||
Потеря давления при максимальном расходе жидкости, Па, не более: - модификация ОР-Уо-Э1 - модификация OP-Vo-C1 - модификация ОР-Vo-TI |
100 2000 2500 | ||||
Напряжение электропитания постоянного тока, B |
от 5 до 24 | ||||
Потребляемая мощность, Вт, не более |
0,3 | ||||
Диапазон температуры окружающего воздуха, °С |
от -40 до +80 | ||||
Относительная влажность воздуха при температуре 35 °C, %, не более |
80 | ||||
Атмосферное давление, кПа |
от 84 до 106,7 | ||||
Габаритные размеры измерительного прибора MC—75, мм, не более |
90 х 180 х 155 | ||||
Масса измерительного прибора MC-75, кг, не более |
0,450 | ||||
Средняя наработка на отказ, ч: - для модификаций OP-Vo-Cl, OP-Vo-Tl - для модификации ОР-Уо-Э1 |
55 000 18 000 |
1 |
2 |
3 |
4 |
5 |
6 |
Средний срок службы, лет - для модификаций OP-Vo-C1, OP-Vo-T1 - для модификации ОРА'о-Э1 |
15 10 | ||||
Степень защиты корпуса первичного преобразователя расхода по ГОСТ 142542015 |
IP68 | ||||
Исполнение измерительного прибора МС-75 по защищённости от воздействия окружающей среды по ГОСТ Р 52931-2008 |
обыкновенное |
Знак утверждения типа
наносится типографским способом в центре титульного листа руководства по эксплуатации и паспорта, а также на лицевую панель вторичного прибора (счётного устройства) и корпус первичного преобразователя расхода методом наклейки.
Комплектность
в соответствии с таблицей 5.
Таблица 5 - Комплектность расходомеров
Наименование |
Обозначение |
Количество |
Расходомер-счётчик жидкости и газа |
ОР-Vo-A* |
1 шт. |
Руководство по эксплуатации |
КУНИ.407279.001РЭ |
1 экз. |
Паспорт |
КУНИ.407279.001ПС* КУНИ.407279.002ПС* КУНИ.407279.003ПС* |
1 экз. |
Методика поверки |
КУНИ.407279.002МП** |
1 экз. |
Комплект монтажных частей и принадлежностей * |
- |
1 компл. |
* Модификация расходомера, его комплектация, паспорт и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку. * * По заказу |
Поверка
осуществляется по документу КУНИ.407279.002МП «ГСИ. Расходомеры-счётчики жидкости и газа ОР-Vo-A. Методика поверки», утверждённому ЗАО КИП «МЦЭ» 30.04.2020.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГПС (часть 1 или часть 2), утверждённой приказом Росстандарта от 07.02.2018 № 256:
- с доверительными границами суммарной погрешности единиц массового и объёмного расходов жидкости не более ± 0,06 % при поверке расходомеров-счётчиков жидкости модификации ОР- Уо-Э1 и ОР-Vo-CI с пределами допускаемой основной относительной погрешности измерений расхода и объёма жидкости ±0,1 % и ±0,2 %;
- с доверительными границами суммарной погрешности единиц массового и объёмного расходов жидкости не превышающими 1/3 пределов допускаемой основной относительной погрешности измерений расхода и объёма жидкости поверяемых расходомеров-счётчиков жидкости при поверке расходомеров-счётчиков жидкости модификации ОР- Vo-T1;
- рабочий эталон 1-го разряда по ГПС, утверждённой приказом Росстандарта от 29.12.2018 № 2825 с доверительными границами суммарной погрешности единиц массового и объёмного расходов газа не превышающими 1/2,5 пределов допускаемой основной относительной погрешности измерений расхода и объёма газа поверяемых расходомеров-счётчиков газа.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых расходомеров-счётчиков жидкости и газа с требуемой точностью.
Знак поверки наносится на корпус расходомера-счётчика или в бланк свидетельства о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Приказ Росстандарта от 29.12.2018 № 2825 Об утверждении Государственной
поверочной схемы для средств измерений объёмного и массового расходов газа
КУНИ.407279.002ТУ Расходомеры-счётчики жидкости и газа ОР-Vo-A. Технические условия
