Антенны измерительные пирамидальные рупорные П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6

Назначение

Антенны измерительные пирамидальные рупорные П6-139/1, П6-139/1М, П6-139/2, П6- 139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6 (далее - антенны П6-139/х)

предназначены для преобразования плотности потока энергии электромагнитного поля в высокочастотную мощность и в комплекте с измерительными приёмными устройствами (селективным микровольтметром, анализатором спектра) - для измерения плотности потока энергии электромагнитного поля, параметров антенных устройств, а в комплекте с генераторами сигналов - для возбуждения электромагнитного поля с заданной плотностью потока энергии.

Описание

Принцип действия антенн П6-139/х основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.

Антенны П6-139/х состоят из рупора, имеющего форму усечённой пирамиды с прямоугольным основанием и вершиной, и коаксиально-волноводного перехода.

Антенны П6-139/х отличаются друг от друга диапазоном рабочих частот, типом присоединительных фланцев рупоров (типом волноводного входа) и типом соединителей коаксиально-волноводных переходов.

Рупора имеют присоединительные фланцы стандарта WR по ГОСТ РВ 51914-2002:

- для антенн П6-139/1, П6-139/1М - WR-187 (сечение 47,55x22,15 мм);

- для антенн П6-139/2, П6-139/2М - WR-137 (сечение 34,85x15,799 мм);

- для антенн П6-139/3, П6-139/3М - WR-90 (сечение 22,86x10,16 мм);

- для антенн П6-139/4 - WR-62 (сечение 15,799x7,899 мм);

- для антенны П6-139/5 - WR-42 (сечение 10,668x4,318 мм);

- для антенны П6-139/6 - WR-28 (сечение 7,112x3,556 мм).

К присоединительному фланцу пирамидального рупора присоединен коаксиальноволноводный переход с соединителями следующих типов:

- соединитель SMA типа для антенн П6-139/1, П6-139/2, П6-139/3, П6-139/4;

- соединитель N типа для антенн П6-139/1М, П6-139/2М, П6-139/3М;

- соединитель K типа для П6-139/5, П6-139/6.

Общий вид антенн П6-139/х, места нанесения знака утверждения типа и заводского номера представлены на рисунках 1 - 5.

От несанкционированного доступа антенны П6-139/х защищены пломбированием и лакокрасочным покрытием. Схемы пломбировки антенн П6-139/х от несанкционированного доступа представлены на рисунках 1 - 5.

Заводской номер наносится на корпус антенн на металлический ярлык методом лазерной гравировки. Формат нанесения заводского номера буквенно-цифровой.

Нанесение знака поверки на средство измерений не предусмотрено.

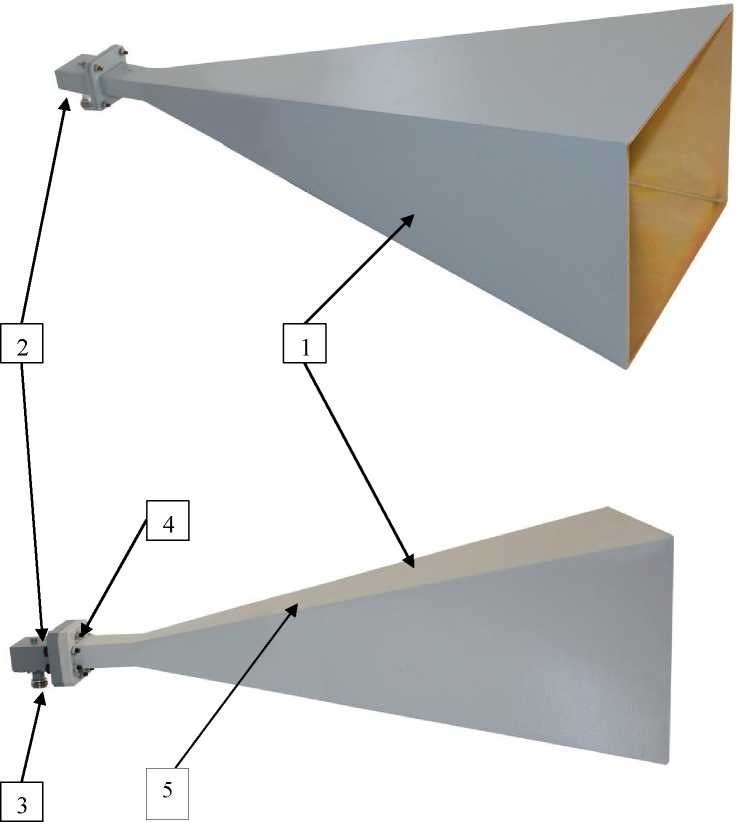

1 - рупор

2 - коаксиально-волноводный переход

3 - соединитель SMA типа

4 - место пломбирования от несанкционированного доступа

5 - место нанесения знака утверждения типа и заводского номера

Рисунок 1 - Общий вид антенн П6-139/1, П6-139/2, П6-139/3

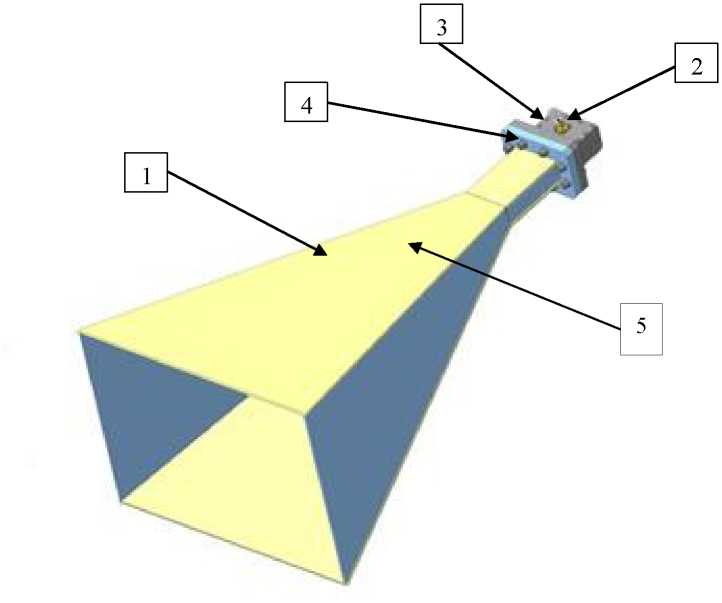

1 - рупор

2 - коаксиально-волноводный переход

3 - соединитель N типа

4 - место пломбирования от несанкционированного доступа

5 - место нанесения знака утверждения типа и заводского номера

Рисунок 2 - Общий вид антенн П6-139/1М, П6-139/2М, П6-139/3М

2 - коаксиально-волноводный переход

3 - соединитель SMA типа

4 - место пломбирования от несанкционированного доступа

5 - место нанесения знака утверждения типа и заводского номера

Рисунок 3 - Общий вид антенн П6-139/4

4

5

1

2

3

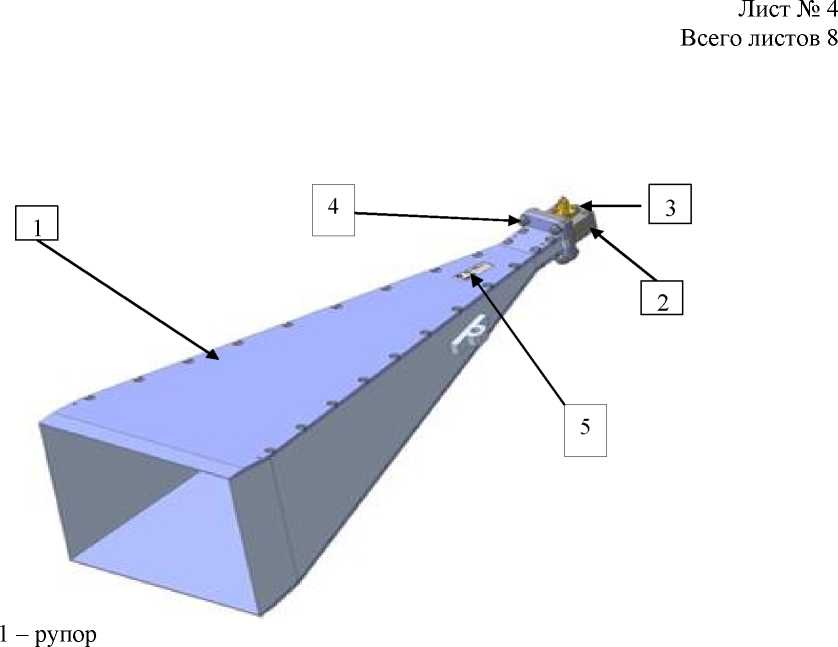

1 - рупор

2 - коаксиально-волноводный переход

3 - соединитель K типа

4 - место пломбирования от несанкционированного доступа

5 - место нанесения знака утверждения типа и заводского номера

Рисунок 4 - Общий вид антенн П6-139/5

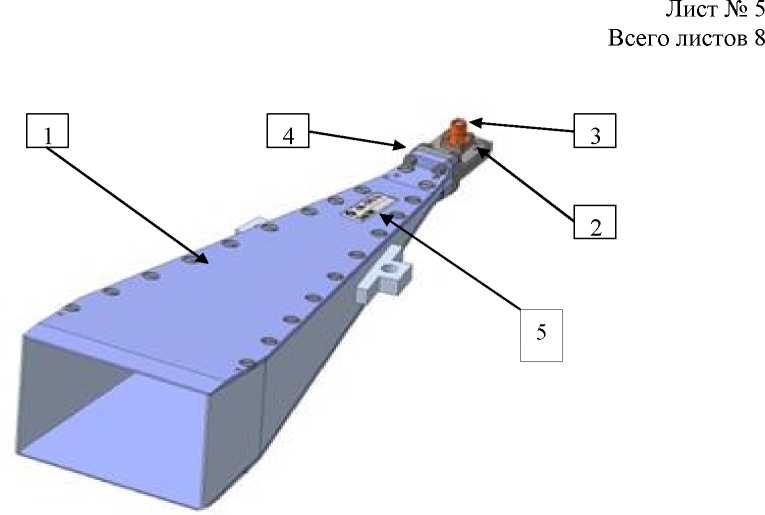

1 - рупор

2 - коаксиально-волноводный переход

3 - соединитель K типа

4 - место пломбирования от несанкционированного доступа

5 - место нанесения знака утверждения типа и заводского номера

Рисунок 5 - Общий вид антенн П6-139/6

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист эксплуатационной документации П6-139/х типографским способом и на внешнюю поверхность антенны П6-139/х в виде шильдика.

Комплектность

Таблица 3 - Комплектность антенн П6-139/х

Сведения о методах измерений

приведены в разделе 5 «Подготовка антенны к использованию» документа КНПР.464316.024 РЭ

«Антенны измерительные пирамидальные рупорные П6-139/1, П6-139/1М. Руководство по эксплуатации»; в разделе 5 «Подготовка антенны к использованию» документа КНПР.464316.023 РЭ «Антенны измерительные пирамидальные рупорные П6-139/2, П6-139/2М. Руководство по эксплуатации»; в разделе 5 «Подготовка антенны к использованию» документа КНПР.464316.019 РЭ «Антенны измерительные пирамидальные рупорные П6-139/3, П6-139/3М. Руководство по эксплуатации»; в разделе 5 «Подготовка антенны к использованию» документа КНПР.464316.020 РЭ

«Антенна измерительная пирамидальная рупорная П6-139/4. Руководство по эксплуатации»; в разделе 5 «Подготовка антенны к использованию» документа КНПР.464316.021 РЭ «Антенна измерительная пирамидальная рупорная П6-139/5. Руководство по эксплуатации»; в разделе 5 «Подготовка антенны к использованию» документа КНПР.464316.022 РЭ «Антенна измерительная пирамидальная рупорная П6-139/6. Руководство по эксплуатации».

Нормативные документы

ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц;

Антенны измерительные пирамидальные рупорные П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6. Технические условия КНПР.464316.024 ТУ.
