Усилители измерительные многоканальные TSG-S
| Номер в ГРСИ РФ: | 79484-20 |
|---|---|
| Производитель / заявитель: | ООО НТП "Горизонт", г. Москва |
Усилители измерительные многоканальные TSG-S (далее по тексту - усилители) предназначены для многоканальных измерений напряжения и силы постоянного тока, электрических сигналов от датчиков различных физических величин и передачи измеренных сигналов по цифровым интерфейсам в компьютерные системы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79484-20 |
| Наименование | Усилители измерительные многоканальные |
| Модель | TSG-S |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 02.11.2025 |
Производитель / Заявитель
Общество с ограниченной ответственностью "НТП "Горизонт" (ООО "НТП "Горизонт"), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 3 года |
| Зарегистрировано поверок | 379 |
| Найдено поверителей | 4 |
| Успешных поверок (СИ пригодно) | 379 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 79484-20: Описание типа СИ | Скачать | 629.1 КБ | |
| 79484-20: Методика поверки МП-ТМС-030/20 | Скачать | 4.6 MБ |
Описание типа
Назначение
Усилители измерительные многоканальные TSG-S (далее по тексту - усилители) предназначены для многоканальных измерений напряжения и силы постоянного тока, электрических сигналов от датчиков различных физических величин и передачи измеренных сигналов по цифровым интерфейсам в компьютерные системы.
Описание
Принцип действия усилителей основан на аналого-цифровом преобразовании входных электрических сигналов от первичных измерительных преобразователей (далее - ИП), тензометрических, термоэлектрических, струнных датчиков, термометров сопротивления, датчиков выходными сигналами силы и напряжения постоянного тока и дальнейшей их передаче на персональный компьютер по интерфейсу RS-485, USB или Bluetooth.
Усилитель конструктивно выполнен в виде базового модуля, на панели которого располагаются соединительные разъемы, и сменных усилительных модулей. Сменные модули выполнены в виде печатных плат, подключаемых к каналам базового модуля усилителя.
Сменные модули M10V предназначены для измерений напряжения постоянного тока в диапазоне ±10 В.
Сменные модули M1V предназначены для измерений напряжения постоянного тока в диапазоне ±1 В и измерений сигналов термоэлектрических преобразователей.
Сменные модули M20mA предназначены для измерений силы постоянного тока.
Сменные модули MPt предназначены для измерений сигналов термометров сопротивления.
Измерение коэффициента преобразования тензорезисторов и частоты колебаний струнных датчиков производится базовым модулем усилителя.
Управление усилителями осуществляется при помощи персонального компьютера через интерфейсы RS-485, USB или Bluetooth.
Усилители выпускаются в нескольких модификациях, различающихся конструкцией корпуса и количеством измерительных каналов.
Структура обозначения модификаций: TSG-S0X-YY(B), где X - бескорпусное исполнение (0), корпусное исполнение (1); исполнение в ударопрочном кейсе (2); YY - количество измерительных каналов (от 2 до 32); B - наличие передачи данных по интерфейсу Bluetooth.
Бескорпусное исполнение и корпусное исполнение усилителей может оснащаться защитной оболочкой TSG-S-Shelter. Защитная оболочка TSG-S-Shelter конструктивна выполнена в виде герметичного корпуса, в котором установлены гермовводы.
Общий внешний вид усилителей и сменных модулей представлен на рисунках 1 - 6.

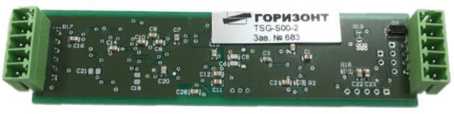

Рисунок 1 - Общий вид усилителей измерительных многоканальных TSG-S00-02
Рисунок 2 - Общий вид сменных модулей

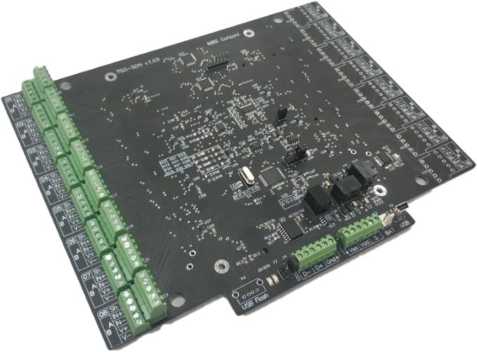

Рисунок 3 - Общий вид усилителей измерительных многоканальных TSG-S00-16

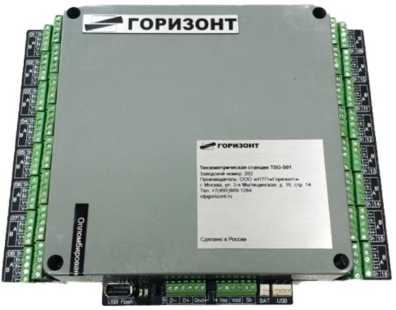

Рисунок 4 - Общий вид усилителей измерительных многоканальных TSG-S01-32
Рисунок 5 - Общий вид усилителей измерительных многоканальных TSG-S01-2

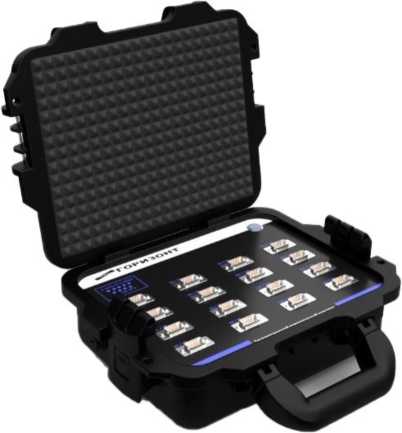

Рисунок 6 - Общий вид усилителей измерительных многоканальных TSG-S02-32
Программное обеспечение
Метрологически значимая часть программного обеспечения (далее - ПО) состоит из встроенного и внешнего. Встроенное ПО заносится в программируемое постоянное запоминающее устройство преобразователей предприятием-изготовителем и недоступна в процессе эксплуатации.
Внешнее ПО, устанавливается на ПК и предназначено для настройки усилителей и получения результатов измерений.
Идентификационные данные встроенного программного обеспечения усилителей представлены в таблице 1. Идентификационные данные внешнего программного обеспечения усилителей представлены в таблице 2.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО), не ниже |
3.2.14 |
|
Цифровой идентификатор ПО |
отсутствует |
|
Алгоритм вычисления цифрового идентификатора ПО |
отсутствует |
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Измерительный комплекс TSG-S» |
|
Номер версии (идентификационный номер ПО), не ниже |
2.14 |
|
Цифровой идентификатор ПО |
отсутствует |
|
Алгоритм вычисления цифрового идентификатора ПО |
отсутствует |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014
Технические характеристики
Таблица 3 - Метрологические характеристики усилителей
|
Наименование характеристики |
Значение |
|
Диапазоны измерений коэффициента преобразования, мВ/В |
±5, ±10 |
|
Пределы допускаемой приведенной погрешности измерений коэффициента преобразования, % от диапазона |
±0,05 |
|
Диапазон измерений частоты колебаний (для струнных датчиков), Гц |
от 200 до 8000 |
|
Пределы допускаемой относительной погрешности измерений частоты колебаний |
±5-10-5 |
Таблица 4 - Метрологические характеристики усилителей с модулями M10V
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжений постоянного тока, В |
±10 |
|
Пределы допускаемой приведенной погрешности измерений напряжений постоянного тока, % от диапазона |
±0,05 |
Таблица 5 - Метрологические характеристики усилителей с модулями M1V
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжений постоянного тока, В |
±1 |
|
Пределы допускаемой приведенной погрешности измерений напряжений постоянного тока, % от диапазона |
±0,05 |
|
Диапазон измерений сигналов термоэлектрических преобразователей с НСХ J, T, E, K, N, L по ГОСТ Р 8.585-2001, °С |
от -100 до +100 |
|
Пределы допускаемой абсолютной погрешности измерений сигналов термоэлектрических преобразователей с НСХ J, T, E, K, N, L по ГОСТ Р 8.585-2001, °С |
±1 |
Таблица 6 - Метрологические характеристики усилителей с модулями M20mA
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного тока, мА: |
от 0 до 20 |
|
Пределы допускаемой приведенной погрешности измерений силы постоянного тока, % от диапазона |
±0,05 |
Таблица 7 - Метрологические характеристики усилителей с модулями MPt
|
Наименование характеристики |
Значение |
|
Диапазон измерений сигналов термометров сопротивления с НСХ Pt 100, Pt 1000, °С |
от -100 до +100 |
|
Пределы допускаемой абсолютной погрешности измерений сигналов термометров сопротивления с НСХ Pt100, °С |
±0,3 |
|
Пределы допускаемой абсолютной погрешности измерений сигналов термометров сопротивления с НСХ Pt1000, °С |
±1 |
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
2, 8, 16, 32 |
|
Схемы включения тензорезисторов: - для модификаций TSG-S00-8, TSG-S00-16, TSG-S00-32, TSG-S01-8, TSG-S01-16, TSG-S01-32, TSG-S02-8, TSG-S02-16, TSG-S02-32, TSG-S01-8B, TSG-S01-16B, TSG-S01-32B, TSG-S02-8B, TSG-S02-16B, TSG-S02-32B - для модификаций TSG-S00-2, TSG-S01-2 |
мост, полумост, четвертьмост мост, полумост |
|
Номинальное сопротивление тензорезистивных преобразователей, включенных по схеме четвертьмост, Ом |
100, 120, 200, 350 |
|
Номинальное сопротивление тензорезистивных преобразователей, включенных по схемам мост и полумост, Ом |
от 50 до 1000 |
|
Номинальное входное сопротивление усилителей со сменными модулями: - M10V, кОм - M1V, МОм - M20mA, Ом |
11 1 550 |
|
Номинальный измерительный ток усилителей с модулями MPt, мА |
0,3 |
|
Напряжение питания тензорезисторов, В |
от 2 до 3 |
|
Внешние интерфейсы - для модификаций TSG-S00-2, TSG-S01-2, TSG-S00-8, TSG-S00-16, TSG-S00-32 - для модификаций TSG-S01-8, TSG-S01-16, TSG-S01-32 - для модификаций TSG-S01-8B, TSG-S01-16B, TSG-S01-32B TSG-S02-8B, TSG-S02-16B, TSG-S02-32B |
RS-485 RS-485, USB RS-485, USB, Bluetooth |
|
Условия измерений: -температура окружающей среды -относительная влажность воздуха (без конденсации), % не более |
от -50 до +65 95 |
|
Напряжение питания, В - для модификаций TSG-S00-XX, TSG-S01-XX, TSG-S02-XX - для модификаций TSG-S01-XX, TSG-S02-XX, TSG-S01-XXB, TSG-S01-XXB - через клемму RS485 - через разъем USB |
от 7 до 28 от 7 до 28 от 4,5 до 5,5 |
|
Потребляемая мощность, Вт, не более |
1,2 |
Продолжение таблицы 8
|
Габаритные размеры (длина х ширина х высота), мм, не более | |
|
- для модельного ряда TSG-S02-XX |
300х120х255 |
|
- для модельного ряда TSG-S01-XX |
160х160х60 |
|
- для модельного ряда TSG-S00-XX |
160х160х10 |
|
Масса, кг, не более | |
|
- для модельного ряда TSG-S02-XX |
2 |
|
- для модельного ряда TSG-S01-XX |
0,4 |
|
- для модельного ряда TSG-S00-XX |
0,2 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Усилитель измерительный TSG-S |
В зависимости от модификации |
1 шт. |
|
Сменные модули |
M10V; M1V; M20mA; MPt |
по заказу |
|
Программное обеспечение на электронном носителе |
«Измерительный комплекс TSG-S» |
1 шт. |
|
Руководство по эксплуатации |
МПГТ 411618.021 РЭ |
1 экз. на партию |
|
Паспорт |
МПГТ 411618.021 ПС |
1 экз. |
|
Методика поверки |
МП-ТМС-030/20 |
1 экз. |
|
Блок питания 5В |
- |
1 шт. |
|
Кабель USB |
- |
1 шт. |
Поверка
осуществляется по документу МП-ТМС-030/20 «ГСИ. Усилители измерительные многоканальные TSG-S. Методика поверки», утверждённому ООО «ТМС РУС» «21» февраля 2020 г.
Основные средства поверки приведены в таблице 10.
Таблица 10 - Основные средства поверки
|
№ |
Наименование |
Регистрационный номер в Федеральном информационном фонде |
|
1 |
Калибратор многофункциональный CALIBRO 142 |
39949-15 |
|
2 |
Калибратор K148 |
41772-09 |
|
3 |
Калибратор-измеритель унифицированных сигналов прецизионный ЭЛЕМЕР-ИКСУ-2012 |
56318-14 |
|
4 |
Генератор сигналов произвольной формы DG4102 |
56012-13 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ТУ МПГТ 411618.021ТУ. Технические условия. Усилители измерительные многоканальные TSG-S
