Устройства для измерений углов установки колес автомобилей DWA1000, DWA1000 LIGHT, DWA1000 TRUCK, DWA1000 TRUCK LIGHT, DWA1100, DWA1100 LIGHT, DWA1100 HYBRID, DWA1100 HYBRID LIGHT, DWA1100 TRUCK, DWA1100 TRUCK LIGHT, DWA1500, DWA1500 LIGHT
| Номер в ГРСИ РФ: | 79510-20 |
|---|---|
| Производитель / заявитель: | Фирма "CEMB S.p.A.", Италия |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала ПАО «РусГидро» - «Каскад Кубанских ГЭС», КРУН - 6 кВ ГЭС - 2, ГЭС - 3 (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79510-20 |
| Наименование | Устройства для измерений углов установки колес автомобилей |
| Модель | DWA1000, DWA1000 LIGHT, DWA1000 TRUCK, DWA1000 TRUCK LIGHT, DWA1100, DWA1100 LIGHT, DWA1100 HYBRID, DWA1100 HYBRID LIGHT, DWA1100 TRUCK, DWA1100 TRUCK LIGHT, DWA1500, DWA1500 LIGHT |
| Страна-производитель | ИТАЛИЯ |
| Срок свидетельства (Или заводской номер) | 06.11.2025 |
Производитель / Заявитель
"CEMB S.p.A.", Италия
ИТАЛИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 79510-20: Описание типа СИ | Скачать | 124.6 КБ | |
| 79510-20: Методика поверки МП АПМ 64-19 | Скачать | 4.3 MБ |
Описание типа
Назначение
Устройства для измерений углов установки колес автомобилей DWA1000, DWA1000 LIGHT, DWA1000 TRUCK, DWA1000 TRUCK LIGHT, DWA1100, DWA1100 LIGHT, DWA1100 HYBRID, DWA1100 HYBRID LIGHT, DWA1100 TRUCK, DWA1100 TRUCK LIGHT, DWA1500, DWA1500 LIGHT (далее - устройства) предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.
Устройства обеспечивают измерение следующих параметров:
- углов развала колес;
- углов индивидуального схождения колес.
Описание
Действие устройств основано на измерении угловых параметров, определяющих положение колес автомобилей, которые считываются измерительными блоками, состоящими из датчиков и приспособлений, с помощью которых происходит фиксация на колесах автомобиля.
Процесс измерений осуществляется путем обработки измерительной информации, получаемой от датчиков, установленных на колесах автомобиля.
Управление процессом измерений, обработка и выдача результатов измерений проводится с помощью стандартного персонального компьютера, размещенного в приборной стойке.
В память персонального компьютера устройств заложена база данных на большое количество моделей автомобилей. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.
Устройства обеспечивают одновременный контроль углового положения в пространстве всех четырех колес автомобиля.
В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам.
Устройства конструктивно состоят из передвижной приборной стойки (входит в комплект устройств DWA1000, DWA1000 TRUCK, DWA1100, DWA1100 TRUCK, DWA1500, DWA1100 HYBRID), и четырех датчиков.
Устройства выпускаются в двенадцати модификациях: DWA1000, DWA1000 TRUCK, DWA1000 LIGHT, DWA1100, DWA1100 TRUCK, DWA1100 TRUCK LIGHT, DWA1100
HYBRID, DWA1100 HYBRID LIGHT, которые отличаются входящим в комплект датчиком, габаритными размерами, массой и исполнением приборной стойки.
Общий вид устройств представлен на рисунках 1 - 3.
Общий вид маркировочной таблички устройств представлен на рисунке 5

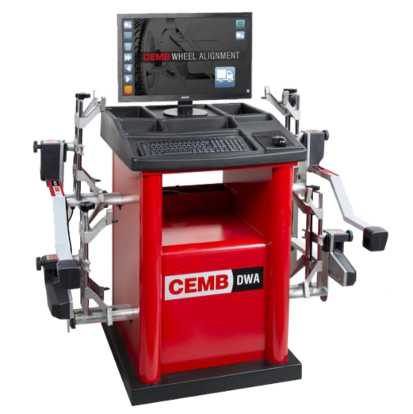

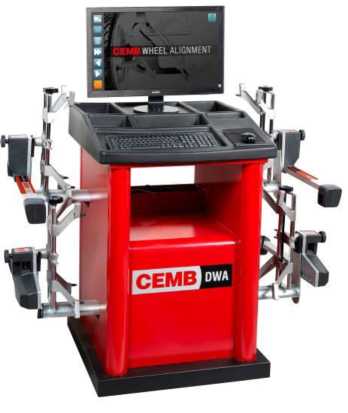

Рисунок 1 - Общий вид устройств для измерений углов установки колес автомобилей DWA1000, DWA1500

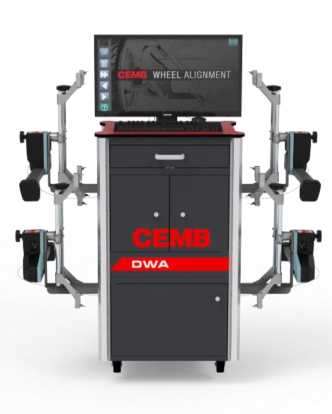

Рисунок 2 - Общий вид устройств для измерений углов установки колес автомобилей DWA1000 TRUCK

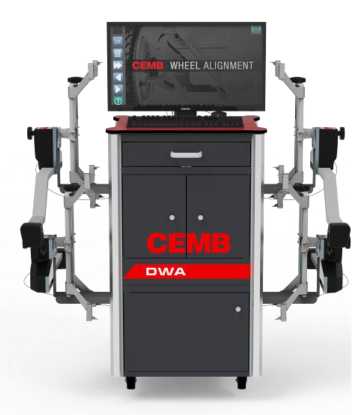

Рисунок 3 - Общий вид устройств для измерений углов установки колес автомобилей DWA1100

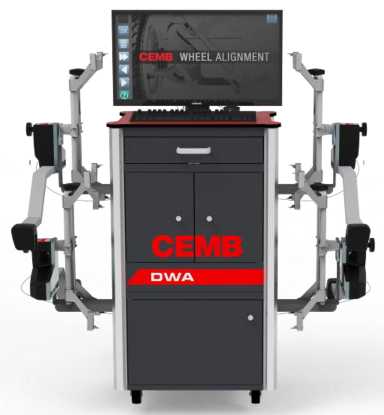

Рисунок 4 - Общий вид устройств для измерений углов установки колес автомобилей DWA1100 TRUCK
Рисунок 5 - Общий вид устройств для измерений углов установки колес автомобилей DWA1100 HYBRID
Рисунок 2 - Общий вид датчиков для легковых автотранспортных средств устройств для измерений углов установки колес автомобилей DWA1000, DWA1100 DWA1000 LIGHT, DWA1100 LIGHT, DWA1100 HYBRID LIGHT, DWA1500 LIGHT

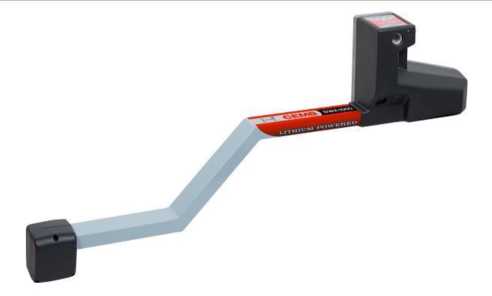

Рисунок 4 - Общий вид датчиков для грузовых автотранспортных средств устройств для измерений углов установки колес автомобилей DWA1000 TRUCK, DWA1000 TRUCK LIGHT, DWA1100 TRUCK LIGHT, DWA1100 TRUCK, DWA1100 HYBRID, DWA1100 HYBRID LIGHT, DWA1500, DWA1500 LIGHT
Рисунок 7 - Общий вид маркировочной таблички устройств для измерений углов установки колес автомобилей
Пломбирование устройств для измерений углов установки колес автомобилей DWA1000, DWA1000 LIGHT, DWA1000 TRUCK, DWA1000 TRUCK LIGHT, DWA1100, DWA1100 LIGHT, DWA1100 HYBRID, DWA1100 HYBRID LIGHT, DWA1100 TRUCK, DWA1100 TRUCK LIGHT, DWA1500, DWA1500 LIGHT не предусмотрено.
Программное обеспечение
Устройства имеют программное обеспечение (далее -ПО), устанавливаемое на ПК, предназначенный для управления функциональными возможностями устройств, проведения измерений и обработки их результатов. Программное обеспечение предустанавливается на ПК, входящий в комплектность средства измерений, и может быть установлено на другой ПК, с помощью компакт-диска.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Конструкция стендов исключает возможность несанкционированного влияния на ПО и измерительную информацию путём применения паролей различного уровня доступа.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО |
|
Номер версии (идентификационный номер) ПО |
Sw. v.4.0d |
|
Цифровой идентификатор ПО |
90a4d82f579499dcba008ae9f6589c3e |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Углы развала колес | |
|
Диапазон измерений, ° Пределы допускаемой абсолютной погрешности измерений, ' |
±10 ±2 |
|
Индивидуальный угол схождения колес | |
|
Диапазон измерений, ° Пределы допускаемой абсолютной погрешности измерений, ' |
±12,5 ±2 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
DWA1000, DWA1100 |
DWA1000 LIGHT, DWA1100 LIGHT |
DWA1000 TRUCK, DWA1100 TRUCK |
|
Габаритные размеры (Д*Ш*В), мм, не более - Датчик (для легковых АТС) - Датчик (для грузовых АТС) - Приборная стойка |
690x240x100 1435x738x1376 |
690x240x100 - - |
- 820x410x100 1431x476x1484 |
|
Масса, кг, не более - Датчик (для легковых АТС) - Датчик (для грузовых АТС) - Приборная стойка |
0,25 - 155 |
0,25 - - |
0,4 210 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||
|
Модификация |
DWA1000 TRUCK LIGHT, DWA1100 TRUCK LIGHT |
DWA1100 HYBRID, DWA1500 |
DWA1100 HYBRID LIGHT, DWA1500 LIGHT, |
|
Габаритные размеры (ДxШxВ), мм, не более - Датчик (для легковых АТС) - Датчик (для грузовых АТС) - Приборная стойка |
- 820x410x100 - |
690x240x100 820x410x100 1435x738x1590 |
690x240x100 820x410x100 - |
|
Масса, кг, не более - Датчик (для легковых АТС) - Датчик (для грузовых АТС) - Приборная стойка |
- 0,4 - |
0,25 0,4 155 |
0,25 0,4 - |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур, °С |
от +15 до +35 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220+22-33 50±1 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати и на приборную стойку методом наклеивания.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Устройство для измерений углов установки осей и колес автомобилей (модификация в соответствии с заказом потребителя) |
- |
1 шт. |
|
Персональный компьютер с устройствами ввода и вывода информации* |
- |
1 шт. |
|
Компакт-диск с программным обеспечением |
- |
1 шт. |
|
Поворотная пластина |
- |
2 шт. |
|
Блокиратор педали тормоза |
- |
1 шт. |
|
Фиксатор рулевого колеса |
- |
1 шт. |
|
Комплект принадлежностей и приспособлений |
- |
1 шт. |
|
Руководство по эксплуатации на русском языке |
- |
1 экз. |
|
Методика поверки |
МП АПМ 64-19 |
1 экз. |
|
* кроме модификаций с индексом LIGHT | ||
Поверка
осуществляется по документу МП АПМ 64-19 «ГСИ. Устройства для измерений углов установки колес автомобилей DWA1000, DWA1000 LIGHT, DWA1000 TRUCK, DWA1000 TRUCK LIGHT, DWA1100, DWA1100 LIGHT, DWA1100 HYBRID, DWA1100 HYBRID LIGHT, DWA1100 TRUCK, DWA1100 TRUCK LIGHT, DWA1500, DWA1500 LIGHT. Методика
поверки», утверждённому ООО «Автопрогресс-М» «24» июля 2019 г.
Основные средства поверки:
- квадрант оптический КО-60М, ±120°, ПГ ±30'' (рег. № 26905-04);
- установки угломерные на основе столов поворотных СТ-9 (рег. № 72318-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация «CEMB S.p.A.», Италия
Смотрите также
