Приборы измерительные многофункциональные ИРИС
| Номер в ГРСИ РФ: | 79513-20 |
|---|---|
| Производитель / заявитель: | ООО НПП "Микропроцессорные технологии", г. Новосибирск |
Приборы измерительные многофункциональные ИРИС (далее по тексту - приборы) предназначены для измерений действующих значений силы и напряжения переменного тока, активной и реактивной, полной мощности, коэффициента мощности в однофазных, трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока промышленной частоты и воспроизведений силы постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79513-20 |
| Действует | по 06.11.2030 |
| Наименование | Приборы измерительные многофункциональные |
| Модель | ИРИС |
| Приказы |
№2256 от
21.10.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8b7a3def-1afe-5bef-68aa-a8b57e0a55e5 |
Производитель / Заявитель
ООО НПП «Микропроцессорные технологии», РОССИЯ, 630110, г. Новосибирск, ул. Писемского 24/4, 2 этаж
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
МТ.ИРИС.01.01 МП Приборы измерительные многофункциональные ИРИС Методики поверки
(с 27.04.2020)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 728 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
79513-20: Описание типа
2020-79513-20.pdf
|
Скачать | 441.2 КБ | |
|
79513-20: Методика поверки
2023-mp79513-20-1.pdf
Файл устарел
|
Скачать | 2.1 MБ | |
|
79513-20: Описание типа
2020-79513-20-1.pdf
Файл устарел
|
Скачать | 441.2 КБ | |
|
79513-20: Описание типа
2025-79513-20.pdf
Файл устарел
|
Скачать | 223.9 КБ | |
|
79513-20: Методика поверки
2023-mp79513-20.pdf
Файл устарел
|
Скачать | 2.1 MБ | |
|
79513-20: Описание типа
2025-79513-20-1.pdf
|
Скачать | 223.9 КБ | |
|
79513-20: Методика поверки
МТ.ИРИС.01.01 МП
2023-mp79513-20-2.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Приборы измерительные многофункциональные ИРИС (далее по тексту - приборы) предназначены для измерений действующих значений силы и напряжения переменного тока, активной и реактивной, полной мощности, коэффициента мощности в однофазных, трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока промышленной частоты и воспроизведений силы постоянного тока.
Описание
Принцип действия приборов основан на аналого-цифровом преобразовании входных величин и последующего расчета параметров электрической сети, а также выдачи управляющих сигналов в виде силы постоянного тока.
Приборы обеспечивают измерение, отображение и передачу:
- действующего значения силы и напряжения переменного тока, активной, реактивной и полной мощностей;
- коэффициента мощности;
- передачу измеренных значений параметров в автоматизированные системы диспетчерского управления и технического учета параметров качества электроэнергии.
Приборы обеспечивают отображение измеренных параметров на светодиодных cемисегментных индикаторах.
Приборы имеют единичные светодиодные индикаторы для указания дополнительной информации о текущих отображаемых параметрах и режимах работы прибора.
Приборы имеют возможность оперативного изменения яркости свечения через цифровой интерфейс RS485, Bluetooth, Ethernet с помощью программы конфигуратора. Приборы имеют возможность записи осциллограммы результатов измерения.
Приборы имеют возможность настройки диапазона показаний с учетом коэффициентов трансформации по напряжению (для внешних трансформаторов напряжения с номинальным напряжением вторичной обмотки 100 В) и по току (для внешних трансформаторов тока с номинальным током вторичной обмотки 1 А и 5 А) через цифровые интерфейсы RS485.
Приборы обеспечивают передачу измеренных и вычисляемых параметров по цифровым интерфейсам RS485, Bluetooth и Ethernet.
Варианты поддерживаемых протоколов обмена: ModBus RTU, ModBus TCP, ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-104-2004, Bluetooth 4.2.
Поддерживаемые интерфейсы обеспечивают возможность подключения к приборам дополнительных модулей (например: модули индикации, цифровые табло и т.д.), расширяющих функциональные возможности приборов.
По заказу приборы могут иметь исполнение с мобильным конфигуратором.
Приборы являются многопредельными и имеют различные исполнения в зависимости от диапазона измерений входного сигнала, напряжения питания, типа интерфейсов, наличия дискретных входов, дискретных/аналоговых выходов, наличия мобильного конфигуратора.
Конструктивно приборы серии ИРИС выпускаются в виде двух модификаций: ИРИС...-96 и ИРИС...-120, отличающихся габаритными размерами и внешним видом (исполнение в круглом или квадратном корпусе в зависимости от функциональной особенности).
Информация об исполнении прибора содержится в коде полного условного обозначения: ИРИС - a - b - c - d - e - f - g - h - i, где ИРИС - тип прибора, a - функциональное исполнение, b - конструктивное исполнение, с - номинальное значение напряжения (входной сигнал), d - номинальное значение тока (входной сигнал), e - условное обозначение напряжения питания, f - условное обозначение наличия или отсутствия цифрового интерфейса, g - наличие дискретных входа и выхода, h - условное обозначение наличия или отсутствия выходного аналогового сигнала, i - специальное исполнение.
Конструктивно приборы выполнены в ударопрочном, пылезащищенном, пластмассовом корпусе щитового крепления.
Приборы работоспособны при установке в любом положении.
Приборы не имеют подвижных частей и являются виброустойчивыми и вибростойкими.
Дополнительно приборы могут изготавливаться с различными вариантами передней панели с креплением на DIN-рейку.
Приборы соответствуют требованиям к рабочим условиям (механические воздействия) по группе 4 ГОСТ 22261-94.
Доступ к внутренним частям приборов возможен только с нарушением пломб/этикеток.
Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид приборов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера и места нанесения знака поверки представлен на рисунках 1 - 6. Способ ограничения доступа к местам настройки (регулировки) - саморазрушающая этикетка.
ИРИС
Место нанесения знака утверждения типа
Пломбировочная наклейка завода-изготовителя
Место нанесения серийного номера
Место нанесения знака поверки

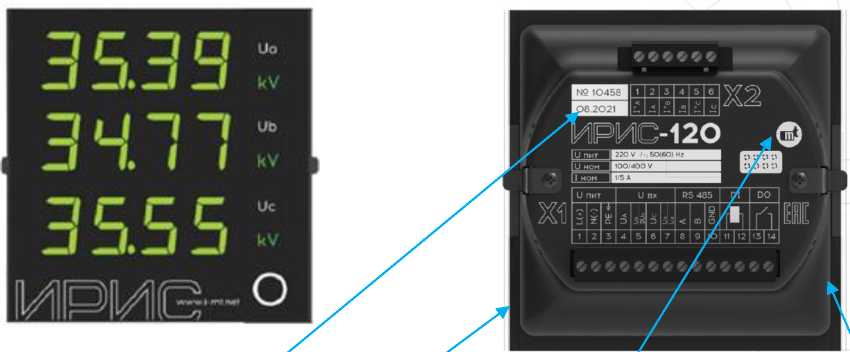

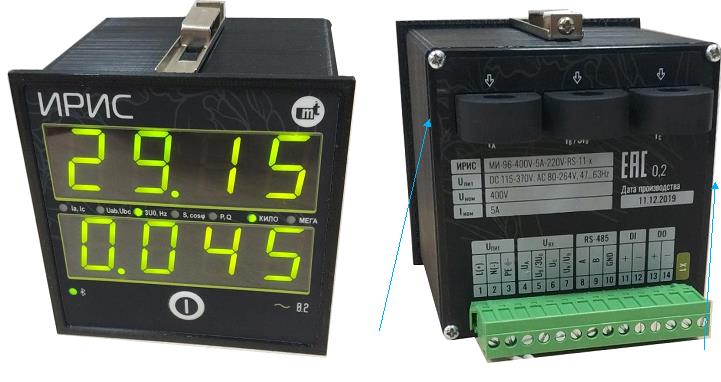

Рисунок 1 - Общий вид приборов модификации ИРИС... -96 (исполнение в квадратном корпусе) с указанием места нанесения знака утверждения типа

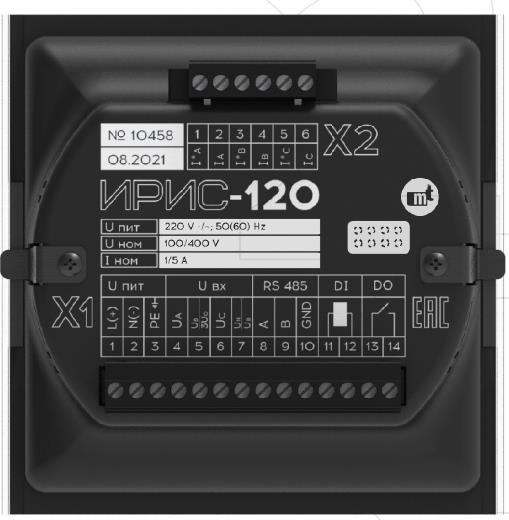

Рисунок 2 - Общий вид (сзади) приборов модификации ИРИС.-96 (исполнение в квадратном корпусе) с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака поверки, места нанесения серийного номера
Место нанесения
знака поверки
Место нанесения серийного номера
Пломбировочная наклейка завода-изготовителя
Место нанесения знака утверждения типа

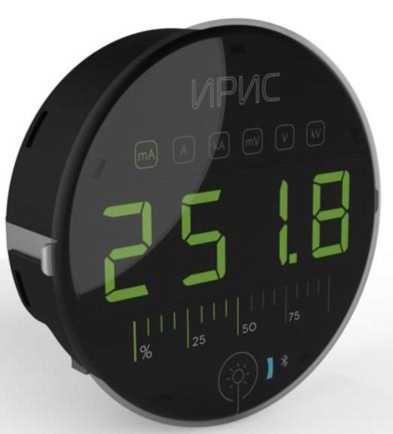

Рисунок 3 - Общий вид приборов модификации ИРИС.-120 (исполнение в круглом корпусе)

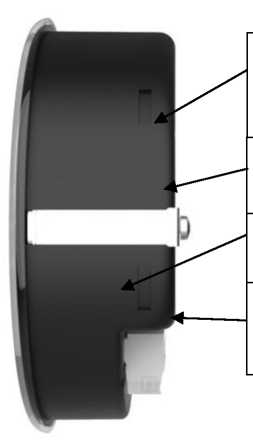

Рисунок 4 - Общий вид (сбоку) приборов модификации ИРИС.-120 (исполнение в круглом корпусе) с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения знака поверки, места нанесения серийного номера
|
Место нанесения серийного номера |
Пломбировочная этикетка завода-изготовителя |
Место нанесения знака утверждения типа |
Место нанесения знака поверки |
Программное обеспечение
Приборы оснащены микропроцессором, в котором записано метрологически значимое встроенное программное обеспечение (далее по тексту - ПО), калибровочные коэффициенты и значения программируемых параметров. Доступ к микропроцессору возможен только после вскрытия прибора с нарушением пломб.
При проведении санкционированных регламентных работ, программируется диапазон показаний. При изменении диапазона показаний необходимо производить отметку в паспорте, которая должна содержать установленный диапазон показаний, дату и подпись ответственного исполнителя. Изменение диапазона показаний не ведет к изменению контрольной суммы ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Сведения об идентификационных данных ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Внутренняя прошивка микропроцессора |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0.4.835 |
|
Цифровой идентификатор ПО |
d6862d63285ed8992c142ad07fa97c42 |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 2 - 5.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальные значения фазного (линейного) напряжения переменного тока Uhom, В* |
57,7(100); 230(400) |
|
Диапазон измерений фазного (линейного) напряжения переменного тока, В |
от 0,05-Uhom до 1,5-Uhom |
|
Пределы допускаемой основной приведенной (к номинальному значению) погрешности измерений значения фазного (линейного) напряжения переменного тока, % |
±0,2 |
|
Номинальные значения силы переменного тока Ihom, А* |
1; 5 |
|
Диапазон измерений значения силы переменного тока, А |
От 0,01' Ihom до 2,1' Ihom |
|
Пределы допускаемой основной приведенной (к номинальному значению) погрешности измерений значения силы переменного тока, % |
±0,2 |
|
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
|
Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц |
±0,01 |
|
Диапазон измерений коэффициента мощности |
от -1 до +1 |
|
Пределы допускаемой приведенной (к номинальному значению) погрешности измерений коэффициента мощности, % |
±0,5 |
|
Диапазон измерений фазной и трехфазной активной (реактивной) электрической мощности, Вт (вар) |
от 0,05^Uhom до 1,5-Uhom от 0,01-Ihom до 2,1-Ihom |
|
Пределы допускаемой основной относительной погрешности измерений фазной и трехфазной активной (реактивной) электрической мощности, %** |
±0,5 |
|
Диапазон измерений фазной и трехфазной полной электрической мощности, В •А |
от 0,05^Uhom до 1,5-Uhom От 0,01-Ihom до 2,Ыном |
|
Пределы допускаемой основной относительной погрешности измерений фазной и трехфазной полной электрической мощности, %** |
±0,5 |
|
Диапазоны воспроизведения силы постоянного тока, мА |
от -5 до +5 от 0 до 5 от 0 до 20 от 4 до 20 |
|
Пределы основной допускаемой приведенной (к диапазону) погрешности воспроизведения силы постоянного тока, % |
±0,5 |
|
* Среднее действующее значение напряжения (силы переменного тока), т.е. среднеарифметическое значение суммы действующих значений напряжений (токов) * * При номинальном значении коэффициента активной мощности со$фном=1, коэффициента реактивной мощности sinфном=1. | |
Таблица 3 - Пределы допускаемой дополнительной погрешности измерений
|
Влияющая величина |
Значение влияющей величины |
Пределы допускаемой дополнительной погрешности измерений |
|
1 |
2 |
3 |
|
Температура окружающего воздуха, °С |
от -40 до +10 от +30 до +70 |
0,5-ОП / 10 °C |
|
Относительная влажность, % |
от 80 до 98 (при температуре +25 °С) |
0,5-ОП |
|
Частота сети, Гц |
от 45 до 65 | |
|
Коэффициент мощности |
от -1 до +1 | |
|
Напряжение питания, В |
Постоянный ток от 115 до 220; от 220 до 370 Переменный ток от 80 до 220; от 220 до 264 | |
|
Постоянный ток от 9 до 24; от 24 до 36 | ||
|
Примечание - ОП - пределы основной погрешности измерений соответствующего диапазона измерения (воспроизведения) | ||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры сети питания постоянного тока: - Напряжение питания постоянного тока, В |
от 9 до 36 от 115 до 370 |
|
Параметры сети питания переменного тока: - Напряжение питания переменного тока, В - Частота переменного тока, Гц |
от 80 до 264 от 45 до 65 |
|
Габаритные размеры, мм, не более: для ИРИС.-96 - длина - высота - глубина для ИРИС.-120 - длина - высота - глубина |
96 96 114,5 120 120 92,5 |
|
Масса, кг, не более: для ИРИС.-96 для ИРИС.-120 |
0,25 0,25 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) - напряжение переменного тока, В - частота переменного тока, Гц |
от +15 до +25 от 30 до 80 >т 84,0 до 106,7 (от 630 до 795) от 225,4 до 234,6 от 47 до 53 |
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) - частота переменного тока |
от -40 до +70 до 98 от 84,0 до 106,7 (от 630 до 795) от 45 до 65 |
|
Потребляемая мощность, В^А, не более |
3 |
аблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
250000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и боковую поверхность корпуса прибора любым технологическим способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор многофункциональный измерительный |
ИРИС |
1 шт. |
|
Паспорт |
МТ.ИРИС.01.01 ПС |
1 экз. |
|
Руководство по эксплуатации |
МТ.ИРИС.01.01 РЭ |
1 экз. 1) |
|
Методика поверки |
- |
1 экз. 1) |
|
1) допускается один экземпляр на партию приборов, отправляемых в один адрес | ||
Сведения о методах измерений
приведены в разделе 3 «Использование по назначению» документа МТ.ИРИС.01.01 РЭ «Приборы многофункциональные ИРИС. Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
МТ.ИРИС.01.01.ТУ Приборы измерительные многофункциональные ИРИС.
Технические условия
