Тестеры аккумуляторных батарей CONBAT RT1000, CONBAT RT1100, CONBAT BM1000
| Номер в ГРСИ РФ: | 79524-20 |
|---|---|
| Производитель / заявитель: | G. Jost - electronic, Германия |
Трансформаторы тока ТФЗМ 110 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79524-20 |
| Наименование | Тестеры аккумуляторных батарей |
| Модель | CONBAT RT1000, CONBAT RT1100, CONBAT BM1000 |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | 06.11.2025 |
Производитель / Заявитель
G. Jost - electronic, Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 11 |
| Найдено поверителей | 5 |
| Успешных поверок (СИ пригодно) | 10 (91%) |
| Неуспешных поверок (СИ непригодно) | 1 (9%) |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 79524-20: Описание типа СИ | Скачать | 132.4 КБ | |
| 79524-20: Методика поверки РТ-МП-7355-551-2020 | Скачать | 3.2 MБ |
Описание типа
Назначение
Тестеры аккумуляторных батарей CONBAT RT1000, CONBAT RT1100, CONBAT BM1000 (далее по тексту - тестеры) предназначены для измерений напряжения постоянного и переменного тока и электрического сопротивления.
Описание
Принцип действия тестеров основан на измерении с последующим преобразованием аналоговых сигналов в цифровую форму и отображением измеренных значений на дисплее.
Конструктивно тестеры выполнены в виде переносных портативных устройств. На передней панели тестеров расположен дисплей, который отображает информацию и обеспечивает управление.
Поддерживаемые типы батарей: свинцово-кислотные (стартерные, тяговые и
стационарные по технологии WET, GEL, AGM, EFB), никель-солевые, никель-кадмиевые, никель-металл-гибридные, литий-ионные.
Тестеры выпускаются в следующих модификациях CONBAT RT1000, CONBAT RT1100, CONBAT BM1000, которые отличаются диапазонами измерений напряжения. Модификация CONBAT BM1000 не имеет собственного экрана, индикация результатов измерений возможна на экране смартфона, планшета или ПК через приложение.

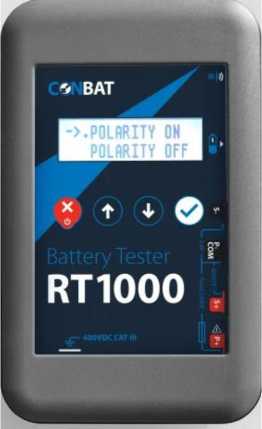

Общий вид тестеров представлен на рисунке 1.
Модификация
CONBAT RT1000
5 BAT
->.POLARITY ON
POLARITY OFF
X f)(A)
RT11OO
Модификация
Модификация
CONBAT BM1000
CONBAT RT1100
Рисунок 1 - Общий вид тестеров
Пломбирование тестеров аккумуляторных батарей CONBAT RT1000, CONBAT RT1100, CONBAT BM1000 не предусмотрено.
Программное обеспечение
В тестерах используется встроенное программное обеспечение, предназначенное для обработки измеренных значений.
Внешнее ПО CONBAT CS-MANAGER, устанавливаемое самостоятельно на планшет или смартфон, находится в общем свободном доступе и является метрологически незначимым.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CONBAT |
|
Номер версии (идентификационный номер) ПО |
не ниже V2.23 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
RT1000 |
RT1100 |
BM1000 | |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 600 |
от 0 до 24,5 |
от 0 до 24,5 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В - в диапазоне напряжений, В - от 0 до 2,45 включ. - св. 2,45 до 24,5 включ. - св. 24,5 до 100 включ. - св. 100 до 600 |
±0,0001 ±0,001 ±0,01 ±0,1 |
±0,0001 ±0,001 - - |
±0,0001 ±0,001 - - |
|
Диапазон измерений напряжения переменного тока (в диапазоне частот от 45 до 500 Гц), В |
от 0 до 300 |
- |
- |
|
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В |
±0,1 |
- |
- |
|
Диапазон измерений электрического сопротивления, мОм |
от 0 до 1500 | ||
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, мОм |
10 | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Разрешение дисплея - в режиме измерений напряжений постоянного тока, В - от 0 до 2,45 |
0,00001 |
|
- от 0 до 24,5 |
0,0001 |
|
- от 0 до 600 |
0,001 |
|
- в режиме измерений напряжений переменного тока, В - от 0 до 300 |
0,001 |
|
-в режиме измерений электрического сопротивления, мОм - от 0 до 1500 |
0,01 |
Продолжение таблицы 3
|
Входное сопротивление, не более, МОм - измерительный вход S+ - измерительный вход S- |
1,6 10 |
|
Степень защиты от пыли и влаги по ГОСТ 14254-2015 |
IP40 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
96x35x150 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +5 до +40 от 40 до 70 от 96 до 104 |
|
Масса, кг, не более |
0,5 |
Знак утверждения типа
наносится на заднюю панель тестера в виде наклейки и на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тестер аккумуляторных батарей |
CONBAT RT1000, CONBAT RT1100, CONBAT BM1000 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
РТ-МП-7355-551-2020 |
1 экз. |
Поверка
осуществляется по документу РТ-МП-7355-551-2020 «ГСИ. Тестеры аккумуляторных батарей
CONBAT RT1000, CONBAT RT1100, CONBAT BM1000. Методика поверки», утвержденному ФБУ «Ростест-Москва» 22 июня 2020 г.
Основные средства поверки:
- калибратор многофункциональный FLUKE 5520A (регистрационный номер в Федеральном информационном фонде 51160-12);
- магазин постоянного тока Р 327 (регистрационный номер в Федеральном информационном фонде 3297-72).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится в паспорт при первичной поверке, и на свидетельство о поверке при периодической поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 30.12.2019 № 3457 Об утверждении государственной
поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 29.05.2018 № 1053 Об утверждении государственной
поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц
Приказ Росстандарта от 30 декабря 2019 года N 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
Техническая документация изготовителя G. Jost - electronic
