Номер в ГРСИ РФ:	79530-20
Категория:	Трансформаторы
Производитель / заявитель:	MBS AG, Германия

Скачать

79530-20: Описание типа СИ

Скачать

385 КБ

Заказать

Тел.: +7 (495) 128-34-48

E-Mail: zakaz@etk-oniks.ru

Поставщик: ООО "ЭТК "Оникс"

ОФОРМИТЬ ЗАЯВКУ

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Трансформаторы тока измерительные METSECT5G* и METSECT5H* поверка на: www.ktopoverit.ru

Онлайн-сервис метрологических услуг

ЗАКАЗАТЬ ПОВЕРКУ

Приборы измерительные многофункциональные ИРИС (далее по тексту - приборы) предназначены для измерений действующих значений силы и напряжения переменного тока, активной и реактивной, полной мощности, коэффициента мощности в однофазных, трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока промышленной частоты и воспроизведений силы постоянного тока.

Основные данные
Номер по Госреестру	79530-20
Наименование	Трансформаторы тока измерительные
Модель	METSECT5G* и METSECT5H*
Страна-производитель	ГЕРМАНИЯ
Срок свидетельства (Или заводской номер)	06.11.2025

MBS AG, Германия

ГЕРМАНИЯ

Межповерочный интервал / Периодичность поверки	4 года
Актуальность информации	22.12.2024

79530-20: Описание типа СИ

Скачать

385 КБ

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы

Трансформаторы тока измерительные METSECT5G* и METSECT5H* (далее -трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам, счетчикам, устройствам защиты и управления в электрических установках переменного тока частотой 50 и 60 Гц.

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее по тексту -ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

Первичной обмоткой трансформатора является токоведущий кабель. Высоковольтная изоляция обеспечивается за счет собственной изоляции и изоляции кабеля, используемого в качестве первичной обмотки.

Корпус и сердечник трансформаторов являются разъемными и соединяются при помощи крепежных винтов.

Табличка с техническими данными расположена на корпусе трансформаторов.

Трансформаторы METSECT5G* и METSECT5H* отличаются друг от друга видом сердечника и геометрической формой окна для шины и выпускаются в следующих модификациях, отличающихся номинальными первичными токами, вторичными нагрузками и массогабаритными характеристиками: METSECT5GAXXX, METSECT5GDXXX,

METSECT5GGXXX, METSECT5GJXXX, METSECT5HAXXX, METSECT5HDXXX,

METSECT5HGXXX, METSECT5HJXXX, METSECT5HMXXX, METSECT5HPXXX.

Структурная схема обозначения модификаций трансформаторов:

METSECT

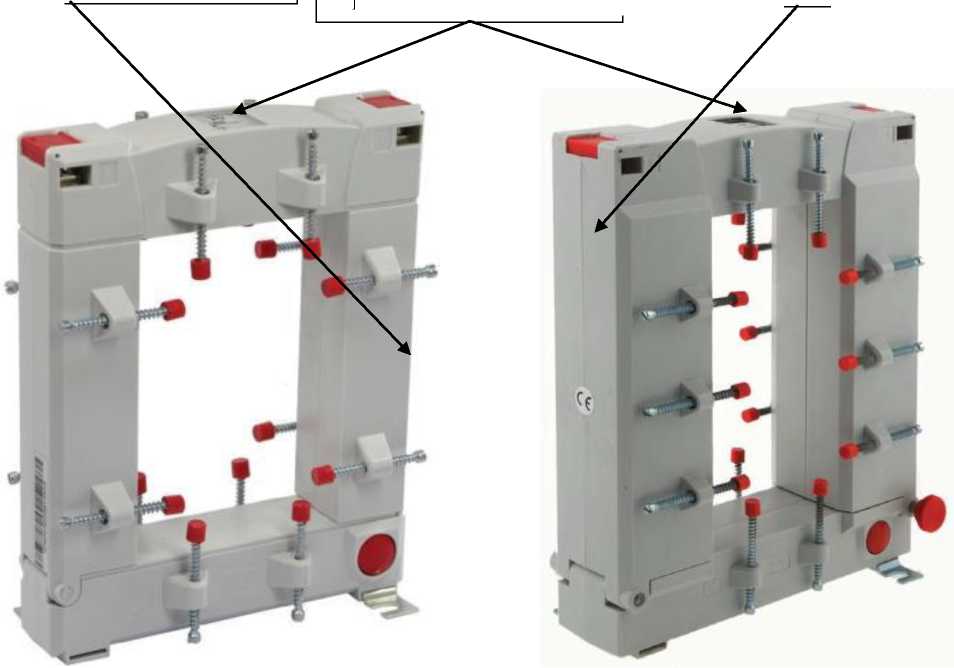

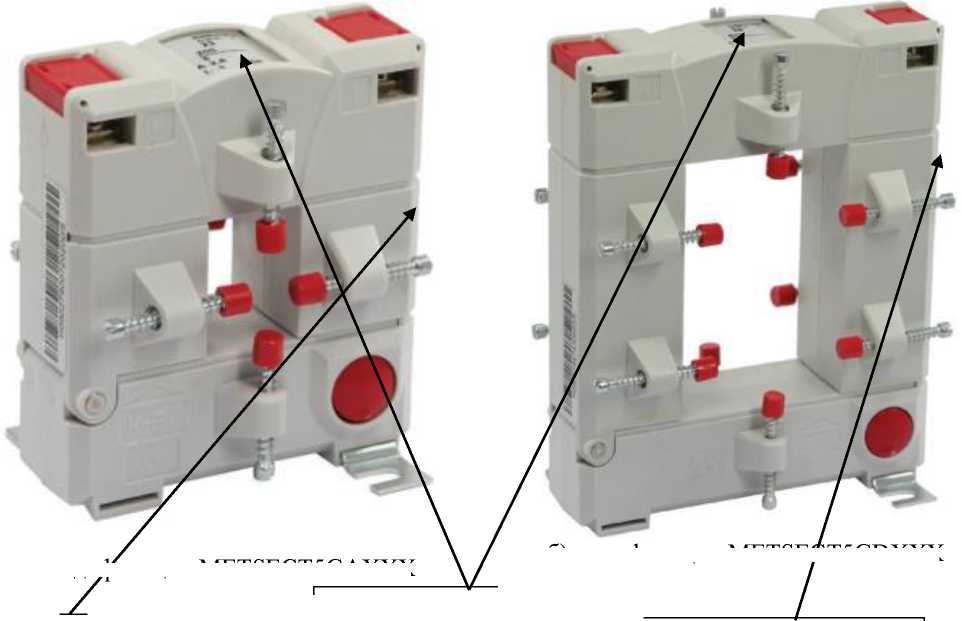

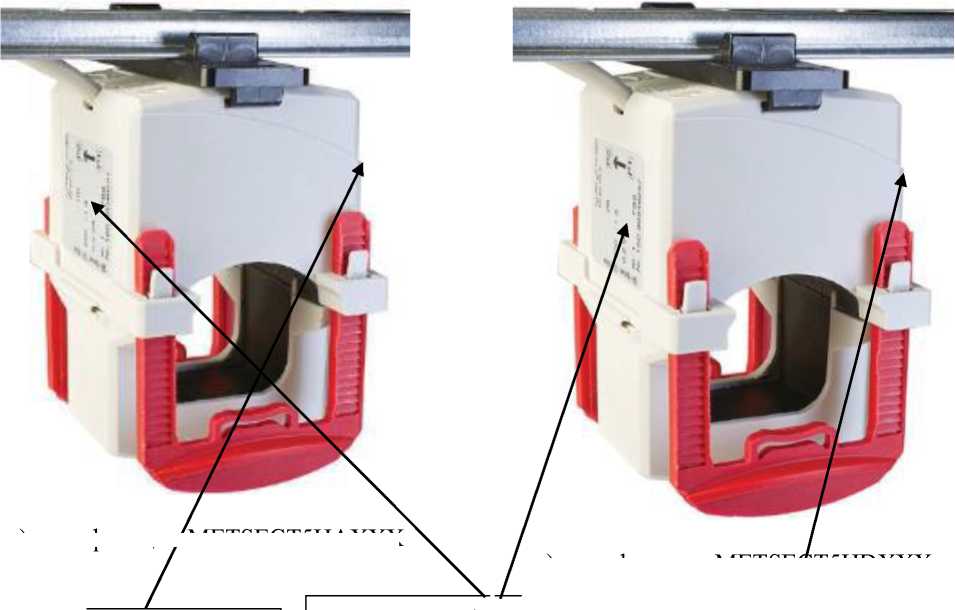

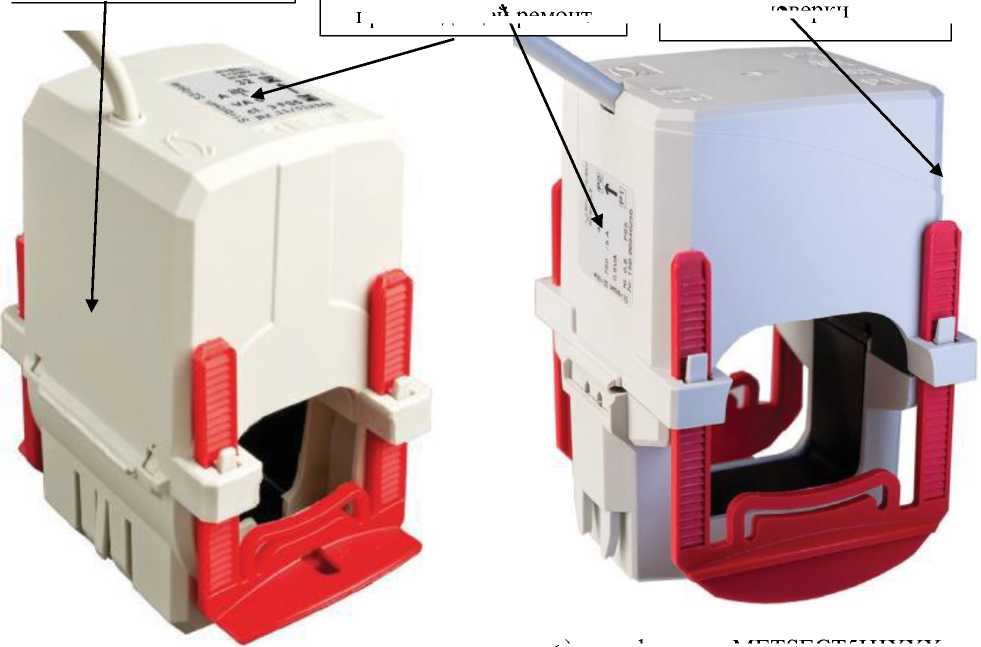

Общий вид трансформаторов с указанием мест нанесения знака поверки представлен на рисунке 1. Места пломбировки от несанкционированного доступа представлены на рисунке 1.

Места

нанесения знака

Места пломбировки от несанкционированного доступа изготовителем или организацией, производящей ремонт

а) модификации METSECT5GAXXX

б) модификации METSECT5GDXXX

поверки

е) модификации METSECT5HDXXX

Места

Места пломбировки от несанкционированного доступа изготовителем или организацией, производящей ремонт

д) модификации METSECT5HAXXX

нанесения знака

Места нанесения знака

поверки

з) модификации METSECT5HJXXX

Места пломбировки от несанкционированного доступа изготовителем или организацией, производяще

к) модификации METSECT5HPXXX

и) модификации METSECT5HMXXX

Места нанесения знака

поверки

Рисунок 1 - Общий вид трансформаторов с указанием мест пломбирования от несанкционированного доступа и нанесения знака поверки

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики трансформаторов модификаций

METSECT5GAXXX

Наименование характеристики	Значение
Номинальное напряжение Uном, кВ	0,66
Номинальный первичный ток 11ном, А	от 100 до 400
Номинальный вторичный ток 12ном, А	5
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА	от 1,25 до 3,75
Класс точности вторичных обмоток для измерений по ГОСТ 7746-2015	0,5; 1; 3
Номинальная частота переменного тока, Гц	50; 60
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений	5; 10

Таблица 2 - Основные технические характеристики трансформаторов METSEC	I5GAXXX
Наименование характеристики	Значение
Габаритные размеры (длинахвысотахтолщина), мм, не более	107х93х34
Масса, кг, не более	0,6
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность (без конденсации), %	от -5 до +50 до 100
Средняя наработка на отказ, ч	400000
Средний срок службы, лет	30

Таблица 3 - Метрологические характеристики трансформаторов модификаций

METSECT5GDXXX

Наименование характеристики	Значение
Номинальное напряжение Uном, кВ	0,66
Номинальный первичный ток 11ном, А	от 250 до 1000
Номинальный вторичный ток 12ном, А	5
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А	от 1 до 5
Класс точности вторичных обмоток для измерений по ГОСТ 7746-2015	0,5; 1
Номинальная частота переменного тока, Гц	50; 60
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений	10

Таблица 4 - Основные технические характеристики трансформаторов METSECT5GDXXX
Наименование характеристики	Значение
Габаритные размеры (длинахвысотахтолщина), мм, не более	159x125x34
Масса, кг, не более	1,1
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность (без конденсации), %	от -5 до +50 до 100
Средняя наработка на отказ, ч	400000
Средний срок службы, лет	30

Таблица 5 - Метрологические характеристики трансформаторов модификаций

METSECT5GGXXX

Наименование характеристики	Значение
Номинальное напряжение Uном, кВ	0,66
Номинальный первичный ток 11ном, А	от 250 до 1500
Номинальный вторичный ток 12ном, А	5
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В-А	от 1,5 до 7,5
Класс точности вторичных обмоток для измерений по ГОСТ 7746-2015	0,5; 1
Номинальная частота переменного тока, Гц	50; 60
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений	10

Таблица 6 - Основные технические характеристики трансформаторов METSECT5GGXXX

Наименование характеристики	Значение
Габаритные размеры (длинахвысотахтолщина), мм, не более	199х155х34
Масса, кг, не более	1,4
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность (без конденсации), %	от -5 до +50 до 100
Средняя наработка на отказ, ч	400000
Средний срок службы, лет	30

Таблица 7 - Метрологические характеристики трансформаторов модификаций

METSECT5GJXXX

Наименование характеристики	Значение
Номинальное напряжение Uном, кВ	0,66
Номинальный первичный ток 11ном, А	от 1000 до 5000
Номинальный вторичный ток 12ном, А	5
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А	10
Класс точности вторичных обмоток для измерений по ГОСТ 7746-2015	0,5
Номинальная частота переменного тока, Гц	50; 60
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений	15; 20

Таблица 8 - Основные технические характеристики трансформаторов METSECT5GJXXX

Наименование характеристики	Значение
Габаритные размеры (длинахвысотахтолщина), мм, не более	243x195x62
Масса, кг, не более	4,2
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность (без конденсации), %	от -5 до +50 до 100
Средняя наработка на отказ, ч	400000
Средний срок службы, лет	30

Таблица 9 - Метрологические характеристики трансформаторов модификаций

METSECT5HAXXX

Наименование характеристики	Значение
Номинальное напряжение Uном, кВ	0,66
Номинальный первичный ток 11ном, А	от 150 до 250
Номинальный вторичный ток 12ном, А	5
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА	от 1 до 1,5
Класс точности вторичных обмоток для измерений по ГОСТ 7746-2015	0,5; 1
Номинальная частота переменного тока, Гц	50; 60
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений	5; 10

Таблица 10 - Основные технические характеристики трансформаторов METSECT5HAXXX

Наименование характеристики	Значение
Габаритные размеры (длинахвысотахтолщина), мм, не более	81x49x59
Масса, кг, не более	0,6
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность (без конденсации), %	от -5 до +50 до 100
Средняя наработка на отказ, ч	400000
Средний срок службы, лет	30

Таблица 11 - Метрологические характеристики трансформаторов модификаций

METSECT5HDXXX

Наименование характеристики	Значение
Номинальное напряжение Uном, кВ	0,66
Номинальный первичный ток 11ном, А	от 250 до 500
Номинальный вторичный ток 12ном, А	5
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В^А	от 1 до 2,5
Класс точности вторичных обмоток для измерений по ГОСТ 7746-2015	0,5; 1
Номинальная частота переменного тока, Гц	50; 60
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений	5

Таблица 12 - Основные технические характеристики трансформаторов METSECT5HDXXX

Наименование характеристики	Значение
Габаритные размеры (длинахвысотахтолщина), мм, не более	81x49x59
Масса, кг, не более	0,6
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность (без конденсации), %	от -5 до +50 до 100
Средняя наработка на отказ, ч	400000
Средний срок службы, лет	30

Таблица 13 - Метрологические характеристики трансформаторов модификаций

METSECT5HGXXX

Наименование характеристики	Значение
Номинальное напряжение Uном, кВ	0,66
Номинальный первичный ток 11ном, А	от 100 до 600
Номинальный вторичный ток 12ном, А	5
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА	от 1,5 до 5
Класс точности вторичных обмоток для измерений по ГОСТ 7746-2015	1; 3
Номинальная частота переменного тока, Гц	50; 60
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений	5

Таблица 14 - Основные технические характеристики трансформаторов METSECT5HGXXX

Наименование характеристики	Значение
Габаритные размеры (длинахвысотахтолщина), мм, не более	97x60x75
Масса, кг, не более	0,6
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность (без конденсации), %	от -5 до +50 до 100
Средняя наработка на отказ, ч	400000
Средний срок службы, лет	30

Таблица 15 - Метрологические характеристики трансформаторов модификаций

METSECT5HJXXX

Наименование характеристики	Значение
Номинальное напряжение Uном, кВ	0,66
Номинальный первичный ток 11ном, А	от 300 до 800
Номинальный вторичный ток 12ном, А	5
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА	от 2,5 до 5
Класс точности вторичных обмоток для измерений по ГОСТ 7746-2015	0,5; 1
Номинальная частота переменного тока, Гц	50; 60
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений	5; 10

Таблица 16 - Основные технические характеристики трансформаторов METSECT5HJXXX

Наименование характеристики	Значение
Габаритные размеры (длинахвысотахтолщина), мм, не более	96x67x55
Масса, кг, не более	0,6
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность (без конденсации), %	от -5 до +50 до 100
Средняя наработка на отказ, ч	400000
Средний срок службы, лет	30

Таблица 17 - Метрологические характеристики трансформаторов модификаций

METSECT5HMXXX

Наименование характеристики	Значение
Номинальное напряжение Uном, кВ	0,66
Номинальный первичный ток 11ном, А	от 300 до 800
Номинальный вторичный ток 12ном, А	5
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА	от 2,5 до 5
Класс точности вторичных обмоток для измерений по ГОСТ 7746-2015	0,5; 1
Номинальная частота переменного тока, Гц	50; 60
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений	5; 10

Таблица 18 - Основные технические характеристики трансформаторов METSEC	Г5НМХХХ
Наименование характеристики	Значение
Габаритные размеры (длинахвысотахтолщина), мм, не более	139x67x55
Масса, кг, не более	0,6
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность (без конденсации), %	от -5 до +50 до 100
Средняя наработка на отказ, ч	400000
Средний срок службы, лет	30

Таблица 19 - Метрологические характеристики трансформаторов модификаций

METSECT5HPXXX

Наименование характеристики	Значение
Номинальное напряжение Uном, кВ	0,66
Номинальный первичный ток 11ном, А	от 250 до 1000
Номинальный вторичный ток 12ном, А	5
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВхА	от 1,5 до 5
Класс точности вторичных обмоток для измерений по ГОСТ 7746-2015	1
Номинальная частота переменного тока, Гц	50; 60
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений	5; 10

Таблица 20 - Основные технические характеристики трансформаторов METSECT5HPXXX

Наименование характеристики	Значение
Габаритные размеры (длинахвысотахтолщина), мм, не более	121x73x85
Масса, кг, не более	0,8
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность (без конденсации), %	от -5 до +50 до 100
Средняя наработка на отказ, ч	400000
Средний срок службы, лет	30

наносится методом трафаретной печати на табличку с техническими данными трансформаторов и типографским способом на титульный лист паспорта.

Таблица 21 - Комплектность трансформаторов__________________________________________

Наименование	Количество
Трансформатор тока измерительный METSECT5G* или METSECT5H* 1)	1 шт.
Паспорт	1 экз.
1) В зависимости от заказа.

осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Основные средства поверки:

- трансформатор тока измерительный переносной «ТТИП» (регистрационный номер в Федеральном информационном фонде 39854-08);

- прибор электроизмерительный эталонный многофункциональный «Энергомонитор -3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);

- магазин нагрузок СА5018-1, СА5018-5, исполнение СА5018-5 (регистрационный номер в Федеральном информационном фонде 71114-18).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.

Знак поверки наносится на корпус трансформаторов в соответствии с рисунком 1 и на свидетельство о поверке и (или) в паспорт.

приведены в эксплуатационном документе.

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ГОСТ 8.217-2003 Государственная система обеспечения единства измерений.

Трансформаторы тока. Методика поверки

Техническая документация изготовителя

В зависимости от номинального первичного тока: «010» - 100 А;

«013» - 125 А;

«015» - 150 А;

«020» - 200 А;

«025» - 250 А;

«030» - 300 А;

«040» - 400 А;

«050» - 500 А;

«060» - 600 А;

«075» - 750 А;

«080» - 800 А;

«100» - 1000 А;

«120» - 1200 А;

«125» - 1250 А;

«150» - 1500 А;

«160» - 1600 А;

«200» - 2000 А;

«250» - 2500 А;

«300» - 3000 А;

«400» - 4000 А;

«500» - 5000 А.

Конструктивные особенности в зависимости от формы окна сердечника. Выбирается из ряда: GA, GD, GG, GJ, HA, HD, HG, HJ, HM, HP.

Номинальный вторичный ток, равный 5 А.

79532-20

ТФЗМ 500Б-III УХЛ1 Трансформаторы тока

Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА"), Украина, г. Запорожье

Трансформаторы тока ТФЗМ 500Б-Ш УХЛ1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышле...

Подробнее

79533-20

ТФЗМ Трансформаторы тока

ПО "Запорожтрансформатор", Украина, г. Запорожье

Магнитометры КБД-2П (далее - магнитометры) предназначены для измерений магнитной индукции постоянного магнитного поля.

Подробнее

Трансформаторы тока ТФНД-35М, ТФНД-110М, ТФНД-110М-II

79534-20

ТФНД-35М, ТФНД-110М, ТФНД-110М-II Трансформаторы тока

ПО "Запорожтрансформатор", Украина, г. Запорожье

Трансформаторы тока ТФНД-35М, ТФНД-110М, ТФНД-110М-11 (далее по тексту -трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменно...

Подробнее

Трансформаторы тока встроенные SBL 0.8 H

79535-20

SBL 0.8 H Трансформаторы тока встроенные

Фирма "ELEQ b.v.", Германия

Трансформаторы тока встроенные SBL 0.8 H (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока пром...

Подробнее

Трансформаторы тока измерительные лабораторные ТТИ-5000

79543-20

ТТИ-5000 Трансформаторы тока измерительные лабораторные

Общество с ограниченной ответственностью Предприятие "Техника метрологии для энергетики" (ООО Предприятие "ТМЕ"), г. Екатеринбург

Трансформаторы тока измерительные лабораторные ТТИ-5000 (далее -трансформаторы), предназначены для использования в цепях переменного тока номинальным напряжением до 0,66 кВ частотой 50 Гц при электрических измерениях и поверке трансформаторов тока по...

Подробнее

Все Трансформаторы
