Толщиномеры ультразвуковые электромагнитно-акустические серии A1270 (далее по тексту - толщиномеры) предназначены для измерений толщины изделий из различных металлов и их сплавов, включая стали, сплавы алюминия с гладкими и грубыми корродированными поверхностями при одностороннем доступе к поверхности контроля без использования контактных жидкостей.

Информация по Госреестру

Основные данные
Номер по Госреестру 79531-20
Наименование Толщиномеры ультразвуковые электромагнитно-акустические
Модель серии A1270
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 06.11.2025
Производитель / Заявитель

Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС"), г. Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 714
Найдено поверителей 38
Успешных поверок (СИ пригодно) 706 (99%)
Неуспешных поверок (СИ непригодно) 8 (1%)
Актуальность информации 19.11.2024

Поверители

Скачать

79531-20: Описание типа СИ Скачать 578.3 КБ
79531-20: Методика поверки МП 203-30-2020 Скачать 2.7 MБ

Описание типа

Назначение

Толщиномеры ультразвуковые электромагнитно-акустические серии A1270 (далее по тексту - толщиномеры) предназначены для измерений толщины изделий из различных металлов и их сплавов, включая стали, сплавы алюминия с гладкими и грубыми корродированными поверхностями при одностороннем доступе к поверхности контроля без использования контактных жидкостей.

Описание

Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), пересчитываемое при известной скорости распространения ультразвуковых волн в значение толщины ОК. Для излучения ультразвуковых волн в ОК и приема их отражений используется сменный электромагнитно-акустический ультразвуковой преобразователь (ЭМАП), который устанавливается на поверхность ОК в месте измерения толщины. Если поверхность материала, противоположная той, на которую установлен ЭМАП, имеет впадины, то ультразвуковые волны отражаются от них и толщина определяется как кратчайшее расстояние от внешней поверхности до этих впадин.

Конструктивно толщиномеры состоят из электронного блока, имеющего цветной графический дисплей и пленочную клавиатуру управления, к которому с помощью кабелей подключают сменные ЭМАП. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления толщиномером. Питание толщиномеров осуществляется от встроенного в электронный блок аккумулятора.

Толщиномеры выпускают в двух модификациях A1270 и A1270L которые отличаются друг от друга программным обеспечением и количеством используемых сменных ЭМА преобразователей.

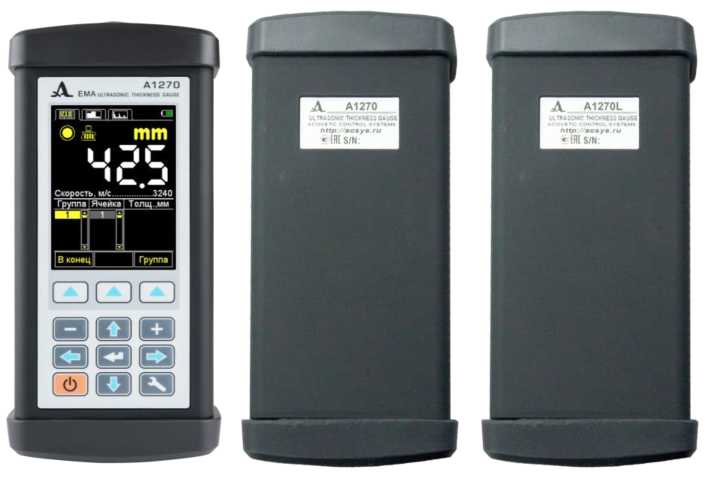

Внешний вид толщиномеров представлен на рисунке 1.

Рисунок 1 - Внешний вид толщиномеров ультразвуковых электромагнитно-акустических серии

A1270

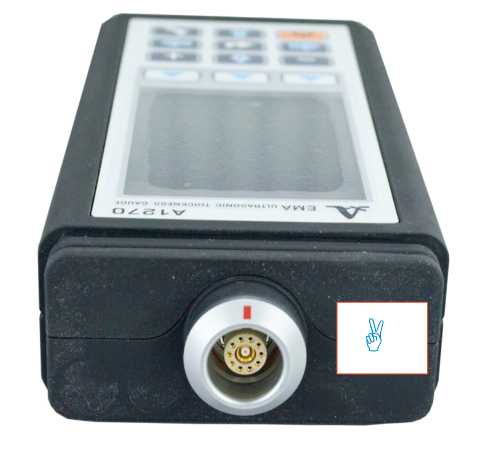

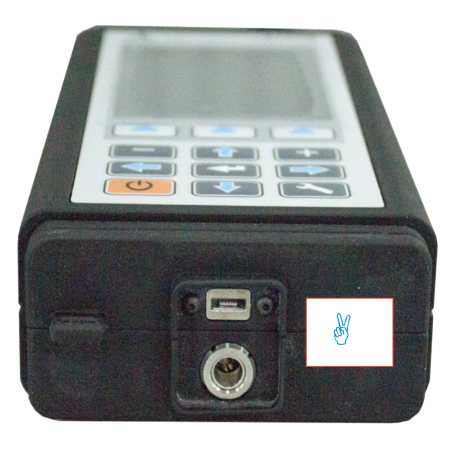

В качестве пломб на толщиномерах используются наклейки, расположенные под резиновыми накладками на верхнем и нижнем торце корпуса. На рисунке 2 показаны места пломбировки толщиномеров для предотвращения несанкционированного доступа.

Рисунок 2 - Места пломбировки корпусов толщиномеров ультразвуковых электромагнитноакустических серии A1270

Программное обеспечение

Толщиномеры имеют в своем составе программное обеспечение (ПО), с помощью которого осуществляется сбор и обработка данных контроля.

За метрологически значимое принимается все ПО. ПО прошито во внутренней долговременной памяти толщиномеров и защищено кодом производителя. При работе с толщиномером пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.

Защита программного обеспечения толщиномеров соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО толщиномеров приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Модификация толщиномера

A1270

A1270L

Идентификационное наименование ПО

A1270

A1270L

Номер версии (идентификационный номер) ПО

4.26 и выше

4.26 и выше

Цифровой идентификатор ПО

отсутствует

отсутствует

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

A1270

A1270L

Диапазон измерений толщины (по стали) с ЭМАП, мм: - S3850 5.0A0D8ES

от 0,9 до 50,0

- S3855 4.0A0D8ES

от 0,9 до 50,0

- S3950 5.0A0D8ES

от 0,9 до 50,0

- S3951 4.0A0R8x8ES

от 0,9 до 100,0

- S3955 4.0A0D8ES

от 0,9 до 50,0

- S7392 4.0A0D10ES

от 0,9 до 100,0

- S7394 3.0A0R10x10ES

от 0,9 до 100,0

Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм

±(0,01- d + 0,02), где d - измеряемая толщина, мм

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

A1270

A1270L

Диапазон устанавливаемых скоростей распространения ультразвуковых волн, м/с

от 500 до 15 000

Диапазон рабочих частот, МГц

от 2,5 до 5,0

Источник питания

встроенный аккумулятор

Номинальное напряжение питания, В

13,2

Время непрерывной работы от полностью заряженного нового аккумулятора при нормальных климатических условиях, ч, не менее

8

Габаритные размеры, мм, не более:

- длина

- ширина

- высота

210

100

50

Масса, г, не более

1100

Условия эксплуатации:

- температура окружающего воздуха, °С

от - 30 до + 55

Тип используемых преобразователей: - S3850 5.0A0D8ES

+

+

- S3855 4.0A0D8ES

+

- S3950 5.0A0D8ES

+

+

- S3951 4.0A0R8x8ES

+

- S3955 4.0A0D8ES

+

- S7392 4.0A0D10ES

+

+

- S7394 3.0A0R10x10ES

+

+

Знак утверждения типа

наносится на пленочный шильдик на задней панели толщиномера и титульные листы

руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

A1270

A1270L

Количество

Электронный блок толщиномера ультразвукового электромагнитноакустического A1270

1 шт.

Электронный блок толщиномера ультразвукового электромагнитноакустического A1270L

1 шт.

ЭМАП S3850 5.0A0D8ES со встроенным кабелем

АПЯС.418231.082

1 шт.

1 шт.

ЭМАП S3855 4.0A0D8ES со встроенным кабелем

АПЯС.418231.107

_*

_*

ЭМАП S3950 5.0A0D8ES со встроенным кабелем

АПЯС.418231.109

_*

_*

ЭМАП S3951 4.0A0R8x8ES со встроенным кабелем

АПЯС.418231.110

_*

_*

ЭМАП S3955 4.0A0D8ES со встроенным кабелем

АПЯС.418231.108

_*

_*

ЭМАП S7392 4.0A0D10ES

АПЯС.418231.002

_*

_*

ЭМАП S7394 3.0A0R10x10ES

АПЯС.418231.003

_*

_*

Переходник LEMO 2K - LEMO 00 для ЭМАП серии S73

_*

_*

Специализированная каретка MT730 для перемещения ЭМАП серии S73

АПЯС.402149.004

_*

_*

Кабель LEMO 00 - LEMO 00 одинарный 1,2 м

_*

_*

Адаптер питания 230 В (220) В / 15 В

1 шт.

1 шт.

Кабель USB A - Micro B

1 шт.

1 шт.

Жесткий кейс

1 шт.

1 шт.

Паспорт

АПЯС.412231.036 ПС

1 экз.

1 экз.

Руководство по эксплуатации

АПЯС.412231.036 РЭ

1 экз.

1 экз.

Методика поверки

МП 203-30-2020

1 экз.

1 экз.

* Опционально

Поверка

осуществляется по документу МП 203-30-2020 «Государственная система обеспечения единства измерений. Толщиномеры ультразвуковые электромагнитно-акустические серии A1270. Методика поверки», утвержденному ФГУП «ВНИИМС» 21.07.2020 г.

Основные средства поверки:

- Комплект образцовых ультразвуковых мер КМТ 176М-1   (сталь 40Х13)

(Рег. № 6578-78).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

АПЯС.412231.036 ТУ. Толщиномеры ультразвуковые электромагнитно-акустические серии A1270. Технические условия
