Трансформаторы тока ТФЗМ
| Номер в ГРСИ РФ: | 79533-20 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ПО "Запорожтрансформатор", Украина, г.Запорожье |
Магнитометры КБД-2П (далее - магнитометры) предназначены для измерений магнитной индукции постоянного магнитного поля.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 79533-20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ТФЗМ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1dfb7dea-2763-b9c1-39e6-af146e2967cf | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ПО "Запорожтрансформатор", УКРАИНА, г. Запорожье
УКРАИНА
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 68 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
79533-20: Описание типа
2020-79533-20.pdf
|
Скачать | 334.8 КБ | |
|
79533-20: Методика поверки
2021-mp79533-20.pdf
|
Скачать | 68.3 КБ |
Описание типа
Назначение
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Внешний вид трансформаторов тока представляет собой опорную конструкцию. Выводы первичной обмотки расположены в верхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы тока выпущены в следующих модификациях ТФЗМ 220Б-Ш У1, ТФЗМ 220Б-Ш ХЛ1, ТФЗМ 220Б-ГУ У1, ТФЗМ 500Б-1 У1, ТФЗМ 500Б-1 ХЛ1, которые отличаются друг от друга значениями номинального напряжения, номинального первичного и вторичного токов.

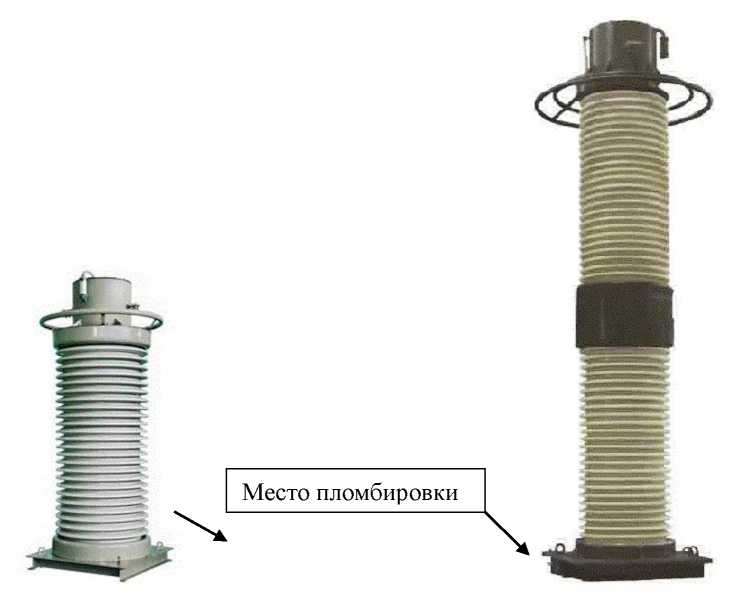

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место пломбировки
ТФЗМ 220Б-Ш У1, ТФЗМ 220Б-Ш ХЛ1, ТФЗМ 220Б-ГУ У1
ТФЗМ 500Б-Г У1,
ТФЗМ 500Б-Г ХЛ1
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики трансформаторов тока ТФЗМ 220Б-Ш У1
|
Наименование характеристики |
Значение для заводских номеров | |
|
755, 4384, 694, 3537, 4688, 4730 |
8656, 8775, 8773 | |
|
Номинальное напряжение, кВ |
220 |
220 |
|
Номинальный первичный ток 11ном, А |
600 |
1200 |
|
Номинальный вторичный ток 12ном, А |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
30 |
Таблица 2 - Метрологические характеристики трансформаторов тока ТФЗМ 220Б-Ш ХЛ1
|
Наименование характеристики |
Значение для заводских номеров |
|
13029, 13249, 13380 | |
|
Номинальное напряжение, кВ |
220 |
|
Номинальный первичный ток 11ном, А |
600 |
|
Номинальный вторичный ток 12ном, А |
5 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
Таблица 3 - Метрологические характеристики трансформаторов тока ТФЗМ 220Б-ГУ У1
|
Наименование характеристики |
Значение для заводских номеров | |
|
919, 158, 880, 924, 922, 784, 9140, 8981, 8969 |
5099, 5155, 5138, 361, 204, 89, 172, 6, 107, 4051, 4146, 4053, 5158, 5164, 5154 | |
|
Номинальное напряжение, кВ |
220 |
220 |
|
Номинальный первичный ток 11ном, А |
1000 |
2000 |
|
Номинальный вторичный ток 12ном, А |
5 |
5 |
|
Номинальная частота Тюм, Гц |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
30 |
Таблица 4 - Метрологические характеристики трансформаторов тока ТФЗМ 500Б-1 У1
|
Наименование характеристики |
Значение для заводских номеров |
|
3249, 3174, 3231, 3246, 3184, 3232, 137, 135, 86, 131, 81, 80 | |
|
Номинальное напряжение, кВ |
500 |
|
Номинальный первичный ток 11ном, А |
2000 |
|
Номинальный вторичный ток Ьном, А |
1 |
|
Номинальная частота Тюм, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
Таблица 5 - Метрологические характеристики трансформаторов тока ТФЗМ 500Б-1 ХЛ1
|
Наименование характеристики |
Значение для заводских номеров |
|
129, 123, 117 | |
|
Номинальное напряжение, кВ |
500 |
|
Номинальный первичный ток 11ном, А |
2000 |
|
Номинальный вторичный ток 12ном, А |
1 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация трансформатора тока |
ТФЗМ 220Б-Ш У1, ТФЗМ 220Б-ГУ У1, ТФЗМ 500Б-1 У1 |
ТФЗМ 220Б-Ш ХЛ1, ТФЗМ 500Б-1 ХЛ1 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
от -60 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТФЗМ 220Б-Ш У1 |
9 шт. |
|
Трансформатор тока |
ТФЗМ 220Б-Ш ХЛ1 |
3 шт. |
|
Трансформатор тока |
ТФЗМ 220Б-ГУ У1 |
24 шт. |
|
Трансформатор тока |
ТФЗМ 500Б-Г У1 |
12 шт. |
|
Трансформатор тока |
ТФЗМ 500Б-Г ХЛ1 |
3 шт. |
|
Паспорт |
ТФЗМ 220Б-Ш У1 |
9 экз. |
|
Паспорт |
ТФЗМ 220Б-Ш ХЛ1 |
3 экз. |
|
Паспорт |
ТФЗМ 220Б-ГУ У1 |
24 экз. |
|
Паспорт |
ТФЗМ 500Б-Г У1 |
12 экз. |
|
Паспорт |
ТФЗМ 500Б-Г ХЛ1 |
3 экз. |
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
