Трансформаторы тока измерительные лабораторные ТТИ-5000
| Номер в ГРСИ РФ: | 79543-20 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО Предприятие "Техника метрологии для энергетики, Екатеринбург" (ООО Предприятие "ТМЕ"), г.Екатеринбург |
| 79543-20: Описание типа СИ | Скачать | 511.3 КБ |
Трансформаторы тока измерительные лабораторные ТТИ-5000 (далее -трансформаторы), предназначены для использования в цепях переменного тока номинальным напряжением до 0,66 кВ частотой 50 Гц при электрических измерениях и поверке трансформаторов тока по ГОСТ 8.217-2003 в качестве рабочих эталонов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79543-20 |
| Наименование | Трансформаторы тока измерительные лабораторные |
| Модель | ТТИ-5000 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 06.11.2025 |
Производитель / Заявитель
Общество с ограниченной ответственностью Предприятие "Техника метрологии для энергетики" (ООО Предприятие "ТМЕ"), г. Екатеринбург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 11 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 11 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 79543-20: Описание типа СИ | Скачать | 511.3 КБ |
Описание типа
Назначение
Трансформаторы тока измерительные лабораторные ТТИ-5000 (далее -трансформаторы), предназначены для использования в цепях переменного тока номинальным напряжением до 0,66 кВ частотой 50 Гц при электрических измерениях и поверке трансформаторов тока по ГОСТ 8.217-2003 в качестве рабочих эталонов.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции, т.е. на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе переменный магнитный поток, который в свою очередь индуцирует во вторичной обмотке ЭДС. При замыкании вторичной обмотки на внешнюю нагрузку ЭДС вызывает протекание по обмотке тока, величина которого пропорциональна первичному току.
Трансформаторы конструктивно представляют собой кольцевой магнитопровод, изготовленный из аморфной стали, с расположенными на нем первичной и вторичной обмотками. Магнитопровод вместе с обмотками помещен в металлический корпус. На верхней части корпуса расположены клеммы выводов первичных и вторичных обмоток. В центральной части находится отверстие, предназначенное для размещения временной первичной обмотки для первичных токов свыше 100 А. На верхней части корпуса расположен зажим для подключения защитного заземления.
Трансформаторы выпускаются в следующих модификациях: ТТИ-5000 и ТТИ-5000А, которые отличаются способом подключения вторичных обмоток в зависимости от значения номинального первичного тока.
Общий вид трансформаторов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
а) б)

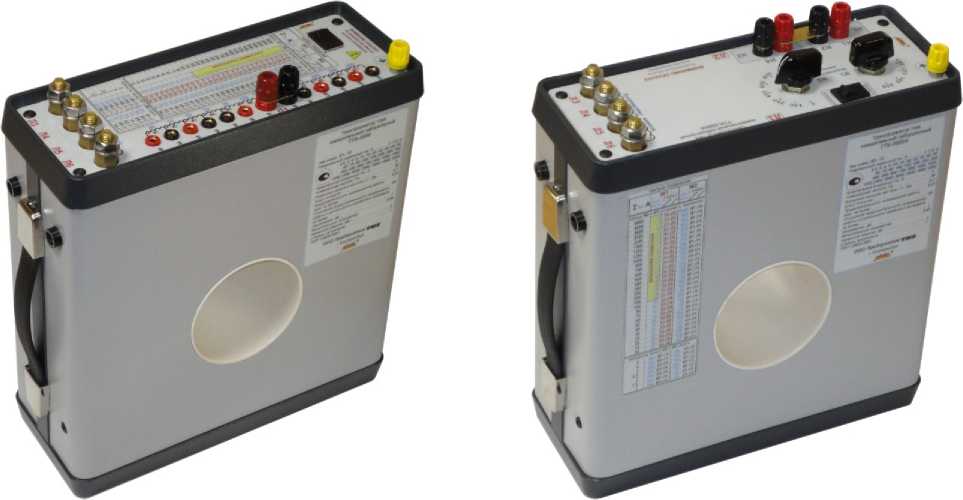

Рисунок 1 - Общий вид трансформаторов:
а) модификация ТТИ-5000, б) модификация ТТИ-5000А
Место нанесения знака поверки
Место пломбировки

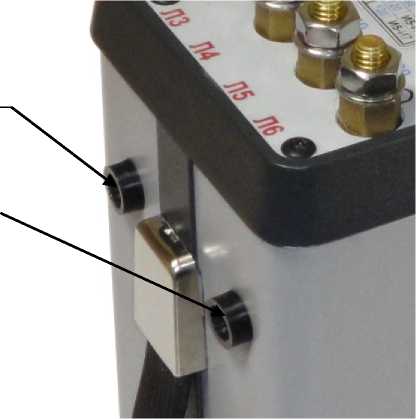

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение напряжения первичной обмотки, кВ |
0,66 |
|
Номинальные значения первичного тока, А |
1; 1,5; 2; 2,5; 3; 4; 5; 10; 15; 20; 25; 30;40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 2000; 2500; 3000: 4000; 5000 |
|
Номинальное значение вторичного тока, А |
5 |
|
Классы точности |
0,01; 0,02; 0,05 |
|
Номинальное значение вторичной нагрузки при коэффициенте мощности cosф=1, ВА |
2,5 |
|
Номинальное значение частоты, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- высота |
300 |
|
- ширина |
110 |
|
- длина |
270 |
|
Масса, кг, не более |
11 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °C |
от +10 до +35 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
- частота, Гц |
от 49,5 до 50,5 |
|
Средняя наработка до отказа, ч, не менее |
50000 |
|
Средний срок службы, лет |
25 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и методом наклейки этикетки на корпус трансформатора.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество | |
|
Трансформатор тока измерительный лабораторный |
ТТИ-5000 |
ТТИ-5000А |
1 шт. |
|
ТМЕ 005.4.728.000 БТТ |
ТМЕ 005.4.728.001 БТТ | ||
|
Кабель |
ТМЕ 005.6.701.000 КТТ |
1 шт. | |
|
Руководство по эксплуатации |
ТМЕ 005.4.728.000 РЭ |
1 экз. | |
|
Формуляр |
ТМЕ 005.4.728.000 ФО |
1 экз. | |
|
Упаковка |
- |
1 шт. | |
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- государственный первичный эталон по приказу Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 (Государственный первичный эталон единиц коэффициентов преобразования силы электрического тока ГЭТ 152);
- рабочий эталон 1 разряда по Приказу Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 (Трансформаторы тока измерительные лабораторные ТТИ-5000.51, регистрационный номер в Федеральном информационном фонде 55278-13);
- прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на корпус трансформатора.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 23624-2001 Трансформаторы тока измерительные лабораторные. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
ТУ 27.11.42-008-12298401-2019 Трансформаторы тока измерительные лабораторные ТТИ-5000. Технические условия
