Аттенюаторы оптические серии ТОПАЗ-5000 (далее по тексту - аттенюаторы) предназначены для измерений ослабления оптического излучения в волоконно-оптических линиях связи.

Информация по Госреестру

Основные данные
Номер по Госреестру 79551-20
Наименование Аттенюаторы оптические
Модель серии ТОПАЗ-5000
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 06.11.2025
Производитель / Заявитель

Общество с ограниченной ответственностью "Научно-производственная компания "СвязьСервис" (ООО "НПК "СвязьСервис"), г. Санкт-Петербург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 107
Найдено поверителей 11
Успешных поверок (СИ пригодно) 105 (98%)
Неуспешных поверок (СИ непригодно) 2 (2%)
Актуальность информации 17.11.2024

Поверители

Скачать

79551-20: Описание типа СИ Скачать 314.1 КБ
79551-20: Методика поверки Скачать 494.9 КБ

Описание типа

Назначение

Аттенюаторы оптические серии ТОПАЗ-5000 (далее по тексту - аттенюаторы) предназначены для измерений ослабления оптического излучения в волоконно-оптических линиях связи.

Описание

Принцип действия оптического аттенюатора основан на изменении длины пути светового потока (оптического излучения) в поглощающей среде. Изменение свойств оптического тракта (поглощающей среды) аттенюатора достигается путем регулировки его встроенных оптико-механических устройств.

Аттенюаторы позволяют проводить установку вносимого ослабления оптического излучения заданной величины, с установленным шагом регулировки ослабления. Все настройки отображаются на цифровом индикаторе на передней панели прибора.

Конструктивно аттенюаторы выполнены в виде переносного моноблока, на передней панели которого расположены органы управления и индикатор, на боковых панелях -оптические коннекторы и разъем USB.

Аттенюаторы выпускаются в различных модификациях, отличающихся их функциональным назначением для типа подключаемого оптического волокна.   Для

идентификации модификаций дополнительно к обозначению серии применяется следующие обозначения: ТОПАЗ-5000-1 - модификация для подключения к многомодовым оптическим волокнам; ТОПАЗ-5000-2 - модификация для подключения к одномодовым оптическим

волокнам, ТОПАЗ -5000-3 - модификация для комбинированного подключения к одномодовым и многомодовым оптическим волокнам. Обозначение модификации приводится в руководстве по эксплуатации и наносится в виде наклейки на тыльной панели аттенюаторов.

Внешний вид аттенюаторов и место нанесения знака утверждения типа показан на рисунке 1. Пломбирование корпуса аттенюаторов осуществляется в местах винтового соединения.

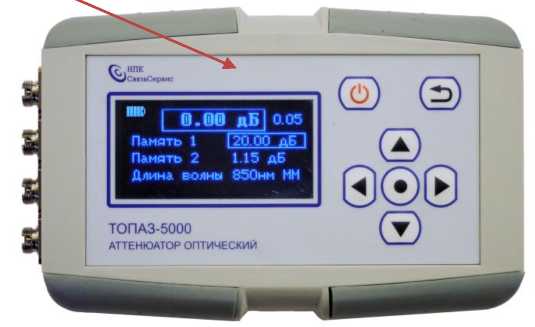

Место нанесения знака утверждения типа

Лицевая панель аттенюаторов

I О ■ 00 дБ | О 05

Память 1    1'20.00 дБ~]

Память 2    1.15 дБ

Длина волны 850нм ММ с оптическими портами

ТОПАЗ-5000

АТТЕНЮАТОР ОПТИЧЕСКИИ

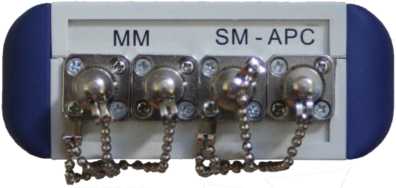

Боковая панель аттенюаторов

Рисунок 1 - Внешний вид аттенюаторов

Программное обеспечение

Аттенюаторы имеют специализированное программное обеспечение (ПО). Конструкция аттенюаторов исключает возможность несанкционированного влияния на ПО.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ТОПАЗ-5000

Номер версии (идентификационный номер) ПО

не ниже V2.01

Цифровой идентификатор ПО

отсутствует

Технические характеристики

Метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики аттенюаторов

Наименование характери стики

Значение

Модификации

ТОПАЗ-5000-1 для многомодового волокна

ТОПАЗ-5000-2

для одномодового волокна

ТОПАЗ-5000-3 для многомодового и одномодового волокна

Фиксированные длины волн, нм

850, 1300

1310, 1550

850, 1300/1310, 1550

Диапазон измерений ослабления оптического излучения, дБ

от 0 до 40

от 0 до 80

от 0 до 40/от 0 до 80

Пределы допускаемой абсолютной погрешности измерений ослабления оптического излучения, дБ

0,5+0,15-А

0,5+0,025 •А

0,5+0,15 ^А/0,5+0,025 •А

Собственные вносимые потери, дБ, не более

2

Дискретность установки ослабления оптического излучения, дБ

0,05

А - установленное значение ослабления оптического излучения, дБ

Таблица 3 - Основные технические характеристики аттенюаторов

Наименование характеристики

Значение

Параметры электрического питания: - напряжение постоянного тока, В

5

Масса, кг, не более

0,7

Габаритные размеры (длина х ширина х высота), мм, не более:

90 х 160 х 35

Условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха при температуре +25 °C, %, не более

- атмосферное давление, кПа

от +15 до +25 80 от 84,0 до 106,7

Знак утверждения типа

наносят на титульный лист руководство эксплуатации и на лицевую панель аттенюатора типографским или иным способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт./экз.

Аттенюатор оптический серии ТОПАЗ -5000

-

1

Руководство по эксплуатации

АВНФ.411918.040 РЭ

1

Поверка

осуществляется по документу Р 50.2.070-2009 «ГСИ. Аттенюаторы в волоконно-оптических системах передачи информации. Методика поверки».

Основное средство поверки:

- рабочий эталон единиц средней мощности и ослабления оптического излучения по ГОСТ 8.585-2013.

Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик рефлектометров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации»

Р 50.2.070-2009 ГСИ. Аттенюаторы в волоконно-оптических системах передачи информации. Методика поверки

АВНФ.411918.040 ТУ «Аттенюаторы оптические серии ТОПАЗ-5000. Технические условия»
