Преобразователи давления измерительные 3051S модели 3051SHP
| Номер в ГРСИ РФ: | 79558-20 |
|---|---|
| Производитель / заявитель: | Фирма "Rosemount Inc.", США |
Преобразователи давления измерительные 3051S модели 3051SHP (далее -преобразователи) предназначены для измерений разности давлений и температуры жидкости, газа и пара и обеспечивают непрерывное преобразование измеряемого параметра в аналоговый и (или) цифровой выходные сигналы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79558-20 |
| Наименование | Преобразователи давления измерительные |
| Модель | 3051S модели 3051SHP |
| Страна-производитель | СОЕДИНЕННЫЕ ШТАТЫ |
| Срок свидетельства (Или заводской номер) | 06.11.2025 |
Производитель / Заявитель
Фирма "Rosemount, Inc.", США
СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки | 3 года |
| Зарегистрировано поверок | 10 |
| Найдено поверителей | 4 |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 14.04.2024 |
Поверители
Скачать
| 79558-20: Описание типа СИ | Скачать | 383.7 КБ | |
| 79558-20: Методика поверки МП 202.009-2020 | Скачать | 1.5 MБ |
Описание типа
Назначение
Преобразователи давления измерительные 3051S модели 3051SHP (далее -преобразователи) предназначены для измерений разности давлений и температуры жидкости, газа и пара и обеспечивают непрерывное преобразование измеряемого параметра в аналоговый и (или) цифровой выходные сигналы.
Описание
Принцип действия преобразователей основан на преобразовании измеряемого давления в аналоговый и (или) цифровой выходные сигналы. Основным элементом измерительного механизма - сенсорного модуля является измерительная ёмкостная ячейка. Под воздействием измеряемого давления, подаваемого в плюсовую камеру (H) и минусовую камеру (L), сенсорный модуль формирует цифровой код, пропорциональный приложенному давлению. Встроенный микропроцессор корректирует цифровой код, сформированный сенсорным модулем в зависимости от индивидуальных особенностей измерительного механизма, а также в зависимости от температуры окружающей или измеряемой среды. Откорректированный цифровой код передаётся на жидкокристаллический индикатор (далее - ЖК индикатор) (при его наличии) преобразователя, а также на устройство, формирующее стандартный аналоговый и (или) цифровой выходные сигналы.
Конструктивно преобразователи состоят из сенсорного модуля и корпуса преобразователя, в котором размещены элементы подключения и ЖК индикатор. Преобразователи имеют технологическое соединение с измеряемой средой посредством копланарного конусного резьбового соединения, совместимого с автоклавами типа F-250-C или с помощью выносных разделительных мембран. Так же возможно исполнение преобразователей с интегральным соединением сенсорного модуля с корпусом преобразователя или удаленным соединением сенсорного модуля с корпусом преобразователя в виде выносного цифрового индикатора или распределительной коробки с помощью быстроразъемного соединения Quick Connect.
В зависимости от метрологических и технических характеристик преобразователи могут изготавливаться в различных исполнениях. Варианты исполнений преобразователей отличаются диапазонами измерений, пределами основной допускаемой приведенной погрешности измерений давления, выходными сигналами, наличием функции измерений температуры, типом технологического подключения к измеряемой среде. Преобразователи могут использоваться для преобразования измеренных значений давления в величины функционально связанные с давлением: уровень и плотность жидкостей, расход жидкости, пара
и газа.
При наличии в преобразователях функции измерений температуры в качестве первичного преобразователя применяют термопреобразователи сопротивления утвержденного типа с номинальной статической характеристикой типа «Pt100» по ГОСТ 6651-2009.
Преобразователи в зависимости от исполнения могут осуществлять передачу измерительной информации по средствам беспроводной связи при помощи встроенного модуля радиосвязи и встроенного модуля питания.
Преобразователи имеют исполнения: предназначенные для работы во взрывобезопасных средах и предназначенные для работы во взрывоопасных средах.
Для систем противоаварийной защиты преобразователи поставляются с сертификатом 1ЕС 61508 для уровней безопасности SIL 2 (один прибор) и SIL 3 (при наличии резервного прибора).
Пример типового варианта исполнения преобразователя (код заказа):
3051SHP 1CD6A3N3 H11 A 1A DA2 B4 M5
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
1 - код модели;
2 - код класса точности;
3 - код типа подключения;
4 - код типа измерения;
5 -код диапазона измерений разности давлений;
6 - код диапазона статического давления;
7 - код максимального статического давления;
8 - код температурного входа;
9 - код материала разделительной мембраны;
10 - код технологического соединения;
11 - код выходного сигнала;
12 - код типа корпуса;
13 - код функции диагностики;
14 - код монтажного кронштейна;
15 -код типа ЖК индикатора.
Общий вид преобразователей представлен на рисунке 1.
Пломбирование преобразователей не предусмотрено.
Нанесение знака поверки на преобразователи не предусмотрено.
а) б) в)
г)

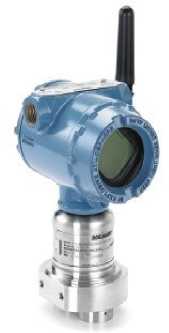

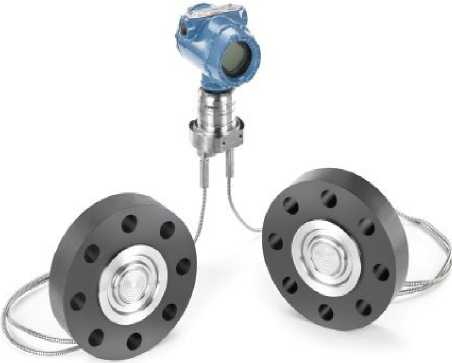

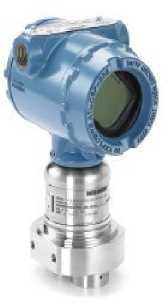

Рисунок 1 - Преобразователи давления измерительные 3051S модели305'^НР: а) преобразователь c типом соединения F-250-C; б) преобразователь с беспроводным интерфейсом; в) преобразователь для измерений разности давлений и температуры; г) преобразователь с соединением с помощью выносных разделительных мембран
Программное обеспечение
Преобразователи имеют встроенное метрологически значимое программное обеспечение (далее - ПО), которое устанавливается (прошивается) в энергонезависимую память при изготовлении. В процессе эксплуатации встроенное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
Конструктивно преобразователи исключают возможность несанкционированного влияния на встроенное ПО преобразователей и измерительную информацию. Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО преобразователей представлены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные программного обеспечения преобразователей для измерений разности давлений
|
Идентификационные данные (признаки) |
ПО HART |
ПО HART Advanced Diagnostics II (DA2) |
ПО Wireless HART |
ПО Foundation Fieldbus | |
|
Идентификационное Наименование ПО |
03151-3627 |
03151-3613 |
00753-3116 |
03151-3705 |
03151-3529 |
|
Номер версии (идентификационный номер) ПО |
не ниже 8 |
не ниже 20 |
не ниже 4 |
не ниже 2.1.21) |
не ниже 3.0.12) |
|
Цифровой идентификатор ПО |
_ |
_ |
_ |
_ |
_ |
|
1) При считывании идентификационных данных ПО допускается отображение номера версии (идентификационный номер) ПО в виде 2-01-002. 2) При считывании идентификационных данных ПО допускается отображение номера версии (идентификационный номер) ПО в виде 3-00-001. | |||||
Таблица 2 - Идентификационные данные программного обеспечения преобразователей для измерений разности давлений и температуры
|
Идентификационные данные (признаки) |
ПО HART |
ПО Wireless HART |
ПО Foundation Fieldbus |
|
Идентификационное Наименование ПО |
03151-3710 |
00753-3148 |
03151-3519 |
|
Номер версии (идентификационный номер) ПО |
не ниже 3 |
не ниже 2 |
не ниже 1.0.2 1) |
|
Цифровой идентификатор ПО |
_ |
_ |
_ |
|
1) При считывании идентификационных данных ПО допускается отображение номера версии (идентификационный номер) ПО в виде 1-00-002. | |||
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальный верхний предел измерений разности давлений, кПа 1): | |
|
- Диапазон 6 |
62,3 |
|
- Диапазон 7 |
174,0 |
|
- Диапазон 8 |
1034,0 |
|
Максимальный диапазон измерений разности давлений, кПа 1), 2), 3): |
от -62,3 5) до +62,3 6) |
|
- Диапазон 6 | |
|
- Диапазон 7 |
от -174,0 5) до +174,0 6) |
|
- Диапазон 8 |
от -1034,0 5) до +1034,0 6) |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Минимальный диапазон измерений разности давлений, кПа 1)’ 4): - Диапазон 6 - Диапазон 7 - Диапазон 8 |
1,244 1,742 6,895 |
|
Пределы допускаемой приведенной основной погрешности измерений разности давлений, % от диапазона измерений 2): - Диапазон 6 - Диапазон 7 - Диапазон 8 |
±0,055, при ВПИ/Дн <10 ±(0’005+0’01-ВПИ/Дн), при ВПИ/Дн>10 ±0,055, при ВПИ/Дн <10 ±(0,015+0,005ЪПИ/Дн), при ВПИ/Дн>10 ±0,055, при ВПИ/Дн <5 ±(0’015+0’005-ВПИ/Дн), при ВПИ/Дн>5 |
|
Максимальный диапазон измерений температуры, °С 2), 3) |
от -200 до +850 |
|
Минимальный диапазон измерений температуры, °С 4) |
11 |
|
Пределы основной допускаемой абсолютной погрешности измерений температуры, °С |
±0,37 |
|
Пределы дополнительной допускаемой приведенной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °C от нормальных условий при измерении разности давлений, % от диапазона измерений: - Диапазон 6 - Диапазон 7 - Диапазон 8 |
±(0,0223 + 0,0125/ВПИ/Дн), при 5>ВПИ/Дн >1 ±(0,0446 + 0,025-ВПИ/Дн), при 50>ВПИ/Дн>5 ±(0,0223 + 0,0045-ВПИ/Дн), при 5>ВПИ/Дн >1 ±(0,0446 + 0,0089-ВПИ/Дн), при 100>ВПИ/Дн>5 ±(0,0223 +0,0045-ВПИ/Дн), при 5>ВПИ/Дн >1 ±(0,0446 + 0,0089-ВПИ/Дн), при 150>ВПИ/Дн>5 |
|
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °C от нормальных условий при измерении температуры, оС |
±0,0771 |
|
Максимальное рабочее (статическое) давление при измерении разности давлений, кПа 1) |
103400 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности от влияния статического давления при измерении разности давлений, % на каждые 6,9 МПа | |
|
Диапазон 6: - при изменении «нуля» - при изменении диапазона Диапазон 7: - при изменении «нуля» - при изменении диапазона Диапазон 8: - при изменении «нуля» - при изменении диапазона |
±0,1 % от ВПИ ±0,3 % от ИВ ±0,1 % от ВПИ ±0,2 % от ИВ ±0,1 % от ВПИ ±0,2 % от ИВ |
|
1) В преобразователях могут применяться другие единицы измерения давления, допущенные к применению в РФ. Информация о единицах измерения давления преобразователя указана в эксплуатационной документации. 2) Конкретное значение приведено в паспорте на преобразователь. 3) При изготовлении или эксплуатации допускается настройка преобразователей на любой диапазон измерений, лежащий внутри приведённого в таблице максимального диапазона измерений, но величина диапазона измерений должна быть не менее минимального диапазона измерений. Информация о настроенном диапазоне измерений при изготовлении или эксплуатации и его основной погрешности, заносится в паспорт преобразователя. 4) Минимальный диапазон измерений - минимально допустимая алгебраическая разность между значениями верхнего и нижнего предела измерений. 5) Величина измеряемого давления со стороны минусовой камеры (L). 6) Величина измеряемого давления со стороны плюсовой камеры (H). Примечания: ВПИ - максимальный верхний предел измерений разности давлений Дн - диапазон измерений, на который настроен преобразователь, равен разности между значениями верхнего и нижнего пределов измерений. ИВ - измеренная величина. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы: - аналоговый сигнал постоянного электрического тока, мА - цифровые сигналы |
от 4 до 20 HART; Wireless HART; Foundation Fieldbus |
|
Напряжение питания постоянного электрического тока, В - для (4-20 мА), HART - для FOUNDATION Fieldbus - для Wireless HART |
от 12 до 42,4 от 9 до 32 7,2 (встроенный модуль питания) |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Г абаритные размеры преобразователя, мм, не более - длина - ширина - высота |
107 132 (171)1) 210 (385)1) |
|
Масса, кг, не более (без учета монтажных частей и выносных разделительных мембран) |
6,0 |
|
Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +21 до +25 80 от 84 до 106,7 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С температура окружающей среды для работы с ЖК индикатором, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +85 от -402) до +80 до 100 от 84,0 до 106,7 |
|
Степени защиты, обеспечиваемые оболочками по ГОСТ 14254-2015 |
IP66, IP68 |
|
Средний срок службы, лет |
50 |
|
Средняя наработка на отказ, ч |
200000 |
|
Маркировка взрывозащиты |
Ga/Gb Ex d IIC T6...T4 X, 0Ex ia IIC T4 Ga X, 2Ex nA IIC T5 Gc Х, Ex tb IIIC T105°CT500 95°С Db X, Ex ta IIIC П05°С T500 95°С Da X |
|
1) - размеры для преобразователей с ЖК индикатором и беспроводной связи Wireless HART; 2) - при температуре ниже минус 20 °С показания ЖК индикатора могут быть трудноразличимы, частота его обновления снижается, работоспособность преобразователя сохраняется. | |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Преобразователь давления измерительный 3051S модели 3051SHP |
- |
1 шт. | |
|
Паспорт |
- |
1 экз. | |
|
Методика поверки |
МП 202-009-2020 |
1 экз. |
Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 10 преобразователей, поставляемых в один |
|
Руководство по эксплуатации |
00809-0107-4851 |
1 экз. |
|
Наименование |
Обозначение |
Количество |
Примечание |
|
адрес и допускается поставка на электронном носителе. | |||
|
Краткое руководство по установке |
00825-0107-4851 |
1 экз. | |
|
Комплект монтажных частей |
по заказу |
Сведения о методах измерений
приведены в разделе 1.3 «Общие сведения об измерительном преобразователе» Руководства по эксплуатации.
Нормативные документы
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная
схема для средств измерений разности давлений до 4-104 Па.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация изготовителя.
