Меры электрического сопротивления многозначные типа МС 3055
| Номер в ГРСИ РФ: | 79562-20 |
|---|---|
| Производитель / заявитель: | ООО предприятие "ЗИП-Научприбор", г.Краснодар |
| 79562-20: Описание типа СИ | Скачать | 690.6 КБ |
Меры электрического сопротивления многозначные типа МС 3055 предназначены для воспроизведения электрического сопротивления в цепях постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79562-20 |
| Наименование | Меры электрического сопротивления многозначные |
| Модель | типа МС 3055 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 06.11.2025 |
Производитель / Заявитель
Общество с ограниченной ответственностью предприятие "ЗИП-Научприбор" (ООО предприятие "ЗИП-Научприбор"), г. Краснодар
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 707 |
| Найдено поверителей | 29 |
| Успешных поверок (СИ пригодно) | 691 (98%) |
| Неуспешных поверок (СИ непригодно) | 16 (2%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 79562-20: Описание типа СИ | Скачать | 690.6 КБ |
Описание типа
Назначение
Меры электрического сопротивления многозначные типа МС 3055 предназначены для воспроизведения электрического сопротивления в цепях постоянного тока.
Описание
Меры электрического сопротивления многозначные типа МС 3055 (далее ММЭС МС 3055) изготовленны в унифицированном пластмассовом корпусе, внутри которого расположенны восемь резистивных декад, имеющих одиннадцать ступеней, позволяющих с помощью декадных переключателей воспроизводить одиннадцать значений сопротивлений в пределах одной декады.
Значения номинальных сопротивлений выводиться на специальные клеммы, расположенные на верхней крышке ММЭС МС 3055.
Резистивные элементы младшей декады с маркировкой *0,01Q выполнены из манганина. Резистивные элементы декады с маркировкой *0,1Q выполнены из нихромового прецизионного сплава. Резистивные элементы остальных декад выполнены из прецизионных резисторов МР 3040 и С2-29.
Декады с маркировками *0,01Q; *0,1Q; *1Q собраны по классической схеме и содержат по одиннадцать резисторов одного номинального значения.
Декады с маркировками *10Q; *100Q; li<Q; *10кй; *100кй содержат по пять
резисторов с весовыми коэффициентами 1; 2; 3; 4; 1, коммутируемые помощью декадных
переключателей таким образом, что в каждой декаде можно воспроизвести двенадцать значений электрического сопротивления от 0 до 11.
ММЭС 3055 представлены в двух исполнениях:
- лабораторный корпус, общий вид представлен на рисунке 1;
- корпус, выполненный в виде кейса, общий вид представлен на рисунке 2.
Схема пломбировки от несанкционированного доступа и обозначение мест нанесения знаков поверки МС 3055, приведены на рисунках 3 и 4.

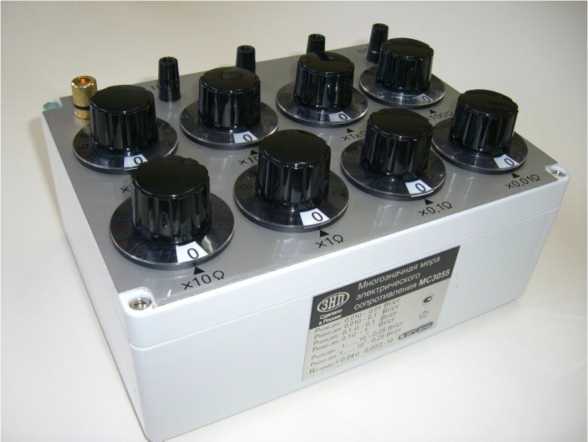

Рисунок 1 - Общий вид ММЭС МС 3055 лабораторное исполнение

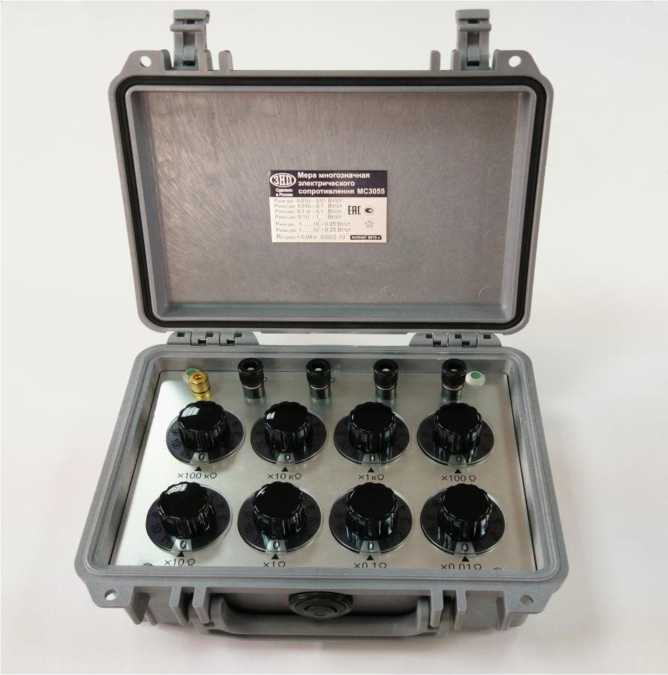

Рисунок 2 - Общий вид ММЭС МС 3055 исполнения в кейсе

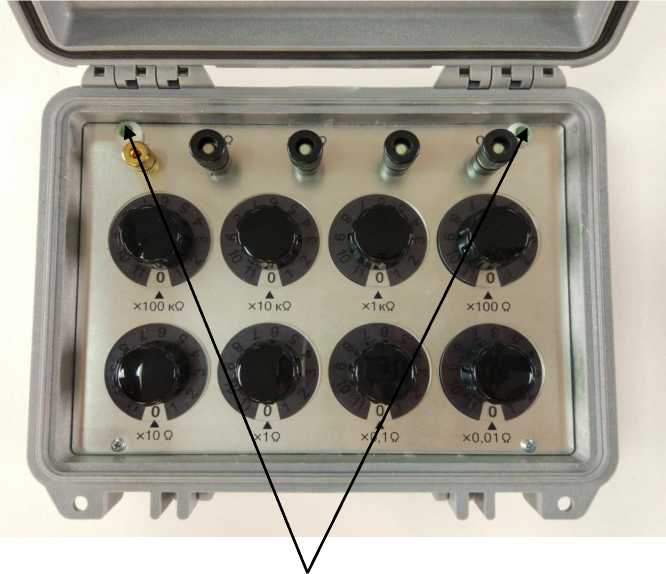

Рисунок 3 - Схема пломбировки от неса ционированного доступа и обозначение мест нанесе-
ния знаков поверки ММЭС МС 3055

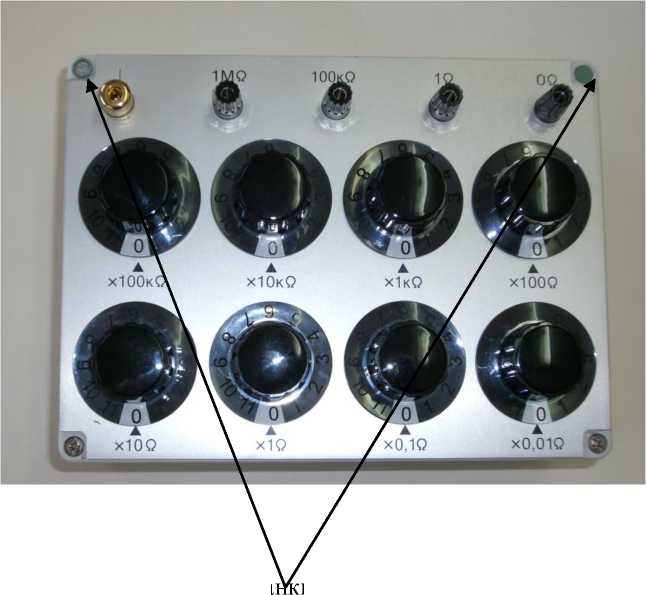

Рисунок 4 - Схема пломбировки от несанкционированного доступа и обозначение мест нанесения знаков поверки ММЭС МС 3055
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения электрического сопротивления постоянному току, Ом |
от 0,01 до 1222222,21 |
|
Классы точности |
0,02/21-7 0,05/41-7 |
|
Пределы допускаемой основной относительной погрешности для класса точности 0,02/2-10’7 , % |
6=[0,02+240-7(Rk/R-1)] |
|
Пределы допускаемой основной относительной погрешности для класса точности 0,05/4 •Ю-7 , % |
6=[0,05+440-7(Rk/R-1)] |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротивления для класса точности 0,02/21 -7, % |
6=[0,02+240-7(Rk/R-1)] |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротивления для класса точности 0,05/4 •Ю-7, % |
6=[0,05+440-7(Rk/R-1)] |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением мощности рассеивания от номинальной до максимально допустимой в соответствующей декаде для класса точности 0,02/2^10-7, % |
6=[0,02+240-7(Rk/R-1)] |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением мощности рассеивания от номинальной до максимально допустимой в соответствующей декаде для класса точности 0,05/4 •Ю-7, % |
6=[0,05+440-7(Rk/R-1)] |
|
Номинальное значение сопротивления одной ступени низшей декады, Ом |
0,01 |
|
Номинальное значение сопротивления одной ступени высшей декады, Ом |
100000 |
|
Среднее значение начального сопротивления на клеммах «0» - «1 Ом» (не более), Ом |
0,015 |
|
Среднее значение начального сопротивления на клеммах «0» - «100 кОм» (не более), Ом |
0,03 |
|
Среднее значение начального сопротивления на клеммах «0» - «1 МОм» (не более), Ом |
0,04 |
|
Вариация начального сопротивления, Ом |
0,004 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Число декад |
8 |
|
Число ступеней каждой декады |
11 |
|
Термоконтактная ЭДС (не более), мкВ |
10 |
|
Номинальная мощность на одну ступень при сопротивлении 0,01 Ом, Вт |
0,01 |
|
Максимальная мощность на одну ступень при сопротивлении 0,01 Ом, Вт |
0,1 |
|
Номинальная мощность на одну ступень при сопротивлении 0,1 Ом, Вт |
0,1 |
|
Максимальная мощность на одну ступень при сопротивлении 0,1 Ом, Вт |
1,0 |
|
Номинальная мощность на одну ступень при сопротивлении от 1,0 до 105 Ом, Вт |
0,05 |
|
Максимальная мощность на одну ступень при сопротивлении от 1,0 до 105 Ом, Вт |
0,25 |
|
Габаритные размеры корпуса (длинна х глубина х высота) (исполнение переносное в кейсе) (не более), мм |
240x198x110 |
|
Габаритные размеры корпуса (длинна х глубина х высота) (исполнение лабораторное) (не более ), мм |
200x150x90 |
|
Масса ММЭС (исполнение переносное в кейсе) (не более), кг |
3,0 |
|
Масса ММЭС (исполнение лабораторное) (не более), кг |
1,5 |
|
Норма средней наработки на отказ (не менее), час |
12 000 |
|
Полный средний срок службы ММЭС(не менее), лет |
10 |
|
Температура окружающей среды (нормальные условия эксплуатации), оС |
от +15 до +25 |
|
Температура окружающей среды (рабочие условия эксплуатации), оС |
от +10 до +35 |
|
Относительная влажность воздуха, % |
от 25 до 80 |
|
Атмосферное давление, кПа |
от 84 до 106,7 |
Знак утверждения типа
наносят металлографическим способом на табличку (шильдик), который располагается на передней поверхности корпуса ММЭС МС 3055 и типографским способом на титульном листе руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мера электрического сопротивления многозначная |
МС 3055 |
1 шт. |
|
Руководство по эксплуатации |
3.425.007 РЭ |
1 шт. |
|
Формуляр |
3.425.007 ФО |
1 шт. |
Поверка
осуществляется по методике поверки, изложенной в МИ 1695-87 ГСИ Методические указания. Меры электрического сопротивления многозначные, применяемые в цепях постоянного тока. Методика поверки.
Основные средства поверки:
- компараторы-калибраторы универсальные КМ300, рег. № 54727-13;
- меры электрического сопротивления МС 3080М, рег. № 61295-15;
- меры электрического сопротивления МС 3050М, рег. № 46843-11;
- мера электрического сопротивления Р 4013, рег. № 5084-75
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знаки поверки в виде оттисков поверительного клейма наносится в предусмотренные для них места, расположенные на корпусе ММЭС МС 3055 в соответствии с рисунками 3; 4 и (или) на свидетельство о поверке.
Сведения о методах измерений
Методика измерения сопротивления постоянного тока изложена в 3.425.007. РЭ «Меры электрического сопротивления многозначные типа МС 3055. Руководство по эксплуатации».
Нормативные документы
ГОСТ 23737 - 79 Меры электрического сопротивления. Общие технические условия
ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»
Приказ Росстандарта от 30.12.2019 № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
МИ 1695-87 Методические указания. Меры электрического сопротивления многозначные, применяемые в цепях постоянного тока. Методика поверки
ТУ 4225 - 037 -16851595 - 2009 Меры электрического сопротивления многозначные типа МС 3055
