Системы измерения массы нефтепродуктов в резервуарах Windbell
| Номер в ГРСИ РФ: | 79567-20 |
|---|---|
| Производитель / заявитель: | Zhengzhou Windbell Measurement and Control Technology Co., Ltd., Китай |
Системы измерения массы нефтепродуктов в резервуарах Windbell (далее - системы) предназначены для измерения уровня нефтепродуктов, уровня подтоварной воды, температуры, плотности и количества запасов нефтепродуктов, расчета их объема и массы в резервуаре в реальном времени, сборе и обработке информации о хранении, тревогах, утечках и мониторинга данных в реальном времени, связанных с работой резервуара, а также для автоматического составления статистических отчетов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79567-20 |
| Действует | по 20.11.2030 |
| Наименование | Системы измерения массы нефтепродуктов в резервуарах |
| Модель | Windbell |
| Приказы |
№2348 от
30.10.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства | |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 89559c8c-1253-e2bc-c6de-05192e3986a8 |
Производитель / Заявитель
Zhengzhou Windbell Measurement and Control Technology Co., Ltd., КИТАЙ
КИТАЙ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
79567-20: Описание типа
2020-79567-20.pdf
Файл устарел
|
Скачать | 605.5 КБ | |
|
79567-20: Методика поверки
2020-mp79567-20.pdf
Файл устарел
|
Скачать | 4.2 MБ | |
|
79567-20: Описание типа
2020-79567-20-1.pdf
|
Скачать | 605.5 КБ | |
|
79567-20: Методика поверки
2020-mp79567-20-1.pdf
|
Скачать | 4.2 MБ |
Описание типа
Назначение
Системы измерения массы нефтепродуктов в резервуарах Windbell (далее - системы) предназначены для измерения уровня нефтепродуктов, уровня подтоварной воды, температуры, плотности и количества запасов нефтепродуктов, расчета их объема и массы в резервуаре в реальном времени, сборе и обработке информации о хранении, тревогах, утечках и мониторинга данных в реальном времени, связанных с работой резервуара, а также для автоматического составления статистических отчетов.
Описание
Системы измерения массы нефтепродуктов в резервуарах Windbell состоят из магнитострикционного зонда серии WB-SP и интеллектуального контроллера серии WB-SS160PLUS, для предназначенного для преобразования поступающих цифровых сигналов по протоколу Windbell и связи RS485, RS232.
Магнитострикционный зонд серии WB-SP состоит из электронного блока, датчиков температуры, защитной стальной трубы, магнитострикционного стержня и трех поплавков с магнитами. Поплавок для измерения уровня подтоварной воды перемещается вдоль защитной стальной трубы магнитострикционного зонда отдельно. Поплавок для измерения уровня нефтепродуктов находится внутри поплавка плотности. В зависимости от плотности нефтепродукта поплавок для измерения плотности вертикально перемещается вдоль защитной трубы магнитострикционного зонда, а также конвертирует изменения значения плотности нефтепродукта в линейное изменение перемещения.
Интеллектуальный контроллер серии WB-SS160PLUS позволяет подключать до 12 магнитострикционных зондов. Интеллектуальный контроллер серии WB-SS160PLUS оснащен графическим сенсорным цветовым экраном, на который выводится графическая визуализация остаточного объема нефтепродуктов, объема подтоварной воды, массы нефтепродуктов, массы подтоварной воды и газового пространства, уровня нефтепродукта, уровня подтоварной воды, плотности и температуры для каждого резервуара, на котором установлены системы.
Системы автоматически формируют отчеты по всем контролируемым параметрам и позволяют выводить и печатать текущие отчеты при помощи опционного встроенного или дополнительного внешнего принтера.
Для предотвращения возможности внесения изменений в программное обеспечение систем материнская плата и защитная крышка интеллектуального контроллера серии WB-SS160PLUS пломбируется.
Общий вид магнитострикционного зонда серии WB-SP представлен на рисунке 1.
Рисунок 1 - Общий вид магнитострикционного зонда серии WB-SP

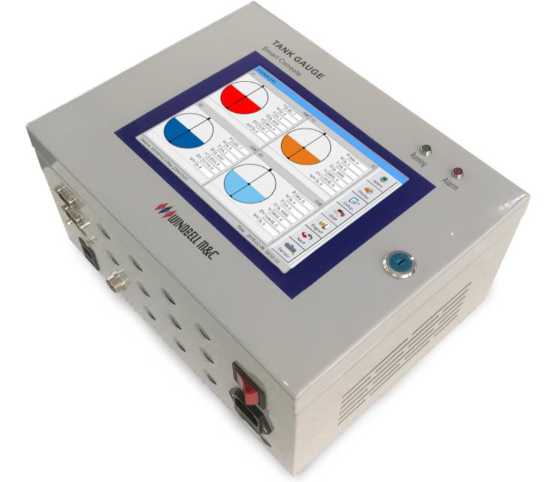

Общий вид интеллектуального контроллера серии WB-SS160PLUS представлен на рисунке 2.
Рисунок 2 - Общий вид интеллектуального контроллера серии WB-SS160PLUS

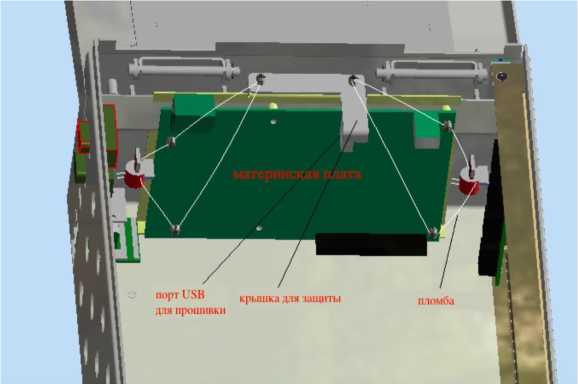

Схема пломбировки интеллектуального контроллера серии WB-SS160PLUS представлен на рисунке 3.
Рисунок 2 - Схема пломбировки интеллектуального контроллера серии WB-SS160PLUS
Программное обеспечение
Программное обеспечение (ПО) систем является встроенным. Операционная система программного обеспечения после включения питания проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение систем предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.
В программном обеспечении не выделена метрологически значимая часть. Таким образом оно целиком считается метрологически значимым.
Программное обеспечение систем не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Идентификационные данные программного обеспечения Систем измерения массы нефтепродуктов в резервуарах Windbell приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
SS160Plus |
SP300 |
|
Номер версии |
X.0Y где (X=0...9, Y=A....Z) (X=0...9, Y=A....Z) |
X.0 где (X=0. .9) |
|
Цифровой идентификатор ПО |
* |
* |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
* |
* |
|
^Примечание: данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | ||
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Основные метрологические характеристики систем приведены в таблице 2.
Таблица 2 - Метрологические характеристики уровнемеров
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений уровня подтоварной воды, мм |
от 15 до 3600 |
|
Диапазон измерений уровня нефтепродукта, мм |
от 97,7 до 3600 |
|
Пределы допускаемой абсолютной погрешности измерений уровня нефтепродукта, мм |
± 1,0 |
|
Пределы допускаемой абсолютной погрешности измерений уровня подтоварной воды, мм |
± 1,5 |
|
Цена деления при определении уровня жидкости, мм |
0,1 |
|
Диапазон измерений плотности жидкости, кг/м3* - для бензина - для дизеля |
от 700 до 780 от 800 до 890 |
|
Пределы допускаемой абсолютной погрешности измерений плотности жидкости, кг/м3 |
± 1 |
|
Цена деления при определении плотности жидкости, кг/м3 |
0,1 |
|
Диапазон измерений температуры, °С |
от - 40 до + 60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
± 0,2 |
|
Цена деления при определении температуры, °С |
0,1 |
|
Пределы допускаемой относительной погрешности измерений массы нефтепродуктов косвенным методом статических измерений, %* - 200 т и более - до 200 т |
±0,50 ±0,65 |
|
Пределы допускаемой погрешности вычислительного компонента,% |
±0,05 |
|
* - в зависимости от поплавка * * - при уровне продукта, измеряемого при хранении для расчета массы, не менее 500 мм. | |
При дозе приема/отпуска продукта, при проведении учетных операций, не менее 6 00 мм.
Основные технические характеристики систем приведены в таблице 3.
Таблица 3 - Технические характеристики уровнемеров
|
Наименование характеристики |
Значение характеристики |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от - 40 до + 60 99 |
|
Масса, кг, не более: - зонд - контроллер |
5,0 7,5 |
|
Габаритные размеры, мм, не более: - зонд (длина х ширина х высота) - контроллер (длина х ширина х высота) |
3950 х 100 х 100 300 х 230 х 145 |
|
Маркировка взрывозащиты |
0Ex ia IIA T4 Ga Х |
|
Входное напряжение зонда(DC), В |
12 |
|
Входное напряжение контроллера (AC), В |
от 187 до 242 |
|
Входная мощность зонда, Вт, не более |
1,8 |
|
Выходная мощность контроллера, Вт |
45 |
|
Срок службы, не менее, лет |
20 |
Знак утверждения типа
наносится в центр титульного листа паспорта и руководства по эксплуатации типографским способом.
Комплектность
Комплектность систем приведена в таблице 4.
Таблица 4 - Комплектность уровнемеров
|
Наименование |
Обозначение |
Количество |
|
Интеллектуальный контроллер |
WB-SS160PLUS (серийный выпуск) |
1 шт. |
|
Магнитострикционный зонд |
WB-SP (серийный выпуск) |
от 1 до 12 шт. в зависимости от заказа |
|
Паспорт на Систему измерения массы нефтепродуктов в резервуарах Windbell |
ПС Windbell |
1 экз. |
|
Руководство по эксплуатации |
РЭ Windbell |
1 экз. |
|
Методика поверки |
МП 1074-7-2019 |
1 экз. |
Поверка
осуществляется по документу МП 1074-7-2019 «Системы измерения массы нефтепродуктов в резервуарах Windbell. Методика поверки», утвержденному ФГУП «ВНИИР» 27.12.2019 г.
Основные средства поверки:
- рабочий эталон единицы уровня жидкости 1 -го разряда по ГОСТ 8.477-82 в диапазоне значений от 0,015 до 3,6 м с пределами допускаемой абсолютной погрешности измерений уровня ±0,4 мм;
- рулетка измерительная металлическая 2 класса точности Р30У2К с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рабочий эталон единицы температуры 3 разряда по ГОСТ 8.558-2009 в диапазоне значений от минус 40 до плюс +60 °С;
- рабочий эталон единицы плотности 1 -го разряда по ГОСТ 8.024-2002 (автоматический или лабораторный плотномер, далее - эталон). Диапазон измерений от 690 до 900 кг/м3, пределы допускаемой абсолютной погрешности не более 0,1 кг/м 3;
- плотномер ПЛОТ-3Б-1Р (ПЛОТ-3Б-1П) с пределами допускаемой абсолютной
погрешности измерений плотности ±0,3 кг/м3 (регистрационный номер 20270-12);
- поверочные жидкости, в диапазонах плотности: 1) от 700 до 780 кг/м3 2) от 810 до 890 кг/м3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке Систем измерения массы нефтепродуктов в резервуарах Windbell.
Сведения о методах измерений
приведены в документе «ГСИ. Методика измерений массы нефтепродуктов в резервуарах косвенным методом статических измерений с применением системы измерений массы нефтепродуктов в резервуарах Windbell», Свидетельство об аттестации методики (метода) измерений № 01.00257-2013/8007-20.
Нормативные документы
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
Техническая документация изготовителя
