Контрольно-проверочная аппаратура системы пеленга КПА СП ЦДКТ.464534.001
| Номер в ГРСИ РФ: | 79574-20 |
|---|---|
| Производитель / заявитель: | ОАО "НИИ космического приборостроения", г.Москва |
Контрольно-проверочная аппаратура системы пеленга КПА СП ЦДКТ.464534.001 (далее - КПА СП) предназначена для:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79574-20 |
| Действует | по 20.11.2030 |
| Наименование | Контрольно-проверочная аппаратура системы пеленга |
| Модель | КПА СП ЦДКТ.464534.001 |
| Приказы |
№2346 от
30.10.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 833cf73f-b5e1-3b5f-0978-c58b43732f0a |
Производитель / Заявитель
«АО «НИИ КП», РОССИЯ, г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (88%) |
| Неуспешных поверок (СИ непригодно) | 1 (13 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
79574-20: Описание типа
2021-79574-20-1.pdf
Файл устарел
|
Скачать | 384.3 КБ | |
|
79574-20: Методика поверки
2020-mp79574-20.pdf
Файл устарел
|
Скачать | 7.6 MБ | |
|
79574-20: Описание типа
2021-79574-20.pdf
|
Скачать | 384.3 КБ | |
|
79574-20: Методика поверки
2020-mp79574-20-1.pdf
|
Скачать | 7.6 MБ |
Описание типа
Назначение
Контрольно-проверочная аппаратура системы пеленга КПА СП ЦДКТ.464534.001 (далее - КПА СП) предназначена для: - измерения параметров радиосигналов, излучаемых изделием «Система пеленга ЦДКТ.462524.019» (далее - СП) в диапазонах частот 406 и 121,5 МГц;
- проверки НЧ-каналов управления полукомплектов СП;
- проверки по НЧ-каналу приёма СП информации, содержащей навигационные данные;
- проверки приёмного устройства СП в диапазоне 130 МГц
на этапах приёмо-сдаточных испытаний СП и автономных проверок при входном контроле СП.
Описание
Принцип действия КПА СП основан на измерении технических характеристик радиосигналов СП и их цифровой обработке с использованием специального программноматематического обеспечения.
КПА СП обеспечивает проверку функционирования и измерение технических характеристик радиосигналов излучаемых СП на литерных частотах в диапазоне от 406,0 до 406,1 МГц (диапазон Д1), радиосигнала привода спасательных служб в диапазоне частот от 121,3 до 121,7 МГц (диапазон Д2), а также передачу амплитудно-модулированного радиосигнала в диапазоне от 130,160 до 130,174 МГц (диапазон Д3) для проверки приёмного тракта СП.
СП входит в состав пилотируемого транспортного корабля (ПТК) нового поколения и предназначена для определения местоположения возвращаемого аппарата (ВА), а также для ведения двухсторонней радиосвязи с поисково-спасательными подразделениями на этапе парашютирования и после посадки ПТК. При проверке функционирования СП, КПА СП имитирует подключение к бортовым системам.
В состав КПА СП входит:
- блок обработки ЦДКТ.464425.011 (далее - БО);
- ПЭВМ с установленной на предприятии-изготовителе программой «KPA SP»
ЦДКТ.00720-02.
Конструктивно КПА СП выполнена в виде моноблока БО и ПЭВМ.
БО обеспечивает:
- приём радиосигналов в рабочем диапазоне частот;
- обработку данных радиосигналов в рабочем диапазоне частот;
- формирование команд управления;
- формирование и передачу радиосигнал в диапазоне частот 130 МГц,
- передачу данных результатов измерений и демодуляции в ПЭВМ.
- БО состоит из следующих функциональных узлов:
- модуль первичной обработки сигналов (модуль ПОС);
- модуль вторичной обработки сигналов (модуль ВОС);
- модуль контроля телеметрии (модуль КТМ);
- модуль питания.
Модуль ПОС построен на базе двухканального супергетеродинного приёмника, обеспечивающего работу в диапазонах Д1 и Д2.
Модуль ВОС в процессе работы осуществляет детектирование, обнаружение, демодуляцию, измерение параметров радиосигналов, передачу на ПЭВМ цифровых отсчётов радиосигналов для демодуляции и результатов измерений для их последующего отображения на дисплее ПЭВМ, а также обеспечивает формирование амплитудно-модулированного радиосигнала с заданными параметрами для проверки работоспособности радиоприёмного устройства СП.
Модуль КТМ предназначен для приёма сигналов, излучаемых СП, их обработку и передачу результатов для отображения на дисплее ПЭВМ.
Модуль питания предназначен для формирования напряжения питания КПА СП от сети переменного напряжения, а также формирования выходного напряжения питания от 23 до 34 В СП во время проверок.
Основные функции по измерению характеристик принимаемых радиосигналов, демодуляции радиосигналов и управлению отображением результатов работы КПА СП реализованы в ПЭВМ в программе «KPA SP».
ПЭВМ посредством программы «KPA SP» обеспечивает:
- управление режимами работы БО;
- управление режимами работы СП;
- измерение характеристик принимаемых радиосигналов;
- демодуляцию радиосигналов;
- отображение результатов измерений параметров радиосигналов диапазонов Д1, Д2;
- отображение параметров сигнала излучения в диапазоне Д3;
- формирование протоколов измерений в электронном виде;
- подключение к принтеру для распечатывания протоколов измерений.
Общий вид КПА СП приведён на рисунках 1.
Место нанесения наклейки «Знак утверждения типа» приведено на рисунке 2, а схема пломбировки КПА СП от несанкционированного доступа приведена на рисунке 3.
утверждения типа

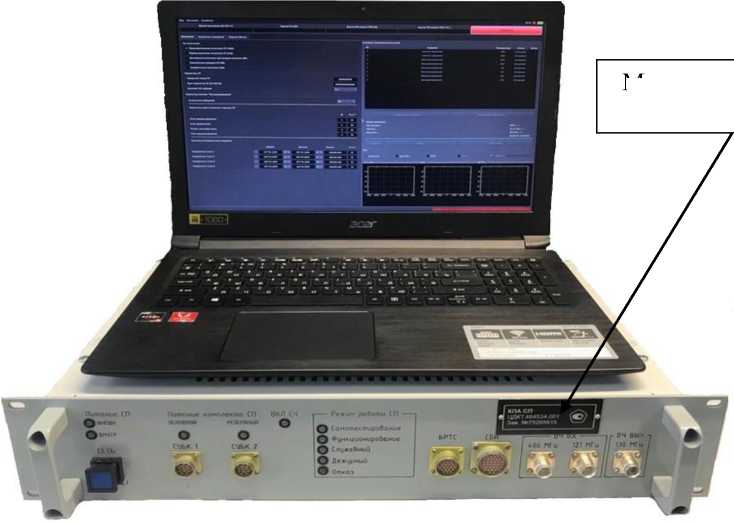

Рисунок 1 - Общий вид КПА СП
Место нанесения знака

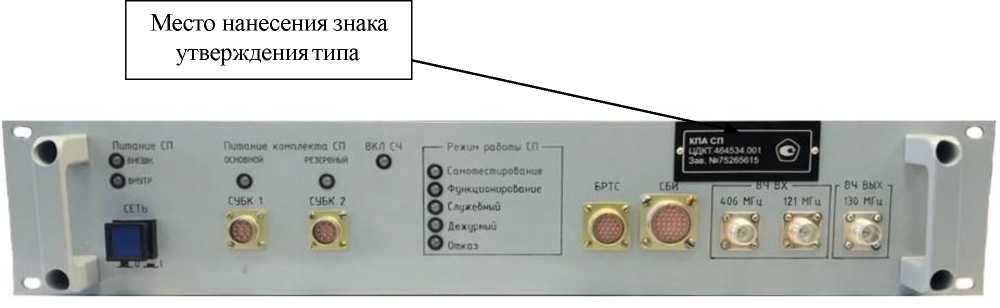

Рисунок 2 - Общий вид лицевой панели КПА СП
Место пломбировки от несанкционированного доступа

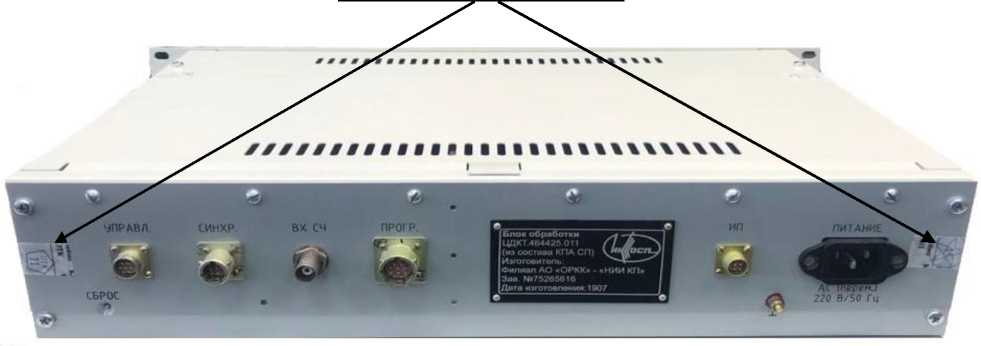

Рисунок 3 - Общий вид задней панели КПА СП
Программное обеспечение
Программное обеспечение (ПО) КПА СП представляет собой программный продукт «libprocessing.so.01.0.0».
Метрологически значимая часть ПО КПА СП и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
libprocessing. so.01.0.0 |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.01 |
|
Цифровой идентификатор ПО |
8b04b46d2017c4c25492447e98dce 638 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Технические характеристики
Метрологические и технические характеристики КПА СП приведены в таблицах 2-5.
Таблица 2 - Метрологические характеристики радиосигнала диапазона Д1
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон частот, МГц |
от 406,000 до 406,100 |
|
Пределы допускаемой абсолютной погрешности измерений частоты сигнала диапазона Д1, МГц |
±Ь10’4 |
|
Диапазон измерений уровня мощности входного сигнала в диапазоне Д1, дБ относительно 1 мВт |
от -10 до +40 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала в диапазоне Д1, дБ |
±1 |
|
Диапазон измерений времени нарастания выходной мощности сигнала в диапазоне Д1 от 0,1 до 0,9 максимального значения, мс |
от 1,0 до 10,0 |
|
Пределы допускаемой абсолютной погрешности измерений времени нарастания выходной мощности сигнала в диапазоне Д1 от 0,1 до 0,9 максимального значения, мс, не более |
±0,1 |
|
Диапазон измерений длительности немодулированной несущей, мс |
от 158,0 до 162,0 |
|
Пределы допускаемой абсолютной погрешности измерений длительности немодулированной несущей, мс |
±1,0 |
|
Диапазон измерений длительности цифрового сообщения, мс |
от 430,0 до 530,0 |
|
Пределы допускаемой абсолютной погрешности измерений длительности цифрового сообщения, мс |
±1,0 |
|
Диапазон измерений длительности бита информации, мс |
от 2,475до 2,531* |
|
Пределы допускаемой абсолютной погрешности измерений длительности бита информации, мс |
±0,003** |
|
Диапазон измерений отклонения фазы при двухфазной модуляции, рад: - положительное отклонение - отрицательное отклонение |
от 0,90 до 1,30 от -0,90 до -1,30 |
|
Пределы допускаемой абсолютной погрешности измерений отклонения фазы при двухфазной модуляции, рад: - положительное отклонение - отрицательное отклонение |
±0,04 ±0,04 |
|
Диапазон измерений симметрии модуляции |
от 0,00 до 0,05 |
|
Пределы допускаемой абсолютной погрешности измерений симметрии модуляции |
±0,01 |
|
Диапазон измерений периода повторения информационного сообщения, с |
от 10,00 до 100,00 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерений периода повторения информационного сообщения, с |
±0,01 |
|
Диапазон измерений времени нарастания модулирующего сигнала, мкс |
от 30 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений времени нарастания модулирующего сигнала, мкс |
±15 |
|
Диапазон измерений времени спада модулирующего сигнала, мкс |
от 30 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений времени спада модулирующего сигнала, мкс |
±15 |
|
Диапазон измерений кратковременной относительной нестабильности частоты диапазона Д1 за 100 мс |
от 1-10-10 до 1-10-8 |
|
Пределы допускаемой относительной погрешности измерений кратковременной относительной нестабильности частоты диапазона Д1 за 100 мс |
±140-10 |
|
Диапазон измерений относительного среднего наклона линейного дрейфа частоты диапазона Д1, относительное значение за 18 измерений |
от -1-10-8 до +1-10-8 |
|
Пределы допускаемой относительной погрешности измерений среднего наклона линейного дрейфа частоты диапазона Д1, относительное значение за 18 измерений |
±140-10 |
|
Диапазон измерений остаточного ухода от линейного дрейфа частоты диапазона Д1, относительное значение за 18 измерений |
от 1-10-10 до 1-10-8 |
|
Пределы допускаемого остаточного ухода от линейного дрейфа частоты диапазона Д1, относительное значение за 18 измерений |
±140-10 |
|
* - соответствует диапазону измерений скорости передачи информации от 396 до 404 бит/с; * * - соответствует пределу допускаемой абсолютной погрешности измерений скорости передачи информации ±1 бит/с | |
Таблица 3 - Метрологические характеристики радиосигнала диапазона Д2
|
Наименование характеристики |
Значение |
|
Диапазон частот, МГц |
от 121,300 до 121,700 |
|
Пределы допускаемой абсолютной погрешности измерений частоты сигнала диапазона Д2, МГц |
±1-10-4 |
|
Диапазон измерений уровня мощности входного сигнала в диапазоне Д2, дБ относительно 1 мВт |
от -10 до +35 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала в диапазоне Д2, дБ |
±1 |
|
Диапазон измерений коэффициента амплитудной модуляции сигнала в диапазоне Д2, % |
от 80 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента амплитудной модуляции сигнала в диапазоне Д2, % |
±10 |
|
Диапазон измерений изменения свип-тона, Гц |
от 300 до 1600 |
|
Пределы допускаемой абсолютной погрешности измерений изменения свип-тона, Гц |
±30 |
Таблица 4 - Метрологические характеристики радиосигнала диапазона Д3
|
Наименование характеристики |
Значение |
|
Диапазон частот, МГц |
от 130,160 до 130,174 |
|
Пределы допускаемой абсолютной погрешности установки номинальной частоты сигнала в диапазоне Д3, МГц |
±Г10’3 |
|
Диапазон установки номинального значения мощности радиосигнала в диапазоне Д3, дБ относительно 1 мВт |
от -97 до -20 |
|
Пределы допускаемой абсолютной погрешности установки номинального значения мощности сигнала в диапазоне Д3, дБ |
±1 |
|
Диапазон установки частот амплитудной модуляции, Гц |
от 300 до 3400 |
|
Пределы допускаемой абсолютной погрешности диапазона установки частот амплитудной модуляции, Гц |
±100 |
|
Диапазон установки коэффициента амплитудной модуляции сигнала в диапазоне Д3, % |
от 70 до 100 |
|
Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции сигнала в диапазоне Д3, % |
±10 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +5 до +35 85 |
|
Напряжение питания от сети переменного тока частотой 50 Гц, В |
от 198 до 242 |
|
Потребляемая мощность, Вт, не более |
800 |
|
Масса, кг, не более |
20 |
|
Габаритные размеры (ширина х глубина х высота), мм, не более - блок обработки - ПЭВМ |
483x403x89 420x320x80 |
|
Время выхода в рабочий режим, мин, не более |
15 |
|
Назначенный ресурс, ч (в течение назначенного срока службы -15 лет) |
5000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус блока обработки в виде металлической информационной таблички с гравировкой.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Контрольно-проверочная аппаратура системы пеленга КПА СП |
ЦДКТ.464534.001РЭ |
1 шт. |
|
Блок обработки |
ЦДКТ.464425.011 |
1 шт. |
|
ПЭВМ |
- |
1 компл. |
|
Программа «KPA SP» |
ЦДКТ.00720-02 |
установлена на ПЭВМ |
|
Комплект кабелей НЧ |
ЦДКТ.442616.001 |
1 компл. |
|
Комплект кабелей ВЧ |
ЦДКТ.442616.002 |
1 компл. |
|
Ведомость эксплуатационных документов |
ЦДКТ.464534.001ВЭ |
1 экз. |
|
Комплект упаковочный |
ЦДКТ.464956.039 |
1 компл. |
Сведения о методах измерений
приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации ЦДКТ.464534.001РЭ.
Нормативные документы
ЦДКТ.464534.001 ТУ Контрольно-проверочная аппаратура системы пеленга КПА СП.
Технические условия
