Преобразователи измерительные ВЗЛЕТ АС мод. 2.0
| Номер в ГРСИ РФ: | 79589-20 |
|---|---|
| Производитель / заявитель: | ЗАО "Взлет", г.С.-Петербург |
Преобразователи измерительные ВЗЛЕТ АС мод. 2.0 (далее - преобразователи) предназначены для преобразований сигналов постоянного тока, напряжения, электрического сопротивления, частотно-импульсных сигналов, сигналов интерфейсов и сигналов с дискретным изменением параметров в значение вторичных сигналов в соответствии с функцией преобразования.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 79589-20 |
| Наименование | Преобразователи измерительные |
| Модель | ВЗЛЕТ АС мод. 2.0 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 20.11.2025 |
Производитель / Заявитель
Акционерное общество "Взлет" (АО "Взлет"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Завод Взлет" (ООО "Завод Взлет"), г. Санкт-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 1668 |
| Найдено поверителей | 4 |
| Успешных поверок (СИ пригодно) | 1666 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 79589-20: Описание типа СИ | Скачать | 390.5 КБ | |
| 79589-20: Методика поверки МП 1092-1-2020 | Скачать | 6.5 MБ |
Описание типа
Назначение
Преобразователи измерительные ВЗЛЕТ АС мод. 2.0 (далее - преобразователи) предназначены для преобразований сигналов постоянного тока, напряжения, электрического сопротивления, частотно-импульсных сигналов, сигналов интерфейсов и сигналов с дискретным изменением параметров в значение вторичных сигналов в соответствии с функцией преобразования.
Описание
Преобразователи представляют собой микропроцессорные измерительные устройства блочно-модульного типа. Измерительные блоки (модули) приборов выполняют преобразования сигналов, поступающих от первичных (промежуточных) устройств. Микропроцессорный модуль преобразователей управляет измерительным процессом, выполняет расчеты; обеспечивает взаимодействие с периферийными устройствами. Модули могут размещаться в одном или в нескольких корпусах.
Преобразователи трансформируют сигналы постоянного тока, напряжения, электрического сопротивления, частотно-импульсные сигналы и сигналы с дискретным изменением параметров, а также сигналы интерфейсов типа RS-232, RS-485, HART, USB в значение вторичных сигналов в соответствии с функцией преобразования. В преобразователях предусмотрена возможность изменения количества и типов каналов измерений и преобразования сигналов. Сервисные функции приборов могут изменяться в соответствии с требованиями заказчика.
Преобразователи в соответствии с областью применения выпускаются в следующих исполнениях:
- АССВ-030/030 2.0/031 ПР; АСПД-LoRa/LTE 5.0/Wmbus предназначен для построения беспроводных систем учета и диспетчеризации;
- АСДТ предназначен для передачи по средствам сотовой связи и интернета информации от датчиков давления в диспетчерскую систему;
- АСЕВ-040 предназначен для построения систем учета и диспетчеризации;
- АСДВ-020 предназначен для сбора архивной измерительной информации с приборов контроля и учета, и последующей передачи в систему анализа и подготовки отчетов;
- USB-RS232/RS485 предназначен для взаимного электрического преобразования сигналов интерфейсов USB 2.0 и RS-232 (RS-485);
- АСИР предназначен для взаимного электрического преобразования сигналов интерфейсов RS-232 (RS-485);
- USB-ЭР предназначен для взаимного электрического преобразования сигналов интерфейсов USB и UART;
- АСБТ-060/061/062 предназначен для взаимного электрического преобразования сигналов интерфейсов Bluetooth и RS-232 (RS-485);
- АСВФ-070/071 предназначен для взаимного электрического преобразования сигналов интерфейсов Wi-Fi и RS-232 (RS-485);
- АСКБ-010/011 предназначен для коммутации напряжения переменного и постоянного тока;
- АТВ-3 предназначен для преобразования входного частотного сигнала в сигнал
постоянного тока.
Общий вид преобразователей представлен на рисунке 1.
АССВ-030
АССВ-031 ПР
АСЕВ-040
USB-RS232/RS485
АСДВ-020
АССВ-030 2.0
USB-ЭР
АСБТ-060/061
АТВ-3
АСБТ-062
Рисунок 1 - Общий вид преобразователей
Пломбировка от несанкционированного доступа преобразователей исполнений АТВ-3, АСВФ-070/071, АСКБ-010/011 и АСБТ-060/061 осуществляется нанесением знака поверки давлением на пластиковую (свинцовую) пломбу, установленную на контровочной проволоке, пропущенной через специальные отверстия и предотвращающую доступ к электронной плате преобразователя. Пломбирование преобразователей ВЗЛЕТ АС мод. 2.0 исполнений АССВ-030/030 2.0/031 ПР; АСПД-LoRa/LTE 5.0/Wmbus; АСДТ; АСЕВ-040; АСДВ-020; АСИР; АСБТ-062; USB-RS232/RS485; USB-ЭР не предусмотрено.

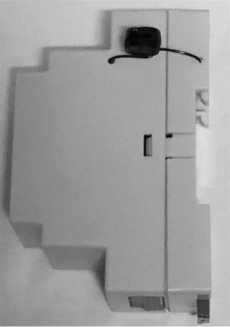

Общий вид схемы пломбировки от несанкционированного доступа преобразователей исполнений АТВ-3, АСВФ-070/071, АСКБ-010/011 и АСБТ -060/061 представлен на рисунке 2.
Рисунок 2 - Общий вид схемы пломбировки от несанкционированного доступа преобразователей исполнений АТВ-3, АСВФ-070/071, АСКБ-010/011 и
АСБТ -060/061
Программное обеспечение
Программное обеспечение преобразователей является встроенным.
Программное обеспечение выполняет измерительное преобразование сигналов, поступающих от первичных (промежуточных) устройств, управляет измерительным процессом, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерительных преобразований и их вывод на устройство индикации.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Идентификационные данные программного обеспечения преобразователей приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения преобразователей
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВЗЛЕТ АС |
|
Номер версии (идентификационный номер) ПО |
Не ниже VZLJOT 90.00.02.00 |
|
Цифровой идентификатор ПО |
0x7C6E |
Уровень защита программного обеспечения и измерительной информации преобразователей измерительных от несанкционированных настроек и вмешательства «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики преобразователей измерительных
ВЗЛЕТ АС мод. 2.0__________________________________________________________
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество каналов измерительных преобразований сигналов постоянного тока |
от 0 до 50 |
|
Количество каналов измерительных преобразований сигналов напряжения постоянного тока |
от 0 до 50 |
|
Количество каналов измерительных преобразований сигналов термоэлектродвижущей силы |
от 0 до 50 |
|
Количество каналов измерительных преобразований частотно -импульсных сигналов |
от 0 до 50 |
|
Количество каналов измерительных преобразований сигналов электрического сопротивления |
от 0 до 50 |
|
Количество каналов измерительных преобразований сигналов интерфейсов типа RS232, RS485, HART, USB |
от 0 до 50 |
|
Диапазон измерений сигналов постоянного тока, мА1) |
от 0 до 20 |
|
Диапазон измерений сигналов напряжения постоянного тока, В 1) |
от 0 до +10 |
|
Диапазон измерений сигналов термоэлектродвижущей силы, мВ 1) |
от 0 до +200 |
|
Диапазон измерений частотно-импульсных сигналов, Гц1) |
от 0 до 10000 |
|
Диапазон измерений сигналов электрического сопротивления, Ом 1) |
от 0 до 2000 |
|
1 |
2 |
|
Пределы допускаемых относительных погрешностей преобразователей при измерениях и преобразованиях составляют: - по каналам сигналов постоянного тока, электрического сопротивления (сопротивления преобразователей температуры), напряжения постоянного тока, термоэлектродвижущей силы, %; - по каналам частотно-импульсных сигналов (измерения частоты), %. |
±0,15 ±0,1 |
|
Пределы допускаемой абсолютной погрешности преобразователей при измерениях и преобразованиях по каналам частотно -импульсных сигналов (счета количества импульсов), имп.2) |
±1 |
|
1) Значение параметра должно оговариваться при заказе. Набор блоков (модулей), входящих в состав преобразователей, оговаривается при заказе. Номинальные статические характеристики по входам программируются в зависимости от вида входного сигнала, необходимой функции преобразования по каналам измерения и требуемого алгоритма работы преобразователя. Внутри основных диапазонов начало и конец диапазона измерений могут программироваться любыми. 2) При измерительных преобразованиях сигналов интерфейсов типа RS-232, RS-485, HART, USB, а также сигналов с дискретным изменением параметров, погрешности не вносятся. | |
Таблица 3 - Технические характеристики преобразователей измерительных
ВЗЛЕТ АС мод. 2.0
|
Наименование параметра |
Значение |
|
Питание преобразователей: напряжение переменного тока, В частота, Гц напряжение постоянного тока (в том числе от автономного источника), В, из ряда |
220+22/-33; 36+4/-5 50 ± 1 6, 9, 12, 24, 36 |
|
Потребляемая мощность, В^А, не более1) |
15 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха, % |
от +5 до +50 от 66 до 106,7 до 80 |
|
Среднее время наработки на отказ, ч |
100000 |
|
Средний срок службы, лет |
12 |
|
1) Потребляемая мощность указана для питания от сети переменного тока | |
Знак утверждения типа
наносится на преобразователи методами шелкографии, термопечати и металлографики, а также на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Преобразователь измерительный |
ВЗЛЕТ АС мод. 2.0 |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Методика поверки |
МП 1092-1-2020 |
по запросу |
Поверка
осуществляется по документу МП 1092-1-2020 «ГСИ. Преобразователи измерительные ВЗЛЕТ АС мод. 2.0. Методики поверки», утвержденному ВНИИР - филиалом
ФГУП «ВНИИМ им. Д.И. Менделеева» 27.03.2020.
Основные средства поверки:
- рабочий эталон единицы силы постоянного электрического тока 2 разряда, согласно ГПС, утвержденной приказом Росстандарта от 01.10.2018 № 2091;
- рабочий эталон единицы времени и частоты 4 разряда, согласно ГПС, утвержденной приказом Росстандарта от 31.07.2018 № 1621;
- рабочий эталон единицы электрического сопротивления 3 разряда, согласно ГПС, утвержденной приказом Росстандарта от 15.02.2016 № 146;
- рабочий эталон единицы постоянного электрического напряжения и электродвижущей силы 3 разряда, согласно ГПС, утвержденной приказом Росстандарта от 30.12.2019
№ 3457.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых преобразователей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт, а также на пломбу в соответствии с рисунком 2.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 01.10.2018 № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 31.07.2018 № 1621 «Об утверждении Государственной
поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 15.02.2016 № 146 «Об утверждении Государственной
поверочной схемы для средств измерений электрического сопротивления»;
Приказ Росстандарта от 30.12.2019 № 3457 «Об утверждении Государственной
поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ШКСД.460000.001 ТУ Преобразователи измерительные ВЗЛЕТ АС мод. 2.0. Технические условия
